AD20从PCB图中提取元器件封装

     AD20从PCB图中提取元器件封装，即生成pcb元件库，前提原理图必须是PCBDOC格式，即文件扩展名为.pcbdoc。

    方法：

    1、在AD20新建一个工程，如：ch340_Project.PrjPcb.

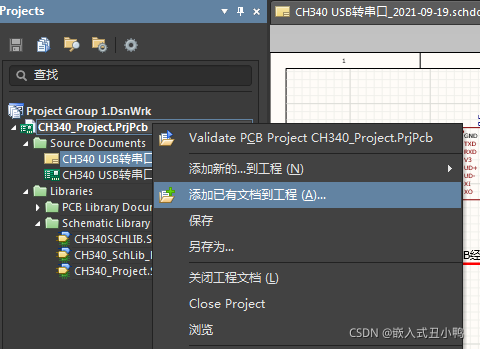

    2、在工程名上点右键，选“添加已有文档到工程”（见下图），根据提示找文件，添加。

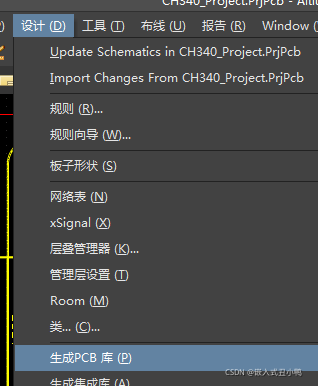

3、成功后，打开PCB文件，操作见下图：

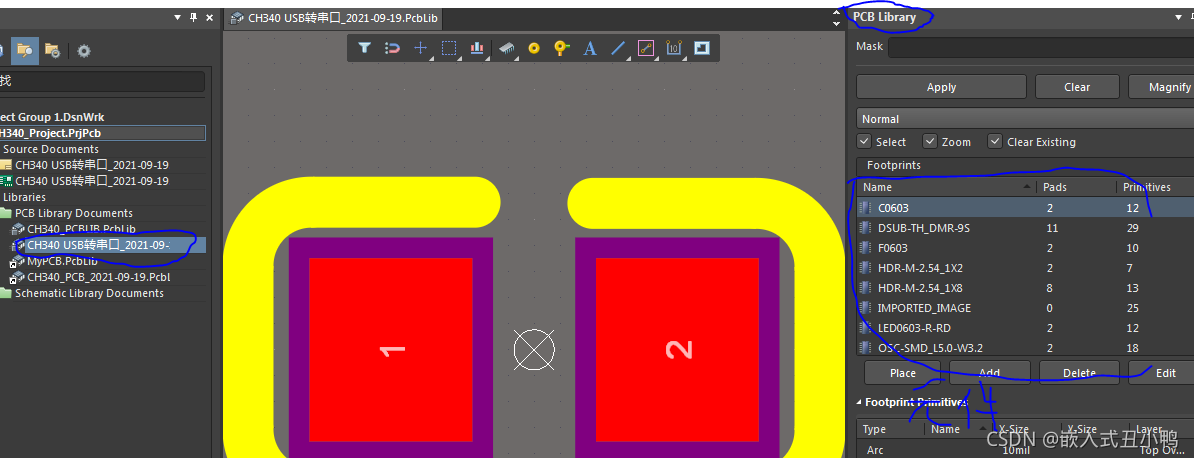

4、成功后，左侧会显示一个与PCB文件同名的PCB元件图，见下图：

5、双击，打开此库，即看到提取的元器件封装，见下图：
