allegro 设计中显示网络飞线或关闭网络飞线的方法

最新推荐文章于 2024-11-20 17:27:19 发布
最新推荐文章于 2024-11-20 17:27:19 发布
阅读量7.8k 收藏 20
点赞数 3
文章标签： stm32 硬件工程 单片机
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qizhi321123/article/details/121660362
版权
本文详细介绍了如何在Allegro PCB设计软件中展示、选择性地显示或隐藏网络线，以及针对特定器件的操作技巧。包括使用display菜单来控制网络线的显示和隐藏，以及针对器件网络的显示与遮蔽方法。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

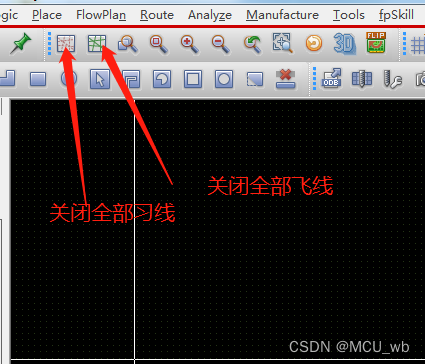

1.allegro pcb设计中显示全部网络线，或都关闭全部网络
在这里插入图片描述

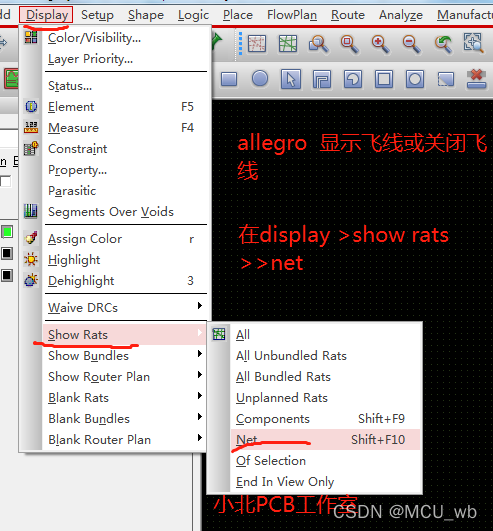

2…allegro pcb设计中显示某一部分部网，或者显示器件网络：在display >show rats> net显示网络线，单击选中的网络即可显示。在display >shats >components 显示器个网络（就是某一个器件的所有网络线）
在这里插入图片描述

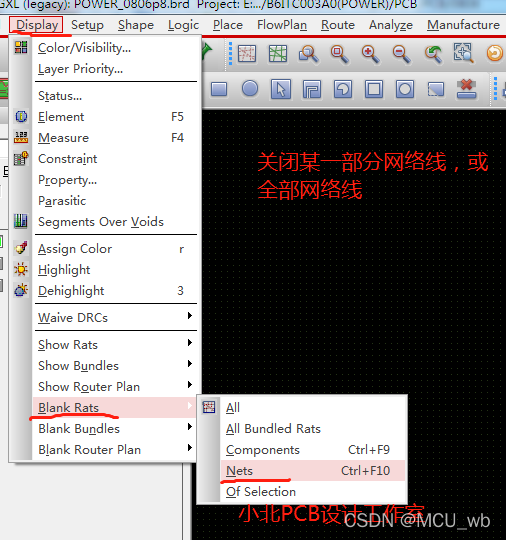

3…allegro pcb设计中关闭某一部分部网，或者关闭器件网络：在display >blank rats> net显示网络线，单击选中的网络即可隐藏。在display >blank rats >components 显示器个网络（就是某一个器件的所有网络线）
在这里插入图片描述
