一、前言
回顾之前做的卡通渲染，角色面部阴影是靠一张阴影贴图实现的。
为了更好地控制角色的脸部阴影，通过计算脸部朝向与光照方向的夹角和一张单色的FaceMap来判断。

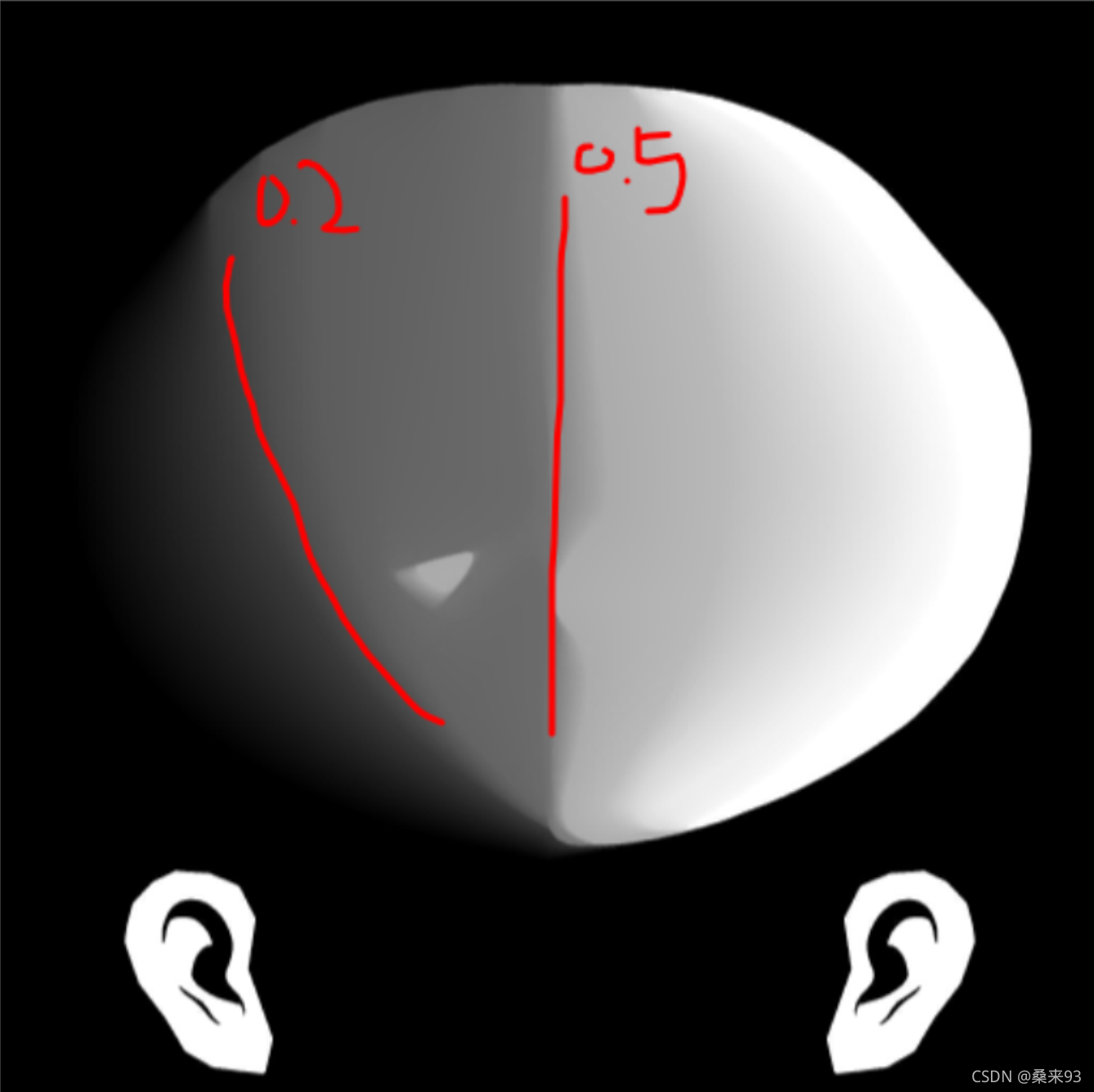

FaceMap的每个像素表示：该像素判断为阴影时候需要达到的夹角。
例如：
- 当方向光正对角色的时候，夹角为0°，对应的值为0，此时，FaceMap整个脸部的值都大于0。不满足阴影条件。所以都判断为亮部。
- 当方向光继续向角色右脸旋转，当到达36°（归一化值为0.2，36°除以180°），那么图中0.2对应的那条线左边的像素值都小于0.2，判断为阴影区域。右侧为亮部。
这张贴图的生成方法有：
- 通过美术家手动绘制一张完整的；
- 通过美术家绘制多张中间过程的图，通过SDF生成最终结果；
通常，绘制一张完整的贴图费时费力，且不方便修改效果。
因此，使用方法2借助程序化进行生成自然是更好。
本文将介绍基于有向距离场（SDF，Signed Distance Field）生成阴影图。
其中，如何快速生成混合卡通光照图 提供了可执行的EXE以及效果。
笔者的实现参考了很多知乎上大佬的文章和代码，以下是笔者的一些笔记。
二、SDF（Signed Distance Field）
有向距离场（SDF，Signed Distance Field），可以分为2D和3D。
在本文将使用的是2D的SDF，其定义是：
每个像素（体素）记录自己与距离自己最近物体之间的距离：
- 如果在物体内，则距离为负，距离越远，值越小；
- 如果正好在物体边界上，则值为0；
- 如果在物体外，那么距离为正，距离越远，值越大；

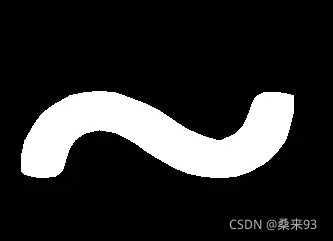

下图是一个例子：
- 白色像素表示物体，黑色像素为空。
那么其对应的SDF图如下：
- 为了图片显示，将有向距离值映射到了[0-1]范围，0.5表示物体内外的分界线。
- 可以清楚看到，位于圆中心的点是最黑的，因为它处于物体最内部，而图片的四个角最白，因为它们距离圆最远。
有向距离场有很多应用场景，如：
- 边界融合；
- 抗锯齿；
- 字体渲染；
- 图形绘制；
- …
边界融合
如下图，A表示距离左侧1/3面积都是黑色，B表示距离左侧2/3面积都是黑色，A和B做一次blend，得到的结果就是1/3黑色（左侧），1/3灰色（中间），1/3白色（右侧）。
对A单独做一次SDF，就可以得到A上任意一点的距离函数SDF（A）。
- A的黑白分界线为0，若一个点越接近于黑白分界线，距离函数的值越小，越接近于0，向右（白）为正，向左（黑）为负。
同理对B也单独做一次SDF，得到SDF（B）。
将SDF（A）和SDF（B）做一次blend，得到blend（ SDF（A），SDF（B））。
那么这个blend后的图像中间即为0，向右（白）为正，向左（黑）为负。
把这个blend（ SDF（A），SDF（B））通过SDF再恢复成原来的形状，就可以知道，0的地方就是他们的边界，非0的地方不是。即blend两个对应的SDF，实际就是在blend他们的边界。
抗锯齿或基于SDF渲染字体
相比常规的渲染方式，基于SDF渲染文字可无限放大并保持清晰，几乎没有开销就可实现描边，发光，抗锯齿等效果。
将每个像素存储的颜色值换成距离文字轮廓最短距离。
- 当像素在文字内，则用正数距离，在文字外则用负数距离，文字轮廓距离则是零。
因此只要判断像素，如果是正数，就输出颜色，否则丢弃颜色即可。
18号字体：
18号字体的位图放大15倍:

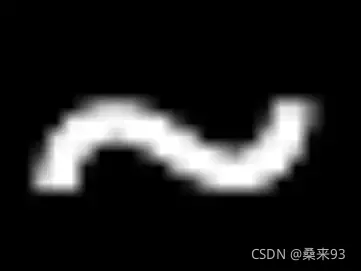

基于SDF渲染字体放大15倍：
图形绘制
大名鼎鼎的ShaderToy网站上有各种通过SDF结合Raymarching实现的绘制图形的例子。
iq大神博客展示了各种神仙操作。

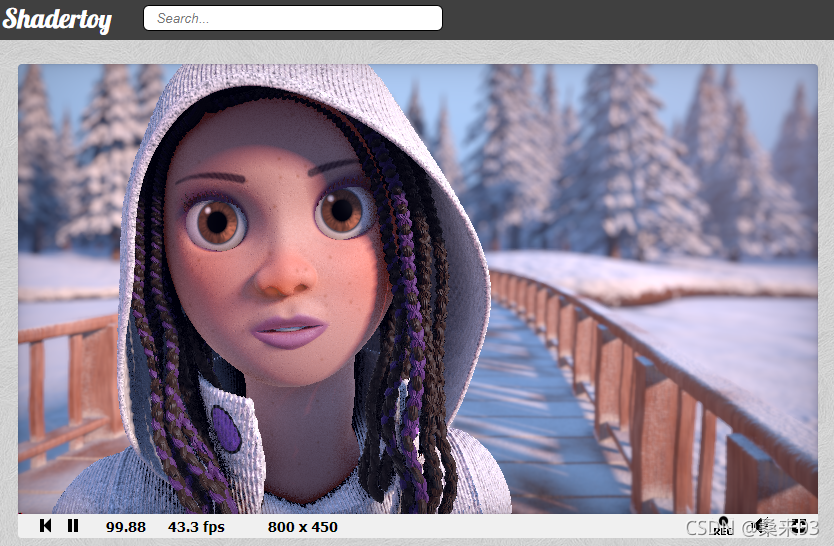

其中，Selfie Girl 以纯数学的方式绘制了一个自拍的女孩。
三、阴影图生成

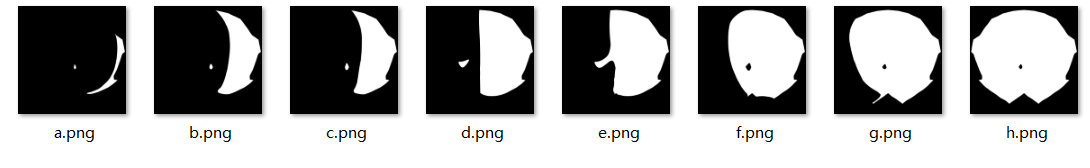

美术绘制的多张中间过程的图如下：
要求如下：
- 图片为二值图；
- 图片必须连续且后一张必须可以覆盖前一张（可以是暗部覆盖也可以是亮部覆盖，但只能是一种）。
算法如下：
- 对每一张图片生成对应的SDF图；
- 利用SDF进行插值，得到最后的结果；
第一个步骤，网上有完整的代码可以使用。
第二个步骤，从道理上很简单，但笔者实现之前，却一直没有比较完整的讲解，比较困惑，因而自己尝试实现了一下。

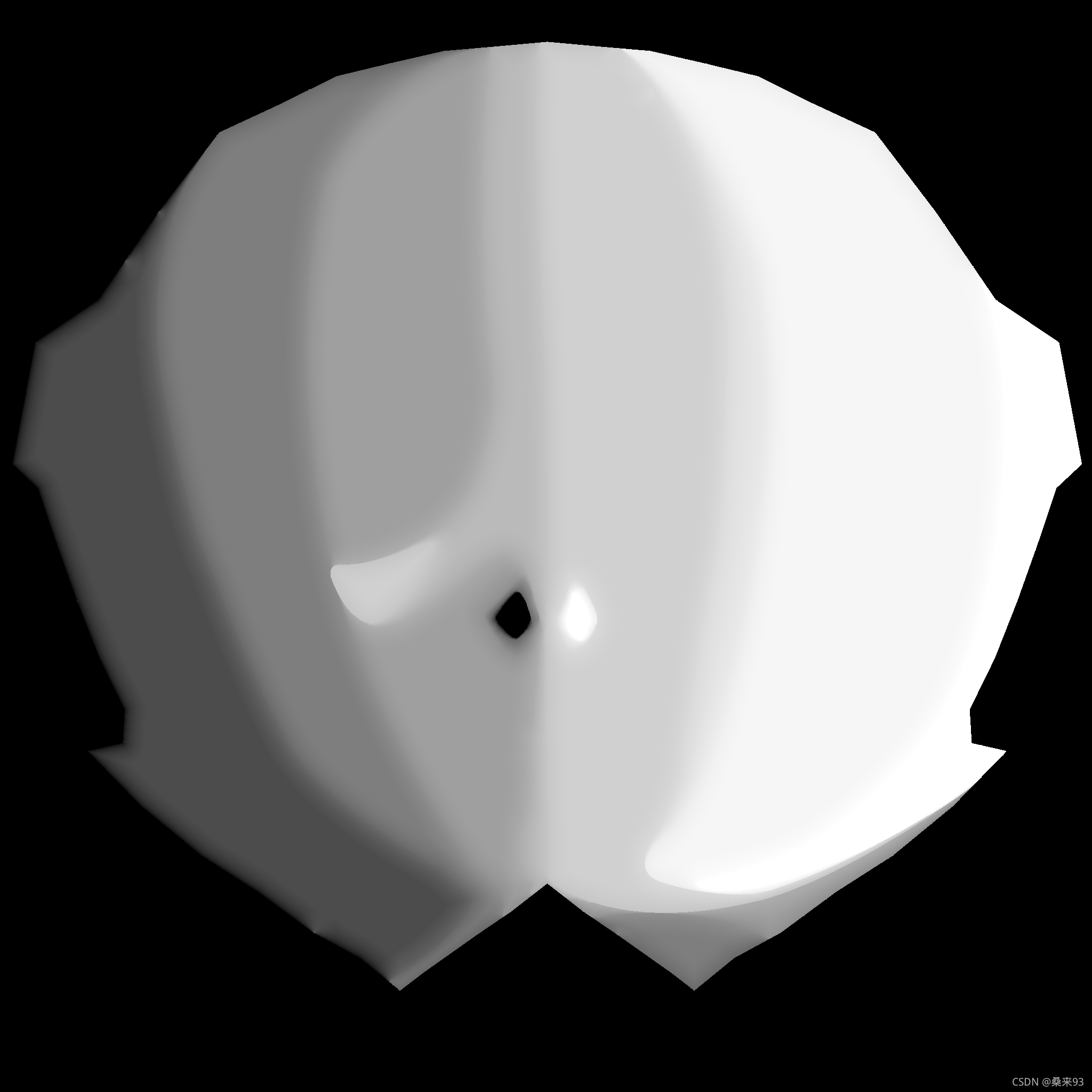

下面先给出笔者的结果：
- 注，这里显示的就是线性的数值。而非Gamma SRGB。（笔者在输出图像前先作了逆Gamma校正）。
3.1 SDF生成
Signed Distance Field给出了完整的8ssedt算法的介绍。
8ssedt生成SDF的具体算法过程如下：
- 遍历一遍图像，将物体内和物体外的点标记出来；分为为两个Grid；
- 分别生成有向距离场，计算物体外到物体的距离，以及物体内部的点到边界的距离，前者为正值，后者为计算为负值。
- 二者相减得到最终的SDF图像；
首先，假设像素点值为0表示空。1表示为物体。
那么对于任何一个像素点，我们要找距离它最近的目标像素点，就有以下几种情况：
- 像素值为1：自身就是目标点，所以距离为0；
- 像素为值0：目标点应该在自己是周围。但不确定。
对于第一种情况，很简单。
第二种情况：
- 假如当前像素点周围最近的某个像素（上下左右四个方向距离为1的像素）正好为1，那我这个像素点的SDF就应该为1，因为不会有更近的情况了。
- 其次就是左上、左下、右上、右下四个点，如果有为1的点，那该像素点的SDF值就应该为根号2。
以此类推，如果知道了当前像素点周围所有像素的SDF值，那么该像素点的SDF值一定为：
MinimumSDF(near.sdf + distance(now,near))
- near表示附近像素点，now表示当前像素，near.sdf表示near的SDF值，distance表示两点之间距离。
伪代码如下：
now.sdf = 999999;
if(now in object)
{
now.sdf = 0;
}
else
{
foreach(near in nearPixel(now))
{
now.sdf = min(now.sdf,near.sdf + distance(now,near));
}
}
这是动态规划的递推公式。
实现的方式如下：
for (int x=0;x<WIDTH;x++)
{
// 找目标点及左上方四个点中，SDF最小的值。
Point p = Get( g, x, y );
Compare( g, p, x, y, -1, 0 );
Compare( g, p, x, y, 0, -1 );
Compare( g, p, x, y, -1, -1 );
Compare( g, p, x, y, 1, -1 );
Put( g, x, y, p );
}
void Compare( Grid &g, Point &p, int x, int y, int offsetx, int offsety )
{
// 获得邻居点
Point other = Get( g, x+offsetx, y+offsety );
// 邻居点距离边界的距离 加上测试点和邻居点的距离 即near.sdf + distance(now,near)
other.dx += offsetx;
other.dy += offsety;
// 求min,如果比自己小，那么就用这个距离
if (other.DistSq() < p.DistSq())
p = other;
}
完整的示例代码如下：
#define WIDTH 256
#define HEIGHT 256
struct Point
{
int dx, dy;
int DistSq() const { return dx*dx + dy*dy; }
};
struct Grid
{
Point grid[HEIGHT][WIDTH];
};
Point inside = { 0, 0 };
Point empty = { 9999, 9999 };
Grid grid1, grid2;
Point Get( Grid &g, int x, int y )
{
// OPTIMIZATION: you can skip the edge check code if you make your grid
// have a 1-pixel gutter.
if ( x >= 0 && y >= 0 && x < WIDTH && y < HEIGHT )
return g.grid[y][x];
else
return empty;
}
void Put( Grid &g, int x, int y, const Point &p )
{
g.grid[y][x] = p;
}
void Compare( Grid &g, Point &p, int x, int y, int offsetx, int offsety )
{
Point other = Get( g, x+offsetx, y+offsety );
other.dx += offsetx;
other.dy += offsety;
if (other.DistSq() < p.DistSq())
p = other;
}
void GenerateSDF( Grid &g )
{
// Pass 0
for (int y=0;y<HEIGHT;y++)
{
for (int x=0;x<WIDTH;x++)
{
Point p = Get( g, x, y );
Compare( g, p, x, y, -1, 0 );
Compare( g, p, x, y, 0, -1 );
Compare( g, p, x, y, -1, -1 );
Compare( g, p, x, y, 1, -1 );
Put( g, x, y, p );
}
for (int x=WIDTH-1;x>=0;x--)
{
Point p = Get( g, x, y );
Compare( g, p, x, y, 1, 0 );
Put( g, x, y, p );
}
}
// Pass 1
for (int y=HEIGHT-1;y>=0;y--)
{
for (int x=WIDTH-1;x>=0;x--)
{
Point p = Get( g, x, y );
Compare( g, p, x, y, 1, 0 );
Compare( g, p, x, y, 0, 1 );
Compare( g, p, x, y, -1, 1 );
Compare( g, p, x, y, 1, 1 );
Put( g, x, y, p );
}
for (int x=0;x<WIDTH;x++)
{
Point p = Get( g, x, y );
Compare( g, p, x, y, -1, 0 );
Put( g, x, y, p );
}
}
}
int main( int argc, char* args[] )
{
for( int y=0;y<HEIGHT;y++ )
{
for ( int x=0;x<WIDTH;x++ )
{
Uint8 r,g,b;
Uint32 *src = ( (Uint32 *)( (Uint8 *)temp->pixels + y*temp->pitch ) ) + x;
SDL_GetRGB( *src, temp->format, &r, &g, &b );
// Points inside get marked with a dx/dy of zero.
// Points outside get marked with an infinitely large distance.
if ( g < 128 )
{
Put( grid1, x, y, inside );
Put( grid2, x, y, empty );
} else {
Put( grid2, x, y, inside );
Put( grid1, x, y, empty );
}
}
}
......
// Generate the SDF.
GenerateSDF( grid1 );
GenerateSDF( grid2 );
......
}
PASS0就是按照从上到下，从左到右的顺序，遍历整个图像，遍历完成之后，对于所有物体外的点，如果距离它最近的物体是在它的左上方，那么它的SDF值就已确定。
类似的，PASS1就是按照从下到上，从右到左的顺序，依次比较右下方的四个点，遍历完成之后，对于所有物体外的点，如果距离它最近的物体是在它的右下方，那么它的SDF也已经确定了。
在计算得到两个Grid的SDF后，生成最终的SDF的代码如下：
float scale = 3f;
for (int y = 0; y < imageHeight; ++y)
{
for (int x = 0; x < imageWidth; ++x)
{
// calculate the actual distance from the dx/dy
int dist1 = (int)(sqrt((double)Get(testGrid1, x, y).DistSq()));
int dist2 = (int)(sqrt((double)Get(testGrid2, x, y).DistSq()));
int dist = dist1 - dist2;
// clamp and scale for display purpose
int c = dist * scale + 128;
if (c < 0) c = 0;
if (c > 255) c = 255;
sdf[y * imageWidth + x] = c;
}
}
注意：
scale控制SDF图的锐利程度，值越大，SDF图越锐利。

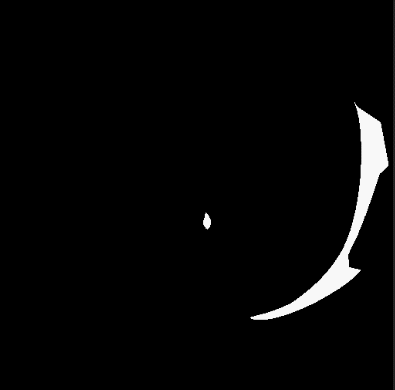

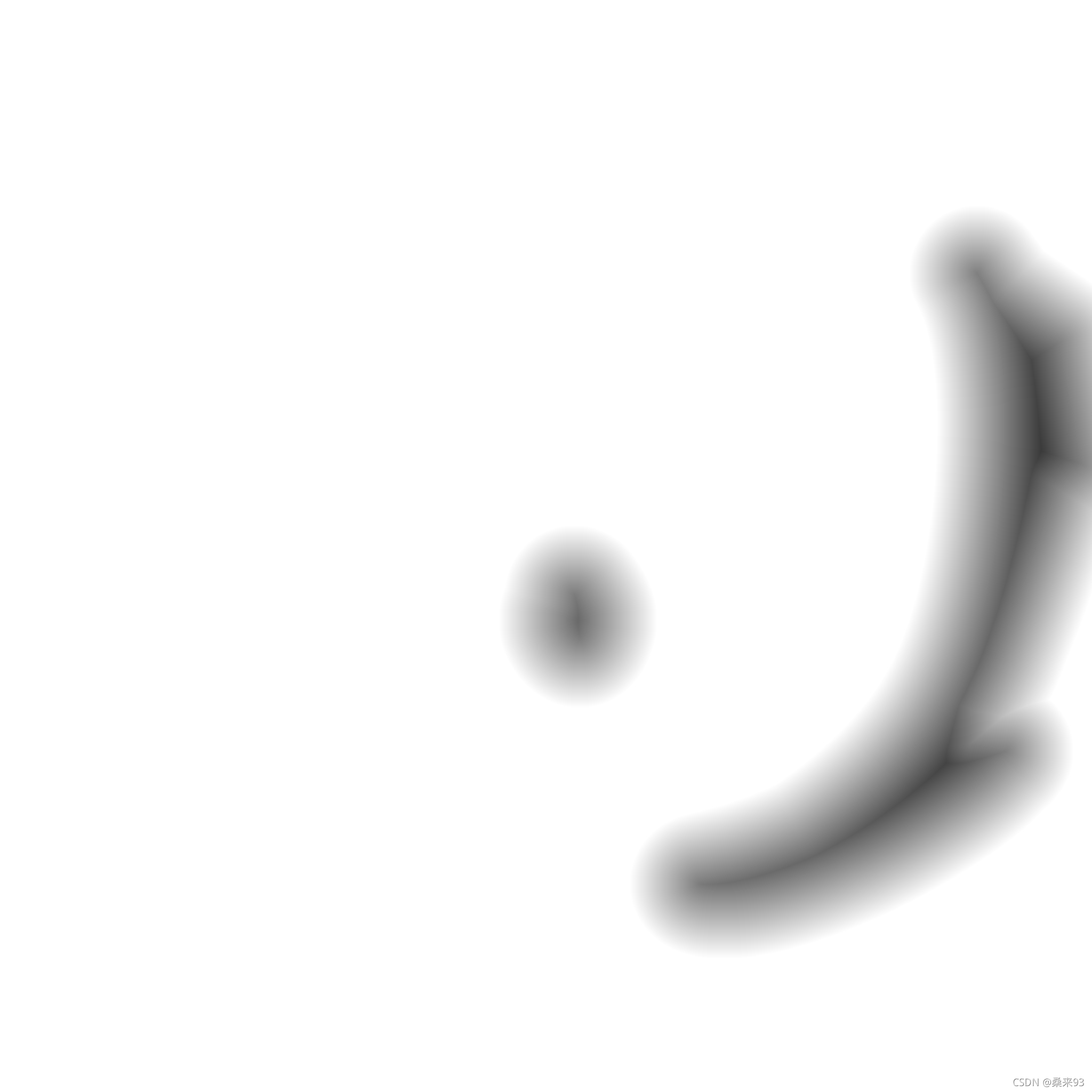

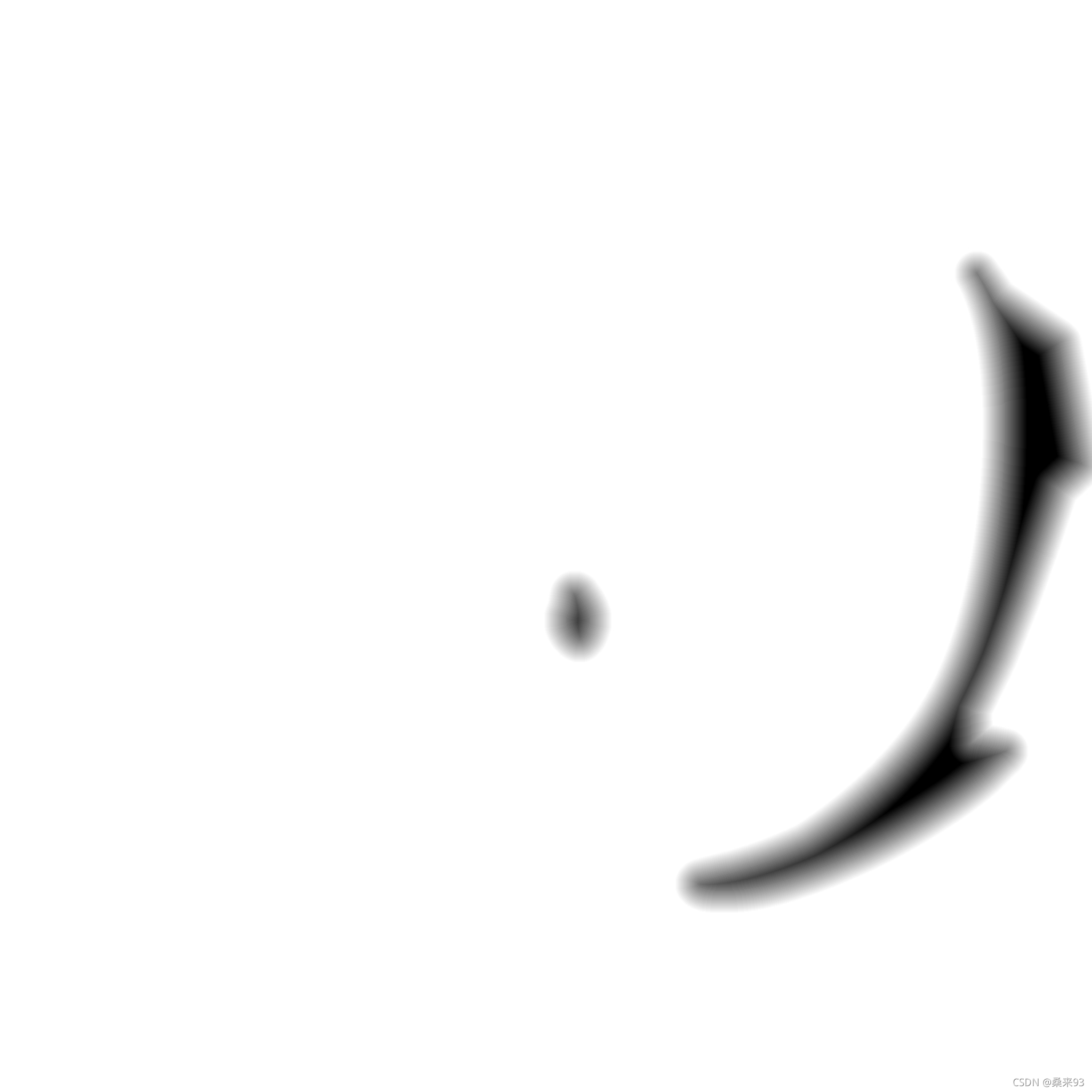

scale为1：
scale为3：
3.2 插值
在融合贴图这块，笔者花了比较多的时间，最终想到了一个实现的方法。
这里将进行方法的介绍，以上述的提到的输入作为示例，进行分析。
最简单的合并方法即：直接用每张贴图对应的像素值进行叠加取平均。
用三张贴图ABC简单叠加在一起。假设像素x在贴图A的值为0，B为1，C为1，叠加结果像素x的值为：
x = ( 0 + 1 + 1 ) / 3 = 0.666667 x= (0+1+1)/3 = 0.666667 x=(0+1+1)/3=0.666667
这样是可以生成一张贴图，但是各个带之间就没有过渡了，而是一个常数值，没有利用的SDF的信息。
不过这给了笔者一个启发，就是我们需要做的就是结合SDF的距离信息进行插值。

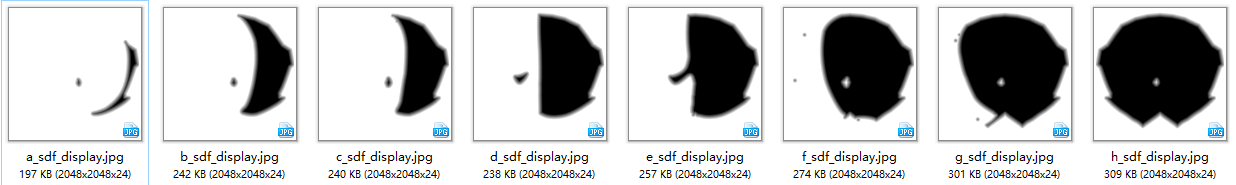

他们对应的SDF图如下：
我们需要通过这些贴图进行插值生成我们的阴影图。
那么就需要解决以下几个问题：
- 如何确定插值的区域；
- 插值的权重；
- 插值的上下限是什么；
插值的区域
我们想要做的是对过渡的区域进行插值，首先就需要找到这些过渡的区域！
这里笔者采用的方法是：根据SDF的符号进行判断。

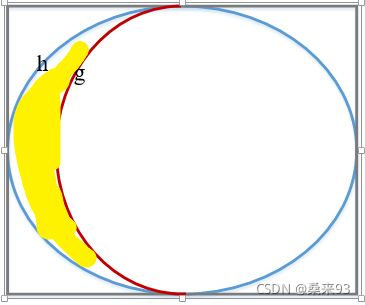

以g、h为例合并，黄色区域表示我们要插值的区域，根据他们的SDF图，可以看出这块这块区域sdf_h为黑，即负数，sdf_g为白，即正数。
所以需要插值的区域sdf乘积小于0的区域，伪代码为：
if(sdf_g * sdf_h < 0)
{
// 插值
}
插值的权重
有SDF，距离就是一种特别好的权重！因此
float totalDis = abs(sdf_g) + abs(sdf_h);
float t = abs(sdf_g) / totalDis;
插值的上下限
插值的区域，我们可以使用了SDF的左边界来确定了范围，如上面提到的g和h。
通过我们要产生的贴图可知，从左到右。数值是从0一直到1的，每次通过SDF的符号可以得到一个带插值的区域。
我们一共有a、b、c、d、e、f、g、h八张图，有八个左边界，可以确定的插值区域有7个。
那么每个区域的插值上下限就是 [ 0 , 1 / 7 ] [0,1/7] [0,1/7]， [ 0 , 2 / 7 ] [0,2/7] [0,2/7]， [ 0 , 3 / 7 ] [0,3/7] [0,3/7]， [ 0 , 4 / 7 ] [0,4/7] [0,4/7]， [ 0 , 5 / 7 ] [0,5/7] [0,5/7]， [ 0 , 6 / 7 ] [0,6/7] [0,6/7]， [ 0 , 7 / 7 ] [0,7/7] [0,7/7]。
至于a区域右边界和h的右边界，这块区域直接赋值为1。
完整的代码
float scale = 1.f / (images.size() - 1);
for (int step = 0, i = images.size() - 1; i >= 1; --i, ++step)
{
for (int y = 0; y < imageHeight; ++y)
{
for (int x = 0; x < imageWidth; ++x)
{
// lerp
int sdf_index = y * imageWidth + x;
int pixel_index = sdf_index * imageChannel;
int left_border_index = i;
int right_border_index = i - 1;
float sdf1 = images[left_border_index]->sdf[sdf_index] / 255.f;
float sdf2 = images[right_border_index]->sdf[sdf_index] / 255.f;
sdf1 = 2.f * sdf1 - 1.f;
sdf2 = 2.f * sdf2 - 1.f;
float left = step * scale;
float right = (step + 1) * scale;
if (sdf1 * sdf2 > 0)
{
if (right_border_index == 0)
{
if (sdf1 < 0)
{
for (int c = 0; c < imageChannel; ++c)
image[pixel_index + c] = 255;
}
}
else
{
// nothing
}
}
else
{
// sdf1 < 0 , sdf2 > 0
float totalDis = abs(sdf1) + abs(sdf2);
float t = abs(sdf2) / totalDis;
t = 1 - t;
for (int c = 0; c < imageChannel; ++c)
{
float dst = left * (1 - t) + (right * t);
// dst = std::pow(dst, 1 / 2.2f); // gamma for linear display
image[pixel_index + c] = dst * 255;
}
}
}
}
}
Github代码：SDF-LightMap
