都说硬件工程师应该自己DIY一个示波器，如下列出了几个参考：

Scopefun

开源示波器Scopefun
在这里插入图片描述

ADALM2000

ADI的开源示波器ADALM2000
在这里插入图片描述

DIY制作属于自己的数字示波器

在这里插入图片描述

数字示波器参数：

主控: STM32F103ZET6
液晶屏: 3.2"TFT320×240 65K彩色LCD显示屏 STM32 FSMC总线驱动
AD: ADS831 IDT7205
最高实时取样率60Msps 8Bits，
取样缓冲器深度：5K
垂直灵敏度：5V，1V，500mV,200mV,100mV,50mV,20mV,10mV;
基准电压使用STM32 DA输出，实现按键调节波形基准。并有位置指示
水平时基范围：2S, 1S,500mS,200mS,100mS,50mS,20mS,10mS,5mS,2mS,1mS,500uS,200uS,100uS,50uS,20uS,10uS,5uS,2uS,1uS,500nS,
水平位置可调并有指示
输入阻抗：≥1MΩ
最高输入电压：50Vpp
耦合方式：AC/DC
实现自动、常规、单次触发方式 ,上升或下降边沿触发
实现计算测量输入信号的频率、周期、占空比、交流峰-峰值、平均值
触发电平高低位置可调，并电压指示
触发时基位置可调，并带指示
实现RUN/STOP功能
使用16个按键，真正作到单键操作以免去组合按键麻烦。

功能预留：

波形发生器：使用STM32另一路DA+NE5532实现正弦，三角波，方波输出。

SD卡波形存储输出。

系统串口，可连接电脑输出数据，也可实现远程ISP升级:通过从网上下载升级包文件，方便地升级示波器软件。

http://www.cirmall.com/circuit/5474/details?1

电子爱好者、学生专用，开源国外DPScope USB 双通道数字示波器设计

在这里插入图片描述

该双通道虚拟示波器听起来和市场上的正规产品上百兆，上G的产品差很远，但实际应用中，并没差那么多。这个示波器主要面对业余电子爱好者、学生，主要用途看看音频波形（20khz）、远红外线控制信号（38khz）、超声波信号（200khz）、步进马达、伺服电机信号（几千hz）、i2c信号（1Mhz）、rs232（115khz）、系统总线、spi等等、其他任何小于1.3Mhz的信号！应用场景还是很广的。

http://www.cirmall.com/circuit/5601/details?1

STM32数字示波器源码+数字信号处理教程、配套实例

在这里插入图片描述

由于数字信号处理涉及的范围太广，也需要较强的数学功底，本教程是以应用为主，理论为辅。方便大家更好的掌握基本的DSP算法。

本教程使用的DSP库来自ARM官方，此库支持以CM0，CM3，CM4以及CM7为内核的所有MCU。

本教程的硬件平台是用的STM32-V5开发板

http://www.cirmall.com/circuit/5012/details?1

（更新）基于STM32的数字示波器设计（完整的设计资料）

在这里插入图片描述

大二上学期参加完全国大学生电子设计竞赛之后闲来无事，就自己做了一个数字示波器来作为学习STM32的实战检验，前后花费了大概1个月的时间完成了初稿，之后又断断续续的完善我的示波器，并且为它编写了上位机程序和制定了通信协议。使用了前端程控模拟电路和上层电路板，uCOS-II，uCGUI，FFT，SD，上位机等等

http://www.cirmall.com/circuit/619/details?1

DIY双通道示波器，原理图、PCB和FPGA工程包开源

在这里插入图片描述

示波器是使用PSP的液晶屏，试验下来发现功耗要比现在所使用的这款3.5寸的大，其实这个屏的分辨率要略高于PSP的480*272，现实更加细腻，只是没有4.3寸的屏看起来爽。双通道示波器应用到双核8位AD9288，AD9288是一款双核8位单芯片采样模数转换器（ADC），内置片内采样保持电路，专门针对低成本、低功耗、小尺寸和易用性进行了优化。AD9288采用100 MSPS转换速率工作，在整个工作范围内都具有出色的动态性能。每个通道均可以独立工作。

http://www.cirmall.com/circuit/3253/details?1

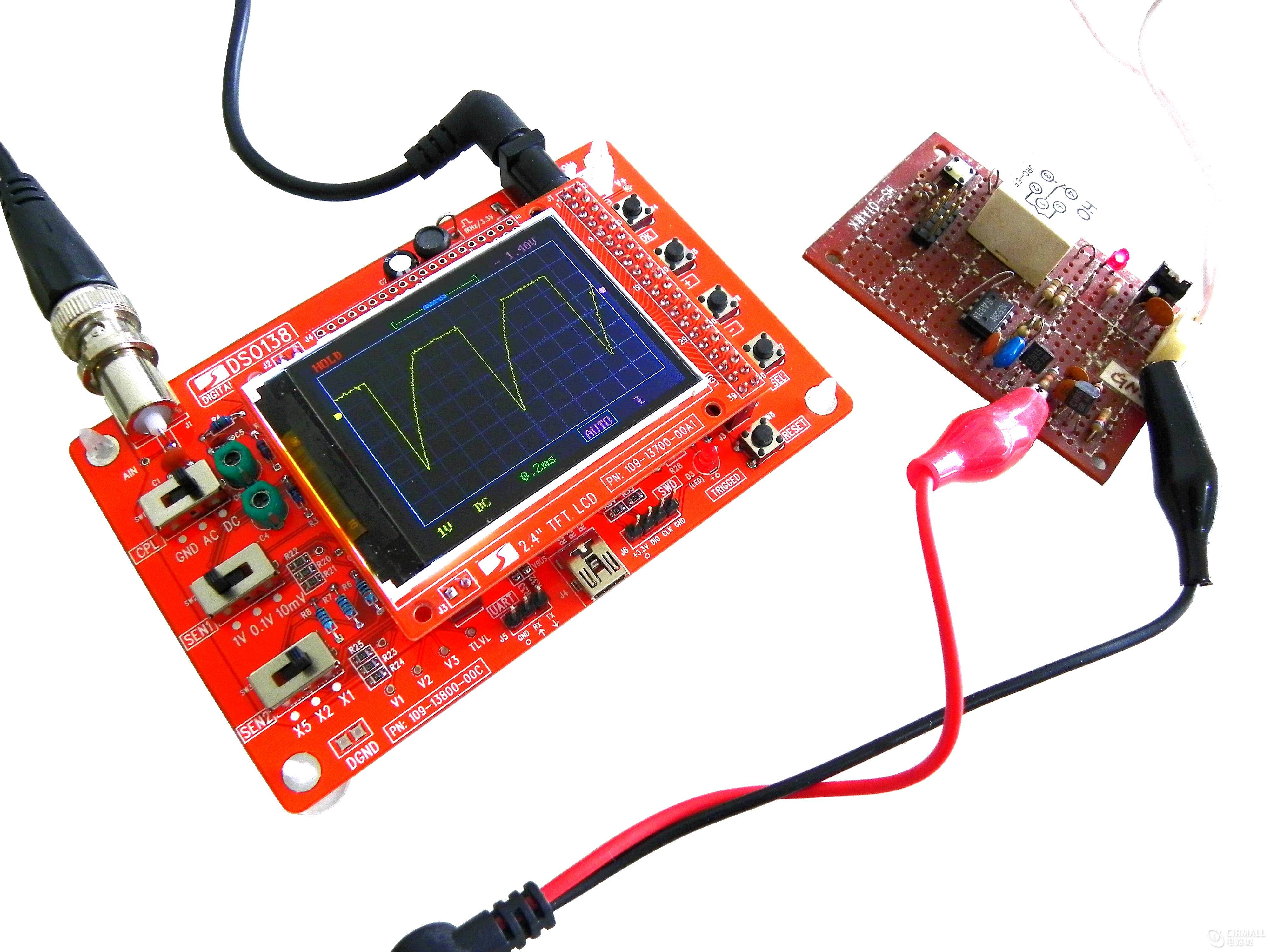

手把手的教你数字存储示波器制作（硬件+源代码+装配说明等）

在这里插入图片描述

数字存储示波器介绍：

该数字存储示波器套件是一款专门面向电子专业教学、实训的套件，采用ARM Cortex-M3处理器和彩色TFT屏幕，具有电路简单可靠，制作难度适中，制作成功率高的特点。该套件突出了示波器电路的特点，使学生在学习实际制作技能的同时深入了解示波器的结构和原理。示波器本事具有良好的实用性，学生在完成制作后同时获得一台有用的工具，对日后学习电子技术有莫大的帮助。
数字存储示波器参数如下：

最高实时取样率：1Msps
精度：12Bit
取样缓冲器深度：1024字节
模拟频带宽度： 0 – 200KHz
垂直灵敏度：10mV/Div – 5V/Div (按1-2-5 方式递进)
垂直位移可调，并带有指示
输入阻抗：1MΩ
最高输入电压：50Vpp（1:1探头），400Vpp（10:1探头）
耦合方式包括DC/AC/GND
水平时基范围：10μs/Div – 50s/Div (按1-2-5 方式递进)
具有自动、常规和单次触发方式，方便捕捉瞬间波形
可用上升或下降边沿触发
触发电平位置可调，并带有指示
可观测触发之前的波形(负延迟)
可随时冻结波形显示(HOLD 功能)
自带1KHz /3.3V方波测试信号源
可实时显示采集波形的频率、周期、脉宽、占空比、最大值、最小值、平均值、峰峰值、有效值等

http://www.cirmall.com/circuit/2883/details?1

100MHz双踪虚拟示波器电路+程序+上位机等

在这里插入图片描述

本文档介绍的是虚拟示波器仪器采用32位处理器@100MHz主频，FPGA，高速A/D，高速运放，高速程控增益放大器设计，实现了专业示波超才具备的触发灵敏度调节，交替触发，电平触发，硬件电平平移等，独创的等效采样技术，完全由FPGA完成等效采样，实现对高频周期信号的测量。

http://www.cirmall.com/circuit/2848/details?1

开源全球首款高采样率便携示波器电路+源代码

在这里插入图片描述

该便携示波器——SmartScope 是世界上第一款采样率可达 100MS / s 的开源示波器，它适用于 iPad、 Android 和 PC 甚至 iPhone 等设备，对于任何从事硬件开发的 Arduino 和树莓派 Raspberry Pi 开发者，SmartScope 应该是一款不错的必备品。

http://www.cirmall.com/circuit/2517/details?1

基于STM32多功能虚拟信号分析仪示波器频谱仪

在这里插入图片描述

该多功能虚拟信号分析仪、示波器频谱仪信号分析仪下位机基于STM32设计，是仪星电子自主研发的虚拟电子测量仪器与处理平台。通过MDSO、HDSO等采集硬件获取信号，借助自主研发的数字信号处理算法将传统的示波器、逻辑分析仪、谱分析仪、数据记录仪、函数发生器、频率计以及滤波器设计和仿真、窗函数等功能高度集成、统一平台方便使用。

http://www.cirmall.com/circuit/1884/details?1

参考文章链接：https://blog.csdn.net/monkey2018/article/details/81170920
