介绍

稳压二极管（zener diode），也称齐纳二极管。它的特点是利用PN结反向击穿时，其电流可在很大范围内变化而电压基本不变，从而起到稳压作用。稳压二极管是根据击穿电压来分档的，广泛用于稳压电路和限幅电路中

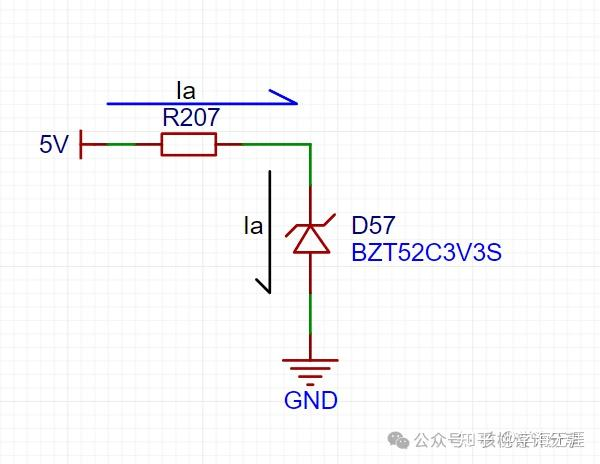

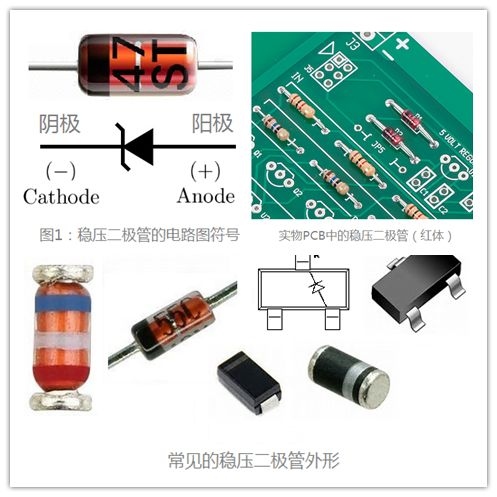

在这里插入图片描述

伏安特性曲线

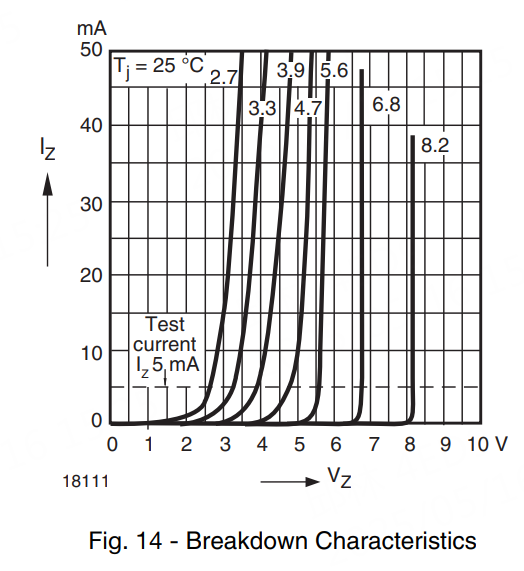

在这里插入图片描述

参数

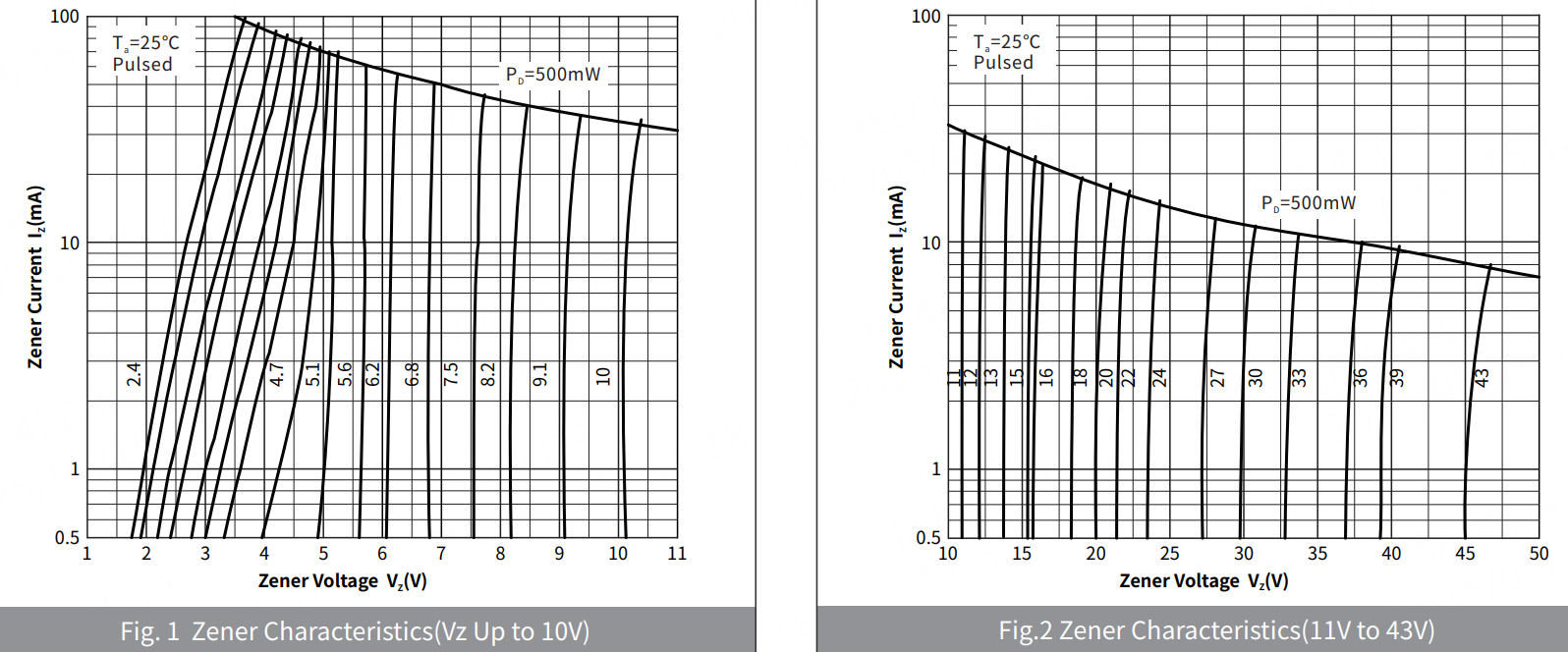

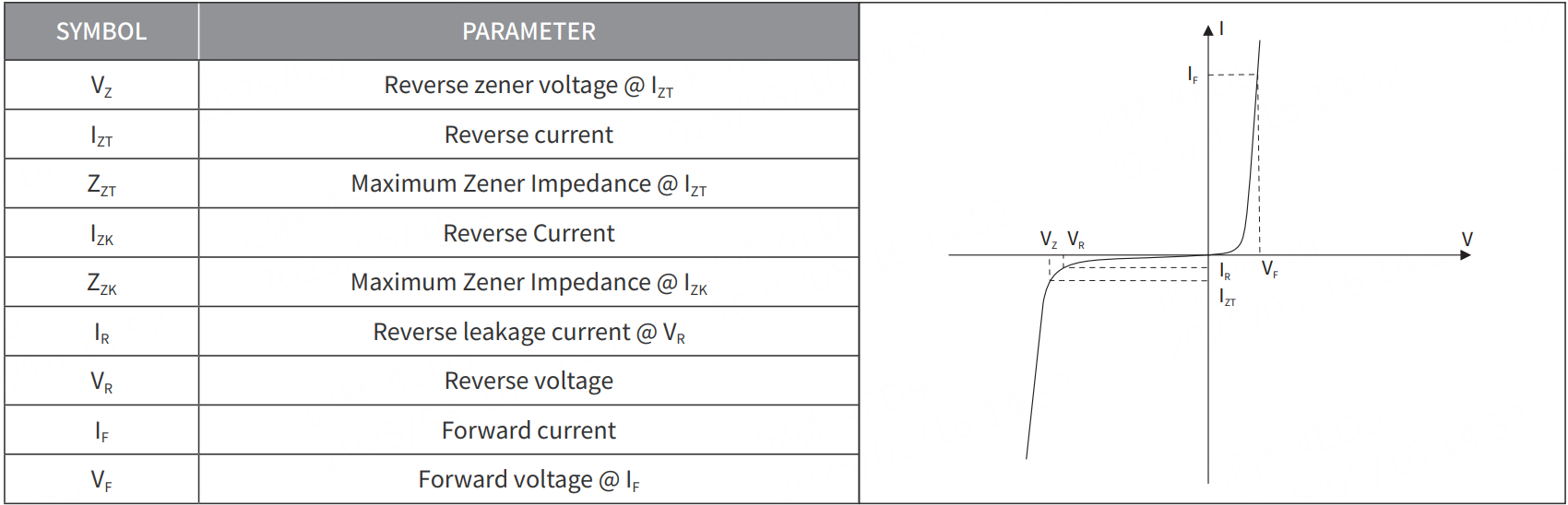

在这里插入图片描述

Vz— 稳定电压。
指稳压管通过额定电流时两端产生的稳定电压值。该值随工作电流和温度的不同而略有改变。由于制造工艺的差别，同一型号稳压管的稳压值也不完全一致。从上面的datasheet可以知道，1N4727的Vz=3V, 1n4728的Vz=3.3V。
IzT— 稳定电流。
指稳压管产生稳定电压时通过该管的电流值。低于此值时，稳压管虽并非不能稳压，但稳压效果会变差；高于此值时，只要不超过额定功率损耗，也是允许的，而且稳压性能会好一些，但要多消耗电能。
rzJ— 动态电阻。
指稳压管两端电压变化与电流变化的比值。该比值随工作电流的不同而改变，一般是工作电流愈大，动态电阻则愈小。上面的datasheet可以知道，1N4727在Iz=1mA的时候，rzJ=400Ω。
Pz— 额定功耗。
由芯片允许温升决定，其数值为稳定电压Vz和允许最大电流Izm的乘积。例如2CW51稳压管的Vz为3V，Izm为20mA，则该管的Pz为60mWo
Ctv— 电压温度系数。
是说明稳定电压值受温度影响的参数。例如2CW58稳压管的Ctv是+0.07%/°C，即温度每升高1°C，其稳压值将升高0.07%。
IR— 反向漏电流。
指稳压二极管在规定的反向电压下产生的漏电流。例如2CW58稳压管的VR=1V时，IR=O.1uA;在VR=6V时，IR=10uA。对于稳压二极管来说，稳压二极管的反相就是二极管的正向，即稳压二极管正端接正，负端接负，这样的话与稳压二极管的用法的接法相反，不起稳压作用。
结电容

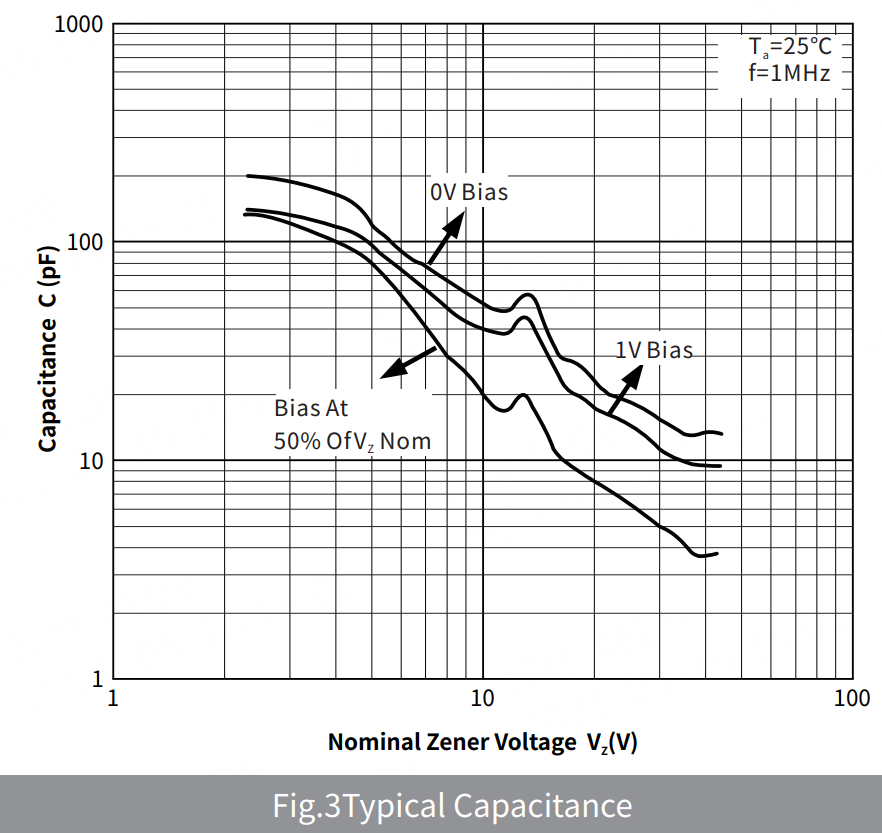

稳压管也是存在结电容的，结电容比TVS要小很多。
