Altium Designer生成Gerber文件

生成前准备工作：设置过孔盖油

单个过孔盖油

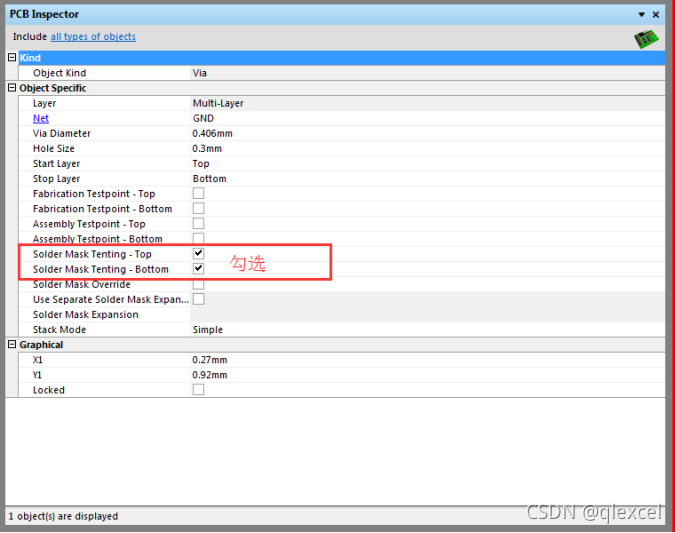

单个过孔盖油设置，可以双击过孔，勾选如下：

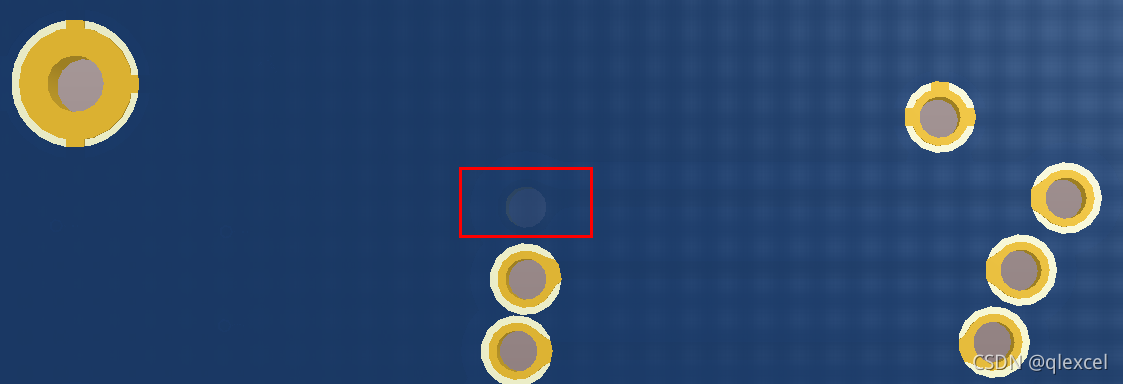

进入3D视图可以看到效果，设置前：

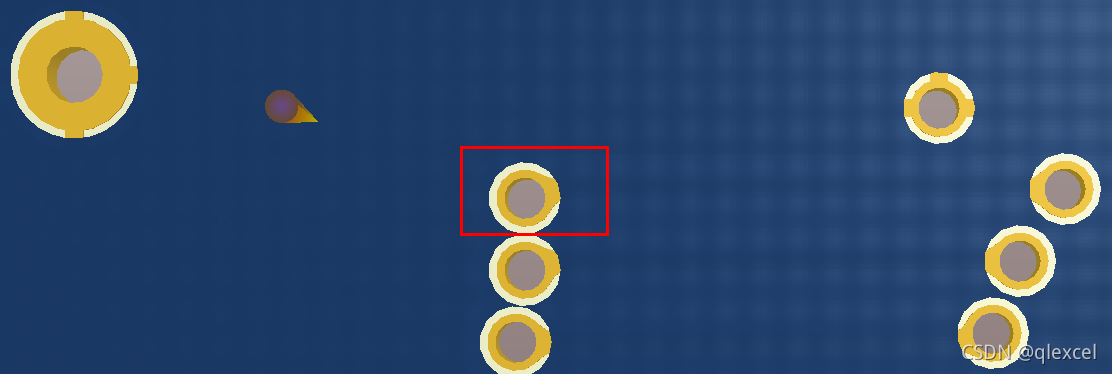

设置后：

所有过孔盖油

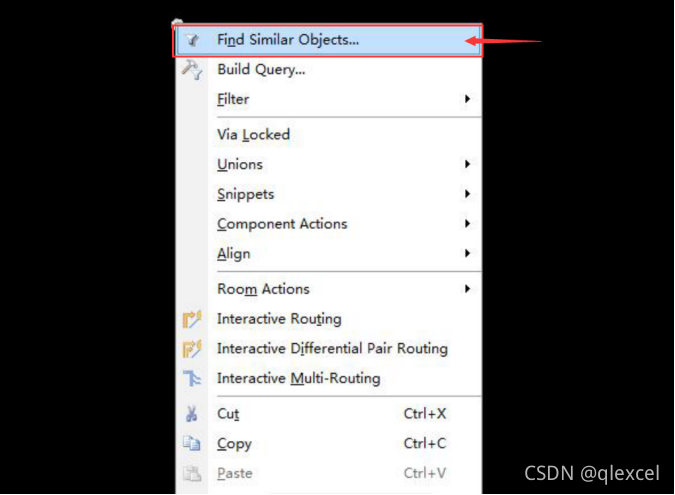

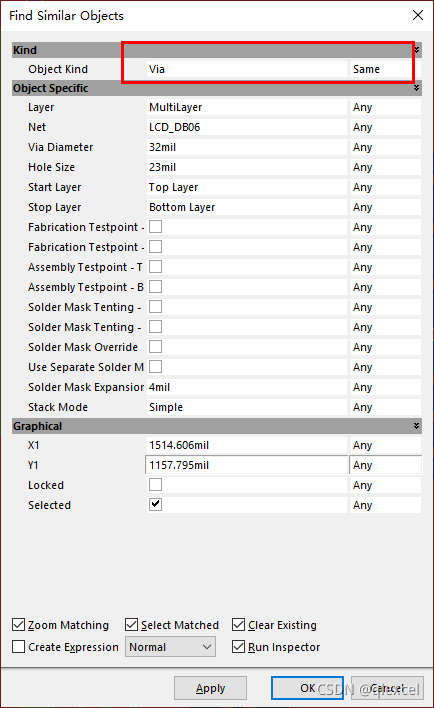

选中某个过孔，然后查找相似对象，就可以选中所以过孔，之后统一修改盖油属性即可。

生成前准备工作：放置分孔图列表

点击主菜单中的Place–String

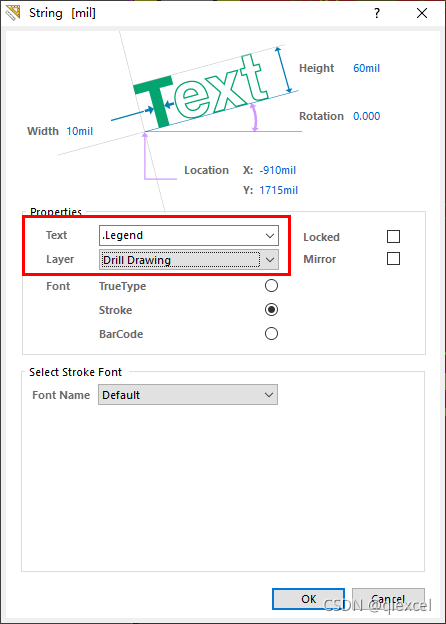

按“TAB”进入设置，然后在文本项选中选择.Legend（记住这里有个点），层选项中选择Drill drawing

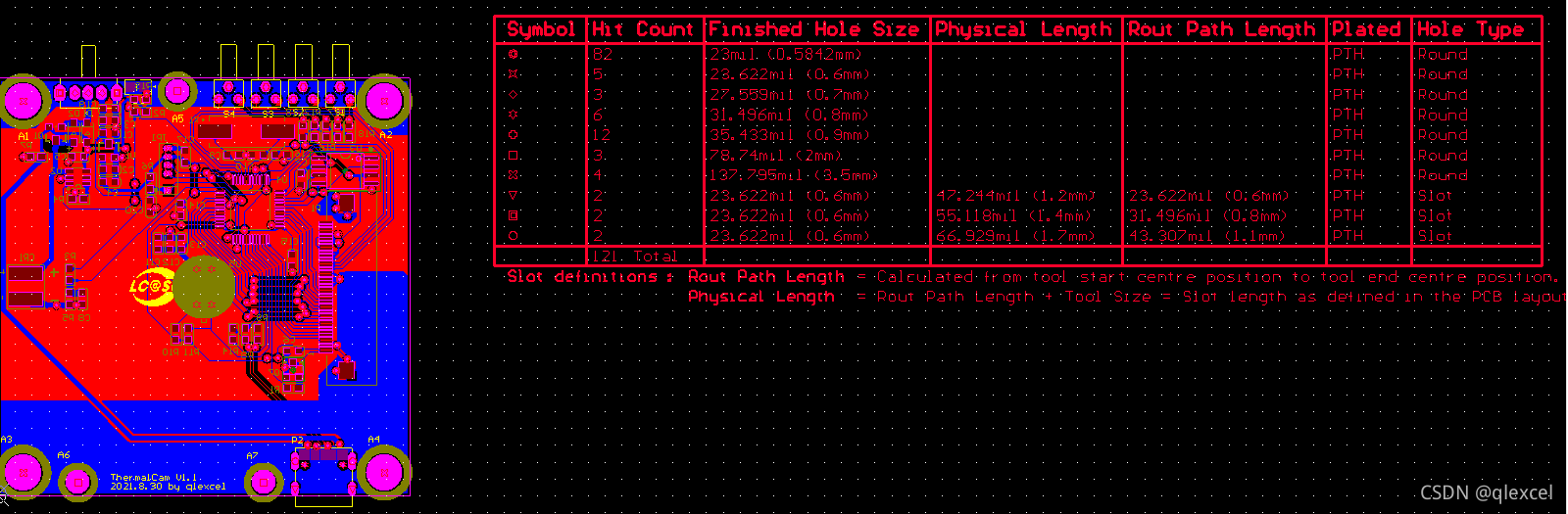

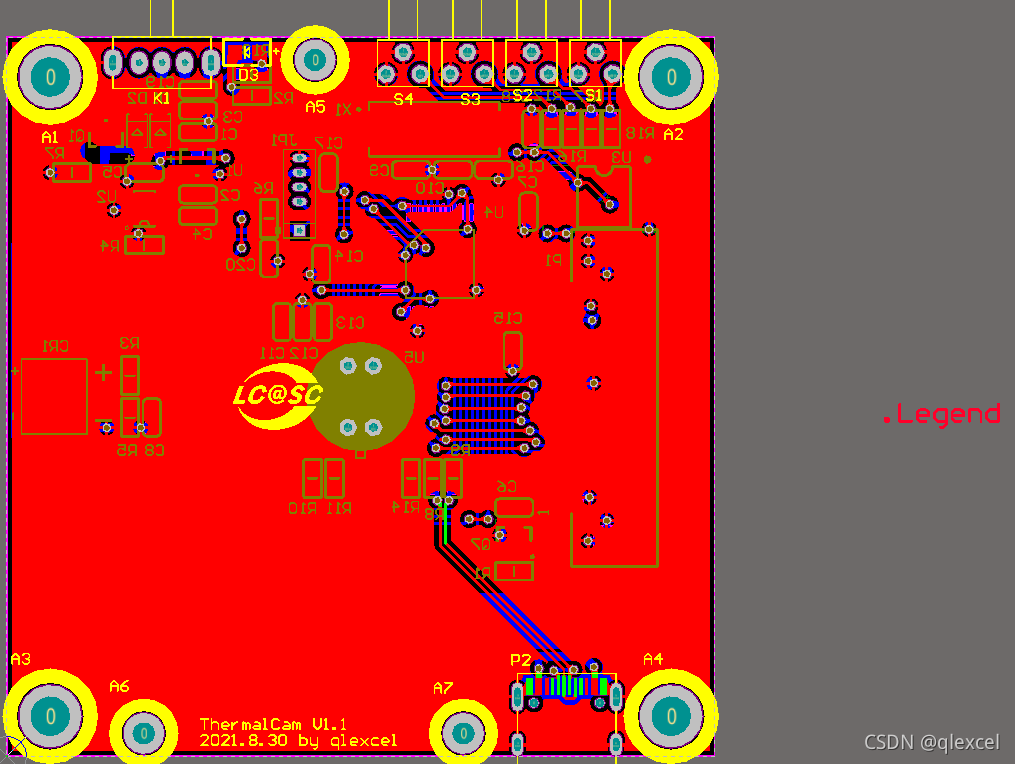

设置好后把字符放置到PCB中实际线路的外面。

放置分孔图字符串的好处，请打开连接 https://www.sz-jlc.com/portal/t6i10063.html

生成前准备工作：把PCB文件单独复制到一个文件夹

生成gerber只需要pcb文件就够了，生成的gerber文件有很多，为了避免文件杂乱推荐单独建一个文件来生成，生成后把原始PCB文件删除就得到全部的gerber文件。

生成Gerber文件

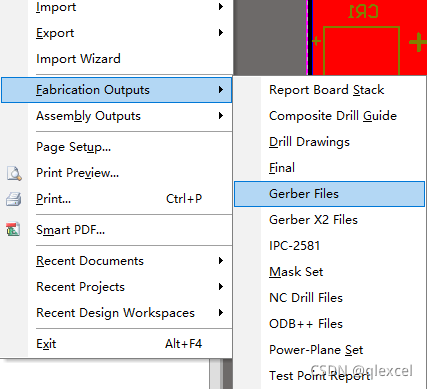

点击File–Fabrication outputs–Gerber Files

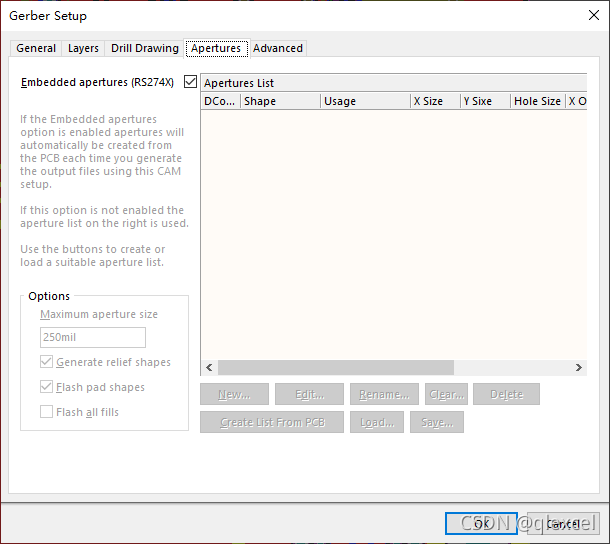

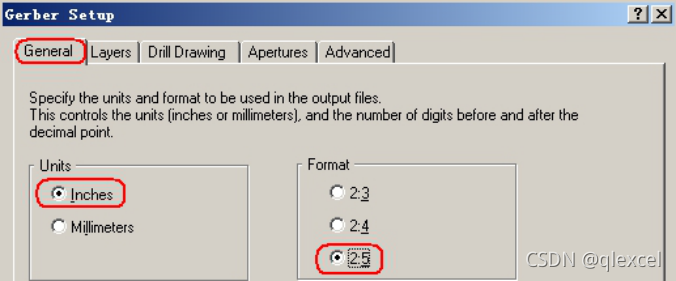

弹出菜单栏选以下参数（选2：5格式，这样转换的文件的精度比较高）

选择要转换的层及参数，点击Layers菜单
在Plot layers栏选择used on
在Mirror layers栏选All off

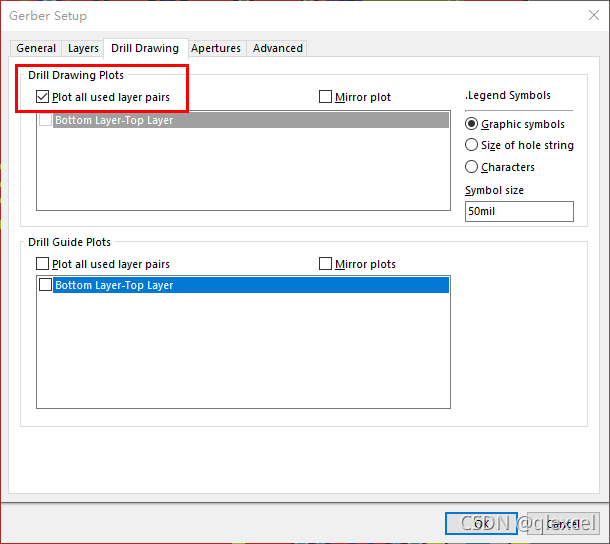

设置分孔图层参数，点击Drill drawing菜单，将Drill Drawing Plots栏的Plot all used layer paris打勾，其它默认。

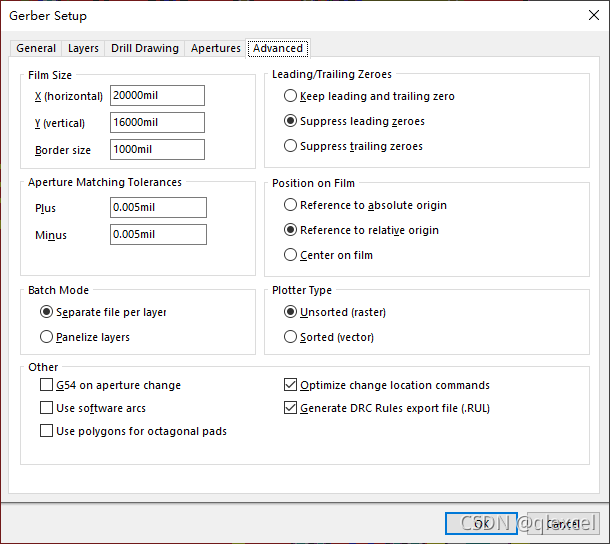

后面两个子页面可以不管，保持默认即可：


确认后，点击OK，生成gerber。

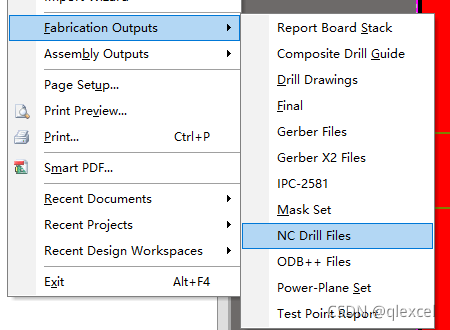

接下来进行钻孔文件转换，点击File->Fabrication outputs->NC Drill Files

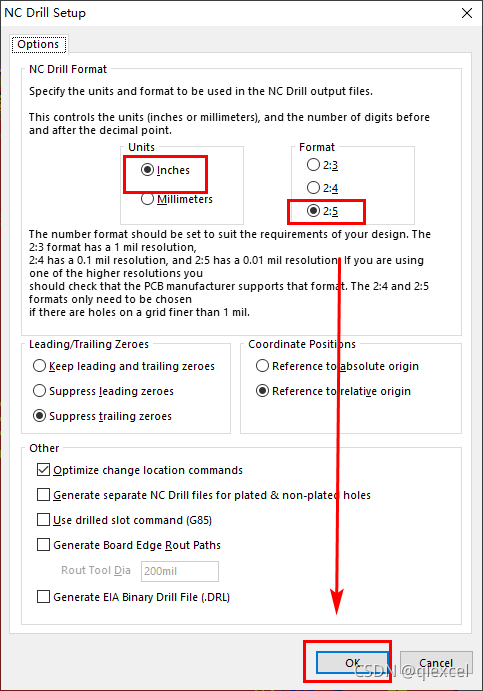

在弹出的菜单中设置参数如下图
Units：为inch，Format：为2 ：5 （注意Gerber Files和NC Drill Files要一致，这样有效的减少CAM工程导文件工作量，以免错误）。

接下来会弹出两个小框，直接点击OK

生成钻孔文件

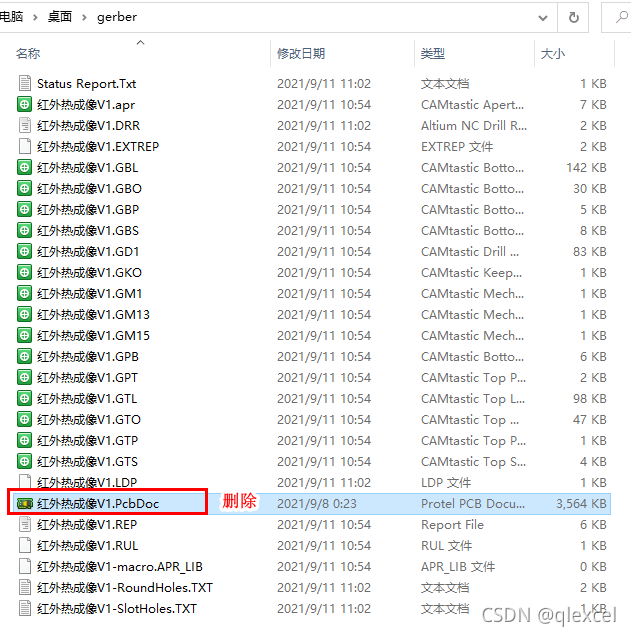

到这里就完成了gerber文件的全部输出，把新建的文件夹中的原始PCB文件删除，把文件夹打包发厂制作就可以了。

转ODB++格式（应对八角形焊盘）

设计文件里面如有八角形的焊盘容易变成圆形焊盘，导致与设计文件不符；这种情况就不需要你转上面的步骤，请直接转成ODB++格式可以避免八角形焊盘变形现象；但ODB++的格式要用专用的软件才能导入：如genesis、cam350等软件。

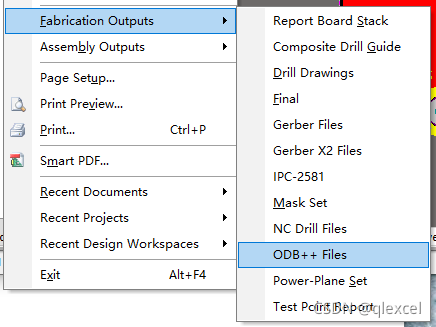

点击File–Fabrication outputs–ODB++ Files如下图：

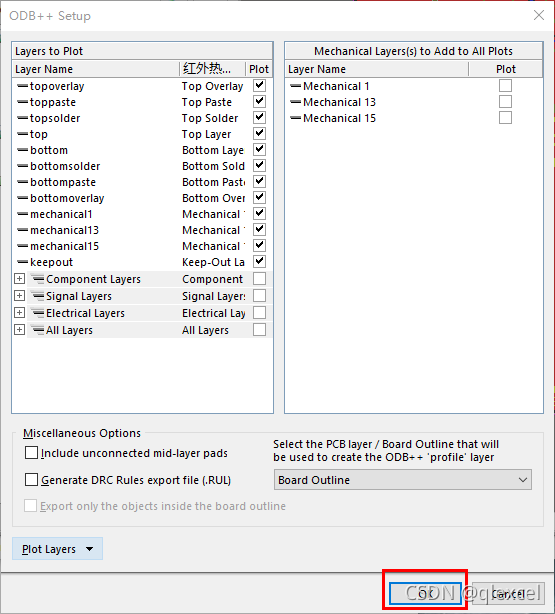

ODB++输出参数同Gerber Files一致，唯一不同的是ODB++输出已经包括了NC Drill Files，也就是说你不用单一去输出钻孔文件。

gerber文件介绍

打开文件夹后面，从后面的描述可以看到每个文件的作用

比如：
GTL顶层线路 top
GBL底层线路 bottom
GTS顶层阻焊 top solder
GBS底层阻焊 bottom solder
GTO顶层字符 top overlay
GBO底层字符 bottom overlay
DRL钻孔层
GKO禁止布线层（边框） keepout
GDD一般不用，是分孔图，用来标注和分辨孔的大小位置

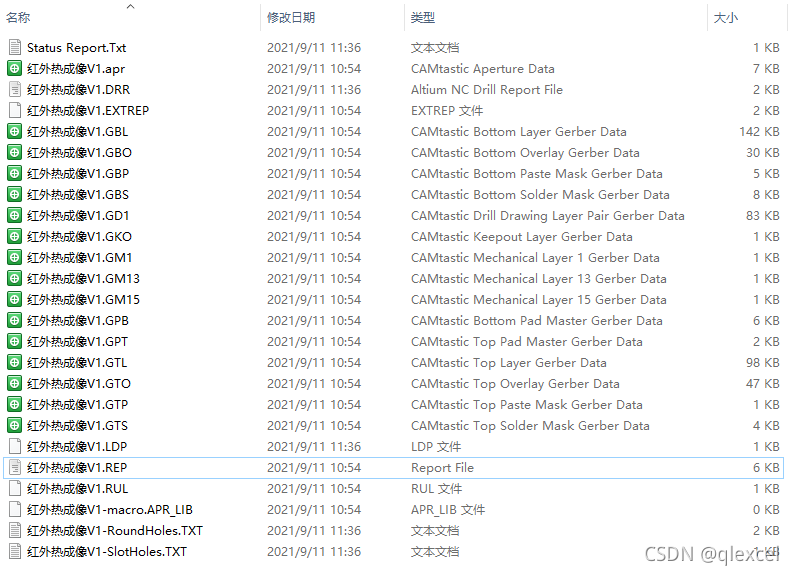

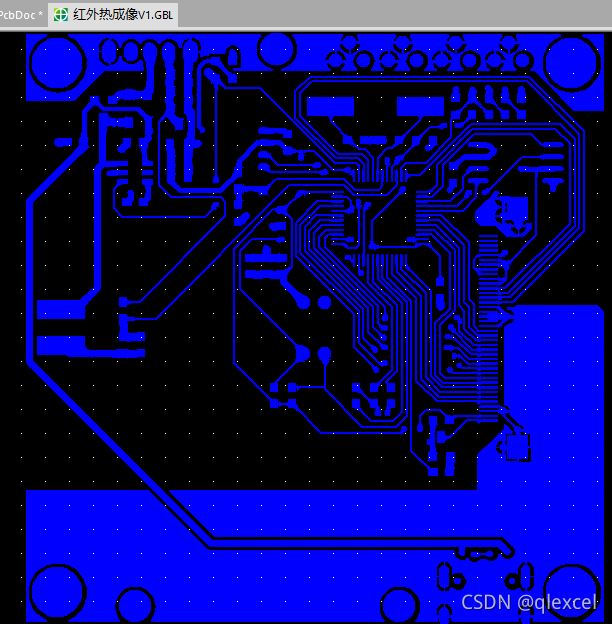

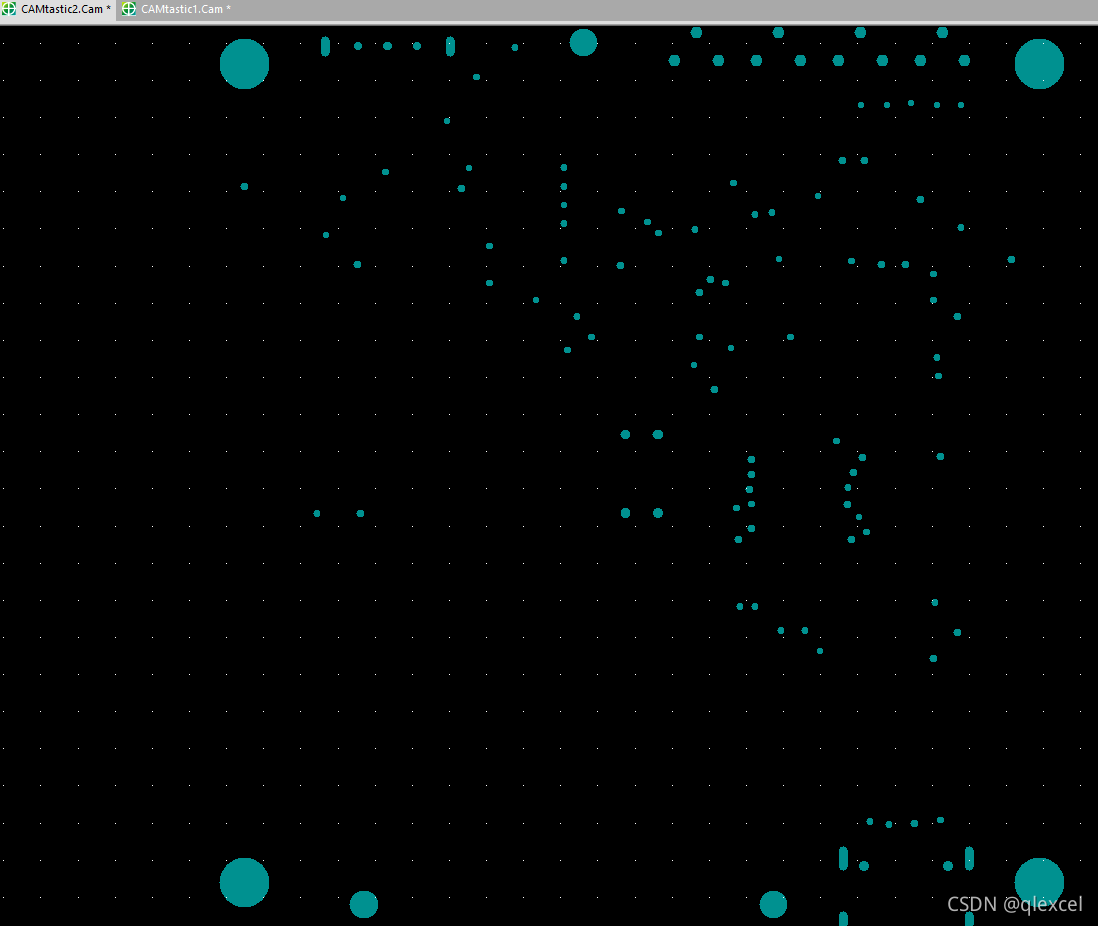

可以打开文件看每层的情况，比如打开GBL文件：
