RS485总线布线，挂接多个设备，传输距离

RS485总线连接采用什么样的线缆呢？

必须采用国际上通行的屏蔽双绞线。推荐用屏蔽双绞线的型号为RVSP2*0.5（二芯屏蔽双绞线，每芯由16 股的0.2mm的导线组成），线材特性阻抗120Ω。

采用屏蔽双绞线有助于减少和消除两根RS485 通信线之间产生的分布电容以及来自于通讯线周围产生的共模干扰。

多台RS485设备如何连接呢？

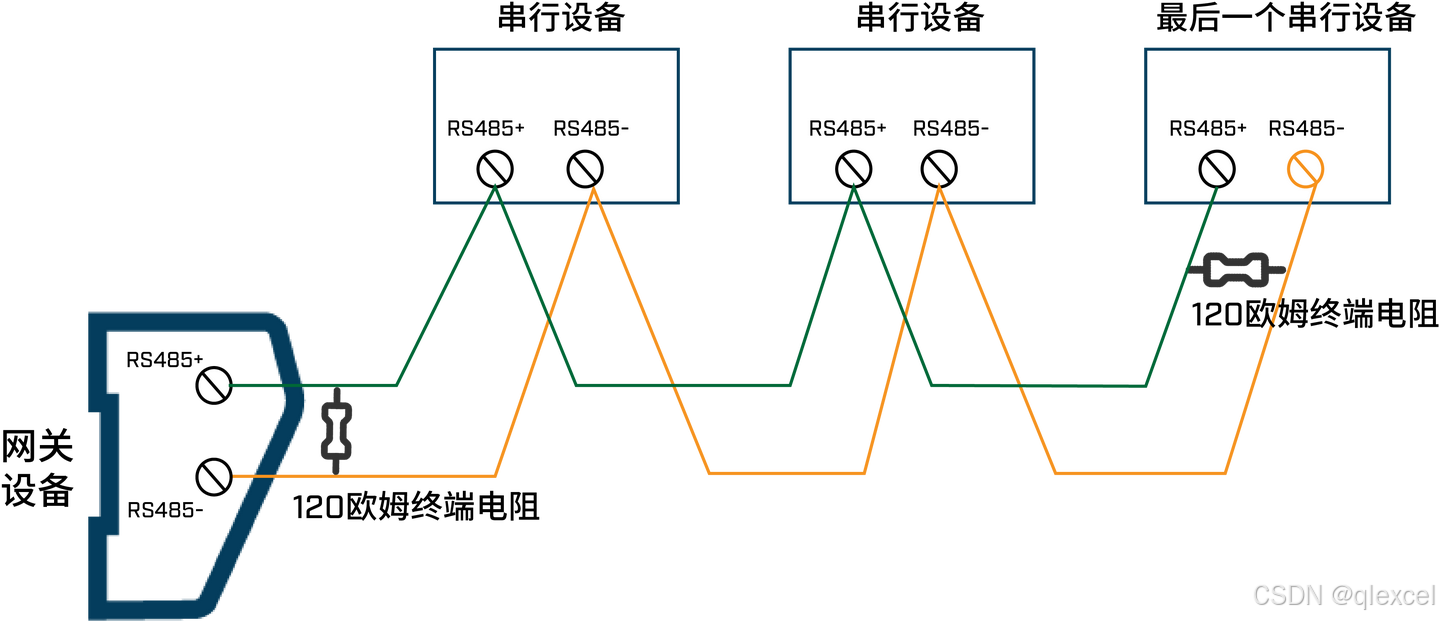

使用屏蔽双绞线，采用手拉手菊花链式拓扑结构将网关和各串行设备节点连接起来，并在网络起始端和末尾端设备的RS485+和RS485-之间各并接一个120Ω电阻以减少信号在两端的反射。

RS485如何布线？如何做多种拓扑结构？

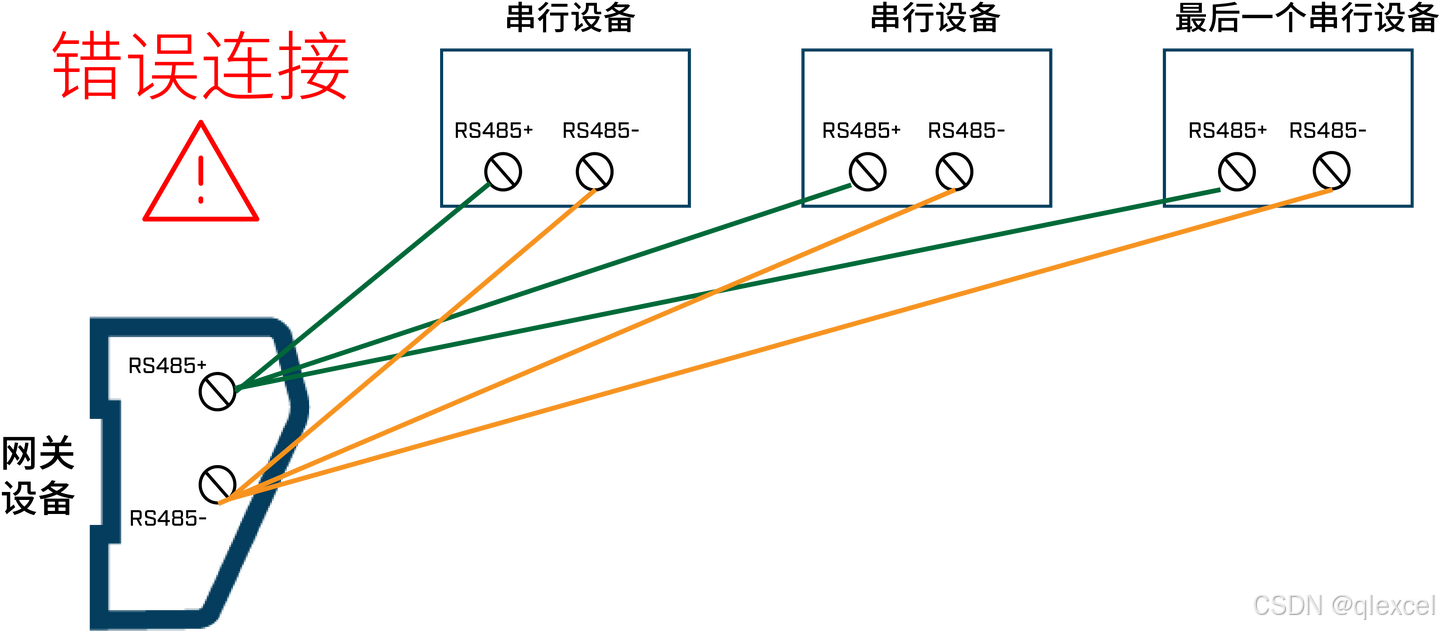

RS485总线为什么要采用手拉手结构，而不能采用星型连接呢？

在没有借助RS485集线器或RS485中继器直接将RS485总线连接布设成星型连接或树形连接时，很容易造成信号反射导致总线不稳定。很多施工方在RS485布线过程中&#x
