220Vac 1kW 无刷直流电机驱动器硬件方案

已于 2025-05-26 14:37:09 修改
阅读量158 收藏
点赞数 2
分类专栏： 电机、驱动器、编码器 文章标签： 电机驱动 市电 EMC电路 热敏电阻 PTC
于 2025-05-26 14:36:43 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qlexcel/article/details/148229544
版权

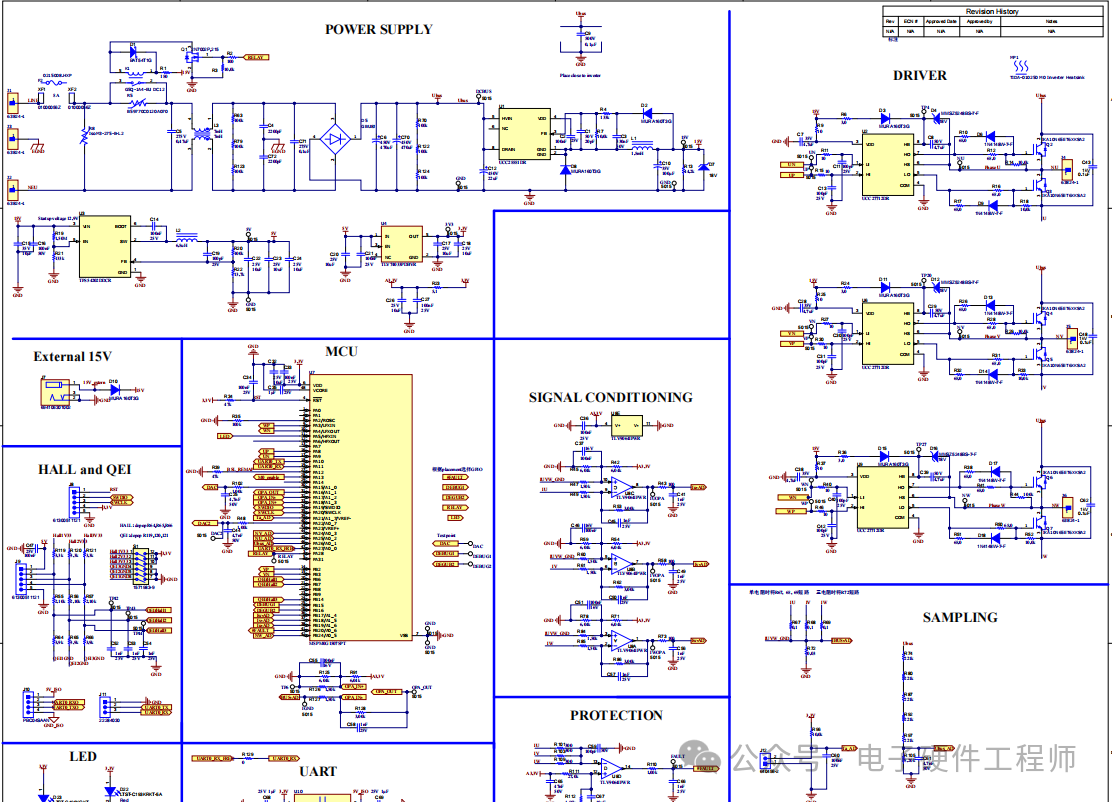

该设计展示了采用 Arm® Cortex®-M0+ 内核微控制器 MSPM0G 的电机逆变器特性使用 MSPM0 的电机逆变器最大功率为 1000W（200V 至 277V 标称电压）

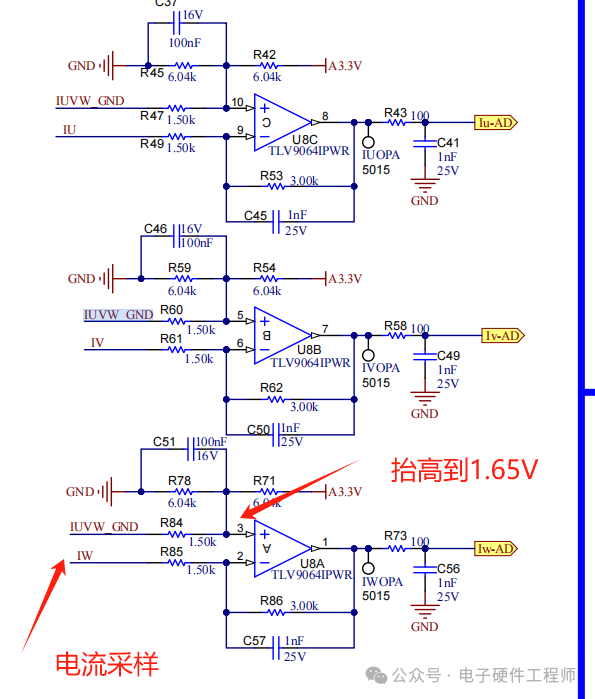

在这里插入图片描述

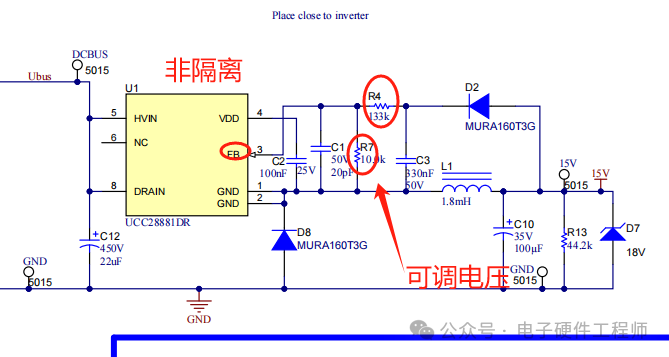

在这里插入图片描述

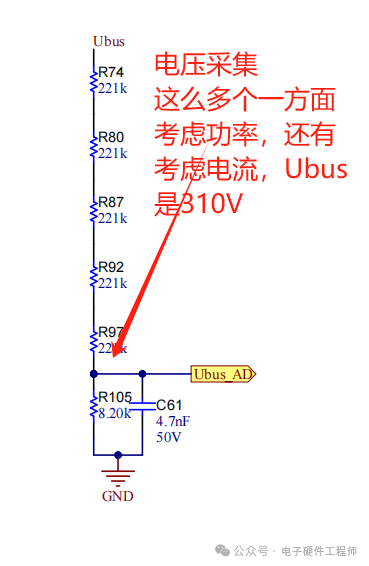

在这里插入图片描述

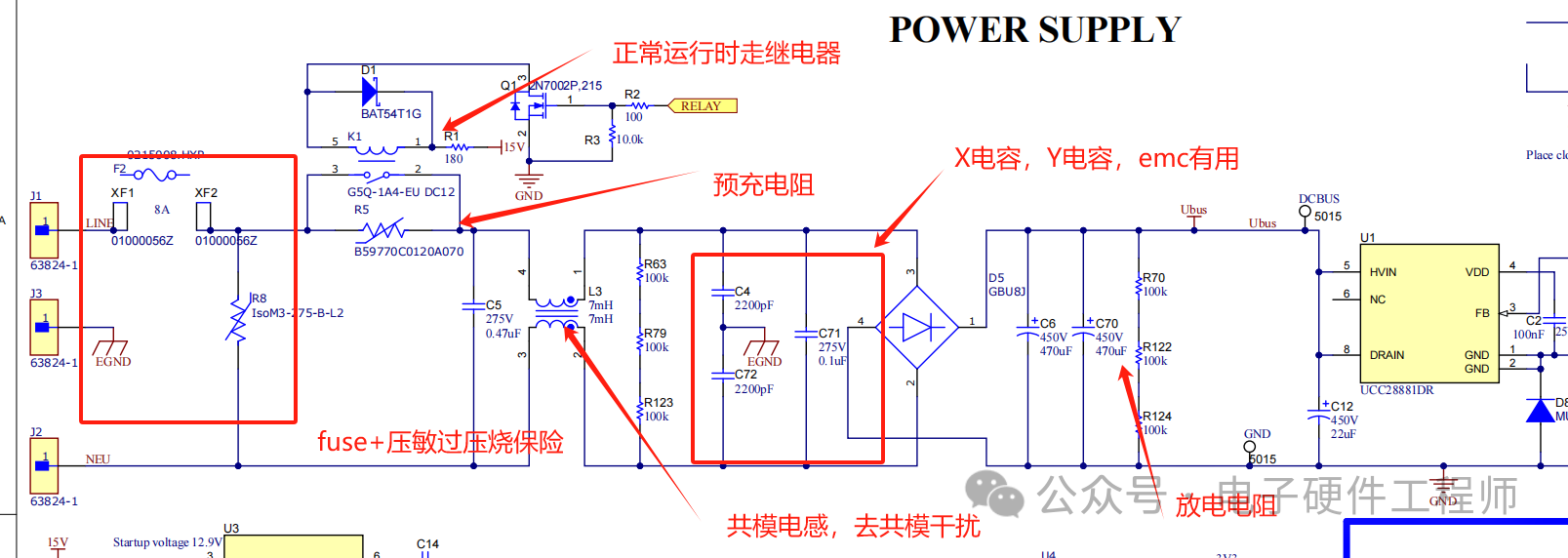

在这里插入图片描述

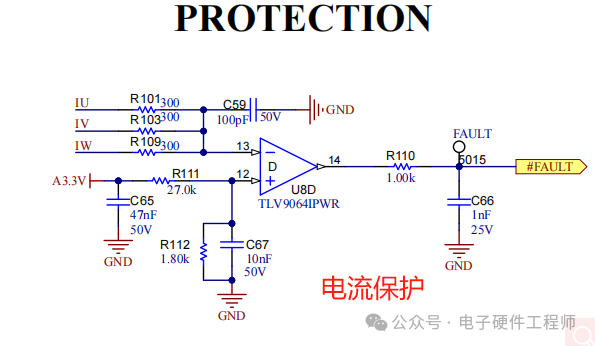

在这里插入图片描述

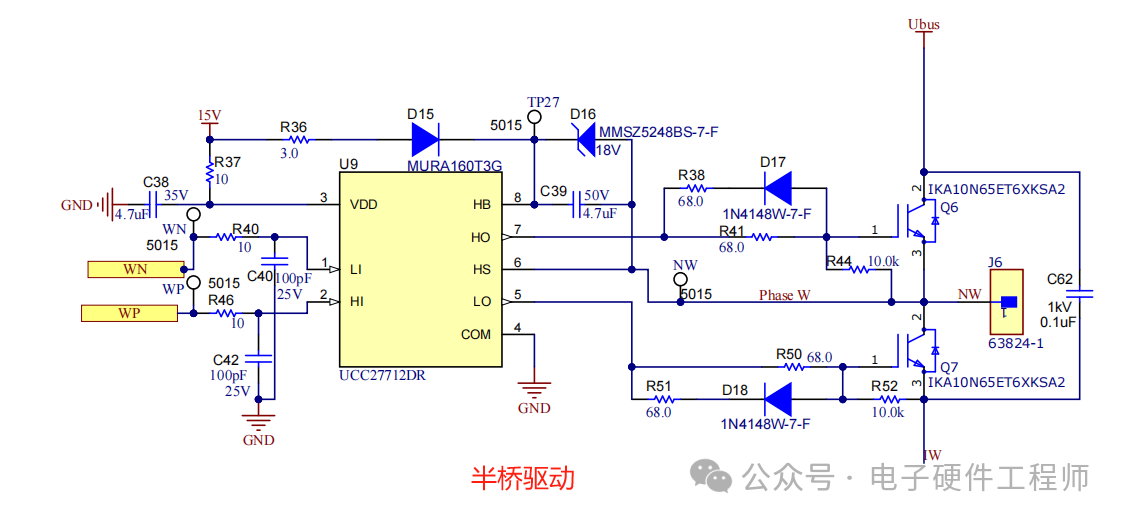

在这里插入图片描述
在这里插入图片描述
