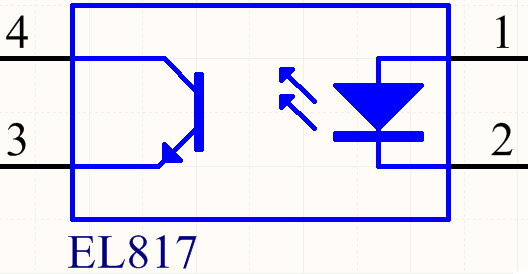

光耦的结构一般为:
内部包含一个发光二极管和一个光电三极管。
发光二极管可以直接用万用表的二极管档测,可以对比好的光耦,看看二极管的导通电压是否一致,偏差太大就可以确定光耦坏了。
受光的三极管可以通过,给发光侧串一个电阻,然后调节供电电压,测量3、4脚间电阻来确定好坏。随着发光二极管的电流变大,发光增强,受光三极管的电阻会变小。同样道理和好的光耦做对比,如果偏差太大就可以确定坏了。
光耦的结构一般为:
内部包含一个发光二极管和一个光电三极管。
发光二极管可以直接用万用表的二极管档测,可以对比好的光耦,看看二极管的导通电压是否一致,偏差太大就可以确定光耦坏了。
受光的三极管可以通过,给发光侧串一个电阻,然后调节供电电压,测量3、4脚间电阻来确定好坏。随着发光二极管的电流变大,发光增强,受光三极管的电阻会变小。同样道理和好的光耦做对比,如果偏差太大就可以确定坏了。
