STM32CubeMX软件的使用

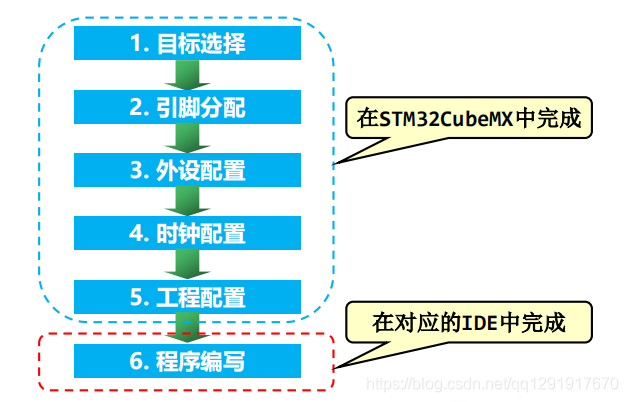

STM32CubeMX软件的使用步骤

利用MDK软件编写应用程序

1、集成MCU Finder功能，便于用户进行芯片选型
2、图形化方式配置时钟、片内外设，自动生成初始化代码
3、自动生成工程框架，支持MDK、EWARM等多种开发环境
4、提高开发效率，聚焦业务层的设计

1.1STM32CubeMX使用步骤

演示例程：驱动 NUCLEO-G431RE 板载指示灯

首先在桌面上新建一个文件夹，命名为CubeMX，用来存放例程代码。这里需要注意的地方是CubeMX建立的工程必须存放在英文路径下。

1.目标选择

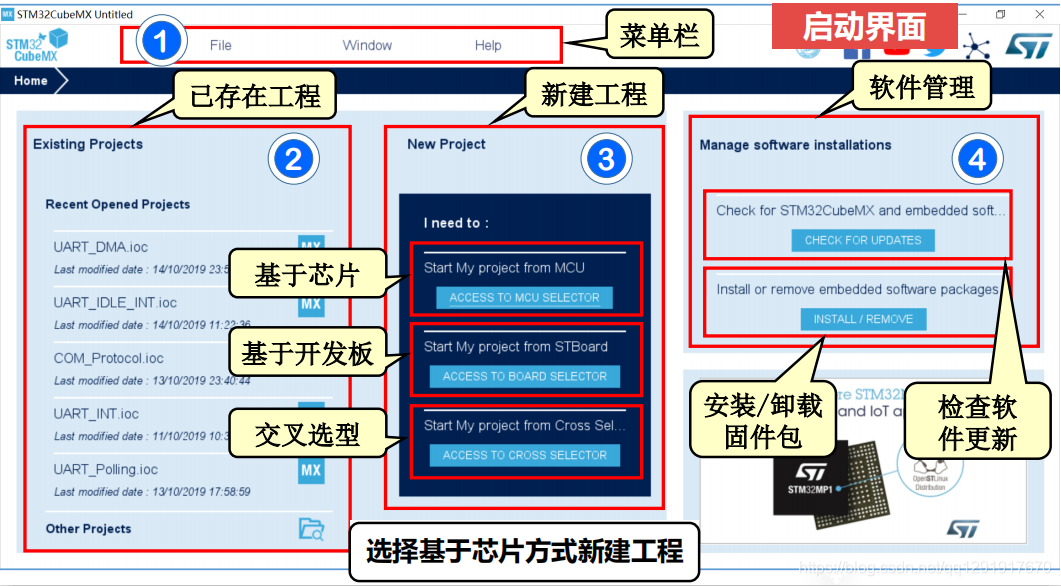

页面介绍：

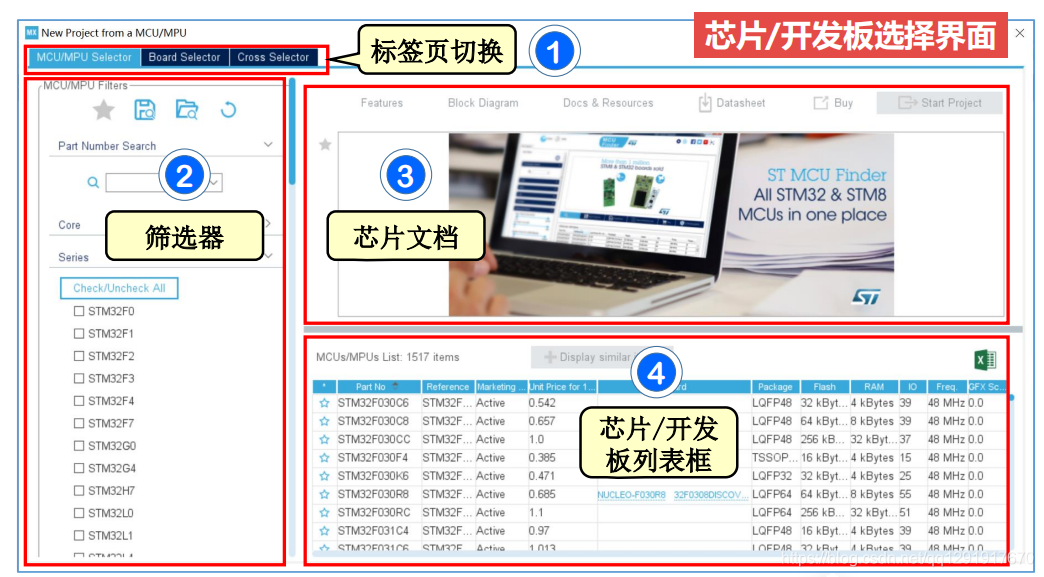

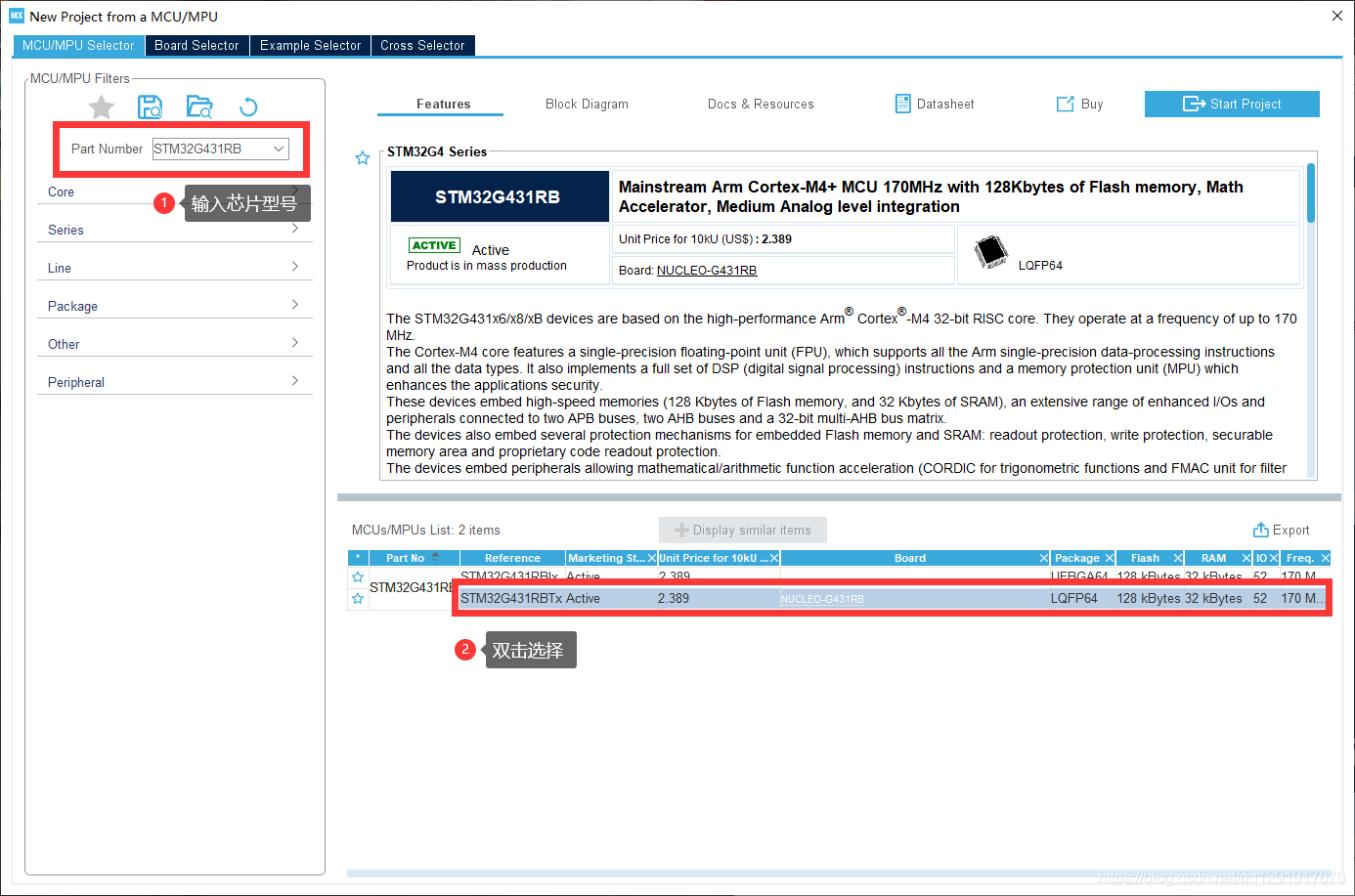

这里选择基于芯片方式新建工程，输入芯片型号后选择。

2.引脚分配

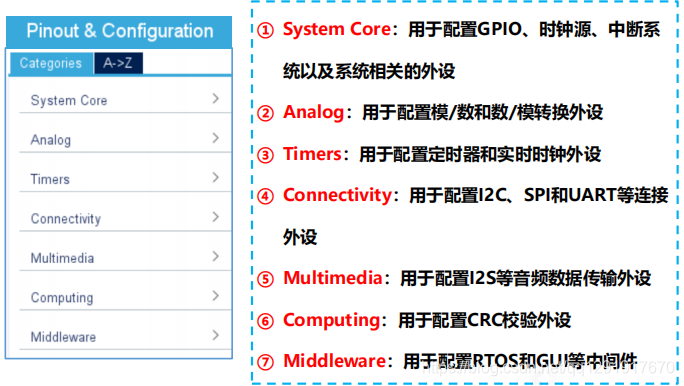

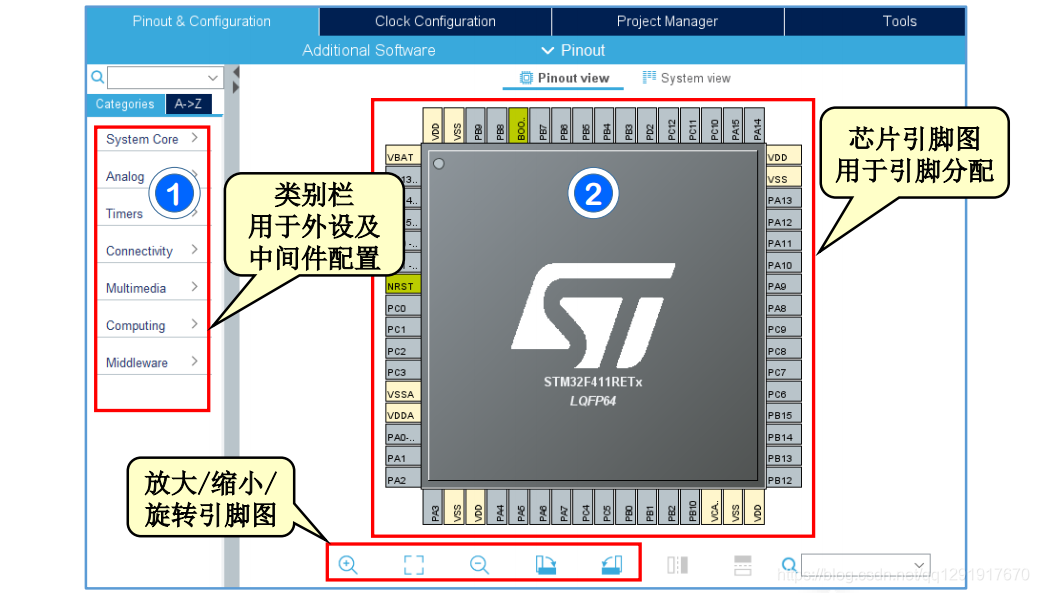

配置主界面介绍：

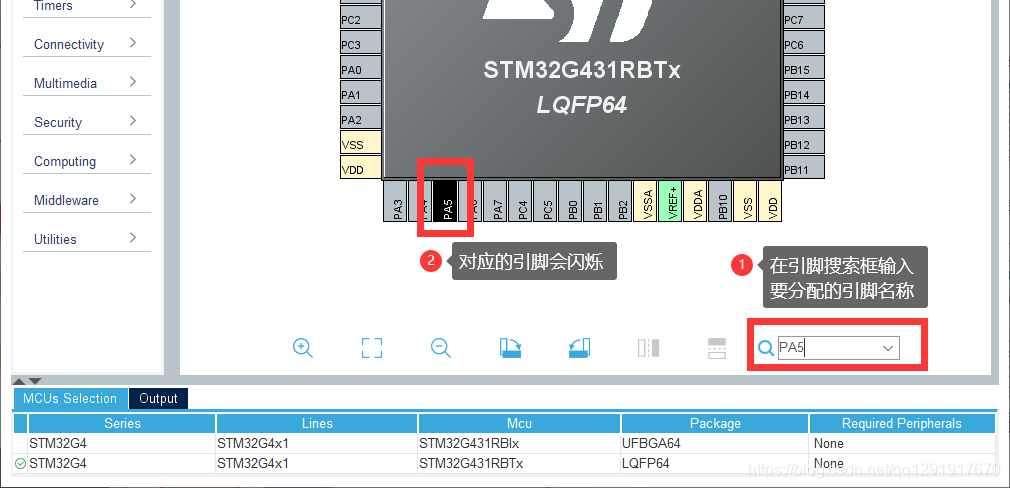

查找引脚

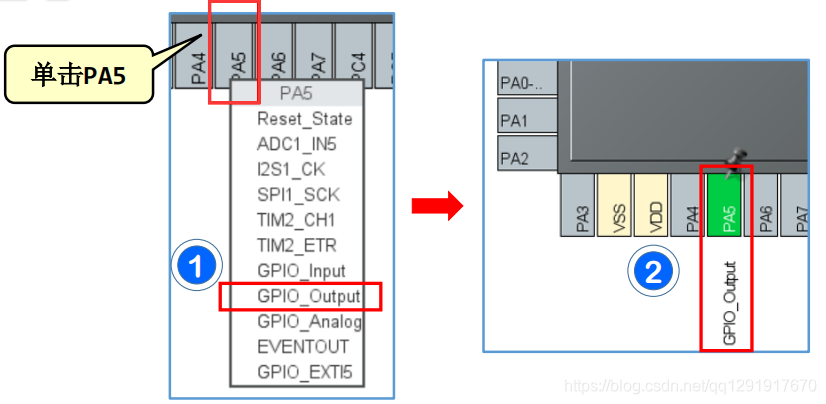

选择引脚功能：Nucleo开发板上利用PA5引脚作为通用I/O控制指示灯LD2

3.外设配置

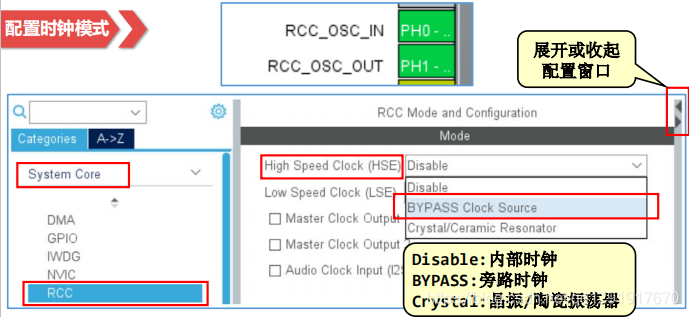

配置时钟模式：
配置调试接口

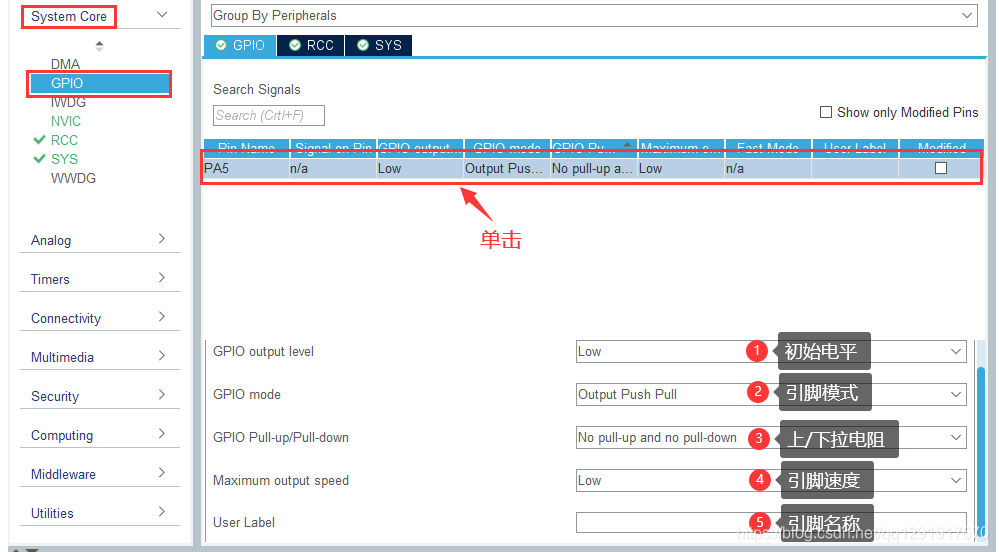

配置GPIO
PA5输出高电平，指示灯LD2开启、输出低电平，指示灯LD2关闭

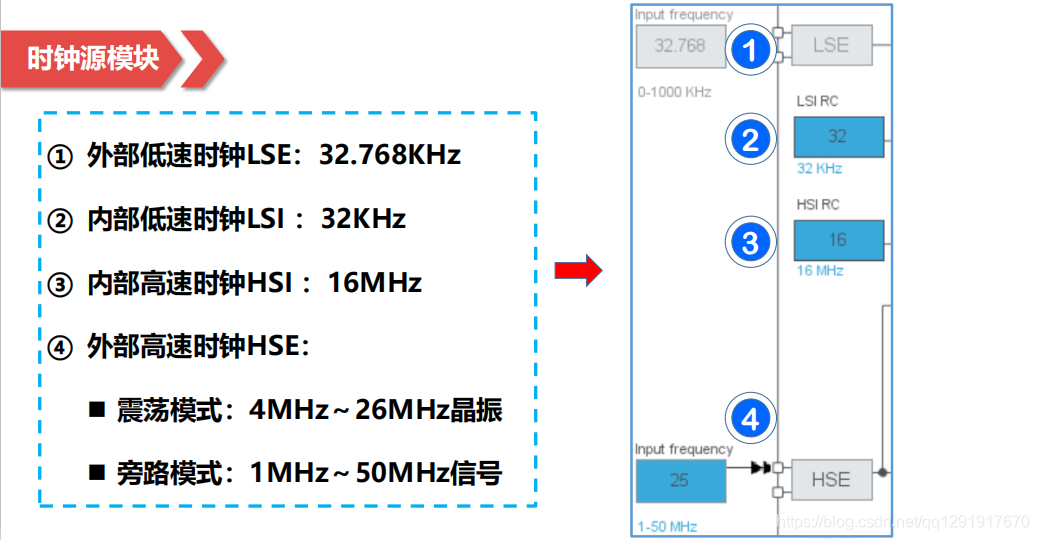

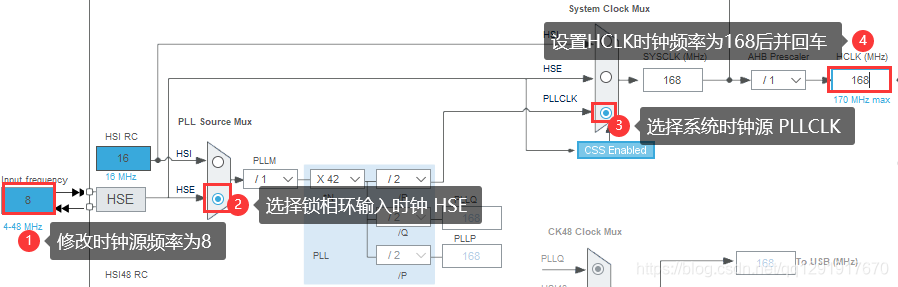

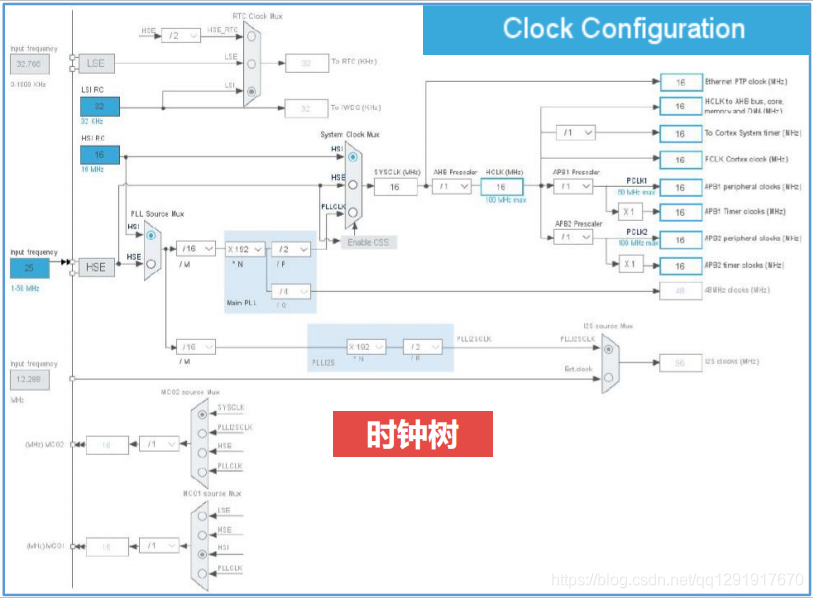

4.时钟配置

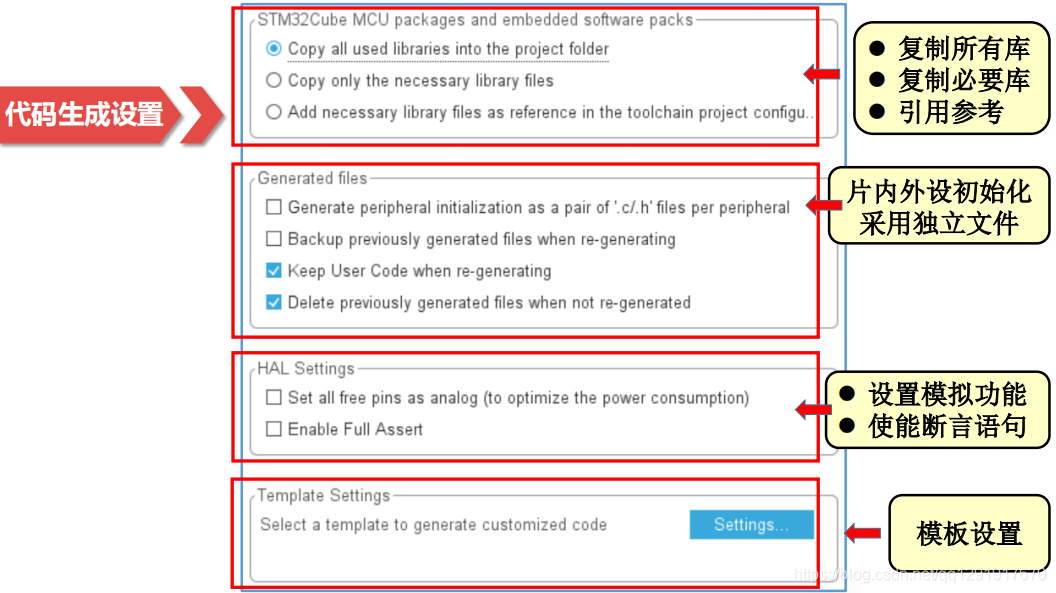

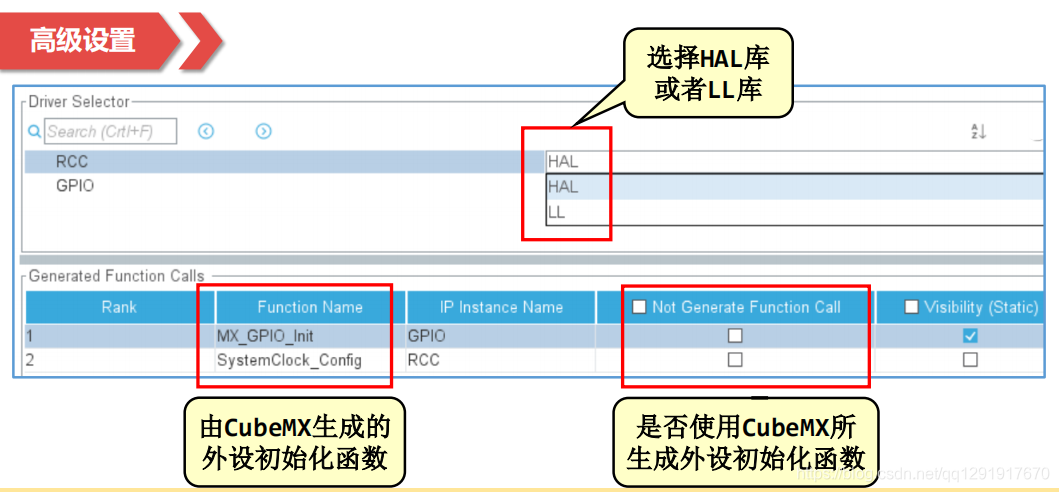

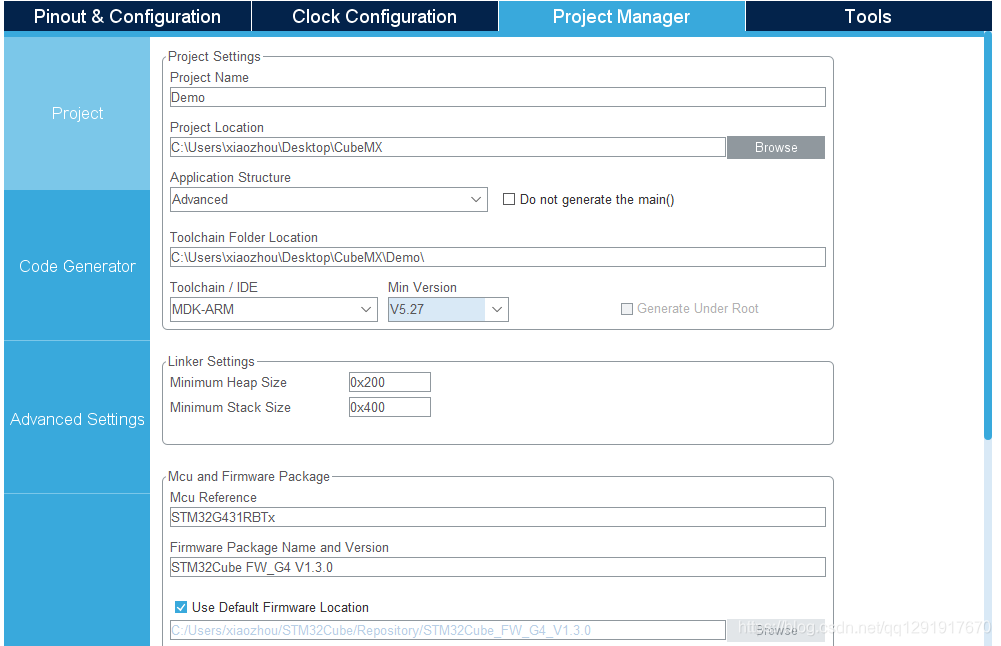

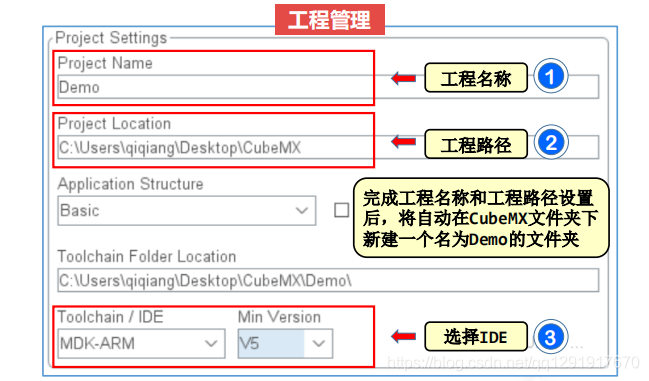

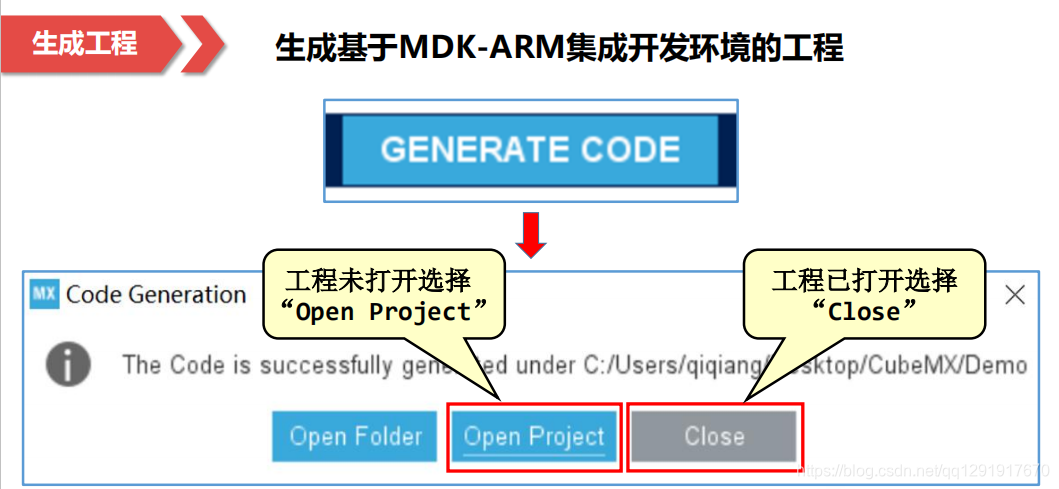

5.工程配置

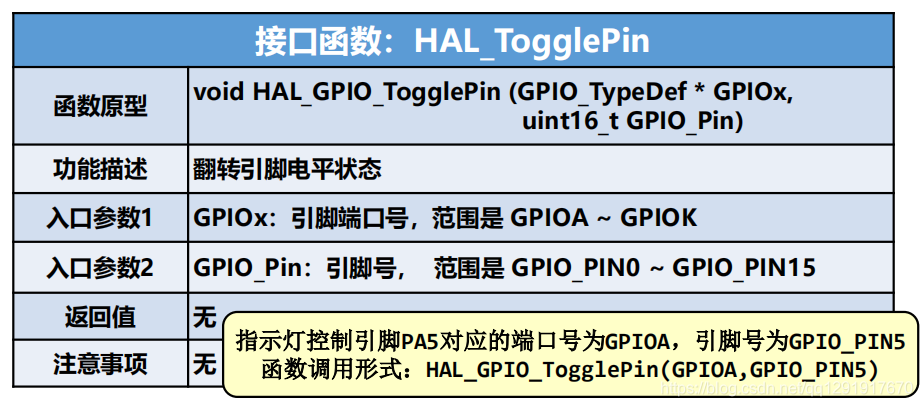

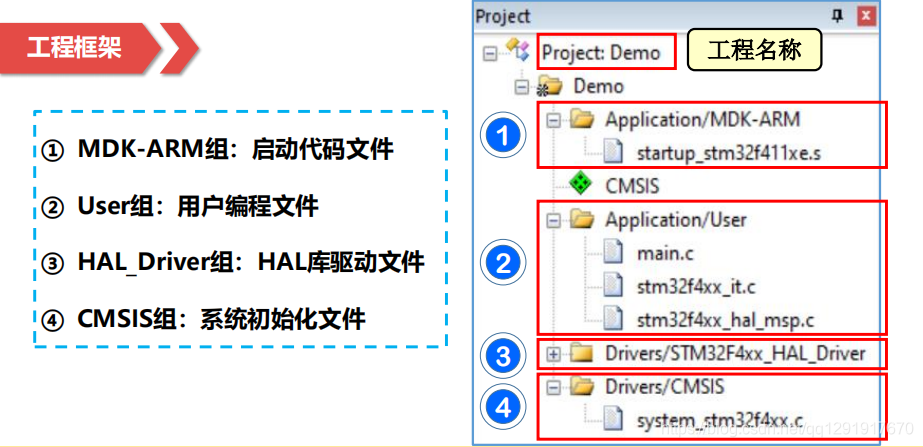

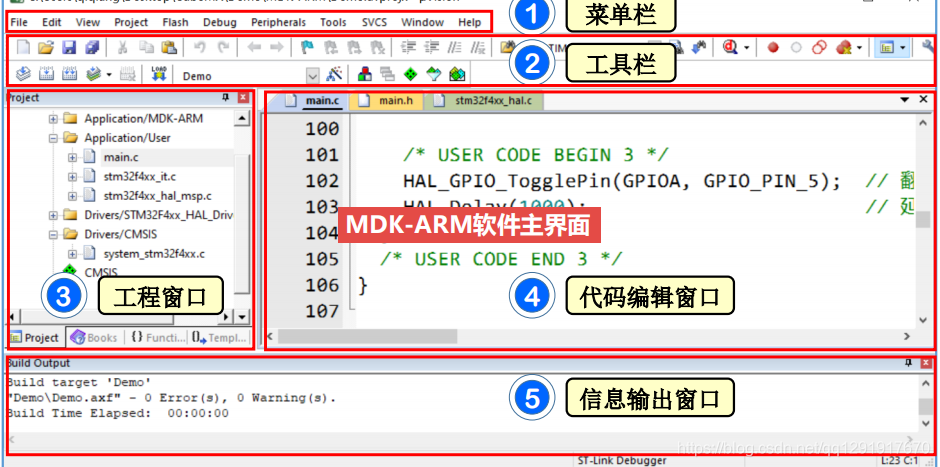

1.2在MDK中编写应用程序

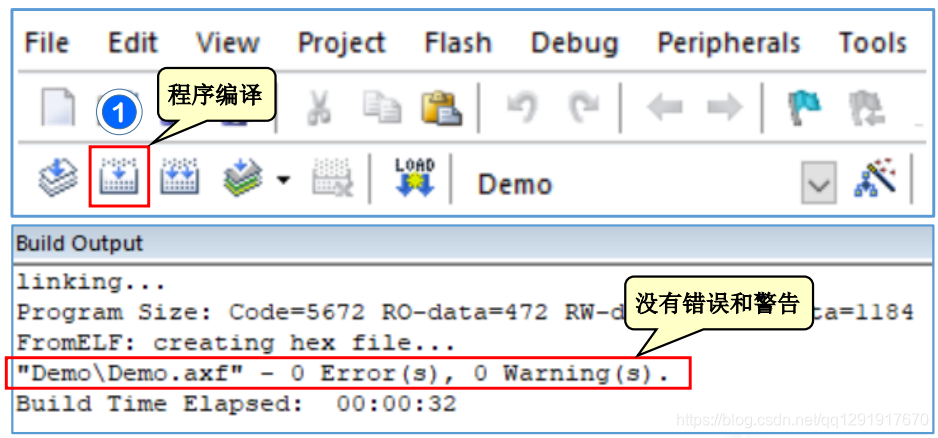

程序编译

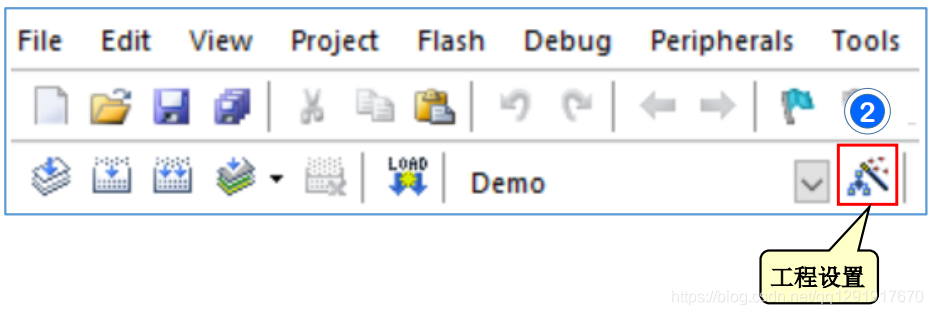

工程设置

仿真器设置

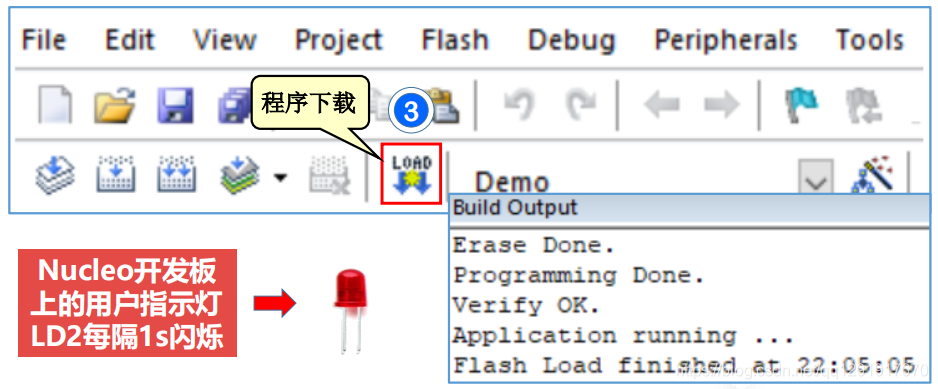

程序下载：如果程序下载后没有执行，可以按下复位按键，确保程序执行
