前言

  前面输出了HDMI，LVDS，MIPI-DSI，这里还有一个常用的显示接口就是VGA了，这个用的不多了，一般板子都是hdmi了。
  本篇分析底板VGA电路。

VGA接口

  VGA（Video Graphics Array）视频图形阵列是IBM于1987年提出的一个使用模拟信号的电脑显示标准。VGA接口即电脑采用VGA标准输出数据的专用接口。VGA接口共有15针，分成3排，每排5个孔，显卡上应用最为广泛的接口类型，绝大多数显卡都带有此种接口。它传输红、绿、蓝模拟信号以及同步信号(水平和垂直信号)。
  

VGA电路分析

开发板的底板原理图

VGA接口

  

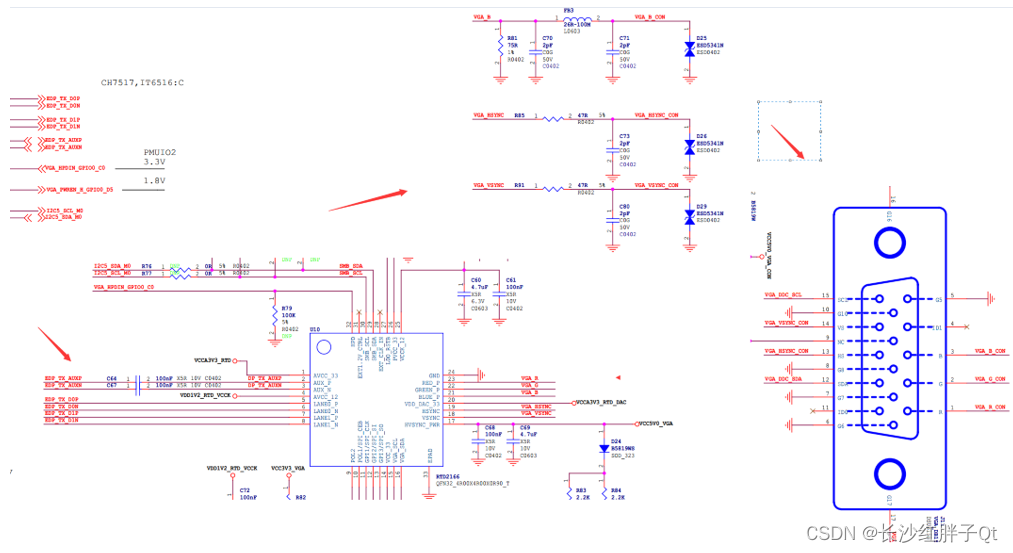

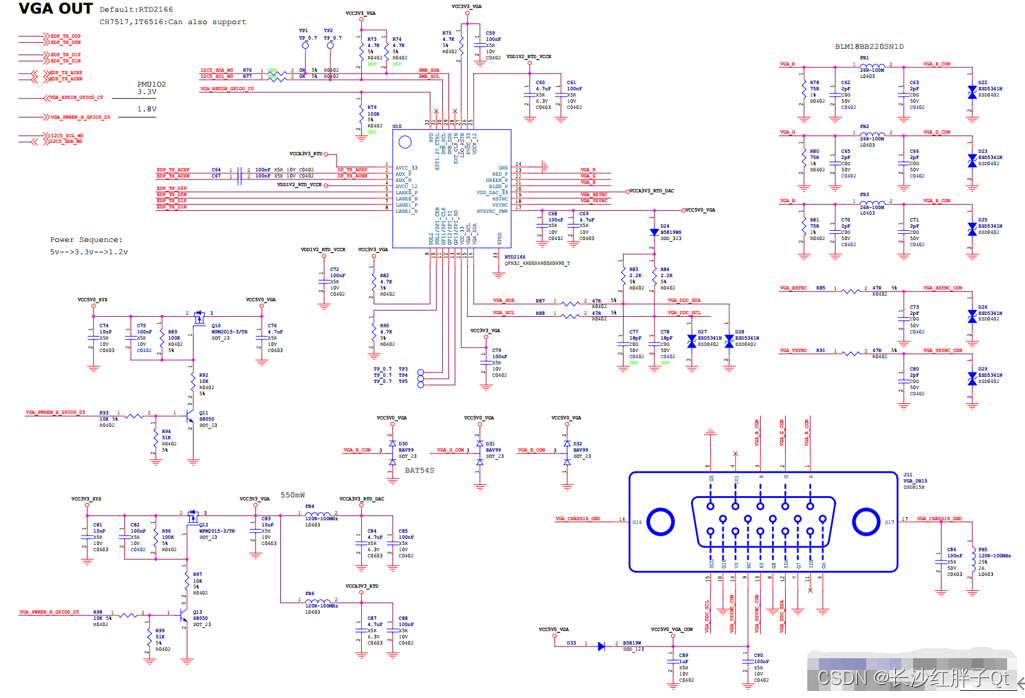

  这里底板还有点复杂，我们从引脚引出或者VGA接口开始分析，从VGA黑核心板出来的引脚开始：
  

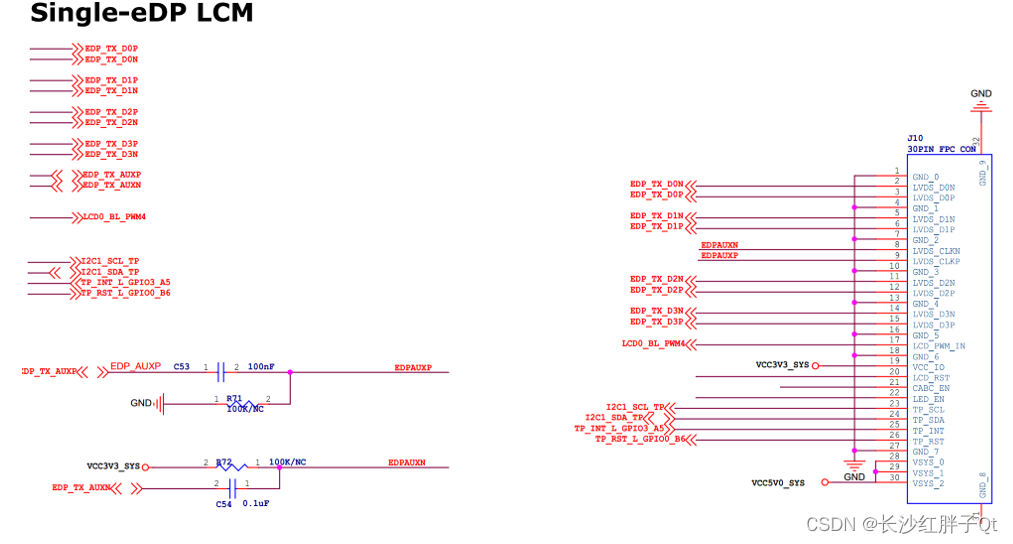

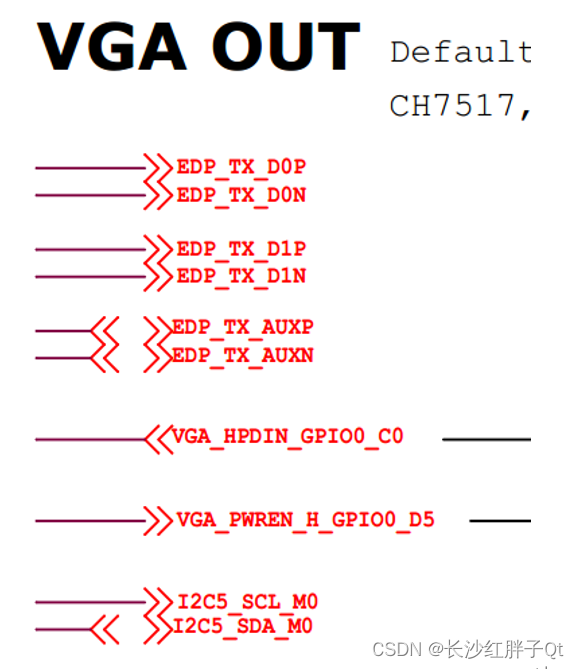

  看起来，这里的VGA是从EDP信号转换出来的，我们看EDP，也输出了EDP的接口信号：
  

  确认是转换出来的：
  

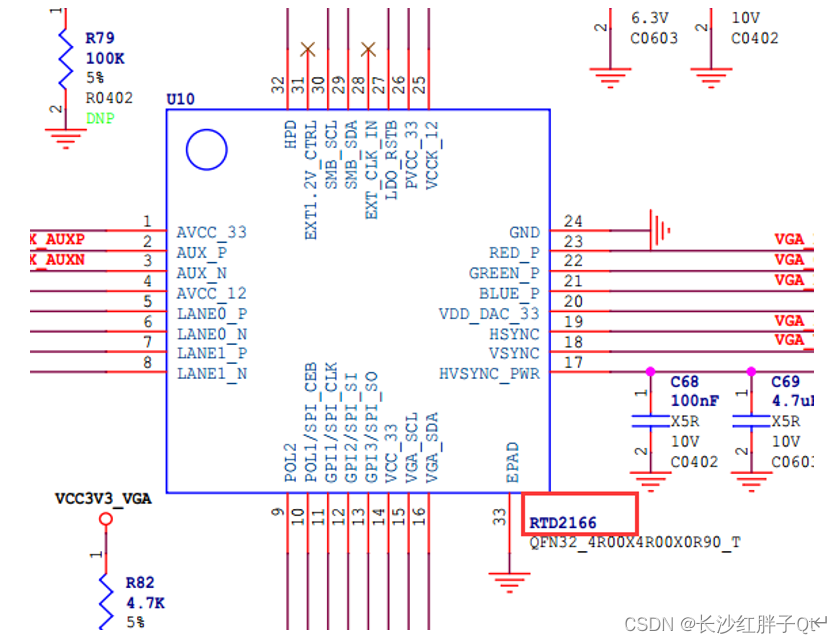

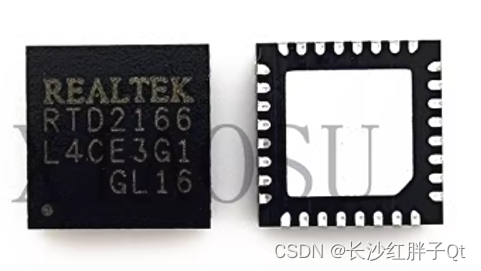

  使用的是RTD2166芯片：
  

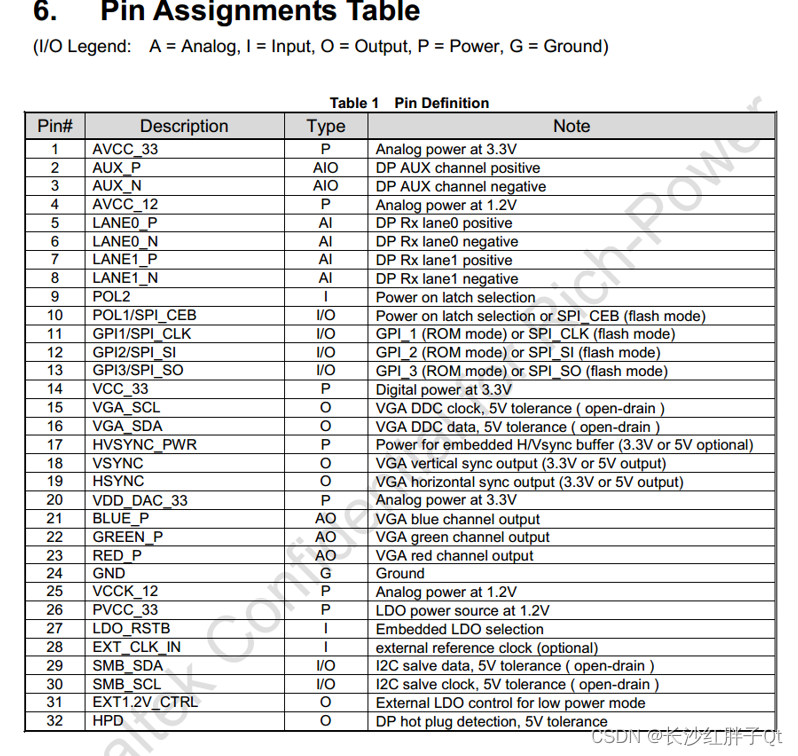

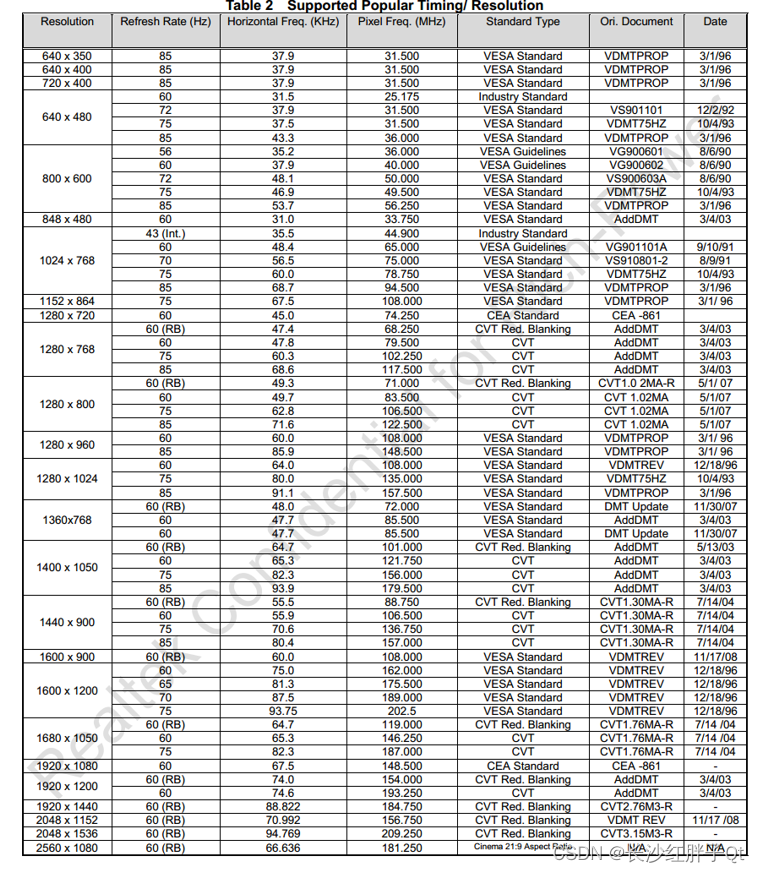

  这是DP转VGA方案芯片（IT6516/RTD2166/CS5212），所以底板的VGA是DP转换方案出来的。

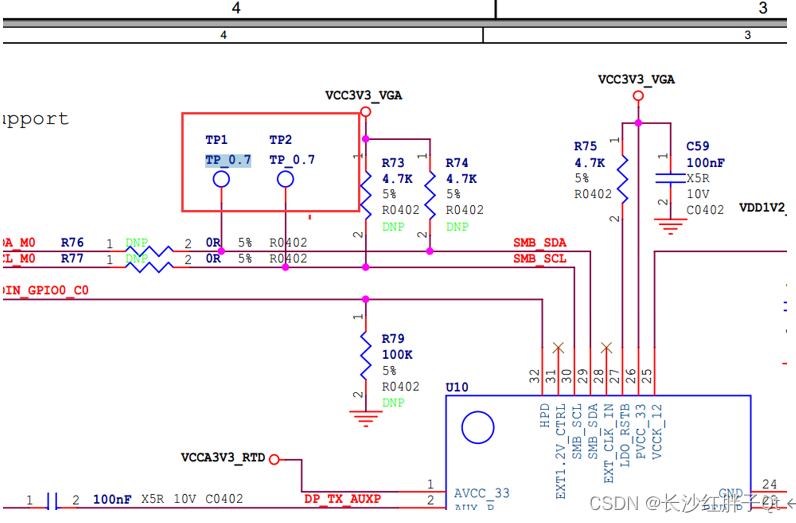

TP_0.7并未实际有连接，可能是做得孔洞，方便测量电路电压是否完好（跟方案商确认，这地方测量是3.3V的表示正常）。
  

  用的是转换方案，这个相当于一个DP转VGA的方案做的模块，所以这个模块可以单独弄出来做个板子进行测试。

接插件封装

  

  

  
  

QFN封装

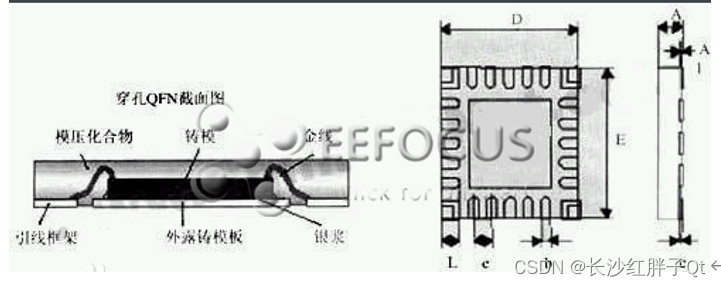

  QFN（Quad Flat No-leads Package，方形扁平无引脚封装），表面贴装型封装之一。QFN 是日本电子机械工业 会规定的名称。封装四侧配置有电极触点，由于无引脚，贴装占有面积比QFP 小，高度 比QFP 低。但是，当印刷基板与封装之间产生应力时，在电极接触处就不能得到缓解。因此电 极触点 难于做到QFP 的引脚那样多，一般从14 到100 左右。材料有陶瓷和塑料两种。当有LCC 标记时基本上都是陶瓷QFN。电极触点中心距1.27mm。塑料QFN 是以玻璃环氧树脂印刷基板基材的一种低成本封装。电极触点中心距除1.27mm 外， 还有0.65mm 和0.5mm 两种。这种封装也称为塑料LCC、PCLC、P-LCC 等。
  

总结

  由于不是芯片直接输出的，VGA我们目前不考虑做到我们自己的底板上，直接使用hdmi转vga模块即可。
