硬件实用技巧：核心板与底板之间的连接方式：DIP、板对板连接器、金手指和邮票孔

若该文为原创文章，转载请注明原文出处
本文章博客地址：https://hpzwl.blog.csdn.net/article/details/145632186

长沙红胖子Qt（长沙创微智科）博文大全：开发技术集合（包含Qt实用技术、树莓派、三维、OpenCV、OpenGL、ffmpeg、OSG、单片机、软硬结合等等）持续更新中…

硬件相关开发

前言

  项目/产品使用核心板的模式，那么核心板的连接方式就有四种DIP直插、板对板连接器、邮票孔和金手指。

DIP直插

  DIP就是以前的元器件封装，直接DIP插入焊接，宿便找了个，如下图：
  

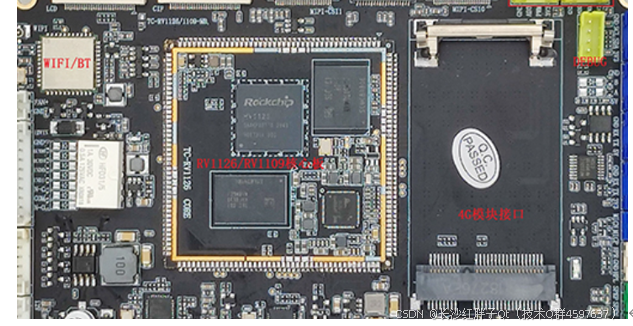

  可以定制自己的，一般来说，没有高速电路问题不大，但是这种方式对于复杂的底板可能布线就比较麻烦，因为一般来说相对高速一点的电路，在DIP双控之间是不建议过线的。
  目前为止，笔者接触过一家专业做音视频的公司，其核心板采用这种方式，并且配有测试夹具，其是比较专门的公司了，硬件制作生产经验长沙十几年，每月出货稳定。

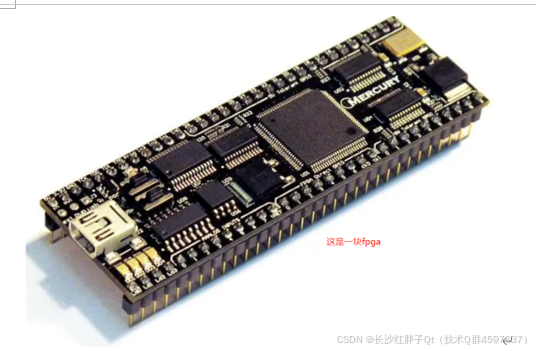

  以下是一款fpga的dip模式，如下图：
  

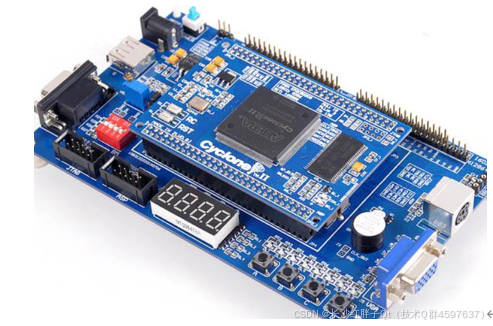

板对板连接器

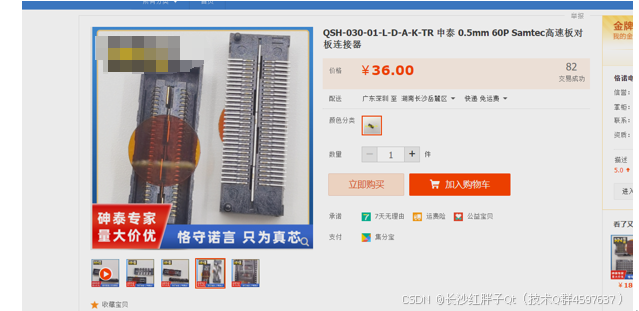

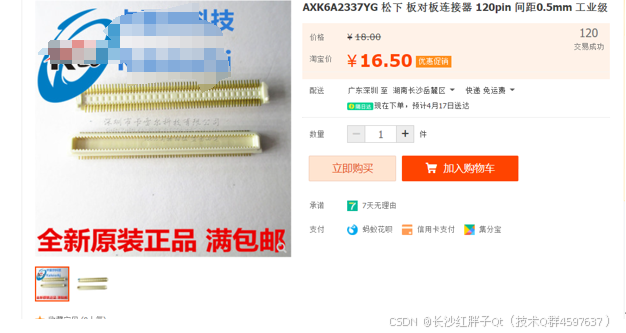

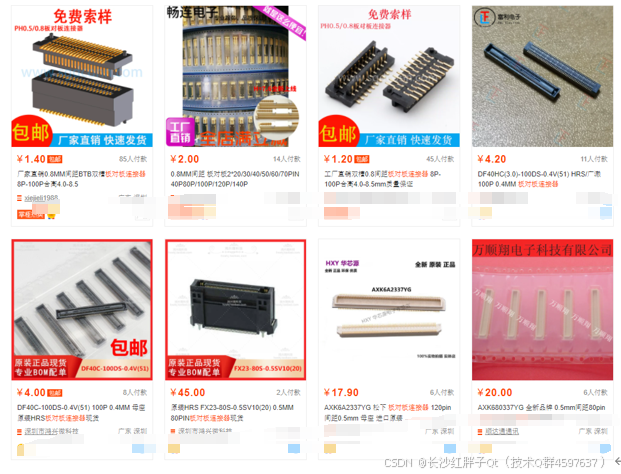

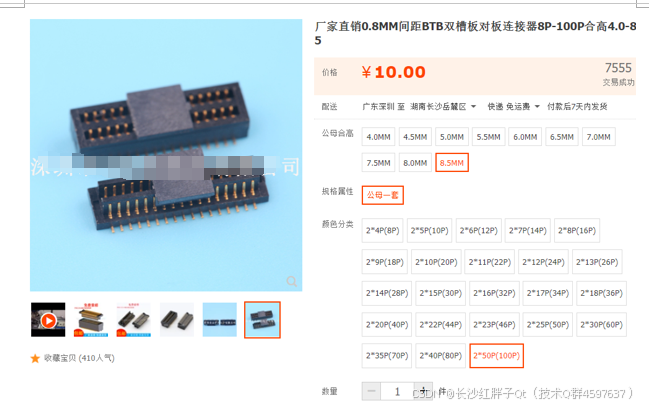

  如名字一样，直接对压在一起，就连接起来了，方便快捷，就是价格比较贵，硬件本来就是薄利多销，价格入下图，请自品。
  

  

  

  

  看这个价格就直接吓退了。

邮票孔

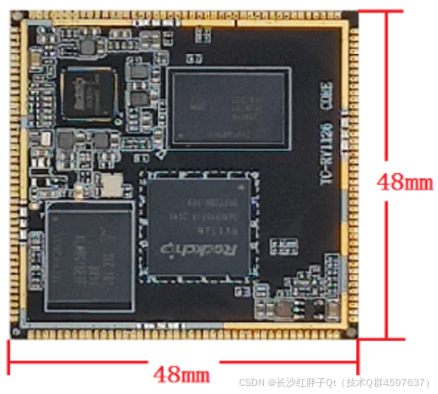

  在两个板子的边缘通过一小块板材进行连接，而这一小块板材与两块板的连接处有许多小孔，这样容易掰断。掰断之后板子的边缘像邮票的边缘，因此这种拼板方式被称为邮票孔。
  随着对电路板模块的需求增加，在印刷电路板制造中，逐渐变细的孔（也称为邮票孔）变得越来越普遍。对于不规则的PCB板，比如圆形的，这个时候就使用到邮票孔来进行拼板连接，因此邮票孔一般在异形板中使用的较多。
  如果论稳定性，那么邮票孔形状是最佳设计。DIP插针以及板对板连接器都比较难布线，并且焊接也比较麻烦，板对板连接器可以采用贴装的进口接口，可是却价格昂贵，并且多次插拔就会接触不良了。邮票孔低成本，布线容易并且稳定，焊接牢固，高度低，在抗震要求高的产品中是最佳的选择，但是邮票孔也带来一些麻烦，比如很难测试证明这个邮票孔核心板是否是好的，并且焊接上去很难拆卸下来，一旦拆卸邮票孔核心板和底板报废的风险很大。
  

  

  

金手指

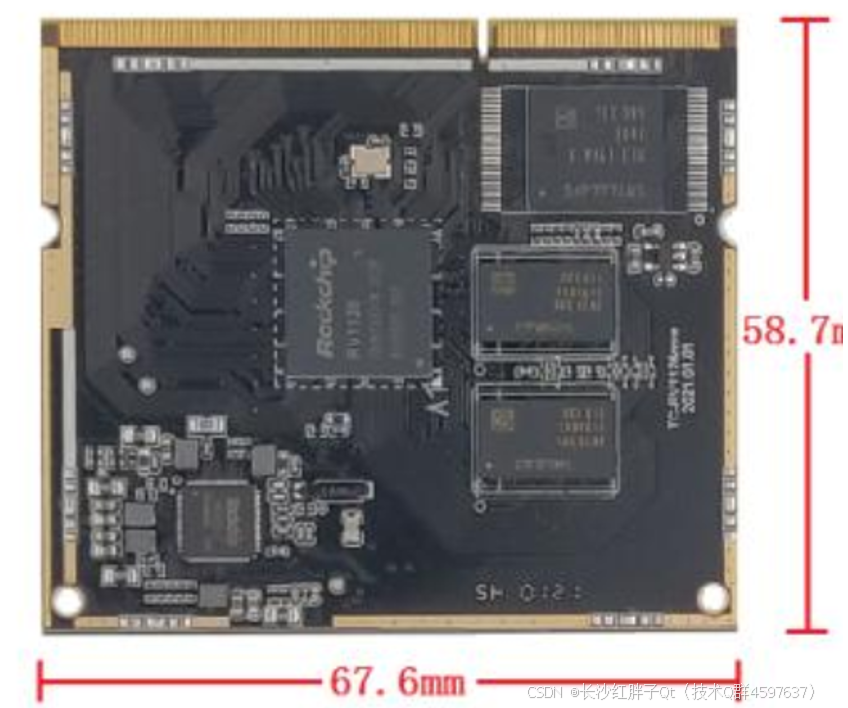

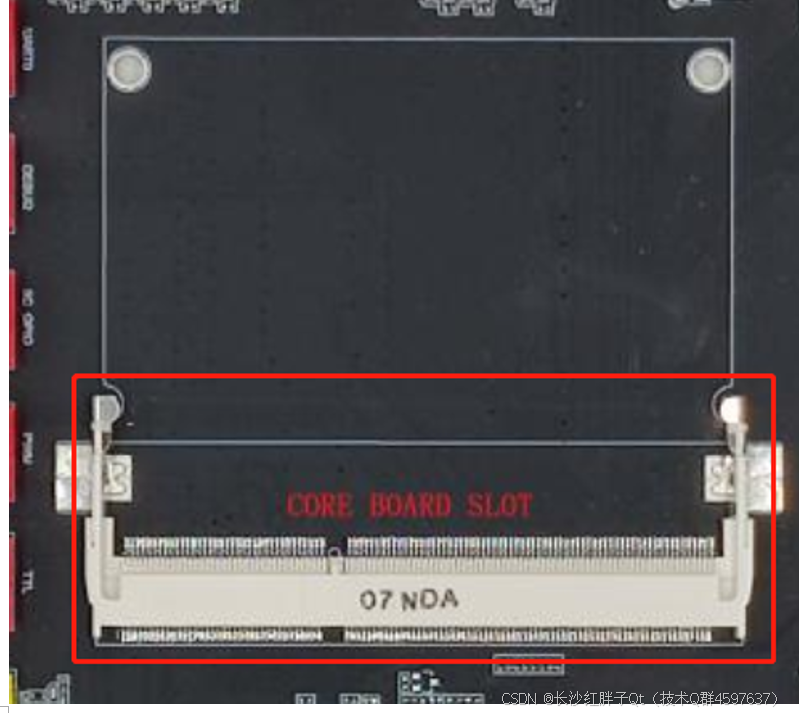

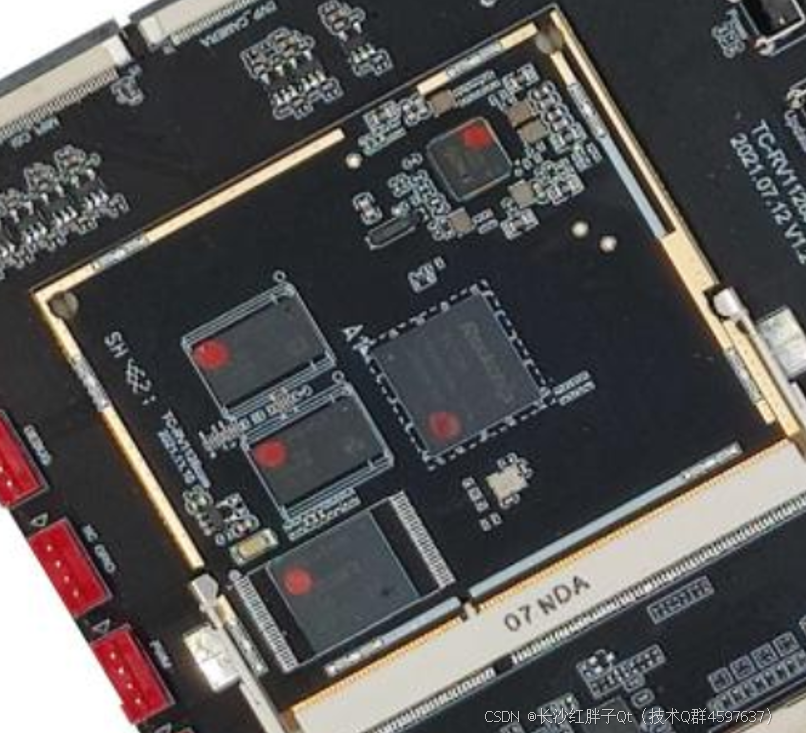

  金手指：(Gold Finger或称 Edge Connector)将PCB板一端插入连接器卡槽,用连接器的插接脚作为pcb板对外连接的出口,使焊盘或者铜皮与对应位置的插接脚接触来达到导通的目的,并在pcb板此焊盘或者铜皮上沉金或者镀上镍金,因为成手指形状。
  金手指的生产成本跟邮票孔差不多，根据我司供货商的价格，金手指使用的只是底板上比邮票孔多了一个接插件，这个接插件的价格再10-15RMB，根据量而定，为了方便有时候也不要太抠价格，1000PCS也就1万，但是有问题能迅速定位，给客户更好的反馈。
  
  

  

  

  
