Masking is implemented using the stencil buffer of the GPU.

即Mask是利用了GPU的模板缓冲来实现的，关于模板，打个简单的比方，就像一个面具，可以挡住一部分“脸”的显示一样。Mask的关键代码其实只有一行，如下（为方便理解，对代码做了简化处理）：

var maskMaterial = StencilMaterial.Add(baseMaterial, 1, StencilOp.Replace, CompareFunction.Always);

它的作用是为Mask对象生成一个特殊的材质，这个材质会将StencilBuffer的值置为1。同样的，在Image，Text和RawImage的基类 MaskableGraphic 中，有这样一行关键代码（为方便理解，对代码做了简化处理）：

var maskMat = StencilMaterial.Add(baseMaterial, 1, StencilOp.Keep, CompareFunction.Equal, 1, 0);

它的作用是为MaskableGraphic生成一个特殊的材质，这个材质在渲染时会取出StencilBuffer的值，判断是否为1，如果是才进行渲染。

注意上述对StencilBuffer的操作是逐像素的，这样即达到了Mask的效果。同样的，我们在上篇中简单将MaskableGraphic的逻辑反转为判断StencilBuffer是否不为1，即达到了挖洞的效果。

看起来好像挺简单的，那么背后的功臣——StencilBuffer，究竟是何方神圣呢？来看下Unity官方文档的说明：

The stencil buffer can be used as a general purpose per pixel mask for saving or discarding pixels.

The stencil buffer is usually an 8 bit integer per pixel. The value can be written to, increment or decremented. Subsequent draw calls can test against the value, to decide if a pixel should be discarded before running the pixel shader.

简单来说，gpu为每个像素点分配一个称之为stencil buffer的1字节大小的内存区域，这个区域可以用于保存或丢弃像素的目的。我们举个简单的例子来说明这个缓冲区的本质。

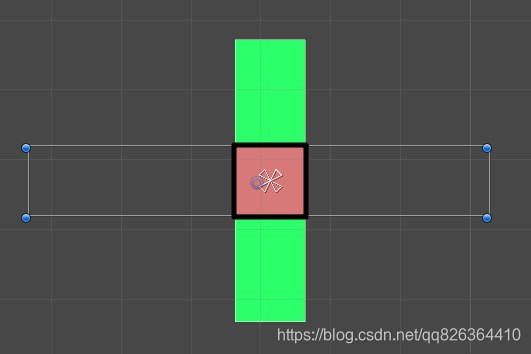

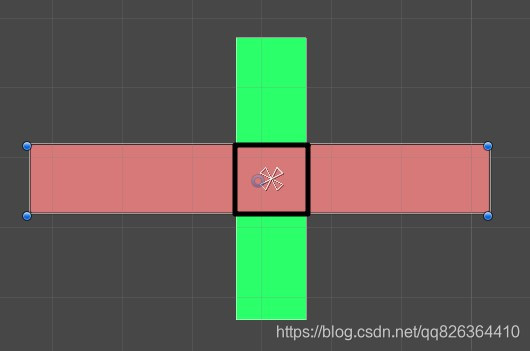

如上图所示，我们的场景中有1个红色图片和1个绿色图片，黑框范围内是它们重叠部分。一帧渲染开始，首先绿色图片将它覆盖范围的每个像素颜色“画”在屏幕上，然后红色图片也将自己的颜色画在屏幕上，就是图中的效果了。这种情况下，重叠区域内红色完全覆盖了绿色。接下来，我们为绿色图片添加Mask组件。于是变成了这样：

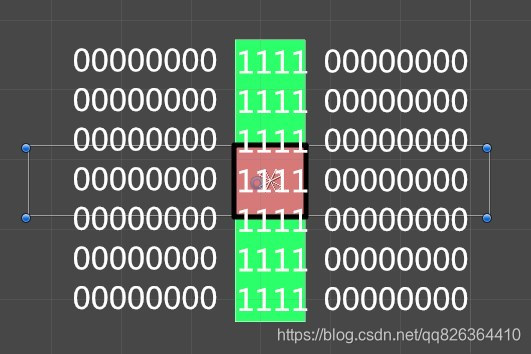

此时一帧渲染开始，首先绿色图片将它覆盖范围都涂上绿色，同时将每个像素的stencil buffer值设置为1，此时屏幕的stencil buffer分布如下：

然后轮到红色图片“绘画”，它在涂上红色前，会先取出这个点的stencil buffer值判断，在黑框范围内，这个值是1，于是继续画红色；在黑框范围外，这个值是0，于是不再画红色，最终达到了图中的效果。

所以从本质上来讲，stencil buffer是为了实现多个“绘画者”之间互相通信而存在的。由于gpu是流水线作业，它们之间无法直接通信，所以通过这种共享数据区的方式来传递消息，从而达到一些“不可告人”的目的。

理解了stencil的原理，我们再来看下它的语法。在unity shader中定义的语法格式如下（中括号内是可以修改的值，其余都是关键字）：

Stencil
{
    Ref [Value]
    Comp [CompFunction]
    Pass [PassOp]
    Fail [FailOp]
    ReadMask [Value]
    WriteMask [Value]
}

其中：

Ref表示要比较的值；
Comp表示比较方法（等于/不等于/大于/小于等）；
Pass/Fail表示当比较通过/不通过时对stencil buffer做什么操作（保留/替换/置0/增加/减少等）；
ReadMask/WriteMask表示取stencil buffer的值时用的mask（即可以忽略某些位）；

翻译一下就是：将stencil buffer的值与ReadMask与运算，然后与Ref值进行Comp比较，结果为true时进行Pass操作，否则进行Fail操作，操作值写入stencil buffer前先与WriteMask与运算。

最后，我们来看下Unity渲染UI组件时默认使用的Shader——UI/Default（略去了一些不相关内容）：

Shader "UI/Default"

{

Properties

{

……

_StencilComp ("Stencil Comparison", Float) = 8

_Stencil ("Stencil ID", Float) = 0

_StencilOp ("Stencil Operation", Float) = 0

_StencilWriteMask ("Stencil Write Mask", Float) = 255

_StencilReadMask ("Stencil Read Mask", Float) = 255

……

}

SubShader

{

……

Stencil

{

Ref [_Stencil]

Comp [_StencilComp]

Pass [_StencilOp]

ReadMask [_StencilReadMask]

WriteMask [_StencilWriteMask]

}

……

Pass

{

……

}

}

}

以及我们代码中调用的StencilMaterial.Add的内部实现（略去了一些不相关内容）：

public static Material Add(Material baseMat, int stencilID, StencilOp operation, CompareFunction compareFunction, ColorWriteMask colorWriteMask, int readMask, int writeMask)

{

……

var newEnt = new MatEntry();

newEnt.count = 1;

newEnt.baseMat = baseMat;

newEnt.customMat = new Material(baseMat);

……

newEnt.customMat.SetInt("_Stencil", stencilID);

newEnt.customMat.SetInt("_StencilOp", (int)operation);

newEnt.customMat.SetInt("_StencilComp", (int)compareFunction);

newEnt.customMat.SetInt("_StencilReadMask", readMask);

newEnt.customMat.SetInt("_StencilWriteMask", writeMask);

newEnt.customMat.SetInt("_ColorMask", (int)colorWriteMask);

newEnt.customMat.SetInt("_UseAlphaClip", newEnt.useAlphaClip ? 1 : 0);

m_List.Add(newEnt);

return newEnt.customMat;

}

可以看到这个方法只是帮助我们生成了一个材质并填充了Stencil相关的参数。至于Mask只能作用于它的子级的限制，则完全是代码层面的限制。那么，如果我们理解没错，事实上我们可以用更简单的方法——使用自定义材质，来完成上文提到的“挖洞”效果或者系统自带的“遮罩”效果。来验证下是不是这样。

首先创建示例场景：

如图所示，我们的场景中依次放置了blue/stencil/white/green/red/yellow等6张图片，它们都是标准的Image组件设置了颜色，没有任何特别的设置（请注意它们的顺序）。

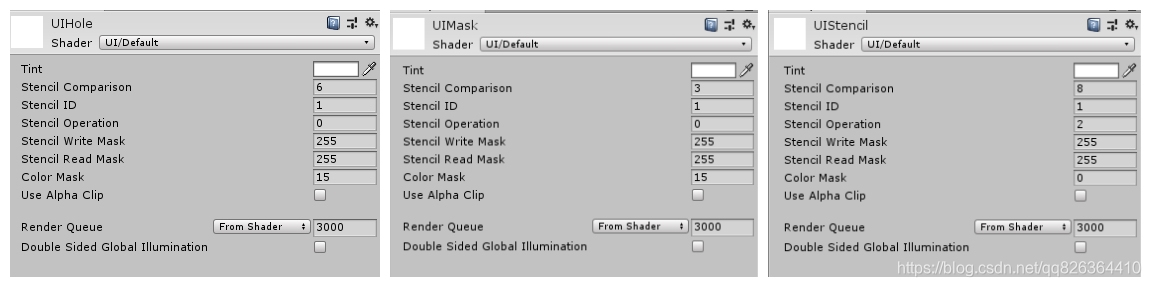

接下来我们创建3个材质，分别命名为UIStencil/UIMask/UIHole，为它们指定材质为UI/Default，并设置Stencil相关参数：

如果你读懂了前面的介绍，那么应该能够理解这几个材质的作用了。

这里补充一些知识点：

1. 上图中Stencil Operation对应UnityEngine.Rendering命名空间下的StencilOp枚举，对应Shader——UI/Default属性中的_StencilOp，比如填入2，对应StencilOp枚举的Replace = 2，表示用reference value代替stencil buffer的值。

namespace UnityEngine.Rendering
{
    //
    // 摘要:
    //     Specifies the operation that's performed on the stencil buffer when rendering.
    public enum StencilOp
    {
        //
        // 摘要:
        //     Keeps the current stencil value.
        Keep = 0,
        //
        // 摘要:
        //     Sets the stencil buffer value to zero.
        Zero = 1,
        //
        // 摘要:
        //     Replace the stencil buffer value with reference value (specified in the shader).
        Replace = 2,
        //
        // 摘要:
        //     Increments the current stencil buffer value. Clamps to the maximum representable
        //     unsigned value.
        IncrementSaturate = 3,
        //
        // 摘要:
        //     Decrements the current stencil buffer value. Clamps to 0.
        DecrementSaturate = 4,
        //
        // 摘要:
        //     Bitwise inverts the current stencil buffer value.
        Invert = 5,
        //
        // 摘要:
        //     Increments the current stencil buffer value. Wraps stencil buffer value to zero
        //     when incrementing the maximum representable unsigned value.
        IncrementWrap = 6,
        //
        // 摘要:
        //     Decrements the current stencil buffer value. Wraps stencil buffer value to the
        //     maximum representable unsigned value when decrementing a stencil buffer value
        //     of zero.
        DecrementWrap = 7
    }
}

2.上图中Stencil Comparison对应UnityEngine.Rendering命名空间下的CompareFunction枚举，对应Shader——UI/Default属性中的_StencilComp，比如填入8，对应CompareFunction枚举的Always = 8，表示无论是模版测试还是深度测试，都通过。

namespace UnityEngine.Rendering
{
    //
    // 摘要:
    //     Depth or stencil comparison function.
    public enum CompareFunction
    {
        //
        // 摘要:
        //     Depth or stencil test is disabled.
        Disabled = 0,
        //
        // 摘要:
        //     Never pass depth or stencil test.
        Never = 1,
        //
        // 摘要:
        //     Pass depth or stencil test when new value is less than old one.
        Less = 2,
        //
        // 摘要:
        //     Pass depth or stencil test when values are equal.
        Equal = 3,
        //
        // 摘要:
        //     Pass depth or stencil test when new value is less or equal than old one.
        LessEqual = 4,
        //
        // 摘要:
        //     Pass depth or stencil test when new value is greater than old one.
        Greater = 5,
        //
        // 摘要:
        //     Pass depth or stencil test when values are different.
        NotEqual = 6,
        //
        // 摘要:
        //     Pass depth or stencil test when new value is greater or equal than old one.
        GreaterEqual = 7,
        //
        // 摘要:
        //     Always pass depth or stencil test.
        Always = 8
    }
}

3.上图中Stencil ID就是一个数值，对应Shader——UI/Default属性中的_Stencil，也就是reference value，将要与stencil buffer比较的值。在Shader——UI/Default中，由newEnt.customMat.SetInt("_Stencil", stencilID);可以看出Stencil ID最终的应用类型是int类型，也就是说如果在上图设置1.5，最终使用的值将会是1。

这个很容易测试，在工程中把stencil-stencil节点的shader的Stencil ID改为1.5，而white和red节点的shader的Stencil ID为1，没有发生任何变化，假设是float类型，white和red将都会渲染出来。比如，stencil-stencil节点的shader的Stencil ID为1，white和red节点的shader的Stencil ID为2，white和red将都会渲染出来。

4.上图中ColorMask对应UnityEngine.Rendering命名空间下的ColorWriteMask枚举。当ColorMask为0时，表示屏蔽颜色的输出，即不输出颜色到屏幕。当ColorMask为15时，对应ColorWriteMask枚举中的All = 15，即输出所有颜色到屏幕。

namespace UnityEngine.Rendering
{
    //
    // 摘要:
    //     Specifies which color components will get written into the target framebuffer.
    [Flags]
    public enum ColorWriteMask
    {
        //
        // 摘要:
        //     Write alpha component.
        Alpha = 1,
        //
        // 摘要:
        //     Write blue component.
        Blue = 2,
        //
        // 摘要:
        //     Write green component.
        Green = 4,
        //
        // 摘要:
        //     Write red component.
        Red = 8,
        //
        // 摘要:
        //     Write all components (R, G, B and Alpha).
        All = 15
    }
}

接下来，我们将场景中的图片改用我们自定义的材质来渲染（我在每个结点后面增加了它使用的材质名称）

可以发现，white/red图片与stencil重叠区域被挖空（white/red的Stencil Comparison为6，对应上面枚举中NotEqual = 6，也就是当reference value与stencil buffer的值不相等时，才渲染。stencil层先渲染，Stencil Operation为2，对应枚举中Replace = 2，表示用reference value代替stencil buffer的值，因此当前stencil buffer的值被设置为stencil的Stencil ID，同时与white/red图片的Stencil ID一致，因此在与stencil重叠区域不渲染white/red图片）

而green/yellow则只保留了与stencil的重叠区域（green/yellow的Stencil Comparison为3，对应上面枚举中Equal = 3，也就是当reference value与stencil buffer的值相等时，才渲染。当前stencil buffer的值被设置为stencil的Stencil ID，同时与green/yellow的Stencil ID一致，因此在与stencil重叠区域渲染white/red图片；在与stencil未重叠区域，stencil buffer的值还是默认为0，与green/yellow的Stencil ID不一致，因此在与stencil未重叠区域不渲染white/red图片）。

blue没有受到影响（因为blue层先渲染，不受影响）。同时它们也不受结点关系的影响（只要保证渲染顺序即可，因为UGUI从上往下依次渲染）。这正与我们的猜测一致。

在这个示例中，我们的stencil材质模拟了uGUI中Mask组件的作用，mask材质模拟了MaskableGraphic组件的作用，而hole模拟了上一篇文章中HoleImage组件的作用。通过这个例子可以发现，事实上Mask组件只是标记了一处特定的区域，真正决定要“Mask”的行为是在Image的渲染中判断的。正因此，我们的例子中stencil图片可以同时起到Mask和Hole的作用。

您也可以尝试修改这几个材质的数值，观察场景的变化，可有助于更深刻理解这一模型的工作过程。

示例场景下载（使用Unity 2018.1.9f2 创建）

链接：https://pan.baidu.com/s/1cXwNwNe9q0nqQNHPJuuIPA
提取码：u0nq

再来一个特效的例子：

这是一个奖池的特效，由底部的底板特效，中间的波动水纹特效，上层的圆形玻璃罩特效组成。要做到中间的波动水纹根据百分比显示高度，需要做到以下三点：

一是中间的波动水纹特效要让美术做成正方形，

二是底部的底板特效，设置Stencil Operation为2，Stencil ID为1，这样就用reference value代替stencil buffer的值。

最后，中间的波动水纹特效，设置Stencil ID为1，Stencil Comparison为3，表示当前stencil buffer的值与reference value相等时，渲染与底部特效重叠区域，这时当前stencil buffer的值为1，reference value也为1，就出现了中间的波动水纹特效。

总结：

转载自：http://www.sohu.com/a/211665096_99940808

在文章中，添加了一些当时自己不明白的知识点，也对Mask实现原理和Stencil模版测试的理解更深了一些。希望可以帮到你有需要的你，共勉之。
