社区发现算法——(Spectral Clustering)谱聚类算法

归一化的拉普拉斯(The unnormalized graph Laplacian):
$$L=D-W$$
其中D为对角度矩阵，W为权重邻接矩阵。

1.矩阵L满足以下性质：

• 对于任一向量$f\in {\mathbb{R}}^n$, 有$f^{\prime }Lf=\frac{1}{2}\sum _{i,j=1}^n{w}_{ij}(f_i-f_j{)}^2$.
• L是对称半正定的.
• L最小的特征值为0，对应的特征向量为常数向量$1$.
• L有n个非负的实值特征值$0={\lambda }_1\le {\lambda }_2\le ...\le {\lambda }_n$.

需要注意的是非归一化的拉普拉斯算子不依赖于邻接矩阵W的对角元素，所有在非对角线位置上和W重叠的邻接矩阵都会有相同的归一化图拉普拉斯L，图中的环不会改变L。

2.连通分支数量和L的谱：

设G是一个权重非负的无向图，L的0特征值的重数等于图中连通分支的数量。特征值0组成的特征空间由这些分量的指示向量$1$跨度。

归一化拉普拉斯(The normalized graph Laplacians):

有两种举证被称为归一化图拉普拉斯矩阵，两个矩阵都是密切相关的。
$$\begin{gathered} L_{sym}:=D^{-\frac{1}{2}}L{D}^{-\frac{1}{2}}=I-D^{-\frac{1}{2}}W{D}^{-\frac{1}{2}} \\ {L}_{rw}:=D^{-1}L=I-D^{-1}W \end{gathered}$$
其中第一个矩阵是对称矩阵，第二个与随机游走密切相关。

归一化拉普拉斯算子满足以下性质：

• 对于任一向量$f\in {\mathbb{R}}^n$, 有$f^{\prime }{L}_{sym}f=\frac{1}{2}\sum _{i,j=1}^n{w}_{ij}(\frac{f_i}{\sqrt{d_i}}-\frac{f_j}{\sqrt{d_j}}{)}^2$.
• $\lambda$是具有特征向量u的$L_{rw}$特征值当且仅当$\lambda$是具有特征向量$w=D^{\frac{1}{2}}u$的$L_{sym}$的特征值.
• $\lambda$是具有特征向量u的$L_{rw}$特征值当且仅当$\lambda$和u解决了广义特征问题$Lu=\lambda Du$.
• 0是$L_{rw}$的特征值，特征向量为常数向量$1$. 0是$L_{sym}$的特征值，特征向量为$D^{\frac{1}{2}}1$.
• $L_{sym},L_{rw}$是半正定的，具有n个非负特征值$0={\lambda }_1\le {\lambda }_2\le ...\le {\lambda }_n$.

连通分支数量和L的谱：

设G是一个权重非负的无向图，L的0特征值的重数等于图中连通分支的数量。

谱聚类算法：

通过一些相速度函数度量除相似度矩阵S，该矩阵为对称非负的。

非归一化谱聚类算法：

• 输入：相似度矩阵，聚类类别数目k.
• 计算非归一化拉普拉斯L
• 计算L最小的k个特征值对应的特征向量
• 设U是以这些特征向量作为每一列组成的矩阵
• 对于i=1…,n，设$y_i\in {\mathbb{R}}^k$是U第i行对应的向量
• 使用k-means算法将所有$y_i$聚类为k个社区$C_1,...,C_k$.
• 输出：社区 A 1 , . . . , A k    w i t h    A i = { j ∣ y j ∈ C i } A_1,...,A_k \;with\;A_i = \{j|y_j\in C_i\} A1​,...,Ak​withAi​={j∣yj​∈Ci​}.

归一化谱聚类算法$L_{rw}$：

• 输入：相似度矩阵，聚类类别数目k.

• 计算归一化拉普拉斯L

• 计算广义特征问题$Lu=\lambda Du$最小的K个广义特征向量

• 设U是以这些特征向量作为每一列组成的矩阵

• 对于i=1…,n，设$y_i\in {\mathbb{R}}^k$是U第i行对应的向量

• 使用k-means算法将所有$y_i$聚类为k个社区$C_1,...,C_k$.

• 输出：社区 A 1 , . . . , A k    w i t h    A i = { j ∣ y j ∈ C i } A_1,...,A_k \;with\;A_i = \{j|y_j\in C_i\} A1​,...,Ak​withAi​={j∣yj​∈Ci​}.

注意，该算法使用了L的广义特征向量，它对应于矩阵Lrw的特征向量。

归一化谱聚类算法$L_{sym}$：

• 输入：相似度矩阵，聚类类别数目k.
• 计算归一化拉普拉斯$L_{sym}$
• 计算$L_{sym}$ 最小的k个特征值对应的特征向量
• 设U是以这些特征向量作为每一列组成的矩阵
• 将U进行归一化每行化为范数1，形成矩阵$T\in {\mathbb{R}}^{n\times k}$，设置$t_{ij}=\frac{u_{ij}}{({\sum }_k{u}_{ik}^2{)}^{1/2}}$.
• 对于i=1…,n，设$y_i\in {\mathbb{R}}^k$是T第i行对应的向量
• 使用k-means算法将所有$y_i$聚类为k个社区$C_1,...,C_k$.
• 输出：社区 A 1 , . . . , A k    w i t h    A i = { j ∣ y j ∈ C i } A_1,...,A_k \;with\;A_i = \{j|y_j\in C_i\} A1​,...,Ak​withAi​={j∣yj​∈Ci​}.

除了它们使用了三种不同的拉普拉斯图外，上述三种算法看起来非常相似。它们的主要技巧是将抽象数据点x的表示改为y。正是由于拉普拉斯图的性质，这种表示的改变是有用的。这种表示方式的改变增强了数据中的集群属性，因此在新的表示方式中可以很容易地检测到集群。

我们可以从切图、随机游走、Perturbation theory的观点推导出谱聚类。

切图观点：

从切图的观点推导出谱聚类。

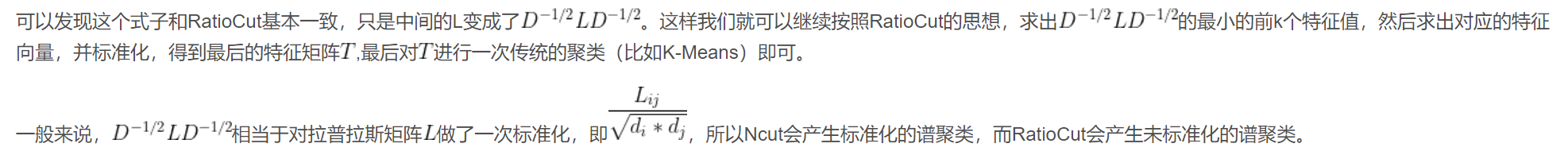

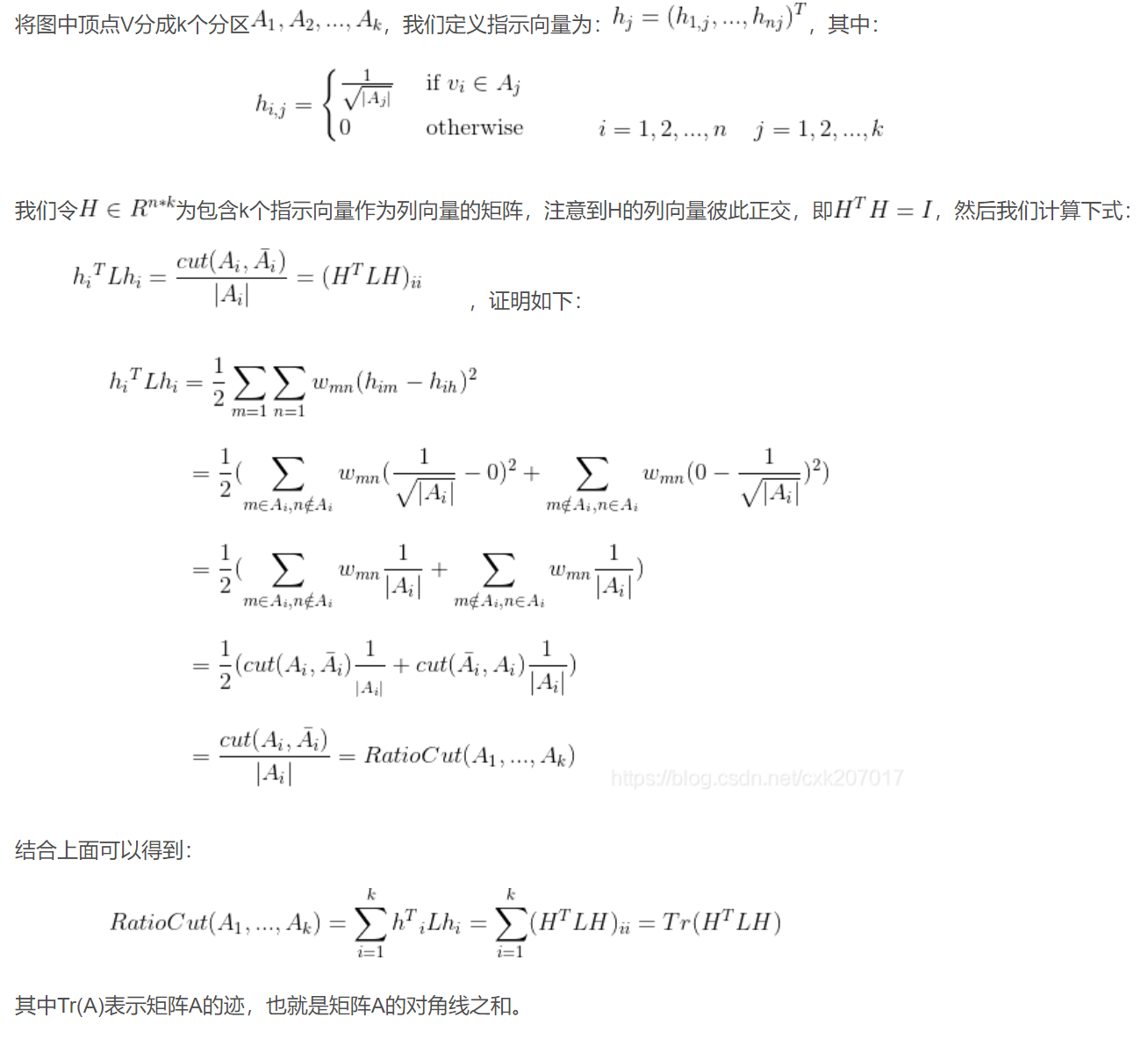

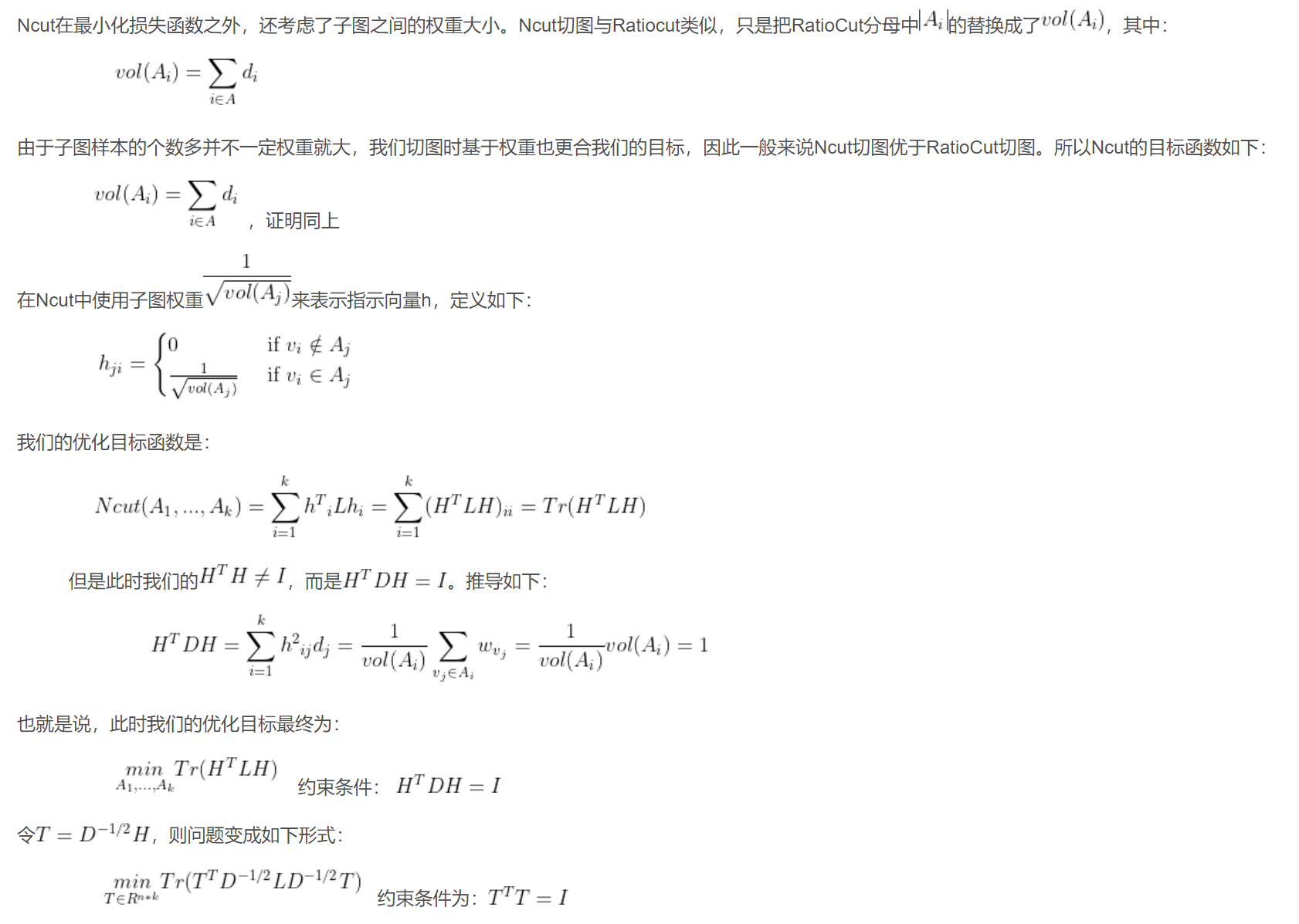

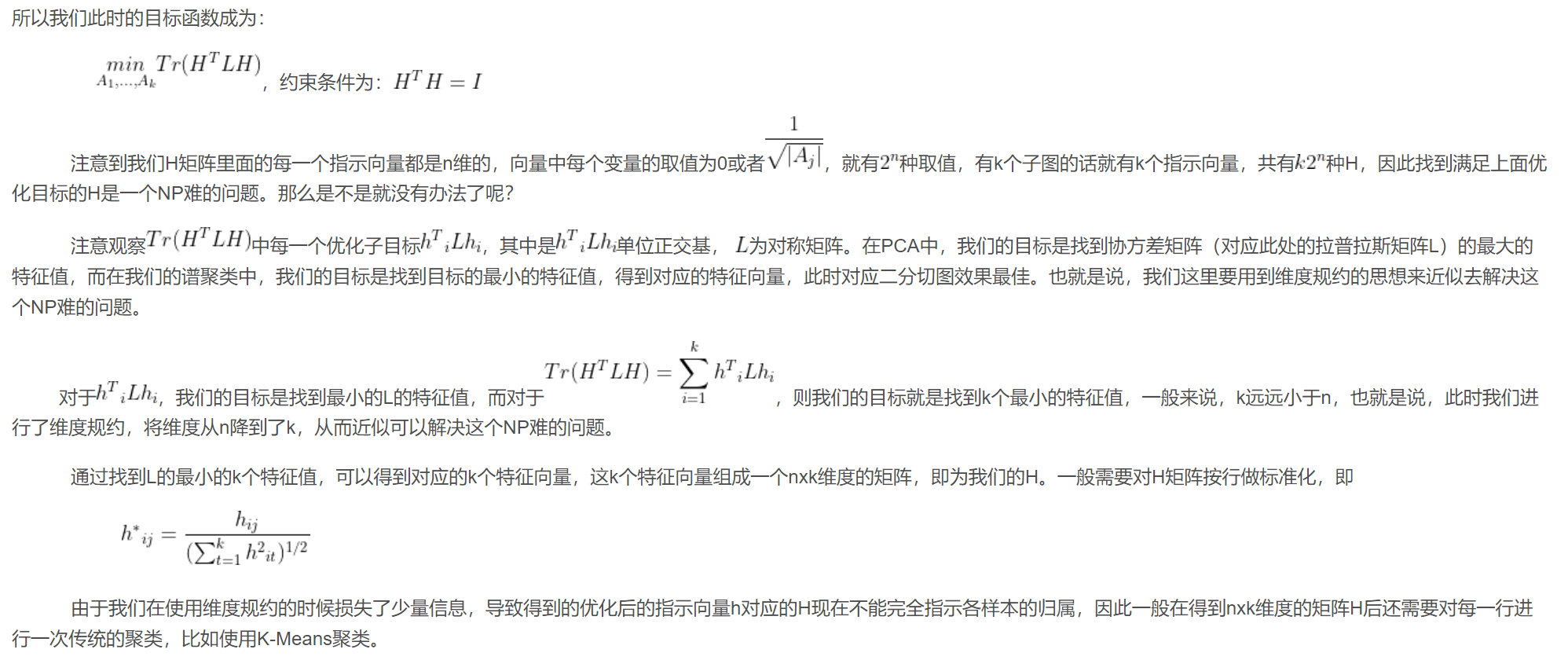

谱聚类（spectral clustering)及其实现详解_杨铖的博客-CSDN博客_谱聚类实现

我们想找到一种划分，使得不同社区之间的变得权重低，社区内的权重高。

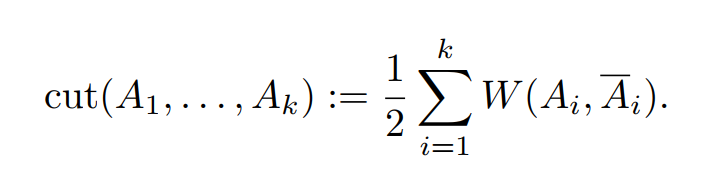

可以通过最小化下式实现：
意思是图中社区到其他社区的权重总和，前面的1/2防止每条边计算两次。但上式在实践中效果并不好，很多情况它的解只是简单的从图的其他部分分离出一个单独的顶点，这显然不是我们想要的，社区中应该是合理的大型点群。所以我们要明确要求每个A集足够大。编码这个的最常见的目标函数是RatioCut以及Ncut。

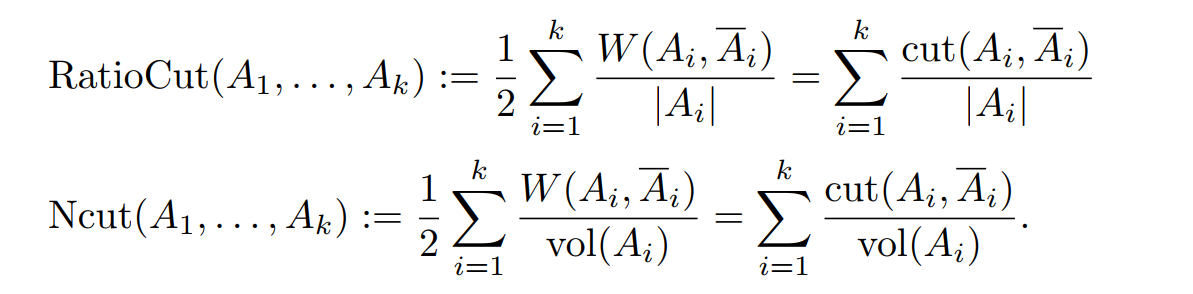

在RationCut中，图的一个子集A的大小是由它的顶点数目|A|来度量的。而在Ncut中，大小是由他的边的权重和vol(A)度量的。具体定义如下：





与谱聚类相关的一个基本问题是，应该使用三个图中的哪一个拉普拉斯来计算特征向量。如果图是非常规则的，并且大多数顶点具有近似相同的度，那么所有的拉普拉斯算子都非常相似，并且同样适用于聚类。然而，如果图中的度分布很广，那么拉普拉斯函数就有很大的不同。在我们看来，有几个论点主张使用归一化谱聚类而不是非归一化谱聚类，在归一化的情况下使用Lrw的特征向量而不是Lsym的特征向量。

Python代码实现下载

import networkx as nx
import numpy as np
from sklearn.cluster import KMeans
import scipy.linalg as linalg
from matplotlib import pyplot as plt


def partition(G, k):
    # 获得邻接矩阵
    A = nx.to_numpy_array(G)
    # 获得度矩阵
    D = degree_matrix(G)
    # 获得拉普拉斯算子
    L = D - A

    # 获得归一化拉普拉斯算子Lsm
    Dn = np.power(np.linalg.matrix_power(D, -1), 0.5)
    L = np.dot(np.dot(Dn, L), Dn)
    # L = np.dot(Dn, L)

    # 获得特征值，特征向量
    eigvals, eigvecs = linalg.eig(L)
    n = len(eigvals)


    dict_eigvals = dict(zip(eigvals, range(0, n)))

    # 获得前k个特征值
    k_eigvals = np.sort(eigvals)[0:k]
    eigval_indexs = [dict_eigvals[k] for k in k_eigvals]
    k_eigvecs = eigvecs[:, eigval_indexs]

    # 归一化
    # sum_co = k_eigvecs.sum(axis=0)
    # norm_ans = k_eigvecs/sum_co

    # 使用k-means聚类
    result = KMeans(n_clusters=k).fit_predict(k_eigvecs)
    # result = KMeans(n_clusters=k).fit_predict(norm_ans)
    return result



def degree_matrix(G):
    n = G.number_of_nodes()
    V = [node for node in G.nodes()]
    D = np.zeros((n, n))
    for i in range(n):
        node = V[i]
        d_node = G.degree(node)
        D[i][i] = d_node
    return np.array(D)


if __name__ == '__main__':

    G = nx.read_edgelist("data/football.txt")
    k = 12
    sc_com = partition(G, k)
    print(sc_com)

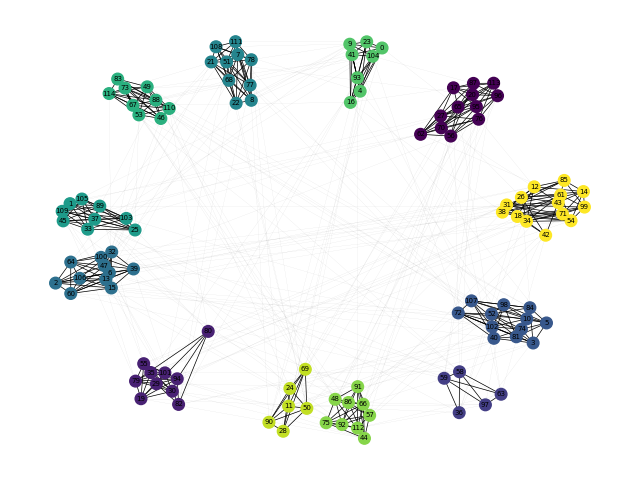

    # 可视化
    pos = nx.spring_layout(G)
    nx.draw(G, pos, with_labels=False, node_size=70, width=0.5, node_color=sc_com)
    plt.show()

    V = [node for node in G.nodes()]
    com_dict = {node: com for node, com in zip(V, sc_com)}
    com = [[V[i] for i in range(G.number_of_nodes()) if sc_com[i] == j] for j in range(k)]

    # 构造可视化所需要的图
    G_graph = nx.Graph()
    for each in com:
        G_graph.update(nx.subgraph(G, each))  #
    color = [com_dict[node] for node in G_graph.nodes()]

    # 可视化
    pos = nx.spring_layout(G_graph, seed=4, k=0.33)
    nx.draw(G, pos, with_labels=False, node_size=1, width=0.1, alpha=0.2)
    nx.draw(G_graph, pos, with_labels=True, node_color=color, node_size=70, width=0.5, font_size=5,
            font_color='#000000')
    plt.show()
