树莓派4G图传

主要配件:

4G模块
树莓派4B
CSI摄像头
运动相机（Go Pro、山狗相机）

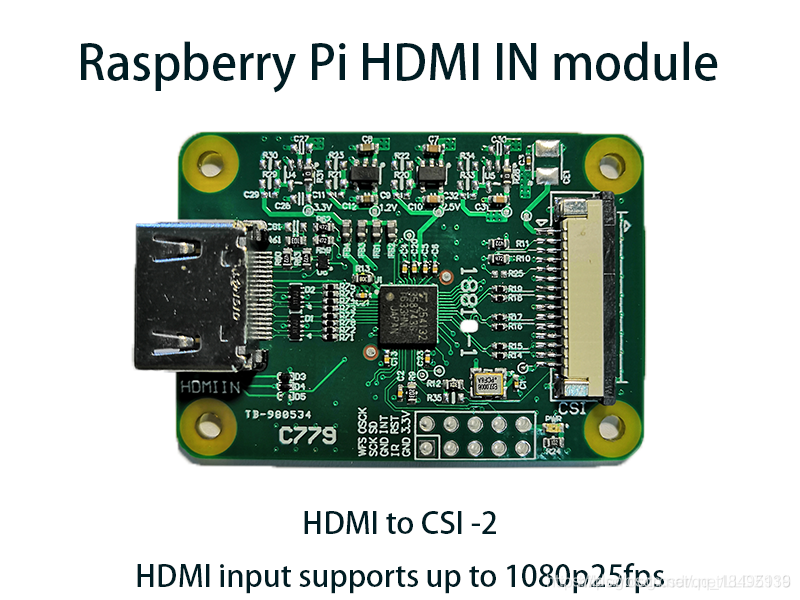

调整摄像机为输出模式，使用下图小板进行信号转接，酱运动相机的HDMI信号转换为CSI信号。
在这里插入图片描述

1. 树莓派安装 mjpeg

mjpeg-stream实现树莓派网络监控

2. 测试视频流数据
3. 4G模块驱动加载

通过SIM7600 4G模块NDIS拨号

4. 蒲公英公网穿透
5. 连接mission planner地面站

在这里插入图片描述
