一些基本快捷键以及界面设置

设置了快捷键但是达不到想要的效果

刚开始使用catia的同志们一般都会设置快捷键吧，但是网上写的大部分都是直接按D按A就可以定义工作对象或者是本地更新了，可实际上不一定可以正常使用，比如我就是，按了D后会在图下方显示输入的字母，但是却没有出现我们设置时想要的效果（如下图所示）。
一般是如上情况
这时候需要如下操作：

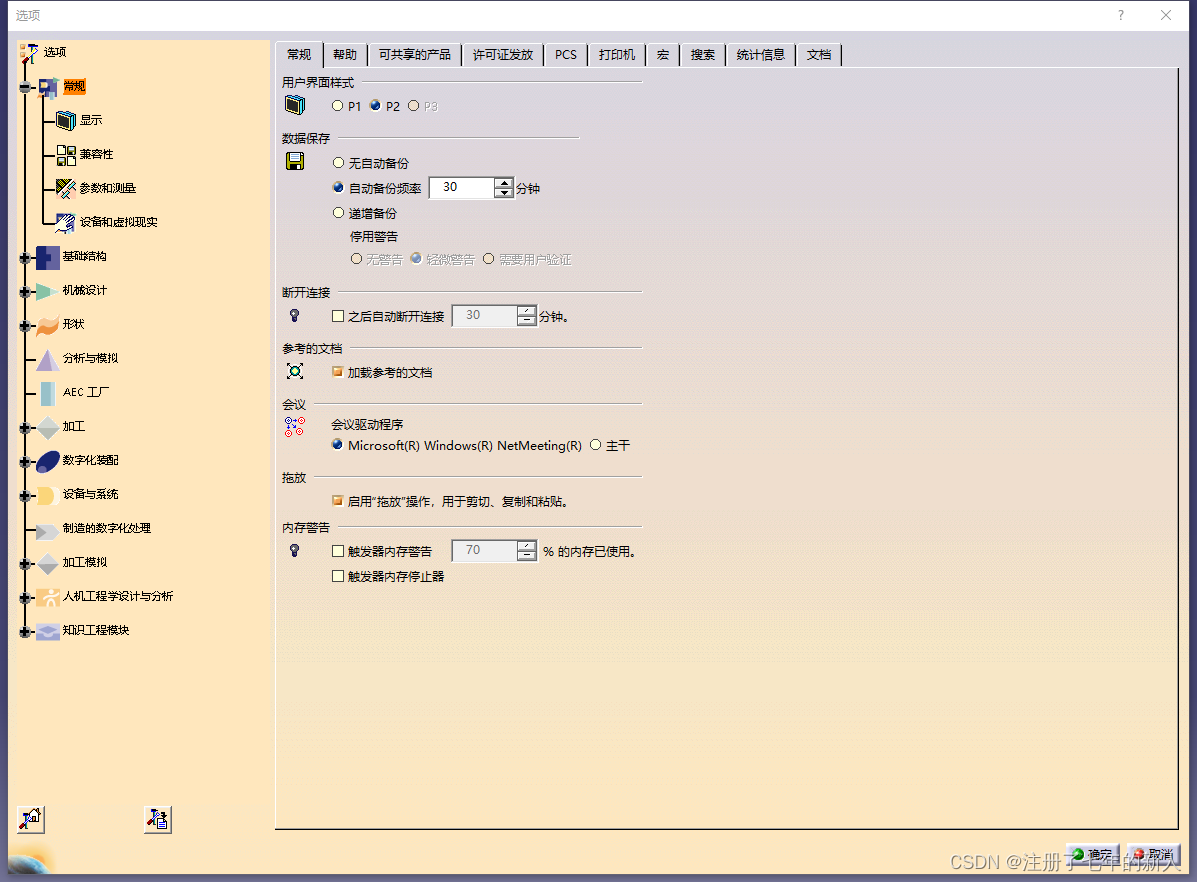

点击上方栏目里的工具——选项，得到这个界面请添加图片描述
将图中用户样式界面里的P2变成P1，之后重启软件就可以把右下角的输入栏取消掉了。

快速切换工具栏

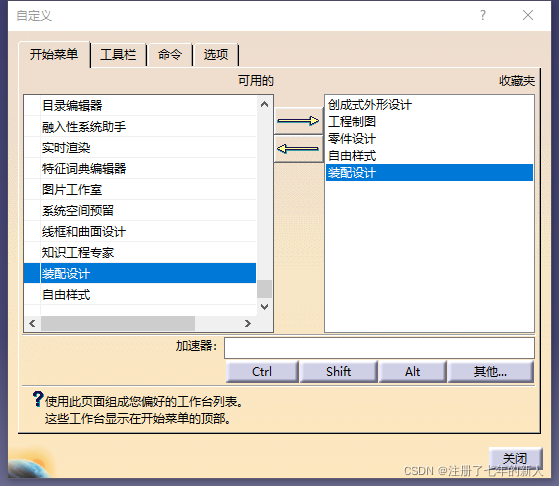

在车灯设计中常用到的工具栏如下：

请添加图片描述

其中创成式外形设计的是最先得掌握的，这也是和其他软件不大相同的其中一个功能。使用目的是为了解决cas面的缝合加厚或者用于提取面来切割实体，以达到我们的空间结构设计；
工程制图不用多说，是用于出二维图纸的；
零件设计也就是实体设计，用于将各个零件组合成一个大的零件，主要学习难点是布尔运算的操作，有时候各个零件之间的操作顺序的不同会导致操作失败(这个原因目前对我来说还是无解的…)
自由样式是用于辅助创成式外形设计的，有些功能的操作我觉得自由样式的相对来说比较可视化比较高？
装配设计是为了解决零件过多而存在的，就比如一个灯由灯玻、饰圈、厚壁、反射镜、灯壳等东西合成的，这还不算标准件以及不同改版之后为了追溯而产生的文件。装配设计将每个将单独放在一个文件里面，不仅可以方便管理，还可以控制文件大小，降低电脑压力。
