catia车灯设计——利用参数创建蜂窝加强筋

问题的由来

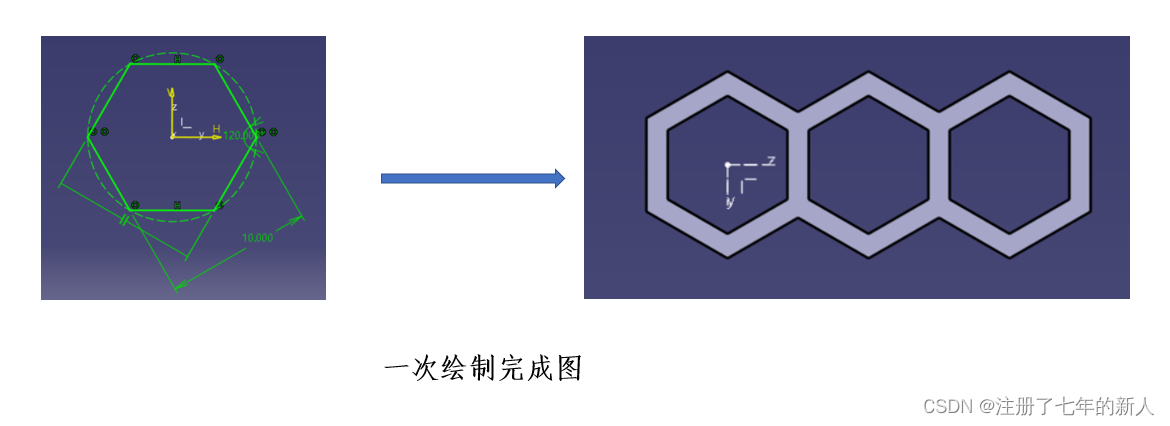

蜂窝型加强筋一般用于前灯灯壳的底部或者安装腿的位置，或者是尾灯的灯壳底部。但是每次更改都比较麻烦，无法一键更改完成，如图所示：

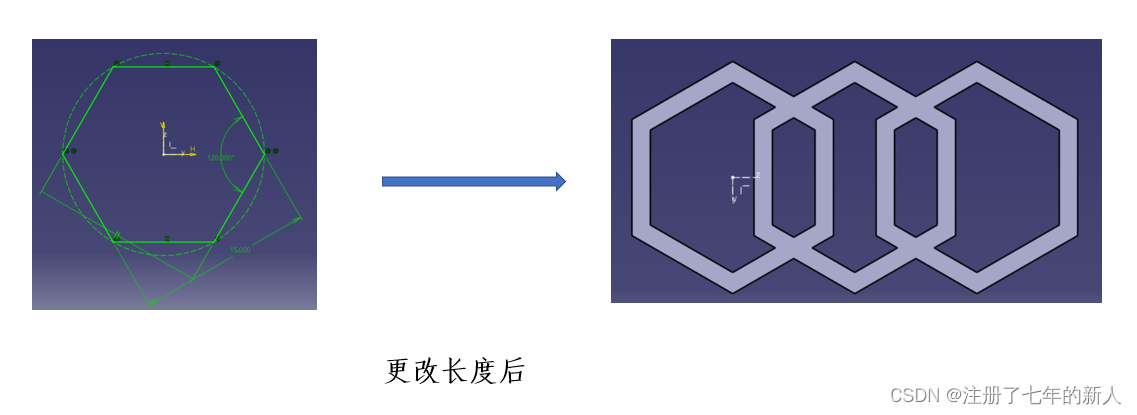

将长度10mm更改成15后：
如果后期要更改会比较麻烦，所以就想着用参数的方法来控制，达到可以直接更改长度以及两个方向的矩阵数量。

开工

建立参数

需要用到的参数有：六边形两边的距离（之所以要用这个是因为方便后续阵列）、两个方向矩阵的个数。

打开参数设置

要先按照下面的步骤打开设置，要不看不到：

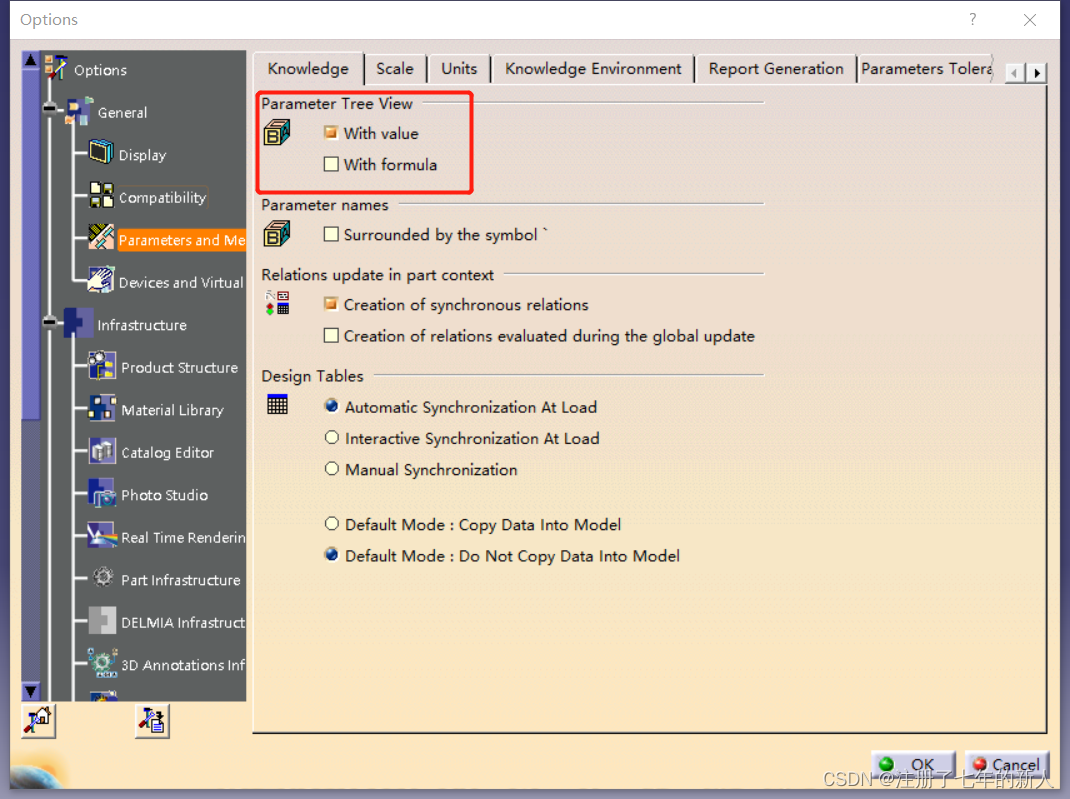

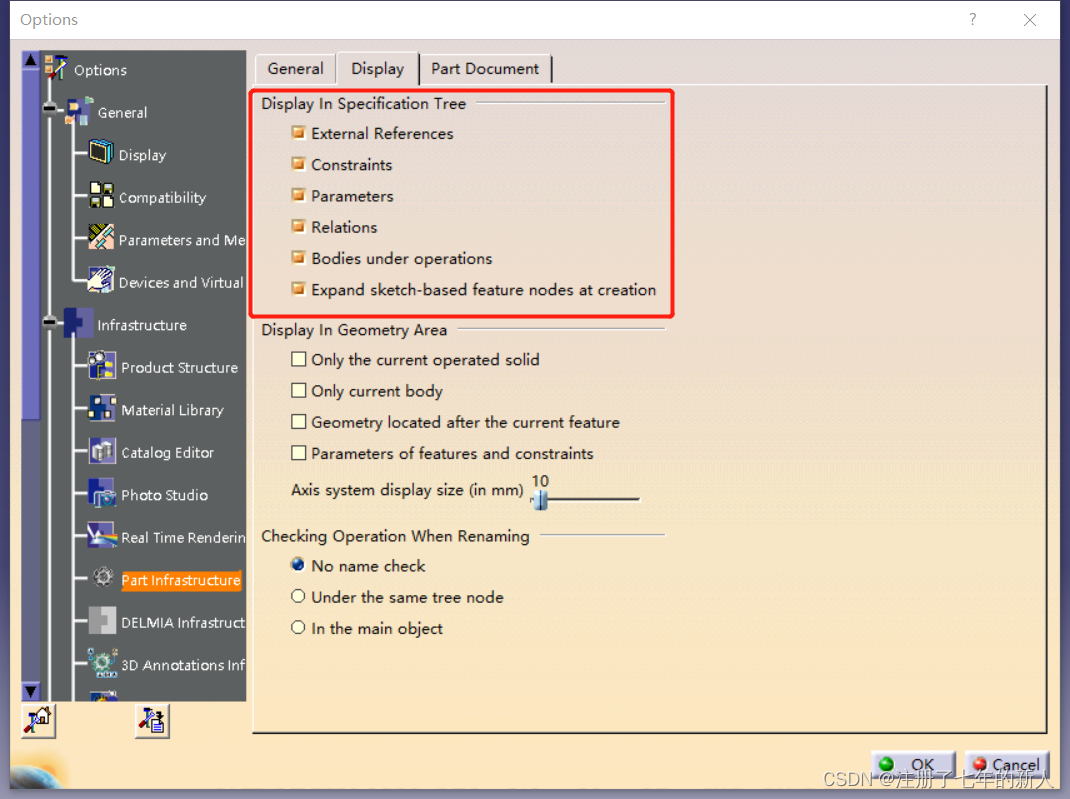

点击：Tool——Option，打开以下设置：

如何创建参数

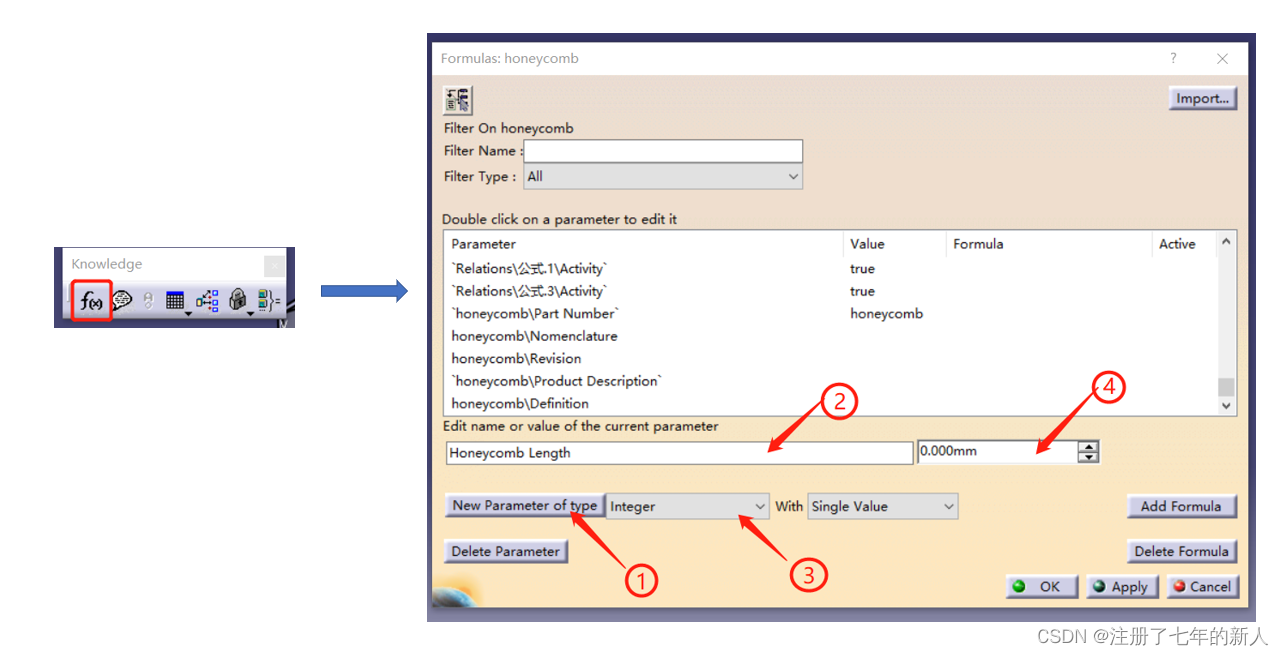

点击“知识”里的函数按钮，后按照图中步骤来创建参数
1.新建参数
2.参数名
3.参数类型
4.数值大小
其中3.参数类型要注意，里面能选择很多种不同的类型，其中方向个数得是整数，要不之后矩阵的时候会无法选定，报参数类型不同的错。

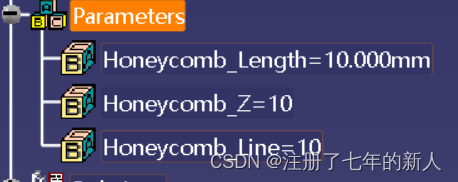

创建完成后点击OK即可，我创建了以下几个：
长度是String（字符串），其他两个是整数。

绘制一个六边形

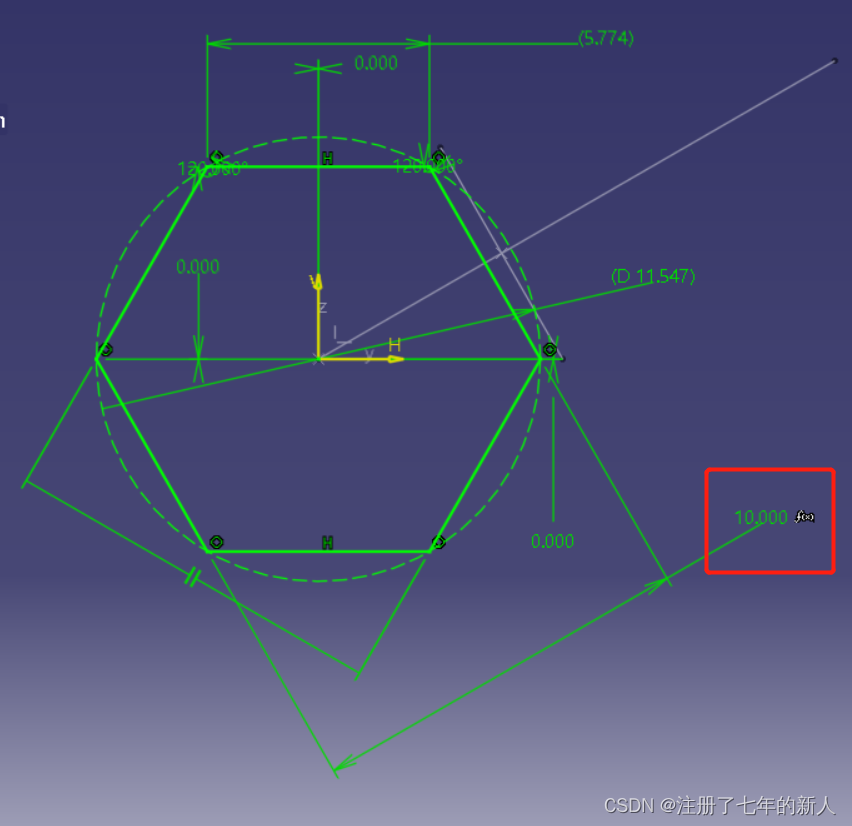

在草图中绘制出六边形

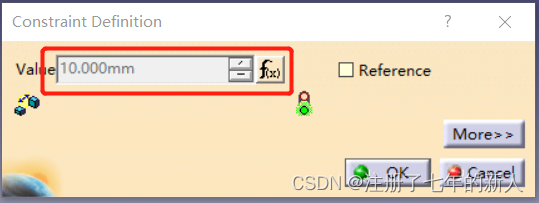

注意框里的这个值，我是链接了外面的参数的。
在框里写“=”然后点击Honeycomb_Length就可以了。
之后就是拉成实体、拔模。

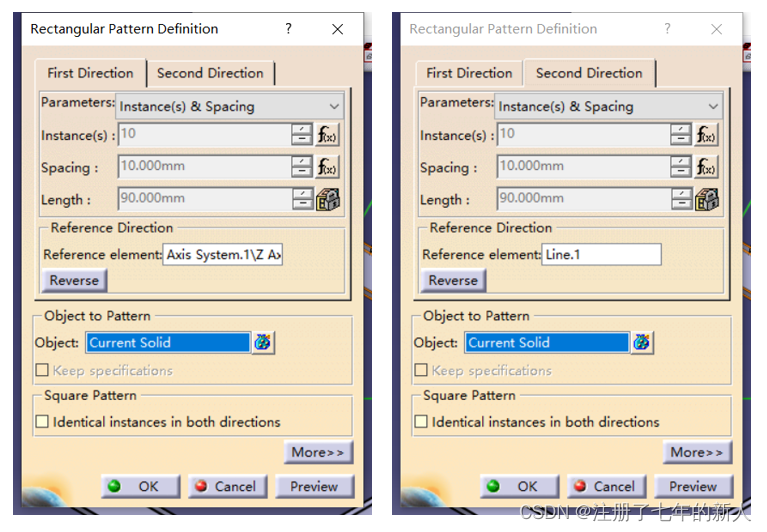

矩阵

数量写 “=”+“左键选择之前设定的数量的参数”；方向我一个选择Z轴，另一个选择Line.1（这个线和Z轴在平面上呈60°）

最后

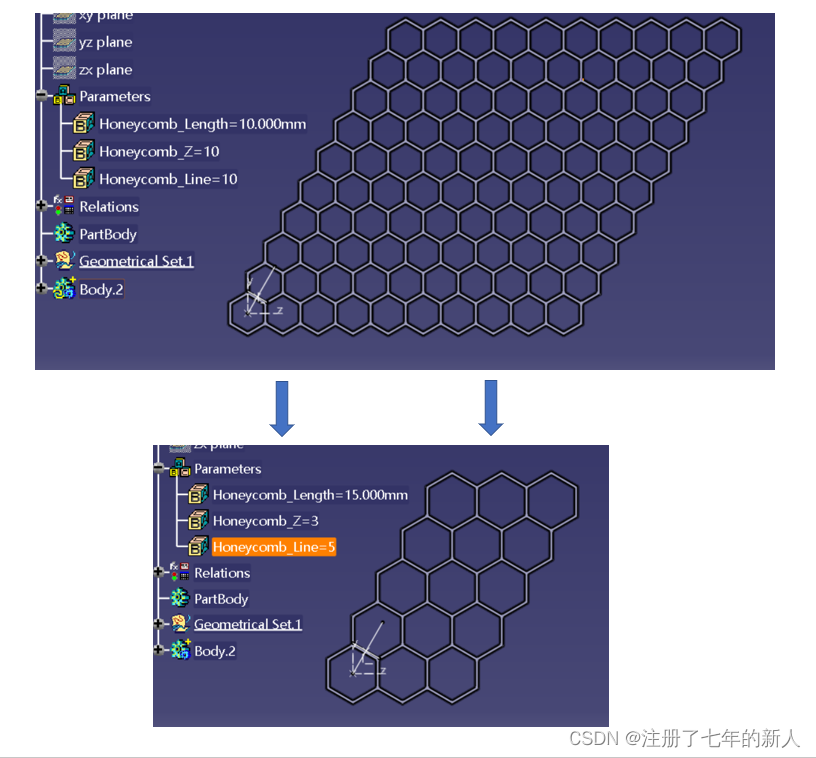

之后就可以直接双击参数修改对应数值就可以了，如将Honeycomb_Length从10mm改成15mm，Honeycomb_Z从10改成3，Honeycomb_Line从10改成5，效果如下：

大家可以下载我链接里的来看看：https://download.csdn.net/download/qq_19829077/87663177

欢迎大佬们批评指正
