按键板焊接

最新推荐文章于 2022-10-22 15:32:08 发布
最新推荐文章于 2022-10-22 15:32:08 发布
阅读量1.9k 收藏
点赞数 1
分类专栏： Erong
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_20043187/article/details/72836922
版权
本文介绍了按键板的焊接注意事项，包括去掉R11~R17电阻，用0欧姆电阻替换D1，以及TM1627芯片的INT、DIO、STB、CLK四条引脚的飞线连接。同时，针对6段共阴数码管，详细说明了数码管与TM1627的连接方式，如GRID对应PIN和SEG对应二极管的连接。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

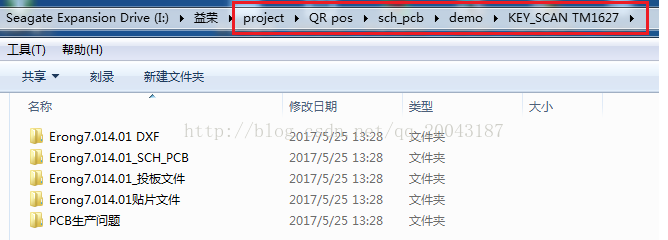

原理图、BOM、正背面元件位置丝印图等和焊接、飞线注意事项

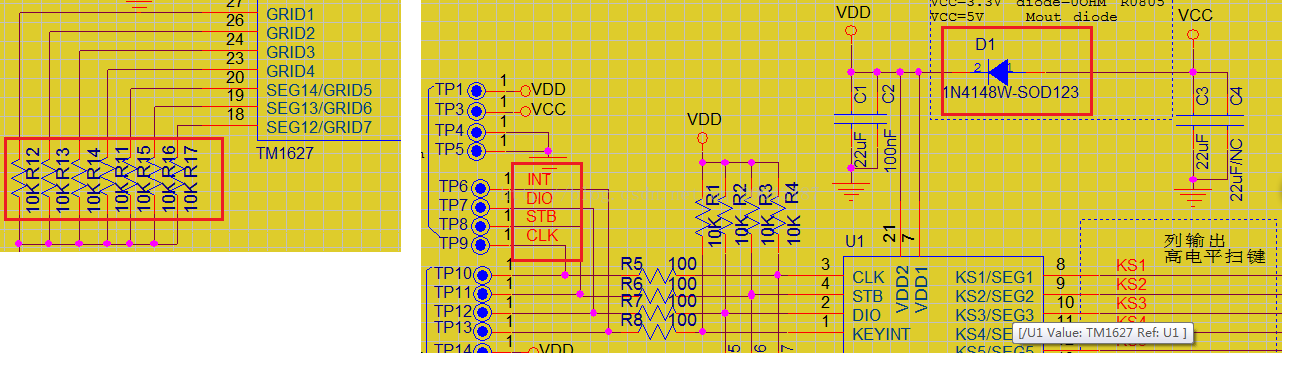

以上红框部分要注意：

1、R11~R17电阻要去掉，用来接数码管的，但是因为我们公司用的是6段数码管，所以飞线的时候R17所对应的PIN18(SEG12/GRID7)是用不到的，悬空即可，画原理图时记得加上无电气连接符号

2、D1改用0欧姆电阻替换

3、INT、DIO、STB、CLK(即TM1627 PIN3 4  2 1)要用飞线分别连接到主板主芯片HI3518EV200上，具体连接参考二维码pos-demo硬件调试报告
