焊接入门——基础知识整理

一.常用器件：

（1）器件类型：电阻，电容，LED,mos管，各种芯片，排座，排针，按键，usb等等。（大体分为插脚和贴片）。

（2）极性判断：

a.电阻和无极性电容都没有正负极之分，例如独石电容，陶瓷电容，以及所有的电阻。都不用区分。

b.有的电容是有极性的（主要指电解电容），这是需要注意的。例如铝电解电容，这样的电容，既有圆筒的也有贴片的。

二.区分方法：

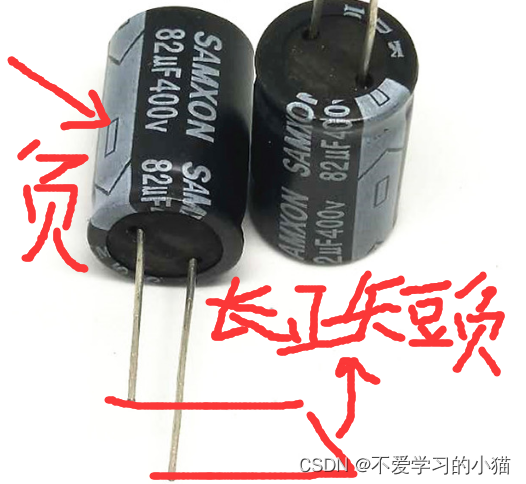

1.电容的表面会有极性的正负号，看准就好。

2.引脚长度，长正短负

 3.带黑边的一端为负极

 4.钽电容，带色边的为正极（注意和3区分开，反接上电会爆炸）



 5.也可以测测，原理为：电解电容加正向电压时候漏电流小，电阻大;反之则:漏电流大，电阻小。则红表笔接一段和另一端时，测出来的电阻，大的那端为正极。

c. LED正负极判断：

1.看引脚长度，长正短负。



2.T或者三角指向的方向为负极，或者有绿色标记的（有标识的一侧为负极）

c.三极管，请对照数据手册，去看他的三个极。

 e.芯片极性判断：

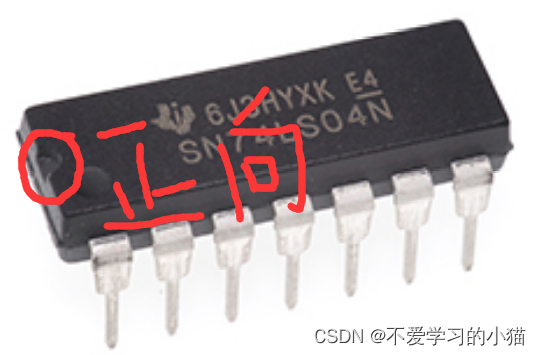

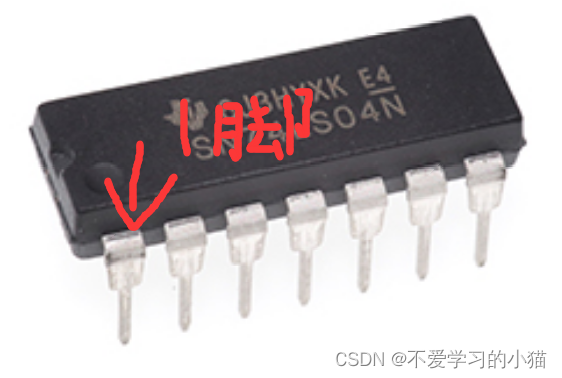

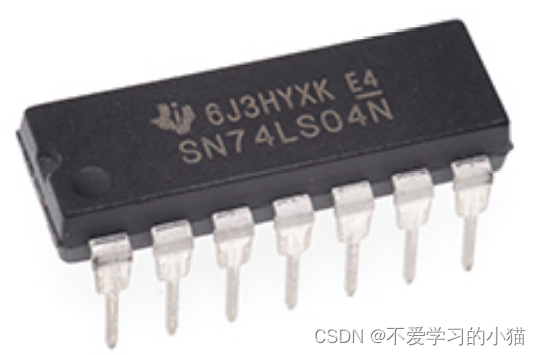

1.焊盘上会有一个点，芯片上也会有一个点，在左上角，点对应的左边的引脚为1脚。如果没有点，则看侧面会有缺口,让缺口对着焊盘上的点。

  三.焊接方法：

a.先点焊锡，现在所需焊接的器件的一到两个焊盘上，点锡，然后融化后，将元器件一端或两个脚放到上面，先固定住，再焊其他脚。

b.焊引脚比较密的器件时，前期不要害怕引脚粘连，初步上锡之后，涂上焊锡膏，就可以用电烙铁将多余的焊锡带下来，同时也能让焊锡变得圆润（推荐刀头电烙铁）。

c.如果不小心将其他的地方粘上锡，不要紧，拿平头电烙铁，刮一下就好了。（不要太用力）

d.焊排座的时候，贴片的时候，用电烙铁加热焊盘，然后点锡。

e.去除过孔的锡，用吸锡器，用电烙铁加热一下，拿吸锡器一吸就行了。

f.去除尖头也可以用焊锡膏。

3.注意：

a.不要虚焊，虚焊会造成断路。

b.不要任何两个引脚有粘连，可以用万用表的蜂鸣器档，去测。

c.如若大量使用松香和焊锡膏，可以用洗板水清洗（注意用洗板水！）

d.电烙铁要整好的，和焊锡丝也要整好的，这样焊出来美观，当然技术到位当我没说哈哈哈。

e.电烙铁用完不要随便放，不要随便放，不要随便放！很烫的。

f.小的元件需要小镊子夹住。

g.刀头烙铁，需要高温的地方用根部加热，头部较根部会有10度左右温差。

最后，本人也是小白一枚，希望和大家共同进步，如有错误的地方，希望各位大佬可以斧正。我也会悉心求教。祝大家焊接技术日益加强，焊出来的板子好用又好看！
