PCB（AD）转HFSS进行电磁仿真

PCB文件来源于DigiPCBA的DEMO

AD输出Geber文件

此处不介绍geber文件及各层的含义
直接导出top、bottom层的geber文件及NC drill（孔相关）文件，NC dirll需要单独导出

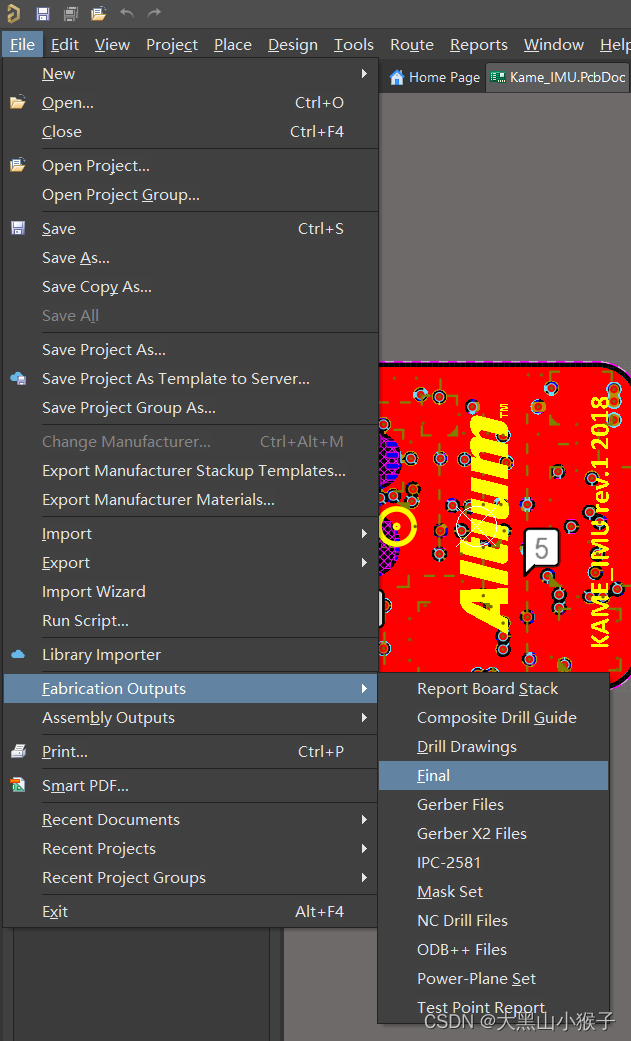

先来导出Gerber Files

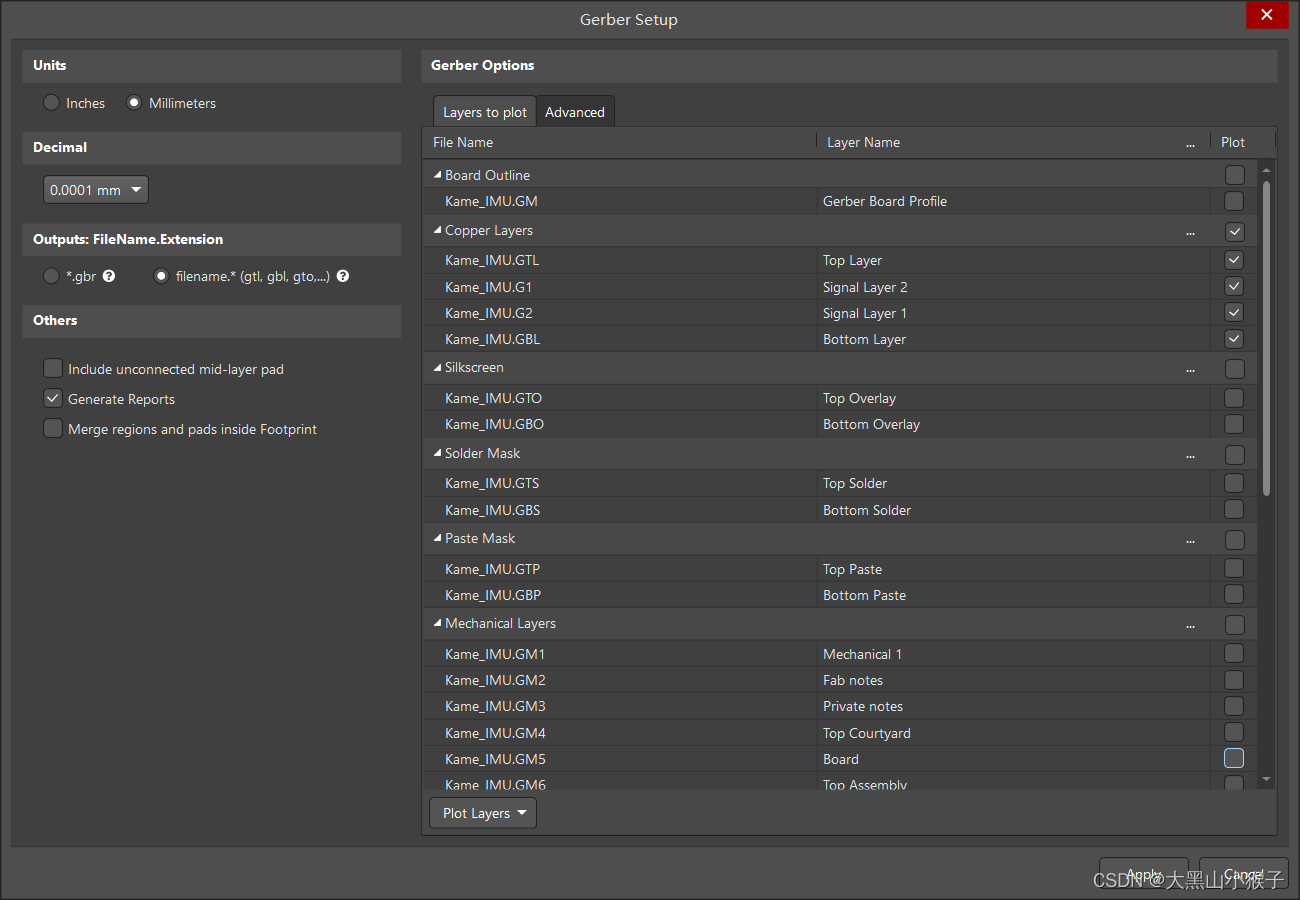

选择需要的层，我只要top、bottom、和两个信号层，gbr还是gtl…名字无所谓，都能识别的

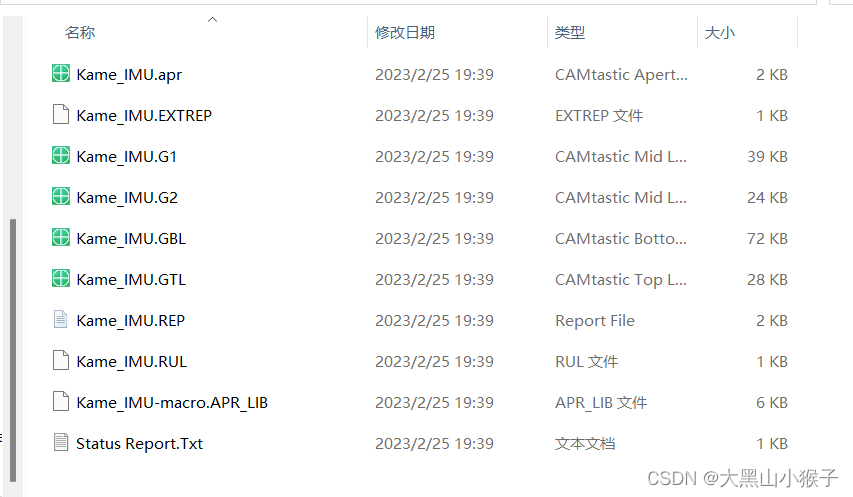

导出的位置就在这个工程文件的路径里面，自己找一下就好，比如我的在project_Output…里面

导出NC drill文件

！！！此处的单位和Format以及Leading/Trailing Zeroes要注意！！！
单位和Geber保持一致，Format和Leading/Trailing Zeroes导入HFSS时要保持一致！！！
文件输出也在工程目录中

打包压缩包

以上产生的文件一股脑压缩成压缩包即可，然后进入HFSS了

HFSS 3D layout

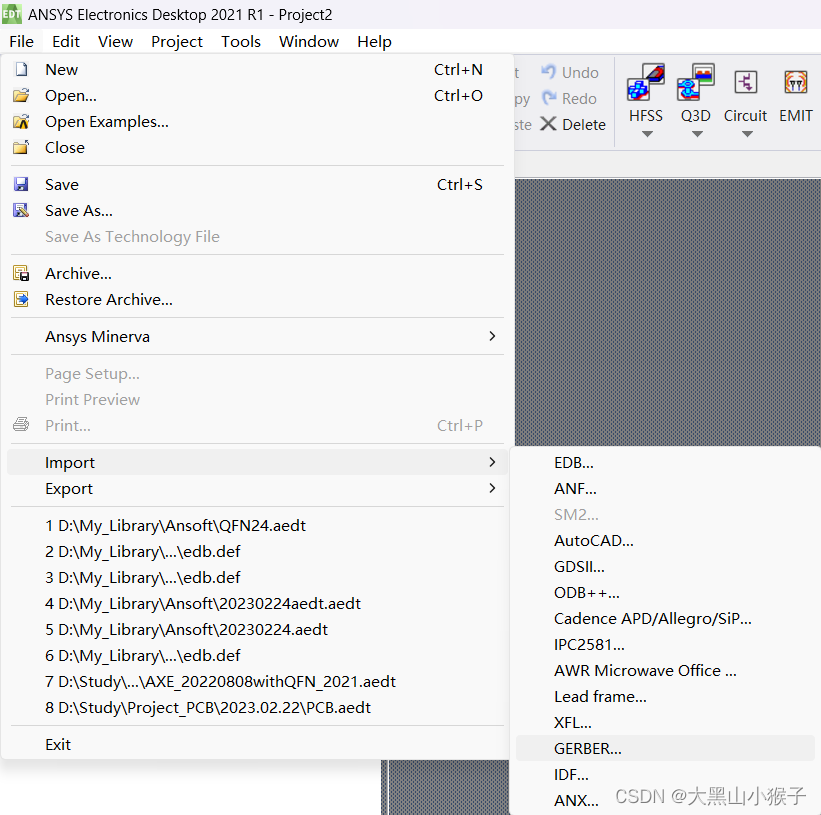

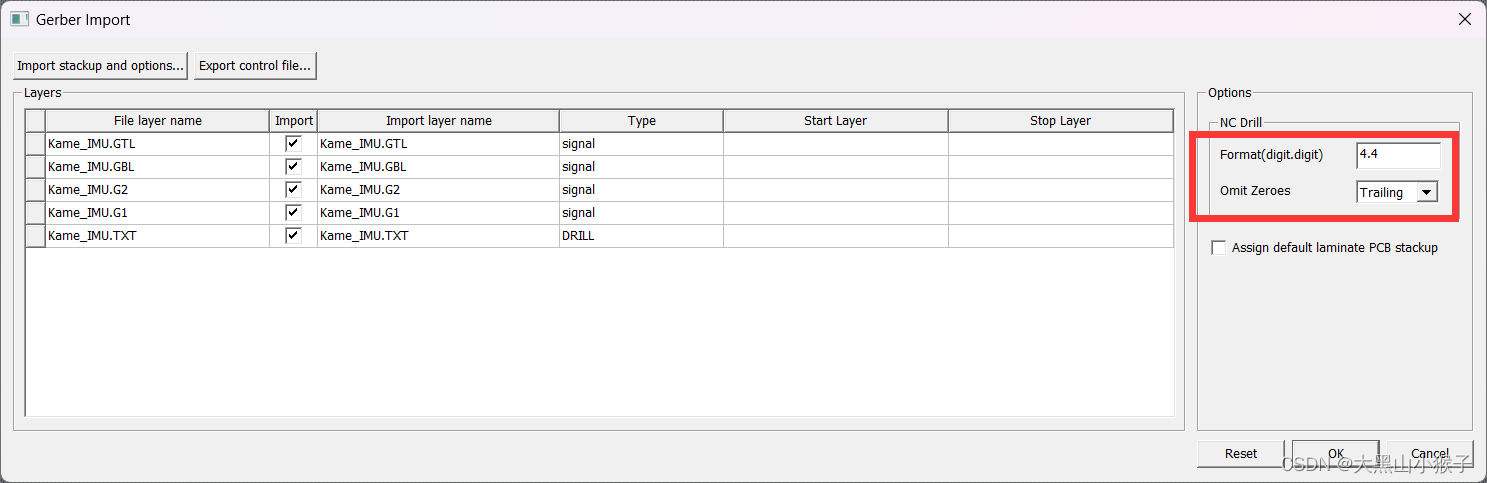

导入geber文件

注意format用 . 间隔 不是 : **

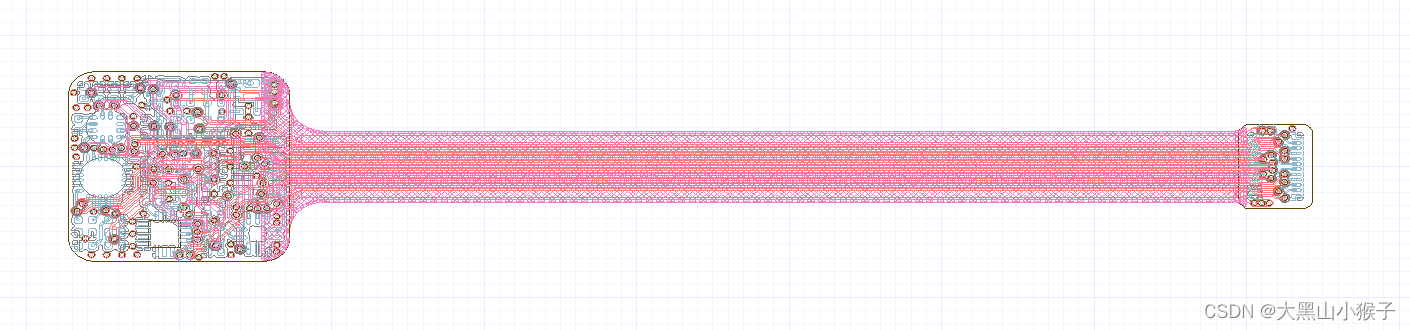

刚导入是这样的，是平面结构，二向箔攻击**

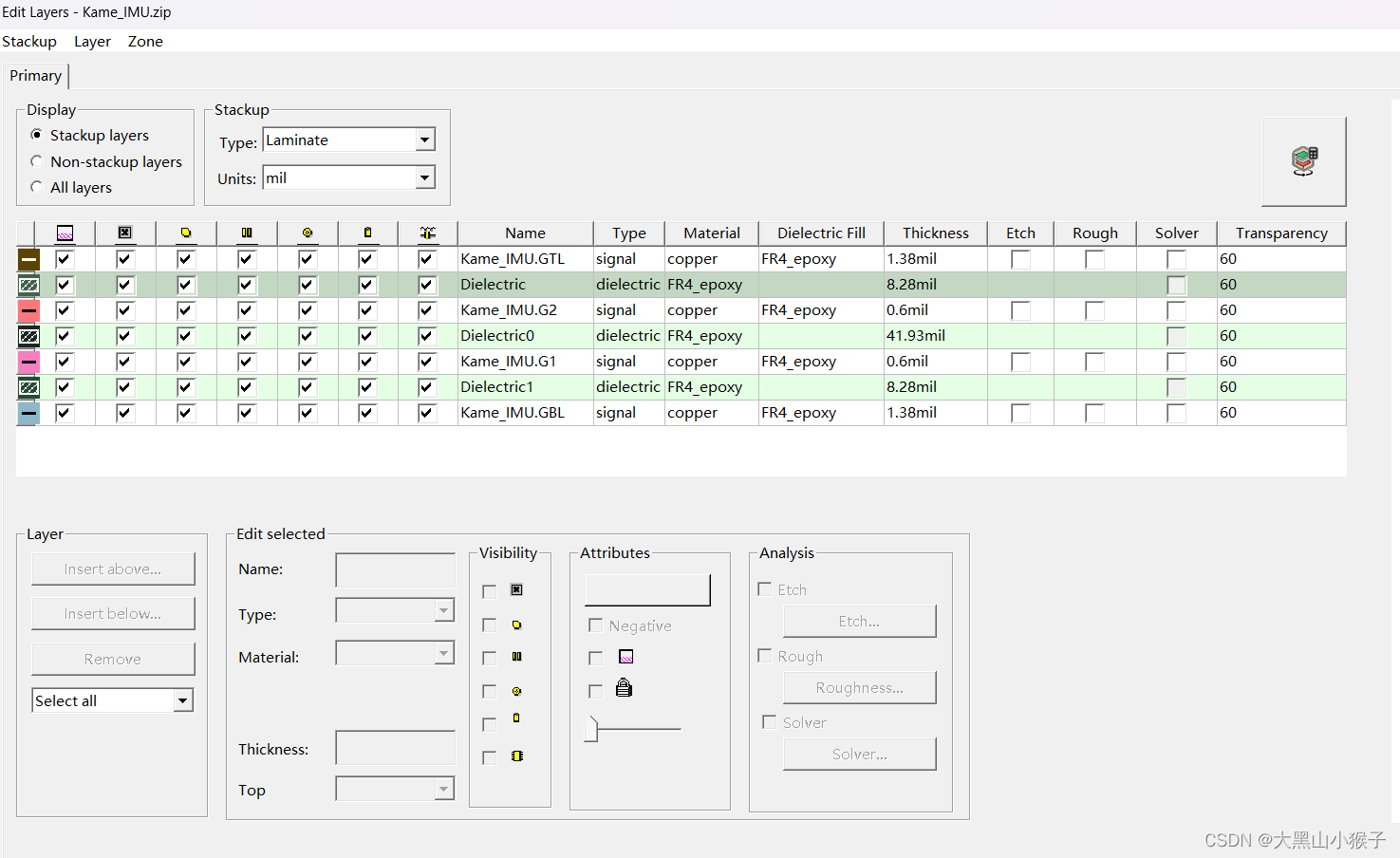

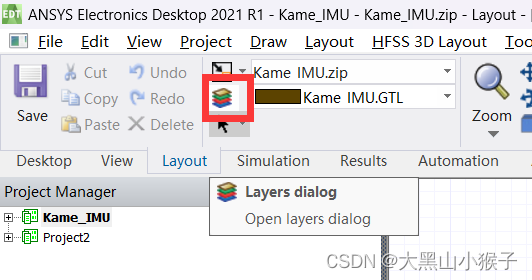

设置版的叠层

按照工艺结构插入介质…全弄FR4了 懒哈哈哈哈哈

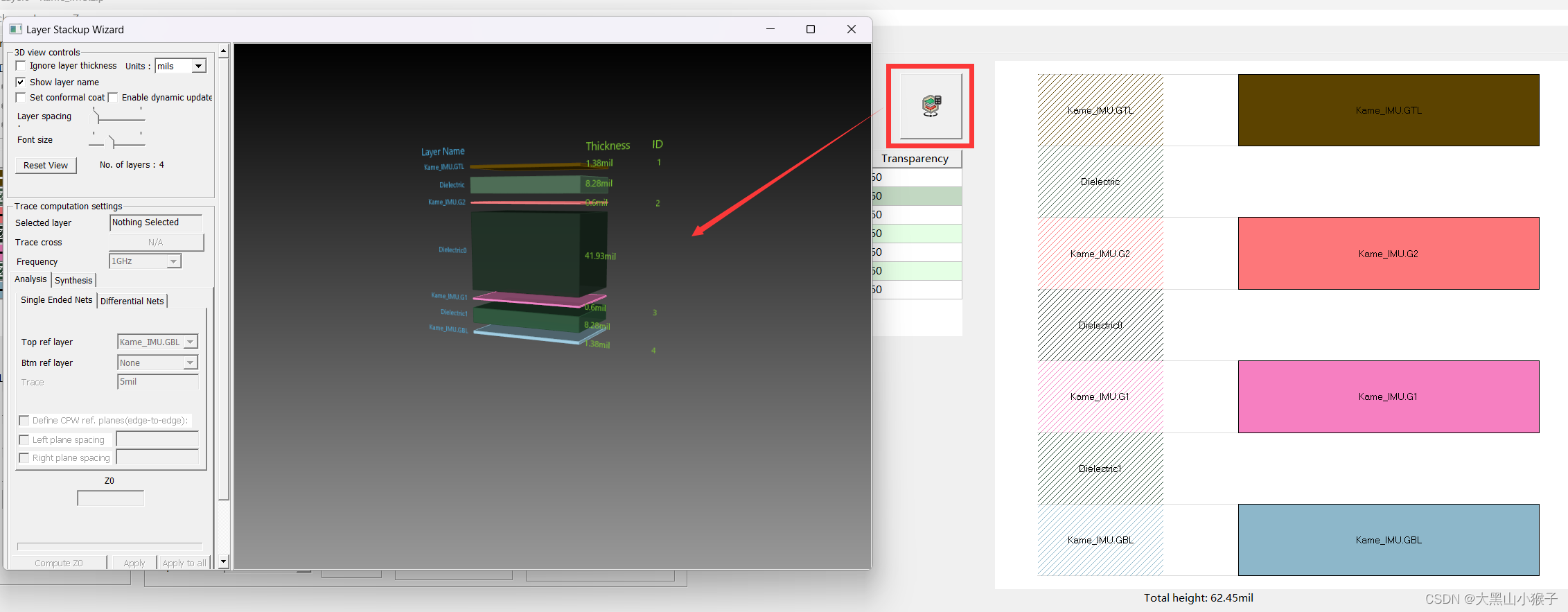

点这个可以预览！

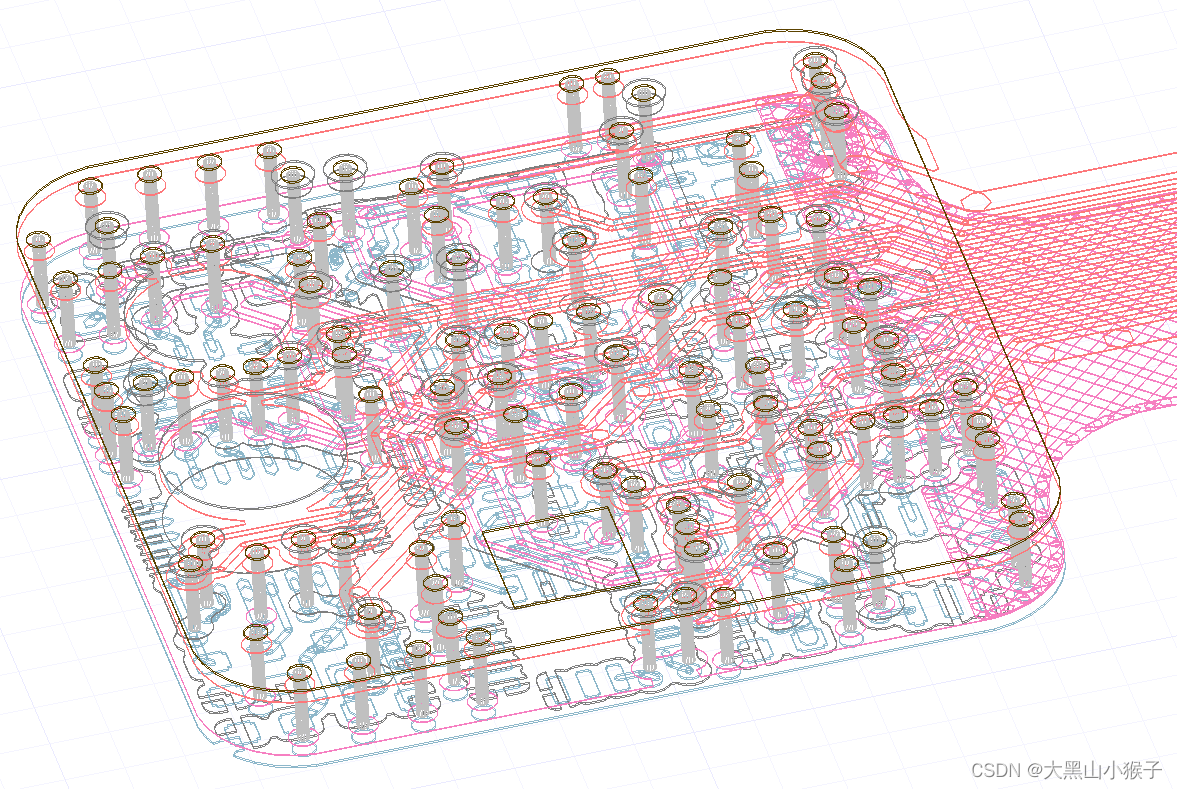

结束之后可以看到恢复三维的结构了，确定一下via什么的位置是对的，否则检查nc drill和输入时候的是否保持一致！

可以保存为.aedt文件了，也可以仿真了…

我选择再玩会 导出模型文件

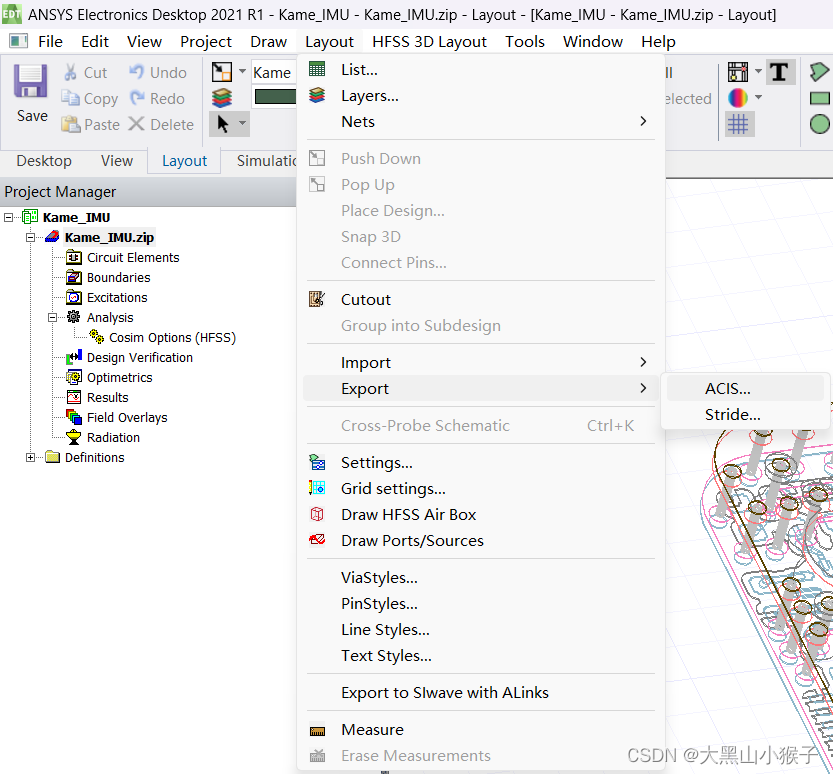

导出模型

Export–>ACIS–>名字自己起，后缀我选择…无所谓咯sb，啊不sab，狗头保命嘿嘿
可以插入HFSS里面了，就不是3D layout这样式儿了…

HFSS

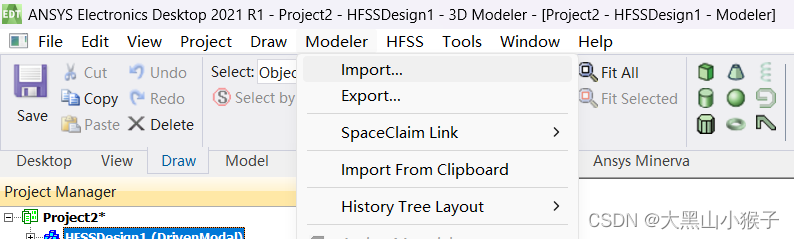

新打开一个HFSS窗口，从modeler插入模型

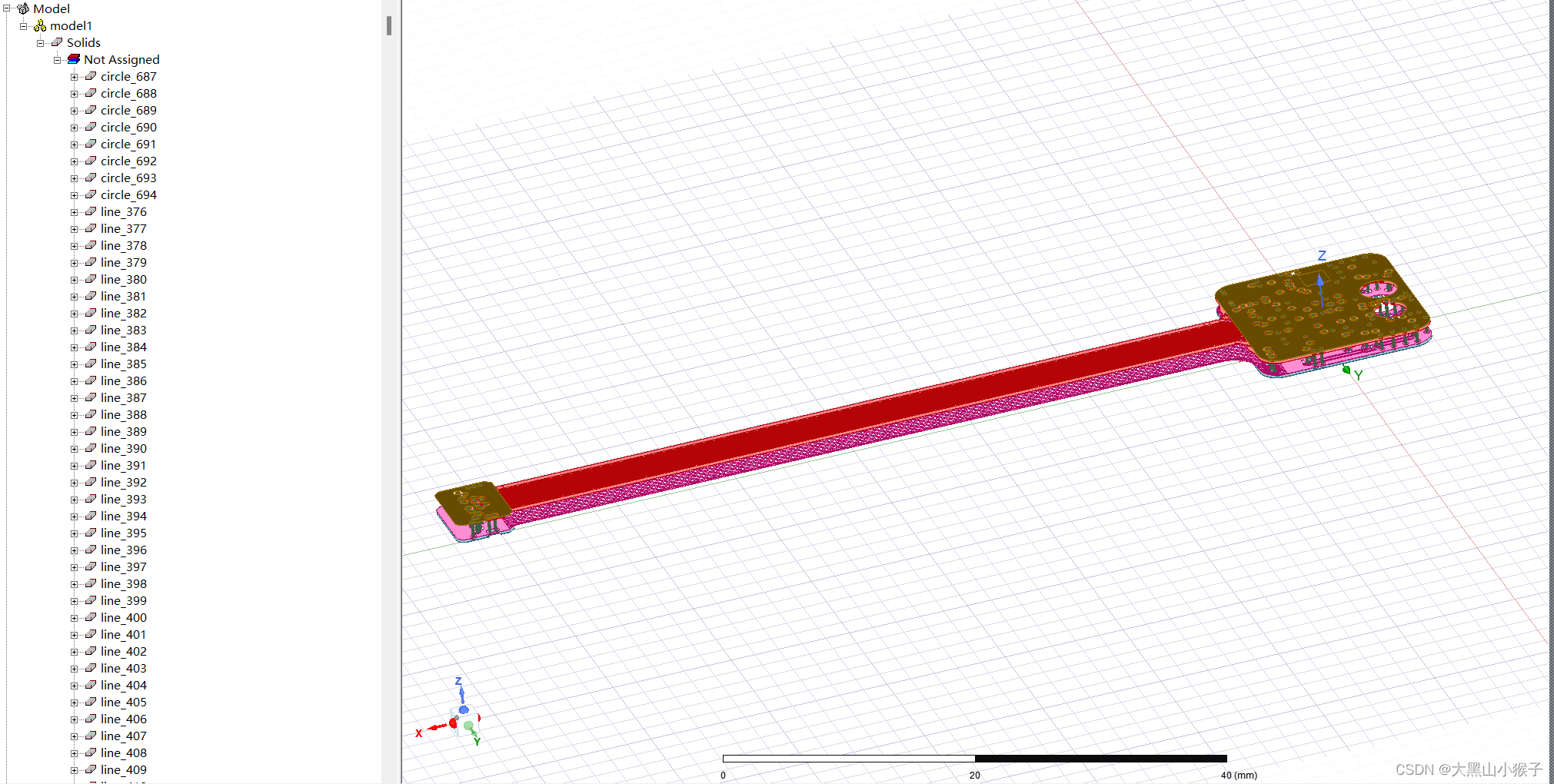

熟悉的界面回来咯！！！还是这个界面好看啊！

所有都没有材料，直接选中所有的给个铜，后续加端口仿真（直接在3d layout那就可以仿真的其实）

完结撒花！
