基于四元数的IMU姿态更新算法详解与计算实例

四元数（Quaternion）是一种在三维空间中表示旋转的数学工具，广泛应用于惯性测量单元（IMU, Inertial Measurement Unit）中的姿态估计。与欧拉角和旋转矩阵相比，四元数具有避免万向锁（Gimbal Lock）和计算效率高的优点。本文将详细讲解基于四元数的IMU姿态更新算法，并通过一个具体的计算实例进行说明。

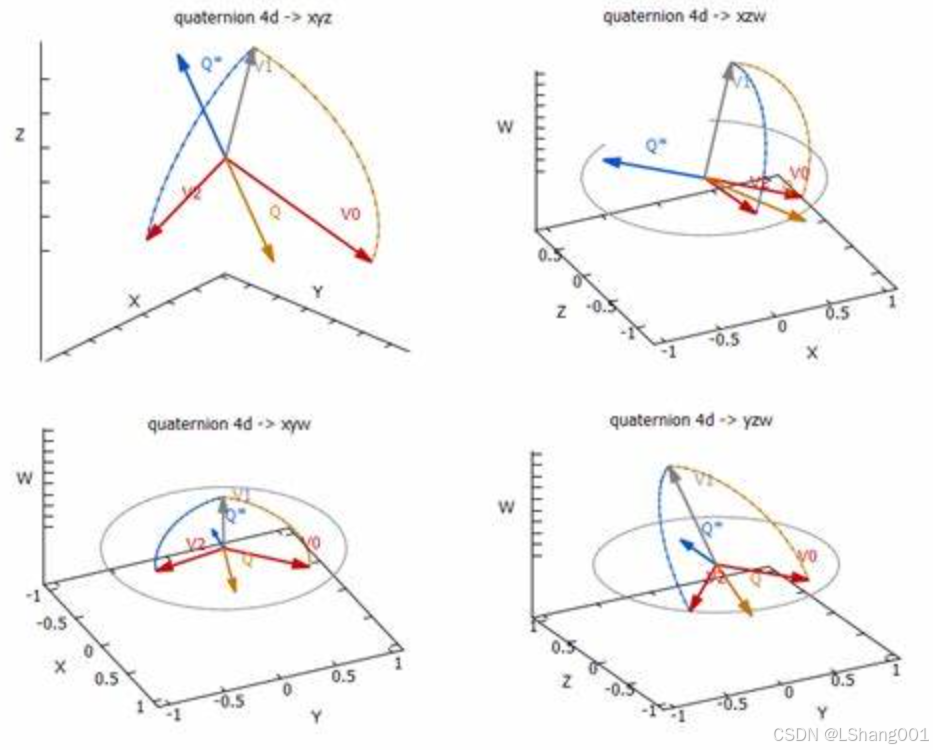

一、四元数基础

四元数由一个实部和三个虚部组成，通常表示为：

$q=q_0+q_{1}i+q_{2}j+q_{3}k$

其中，$q_0$ 为实部，$q_1,q_2,q_3$ 为虚部。四元数具有以下几个重要性质：

1. 单位四元数：用于表示旋转时，四元数通常为单位四元数，即：

   $q_0^2+q_1^2+q_2^2+q_3^2=1$

2. 四元数的乘法：用于组合旋转。

3. 四元数的共轭：

   $q^{\ast }=q_0-q_{1}i-q_{2}j-q_{3}k$

二、IMU姿态估计概述

IMU通常由加速度计、陀螺仪和磁力计组成。姿态估计的目标是确定IMU相对于参考坐标系（如地面）的方向。基于四元数的姿态更新算法主要利用陀螺仪的角速度信息，通过积分来更新当前的姿态四元数。

三、基于四元数的IMU姿态更新算法

姿态更新的核心步骤包括：

1. 获取陀螺仪数据：测量当前的角速度 $\omega =[{\omega }_x,{\omega }_y,{\omega }_z{]}^T$（单位为弧度/秒）。

2. 计算四元数的导数：四元数的时间导数与角速度的关系为：

   $\frac{dq}{dt}=\frac{1}{2}q\otimes {\omega }_q$

   其中，${\omega }_q=0+{\omega }_{x}i+{\omega }_{y}j+{\omega }_{z}k$，$\otimes$ 表示四元数的乘法。

3. 数值积分：利用如欧拉法、四阶龙格-库塔法（RK4）等数值积分方法，更新四元数：

   $q(t+\Delta t)=q(t)+\frac{dq}{dt}\Delta t$

4. 归一化四元数：由于数值积分可能引入误差，需对四元数进行归一化：

   $q_{\text{new}}=\frac{q(t+\Delta t)}{\Vert q(t+\Delta t)\Vert }$

四、计算实例

假设我们有一个IMU，在初始时刻姿态为单位四元数 $q_0=[1,0,0,0{]}^T$，陀螺仪测得的角速度为 $\omega =[0.1,0.2,0.3]$ 弧度/秒，时间步长为 $\Delta t=0.1$ 秒。我们将使用欧拉法进行四元数的更新。

步骤1：初始四元数

$q(t)=q_0=[q_0,q_1,q_2,q_3{]}^T=[1,0,0,0{]}^T$

步骤2：构造 ${\omega }_q$

${\omega }_q=[0,{\omega }_x,{\omega }_y,{\omega }_z{]}^T=[0,0.1,0.2,0.3{]}^T$

步骤3：计算四元数的导数

四元数乘法 $q\otimes {\omega }_q$：

$$q\otimes {\omega }_q=\left[\begin{array}{c}{q}_0\cdot 0-q_1\cdot 0.1-q_2\cdot 0.2-q_3\cdot 0.3\\ q_0\cdot 0.1+q_1\cdot 0+q_2\cdot 0.3-q_3\cdot 0.2\\ q_0\cdot 0.2-q_1\cdot 0.3+q_2\cdot 0+q_3\cdot 0.1\\ q_0\cdot 0.3+q_1\cdot 0.2-q_2\cdot 0.1+q_3\cdot 0\end{array}\right]$$

代入初始四元数 $q=[1,0,0,0{]}^T$：

$$q\otimes {\omega }_q=\left[\begin{array}{c}0-0-0-0=0\\ 1\cdot 0.1+0+0\cdot 0.3-0\cdot 0.2=0.1\\ 1\cdot 0.2-0\cdot 0.3+0\cdot 0+0\cdot 0.1=0.2\\ 1\cdot 0.3+0\cdot 0.2-0\cdot 0.1+0\cdot 0=0.3\end{array}\right]=[0,0.1,0.2,0.3{]}^T$$

四元数的导数：

$$\frac{dq}{dt}=\frac{1}{2}[0,0.1,0.2,0.3{]}^T=[0,0.05,0.1,0.15{]}^T$$

步骤4：数值积分（欧拉法）

更新四元数：

$$q(t+\Delta t)=q($$
