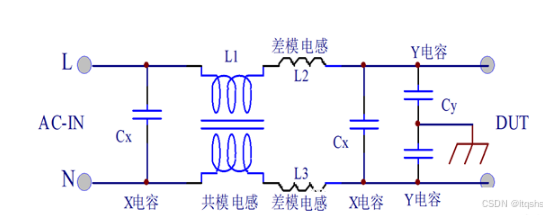

X电容和Y电容在开关电源中的位置

X电容和Y电容在开关电源中的位置

在这里插入图片描述

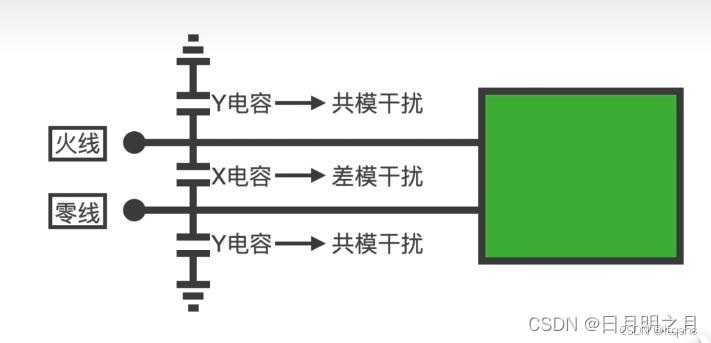

X电容和Y电容定义及在开关电源中的用法

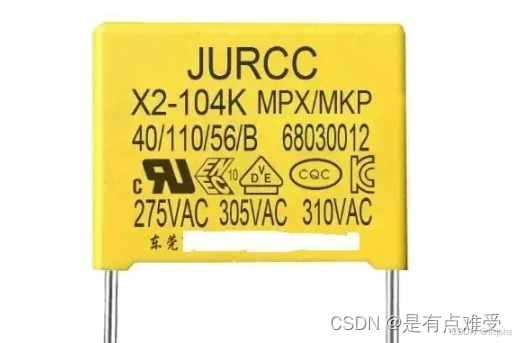

X电容作用:X电容用来消除差模干扰。主要是起滤波作用,与共模电感匹配,并联在输入的两端,滤除L、N线之间的差模信号。

在开关电源输入部位,必装X电容的,不然产品的EMI干扰时过不了。X电容是滤除差模干扰,必须要安装,容量也不能大,X电容的容量10nF-2.2μF之间。另外,这个电容在端口,接触的是高压220V。对于这个电容,是由特别的规定的,不是什么电容都可以。必须是要经过认证的安规电容。其他任何电容都不能替代他。X电容的特殊性就在这里。
在这里插入图片描述

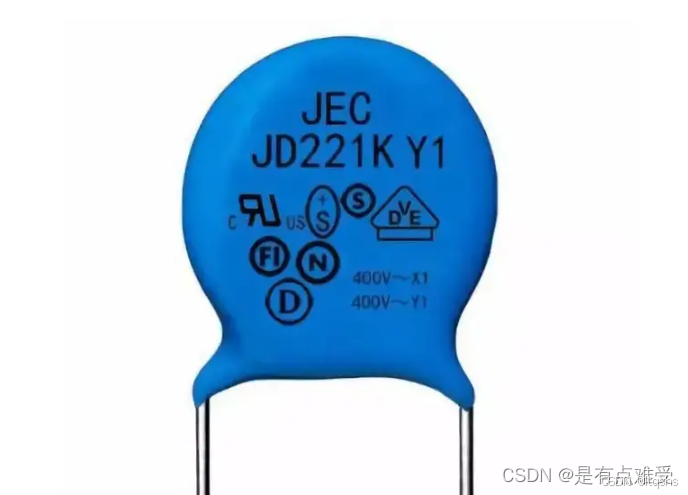

Y电容:Y电容用来消除共模干扰。分别跨接在电力线两线和地之间(L-E,N-E)的电容,一般是成对出现,滤除高次谐波,防止干扰,提高输出电压质量。

Y电容在电路中用来滤除共模干扰。共模干扰:信号对大地的干扰。跨接在L与大地,或者 N与大地之间,也是EMI需要用到。Y电容的容量,跟X电容相比,要小很多,100p-4.7nF这个区间,Y电容,绝缘耐压都有几千V。

很多隔离式开关电源在初级和次级上加Y电容是为了给次级的共模电流提供一个回路到初级,减少共模电流对输出的影响。

在这里插入图片描述

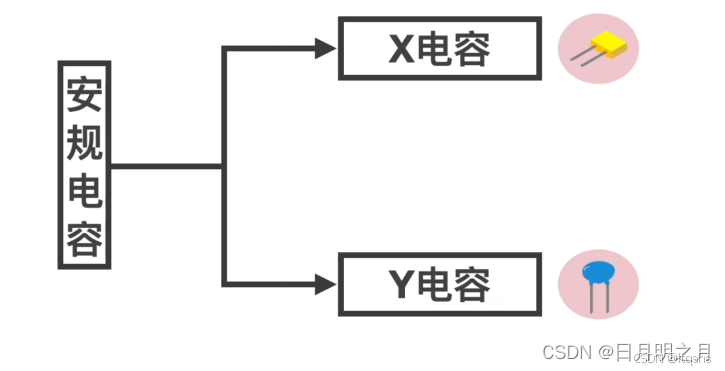

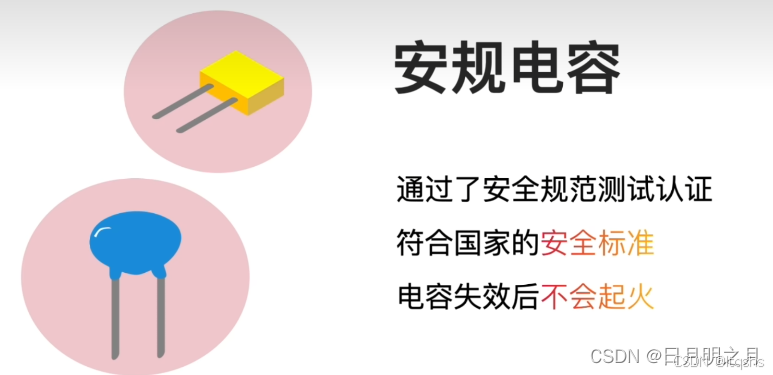

X电容和Y电容同属于安规电容。当安规电容器失效后,不会产生电击,不会危及人身安全。安规电容通常用于抗干扰电路中起滤波的作用,安规电容的放电和普通电容不一样,普通电容在外部电源断开后电荷会保留很长时间。如果用手触摸就会被电到,而安规电容则没这个问题。X电容和Y电容应用在开关电源中各种作用都不同,都是不可以互相替换的。

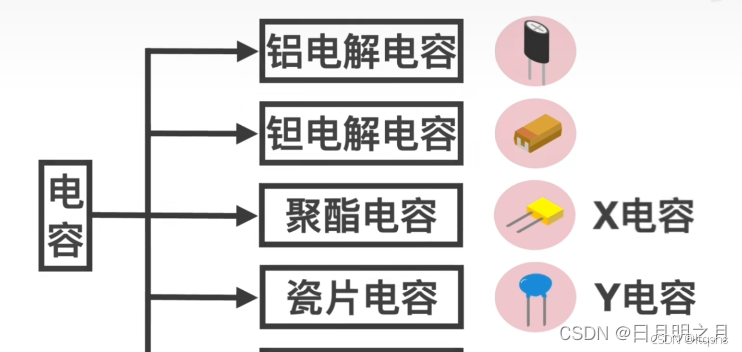

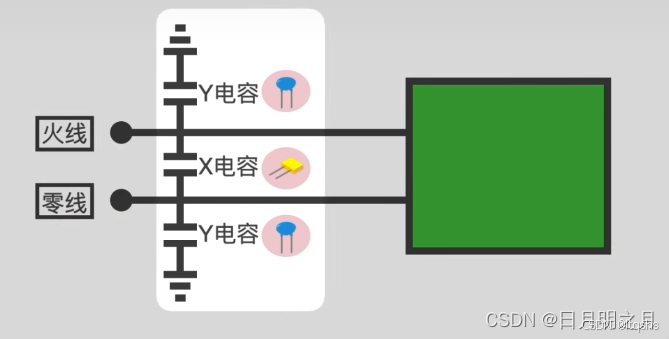

X电容和Y电容图解

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

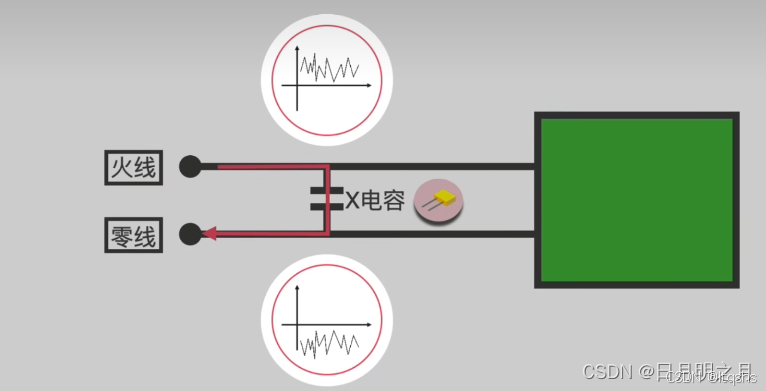

X电容滤波差模信号

假设参考电压是“0V”,那么差模电压就是在0V上下,对称分布。差模信号从火线流向零线。
在这里插入图片描述

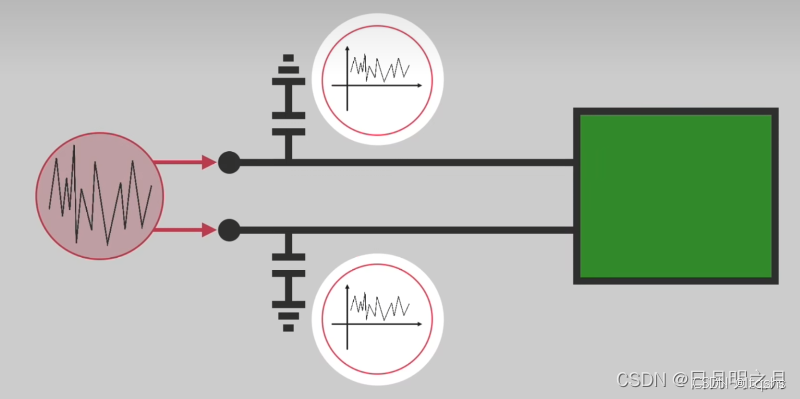

Y电容滤波共摸信号

假设参考电压是“0V”,那么共模电压就是同时在0V以上或者以下,共模信号不会从火线流向零线,只会通过Y电容流向外壳(或大地)。

为什么不用电解电容

在这里插入图片描述

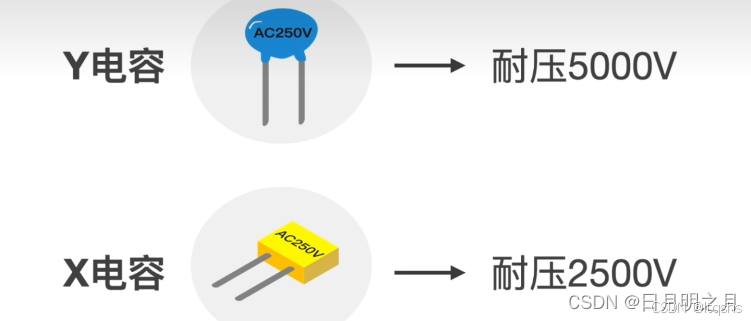

这是绝对不可以的,因为电解电容只能加正向电压,因为是交流电,所以肯定有负半轴,从而导致电容爆炸起火,此外还需要注意安规电容是没有正负极之分的,还有就是常规电容不能替换安规电容,就算是同样的选型,也不行,因为安规电容的耐压值,远超普通电容。在这里插入图片描述

成功案例分析

在一家消费电子产品制造商的产品开发中,设计了一款新型的电源适配器。经过初步测试,发现该适配器在EMI测试中未能通过相关标准。经过分析,设计团队决定在电源适配器的电源输入端增加X电容、共模电感和Y电容。

实施:添加100nF的X电容、1.3mH的共模电感和两个2200pF的Y电容。经过实验和调试,EMI测试结果显示设备的辐射水平明显降低,成功满足CISPR 32标准的要求。
效果:通过这样的设计,产品不仅顺利通过了EMC认证,还提升了市场竞争力,并获得了客户的认可。

参考原文:《电源EMC滤波设计:X电容、共模电感与Y电容的原理与应用分析》
《X电容和Y电容》
《什么是X电容和Y电容?》
