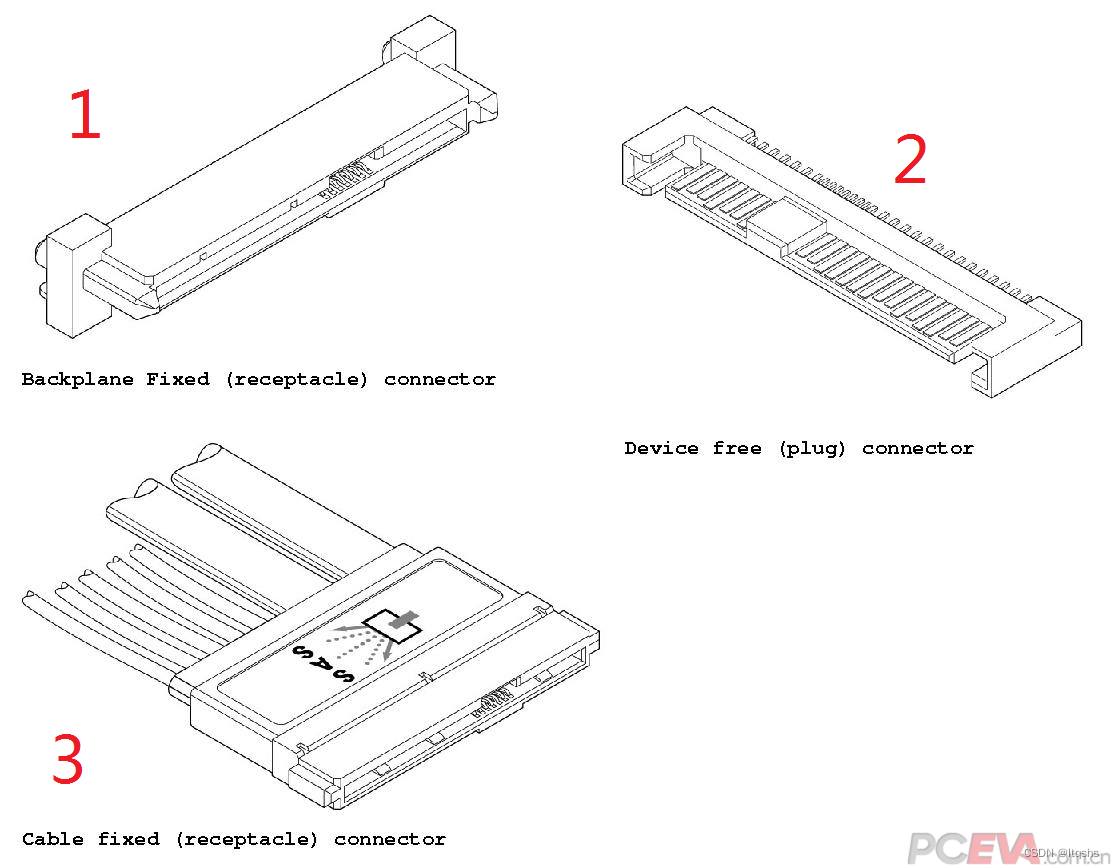

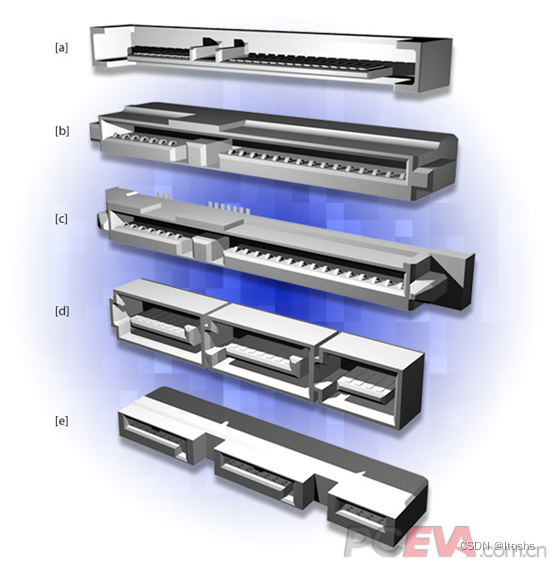

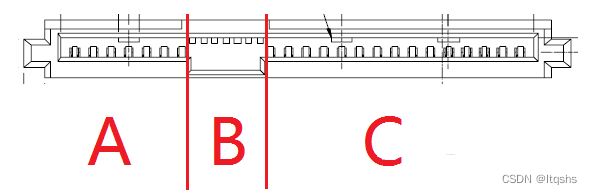

NGFF M.2（以下下简称M2）和SATA Express（以下下简称SATAe）是用以替代当前MiniPCI-Express（以下下简称MIni PCIe）/mSATA和SATA的新一代接口。
M2接口和SATAe接口已经可以在部分新款笔记本电脑和Intel 9系列主板上见到了，因为易与现有的接口相混淆，在这里做一个简单介绍。
一、M2

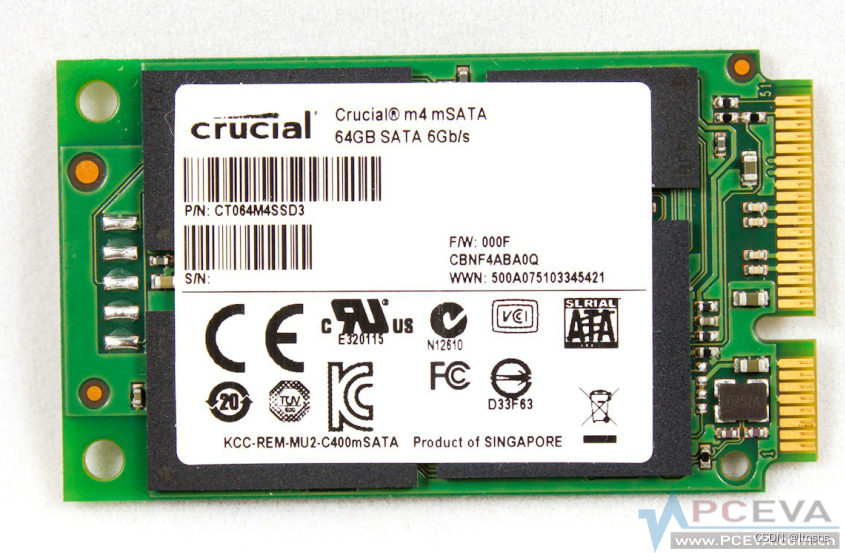

M2是目前常见于无线网卡、3G网卡和部分小型SSD的Mini PCIe/mSATA的替代升级版，具备小尺寸、低高度、集成度更高的优势。

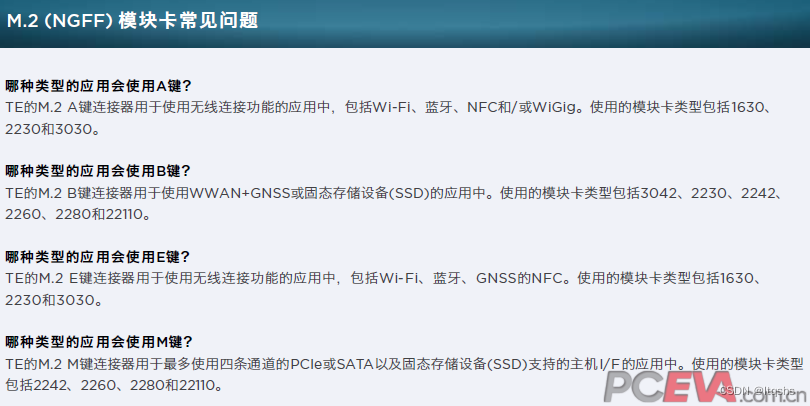

M2接口、板卡因尺寸规格（长宽高）和键位（Key）不同，分为多种规格。下面引用链接器制造商TE的一篇PDF，
简单说明。

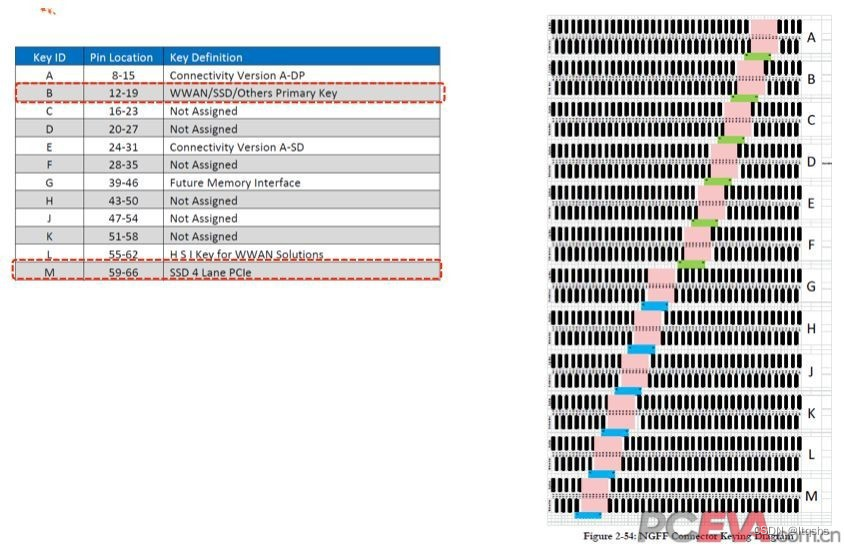

可以看出，M2是以宽度长度-高度-键位，这4个参数来区分不同规格的。特别是最后一项键位，它特别区分了用途。
比如举例中的2242-D2-B-M，是一个宽度22mm长度 42mm双面各高1.35mm B+M键位的M2插卡，这块插卡应当是一块SSD，具备PCIe x2及SATA接口（当然任何M2设备只能用其中一种接口，具体使用哪个接口由主控决定）。

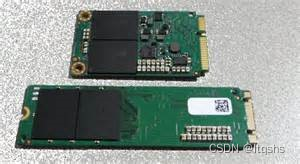

（上图分别是mSATA规格和M2 2280-D2-B-M规格的Intel 530 SSD）

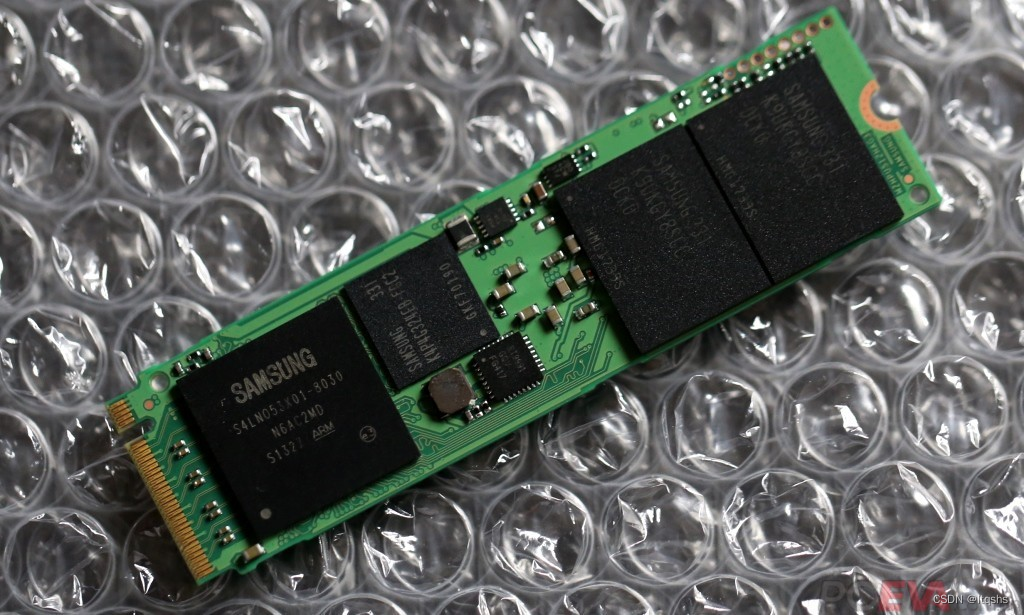

（上图是2280-D2-M规格的三星XP941 SSD）
（上图分别是Mini PCIe半高规格和M2 2230-S3-A-E规格的Intel 7260无线网卡）

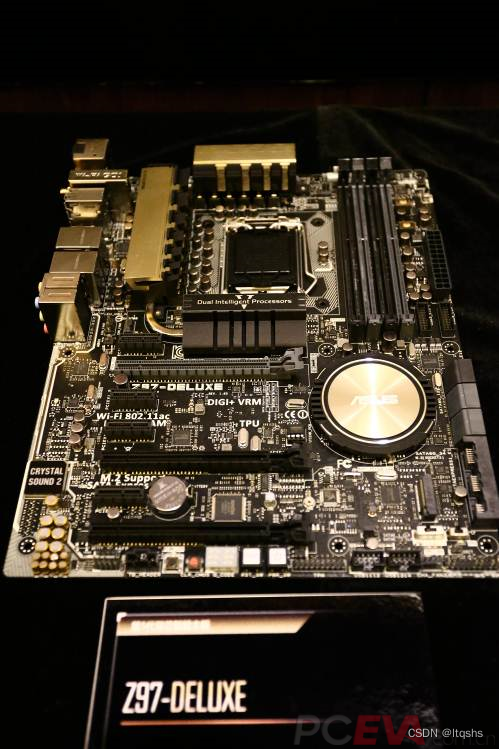

（上图是华硕Z97杜蕾斯，可以看到PCH散热器下方靠近SATAe端口旁边有一个M2 M键插槽，可以支持M2 2260和2280两种规格的SSD）

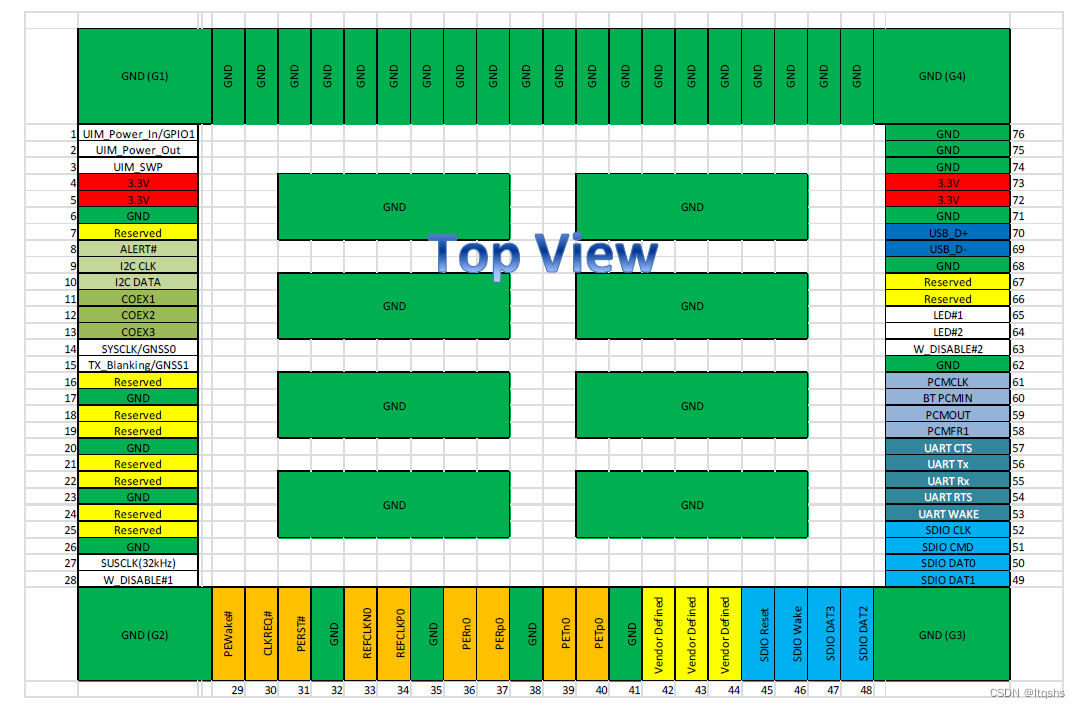

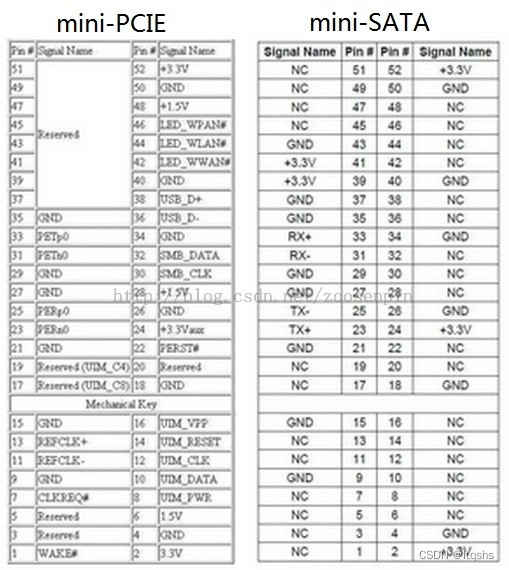

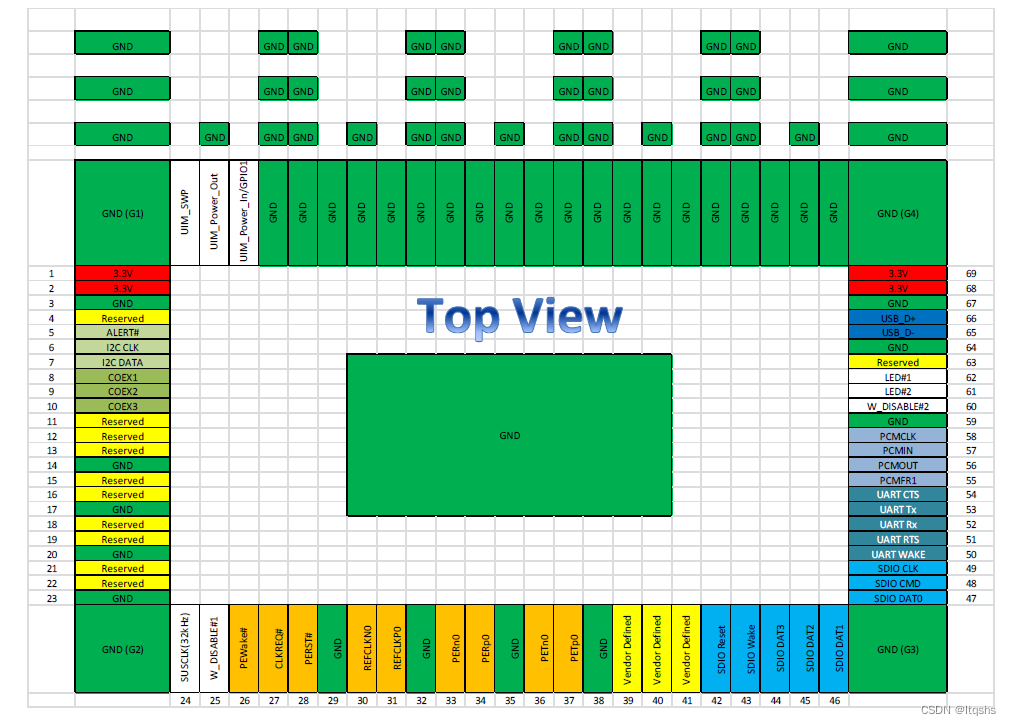

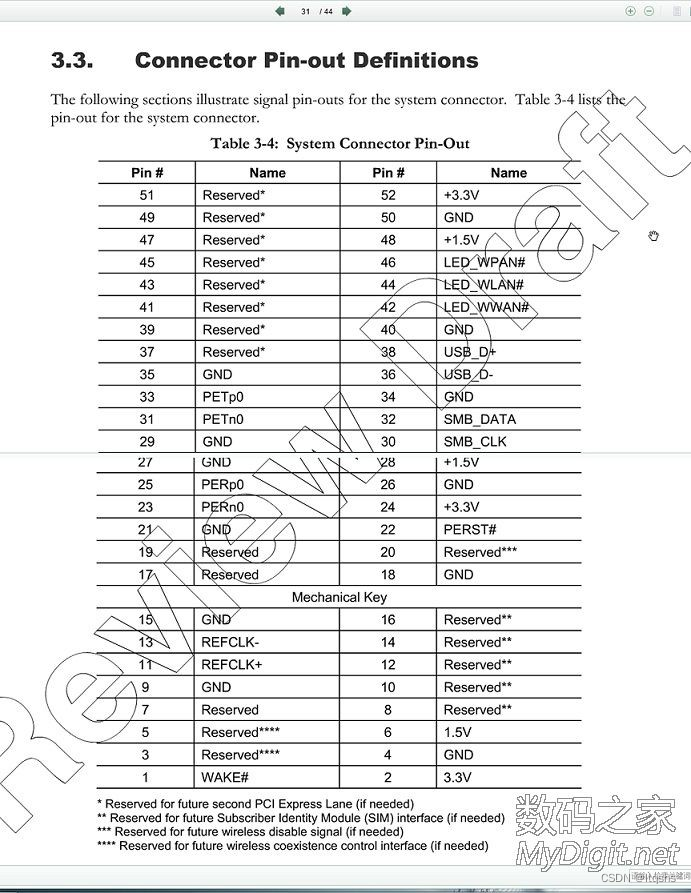

通过上面的例子可以看出M2插卡、插槽的用途可以通过键位来区分。同时，每种规格中也包含多组数据/信号通道，供不同用途使用。跟Mini PCIe/mSATA一样，M2接口的金手指也是两面交错排列的。这里为了说明，给几种常见规格的针脚定义。

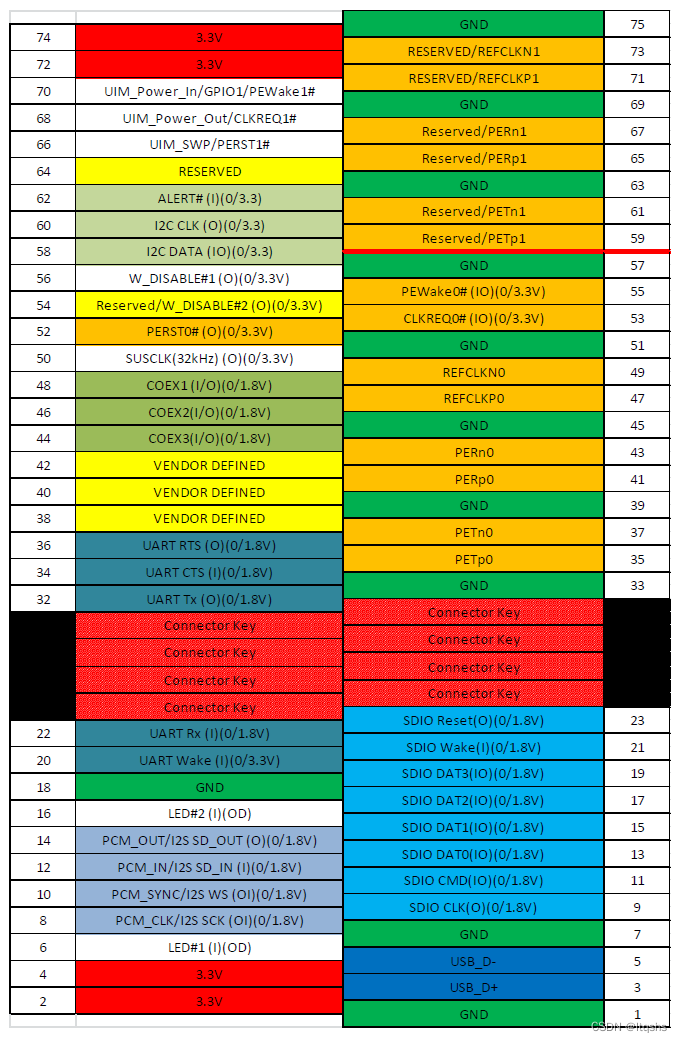

（上图 M2-A，键位在pin8-pin15。具备PCIe x2、NFC、Display Port和USB 2.0通道等）
（上图 M2-B，键位在pin12-pin19。具备SIM卡、音频、PCIe 2.0、SATA及USB 3.0通道复用通道等）
