叙述

最近在使用AD的时候,常常会整个复制其它原理图器件,但是复制过来,又没找打如何变大图纸,记得以前在原理图中右键就能调整,现在在19版本中怎么也找不到了,后来偶然发现了解决办法,一般还真想不到,竟然会在那,有必要记录下来,以供参考。
软件版本:Altium Designer19.0.4

问题:

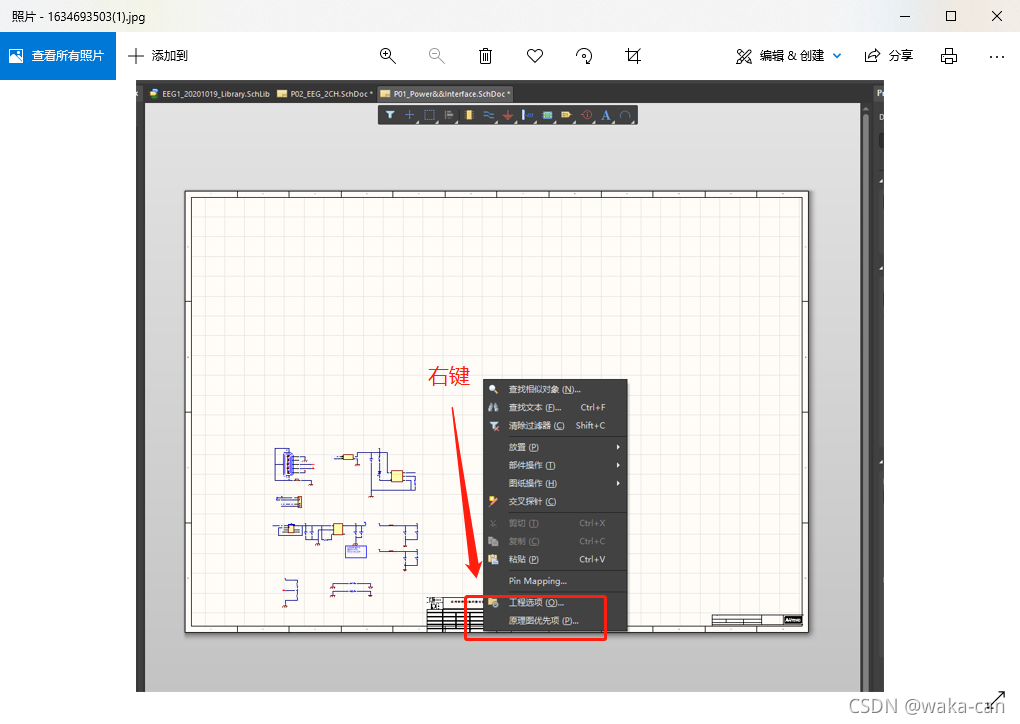

如下图,在这个工程文件中,右键后虽然能找到设置纸张大小的选项,却无法改变这张原理图纸面大小。

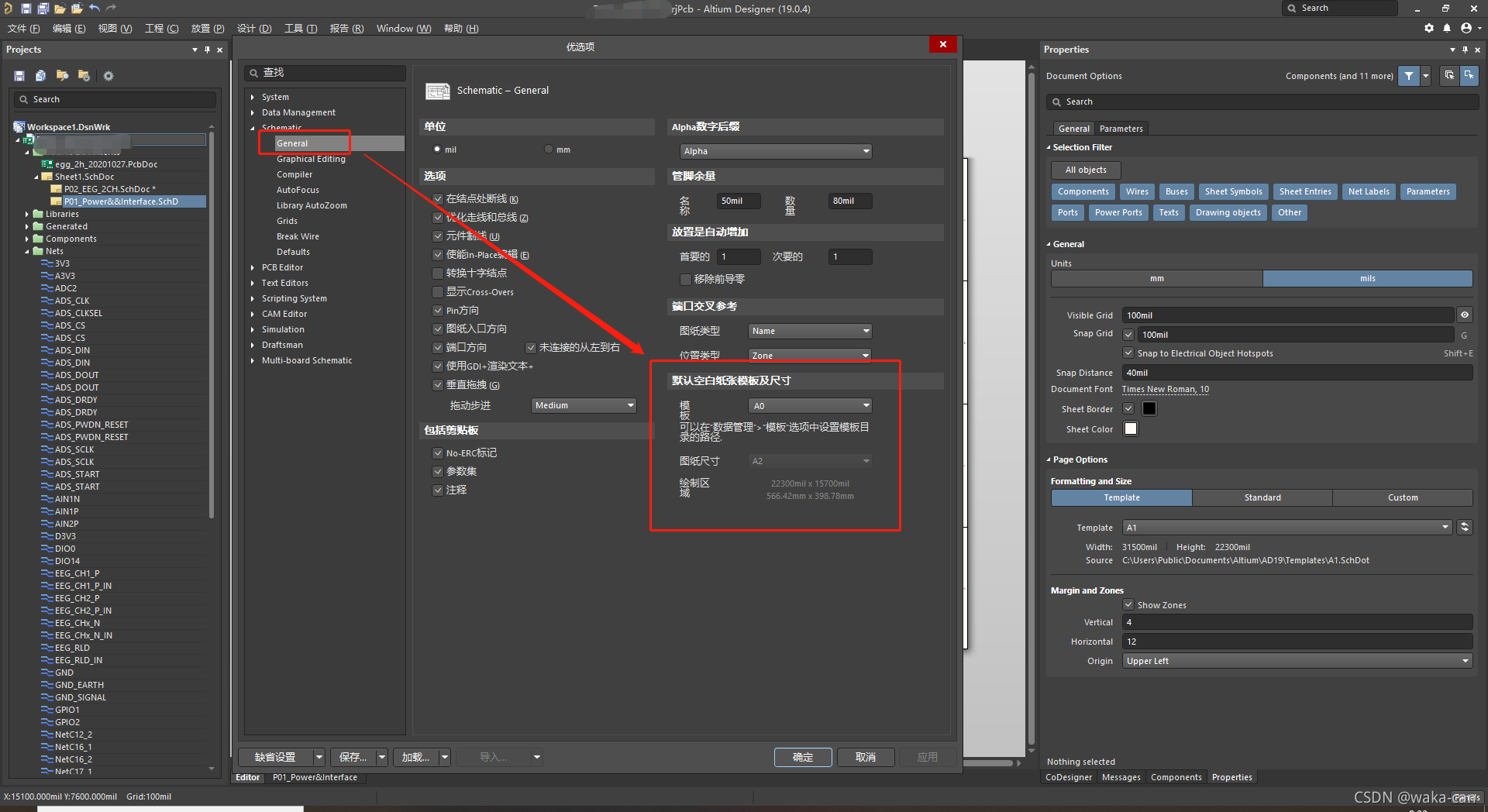

如下图,即使选择其它类型图纸,也不会改变。
在这里插入图片描述

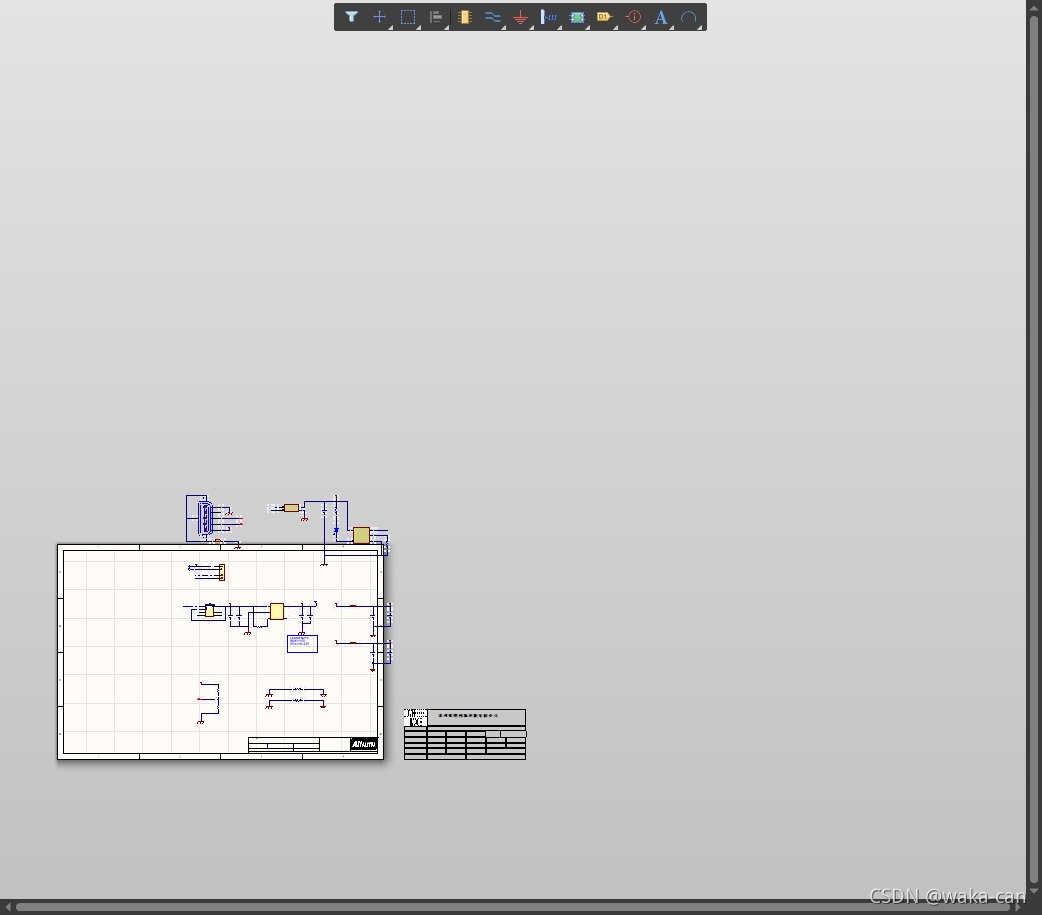

如下图,依旧未改变
在这里插入图片描述

解决方式

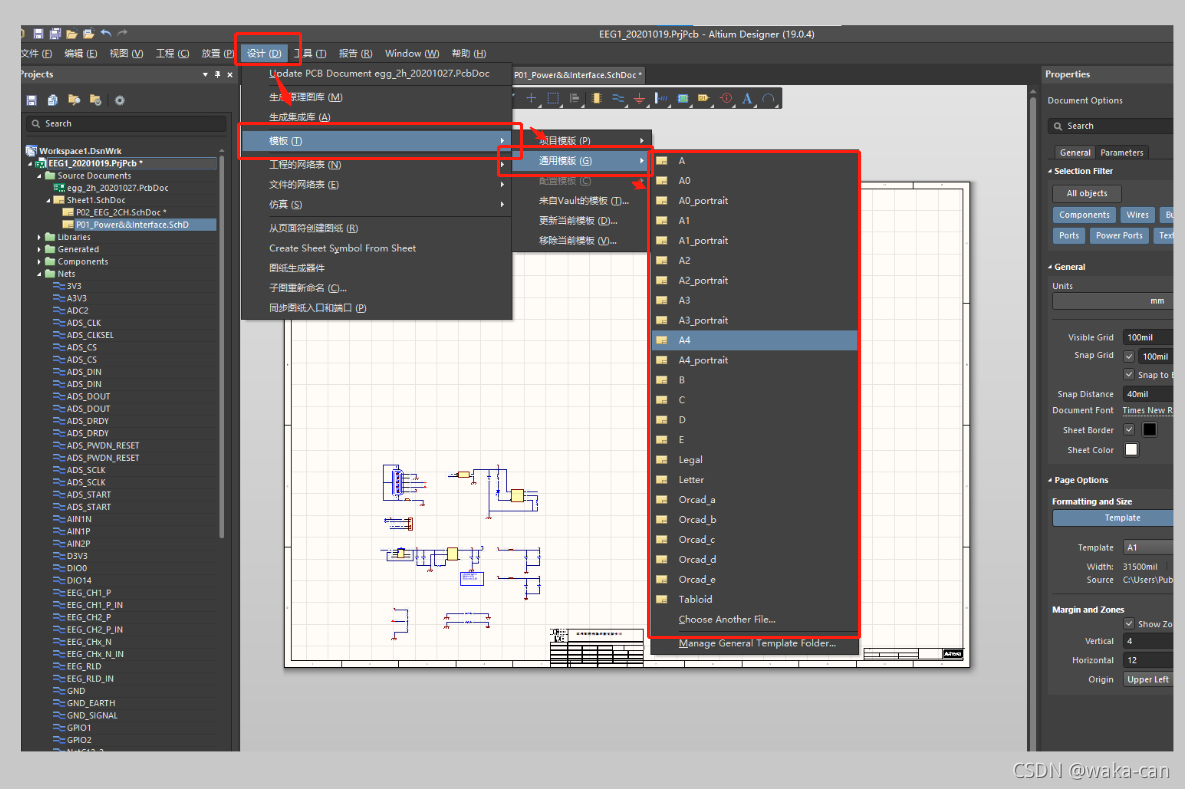

一步 :点击 设计>>模板>>通用模板>>然后选择自己需要大小
在这里插入图片描述

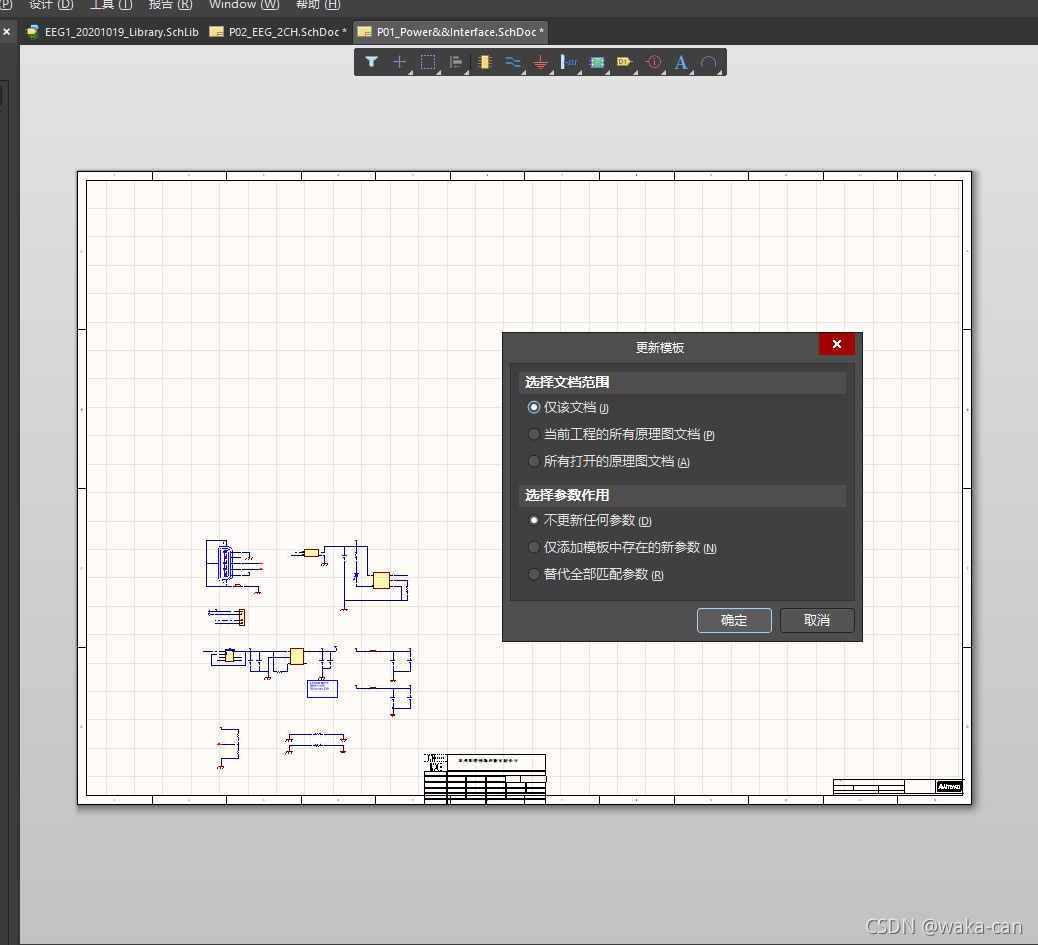

如下图所示,如图默认
在这里插入图片描述

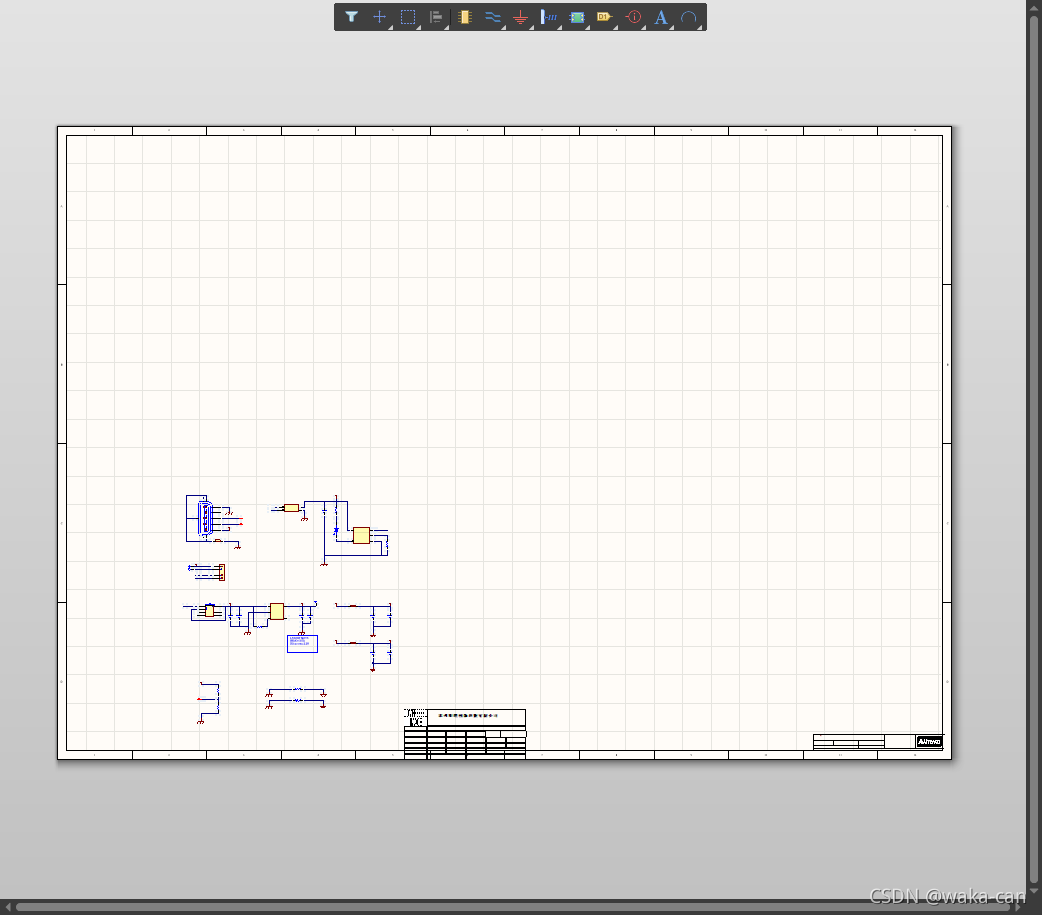

结果如下图所示
注:一般人不太会想到会在模板里找这个设置
在这里插入图片描述
