# STM32系列-串口-uart-软件引脚内部上拉 或者 外部电阻上拉-原因问题的搜寻

前言-（知道一个结论正确，也要知道它为什么正确）

最近，在调试uart串口的时候，被要求，要在串口初始化的时候，将引脚设为上拉。由此想到了为什么要上拉这个问题，但上网查了资料，发现大部分都是是说RX应该上拉，但是为什么上拉，没有什么人说的清楚，于是想深入找下原因。

问题描述

预先假设问题，知道自己要问什么，缕清问题本身。如果自己脑袋里一团乱麻，莫能两可，那对于所掌握的知识也不准确。

1. RX 是 应该软件内部上拉，还是加入外部电阻上拉？
2. TX 是否 也需要 软件内部上拉，或者 需要外部电阻上拉？
3. 如果加入外部上拉电阻一般是多少？

查找过程

（1）上网查资料

1、在CSDN找到几篇文章，涉及上拉电阻问题，认为描述较好的一篇放在下面了.
这一篇博主收集了很多讨论，有借鉴价值。
链接：https://blog.csdn.net/sinat_16643223/article/details/119208104

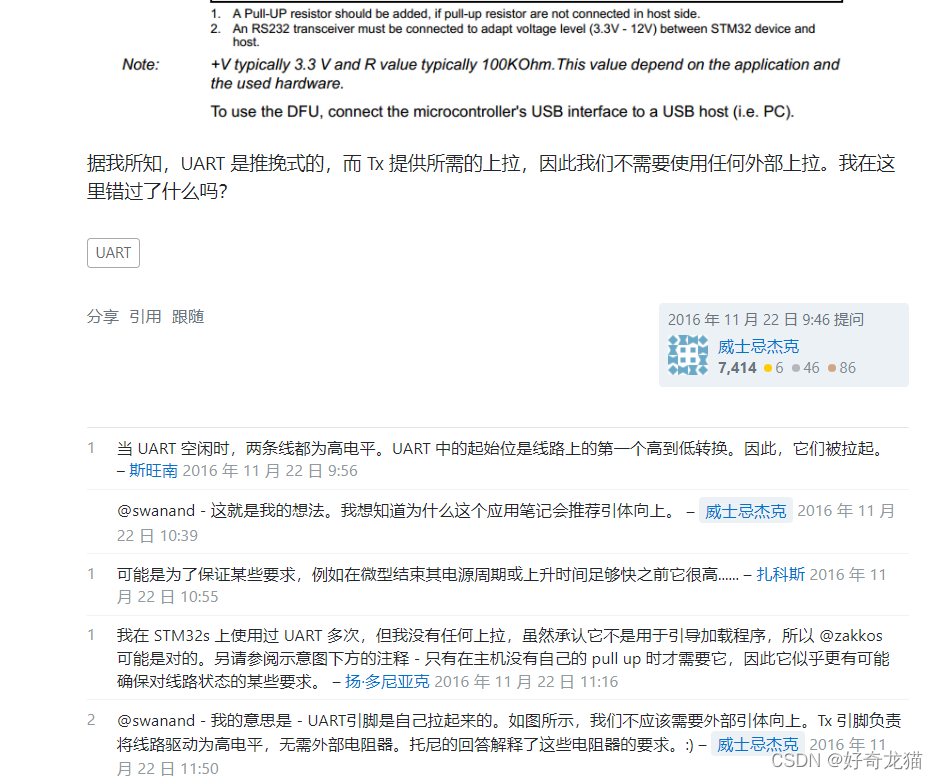

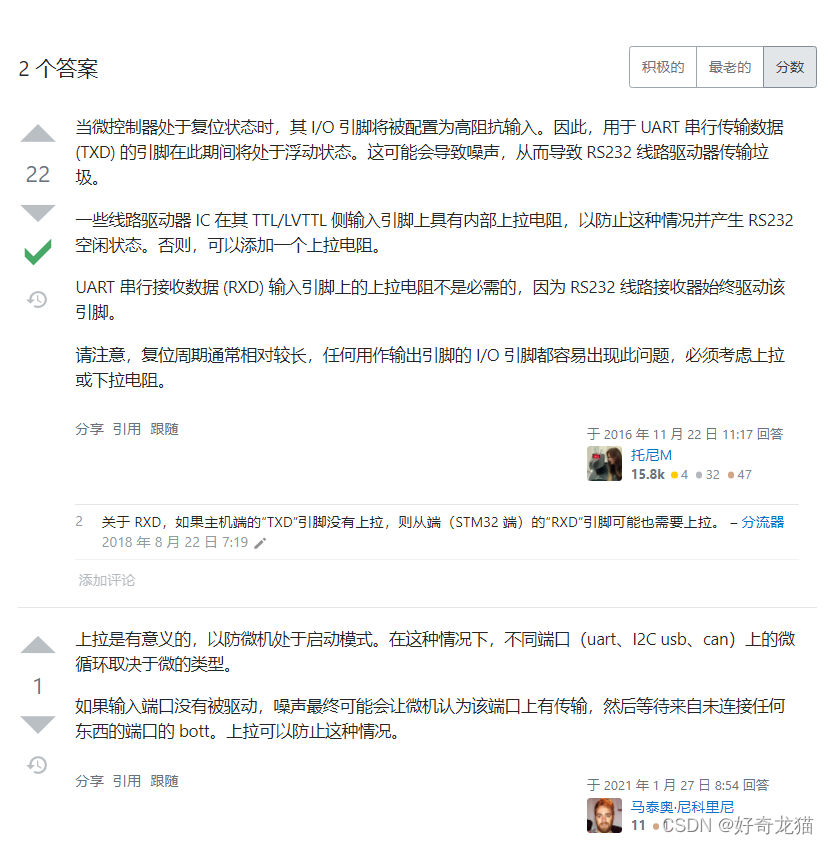

2、自己在网上也搜索了一些，也有借鉴价值，我直接将翻译好的截图放在下边了。网络限制，可能无法访问。

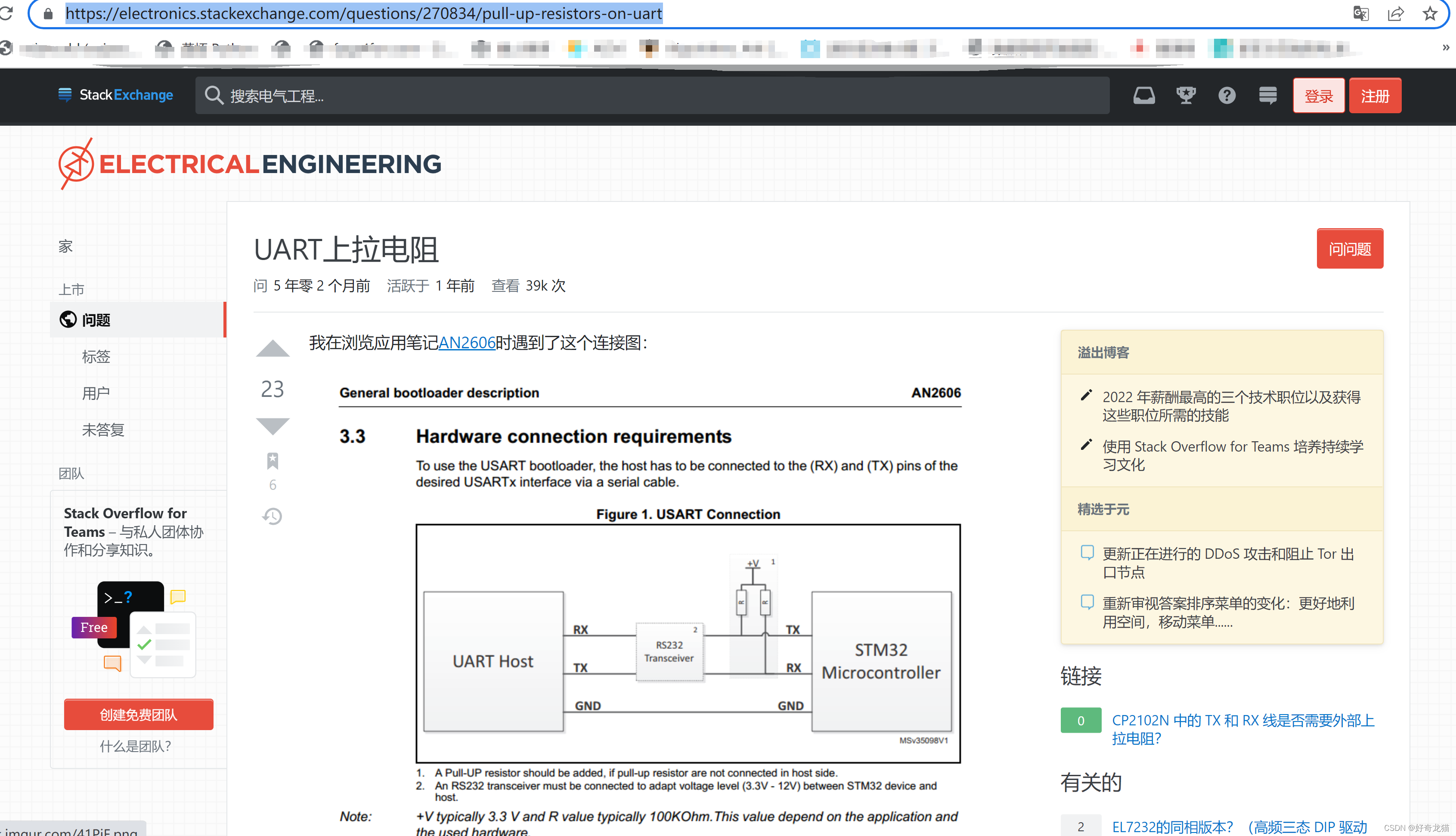

https://electronics.stackexchange.com/questions/270834/pull-up-resistors-on-uart

（2）请教大佬

请教了一个专业大佬，根据对大佬的话语理解，总结了以下三点，或者说是需要验证一下内容。

1. 需要查芯片内部框图
2. 外设上是否有上拉
3. Tx不用管，本身有推挽。
4. 查找样例代码，看看人家怎么做的

（3）查代码-找手册-验证

（1）查找样例代码，看看ST样例代码中是否全部上拉。

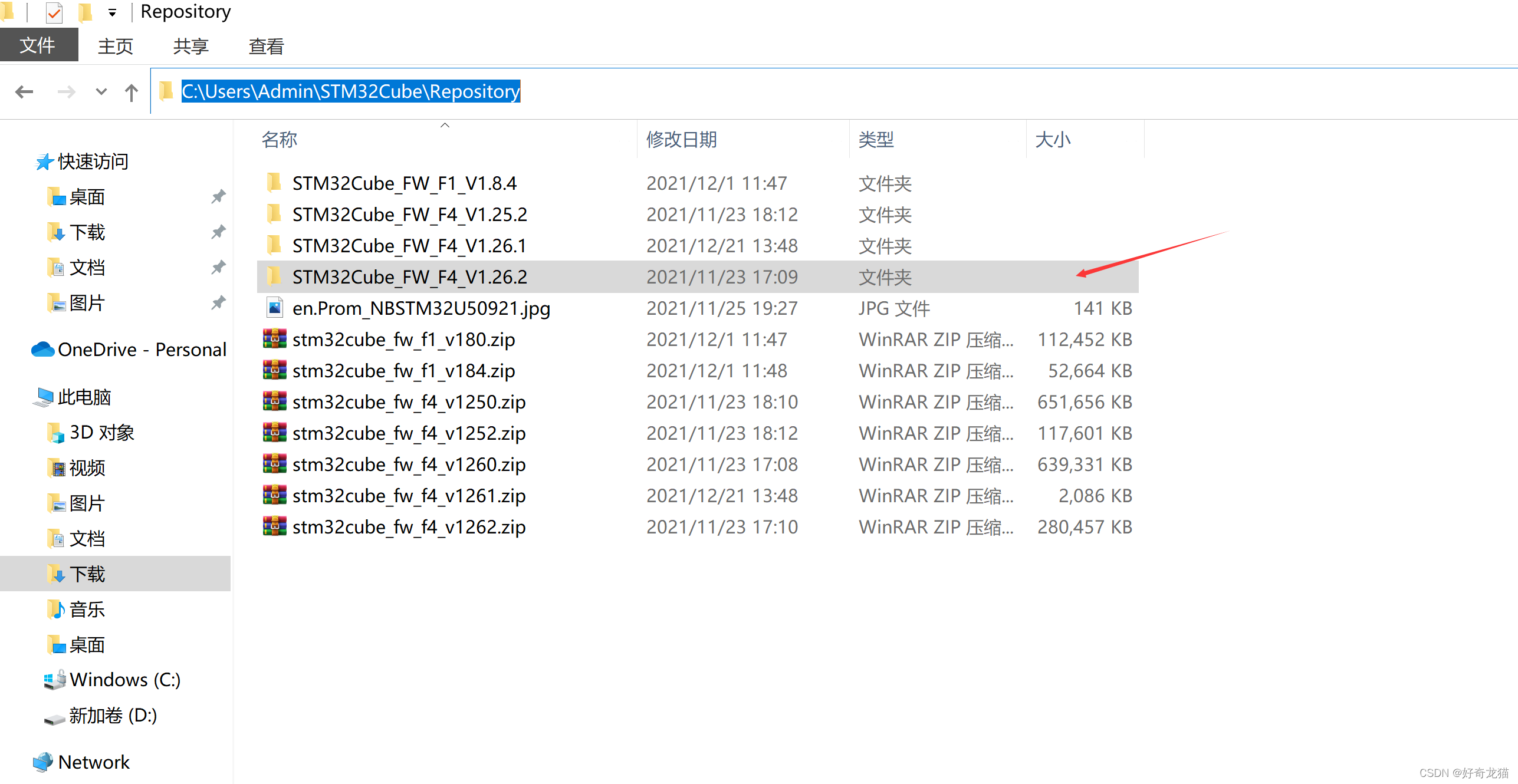

自己之前调试代码一直使用的是STM32cubeIDE，这个软件有个样例库，如果都是默认安装的话，会在如下路径下找到样例代码路径。

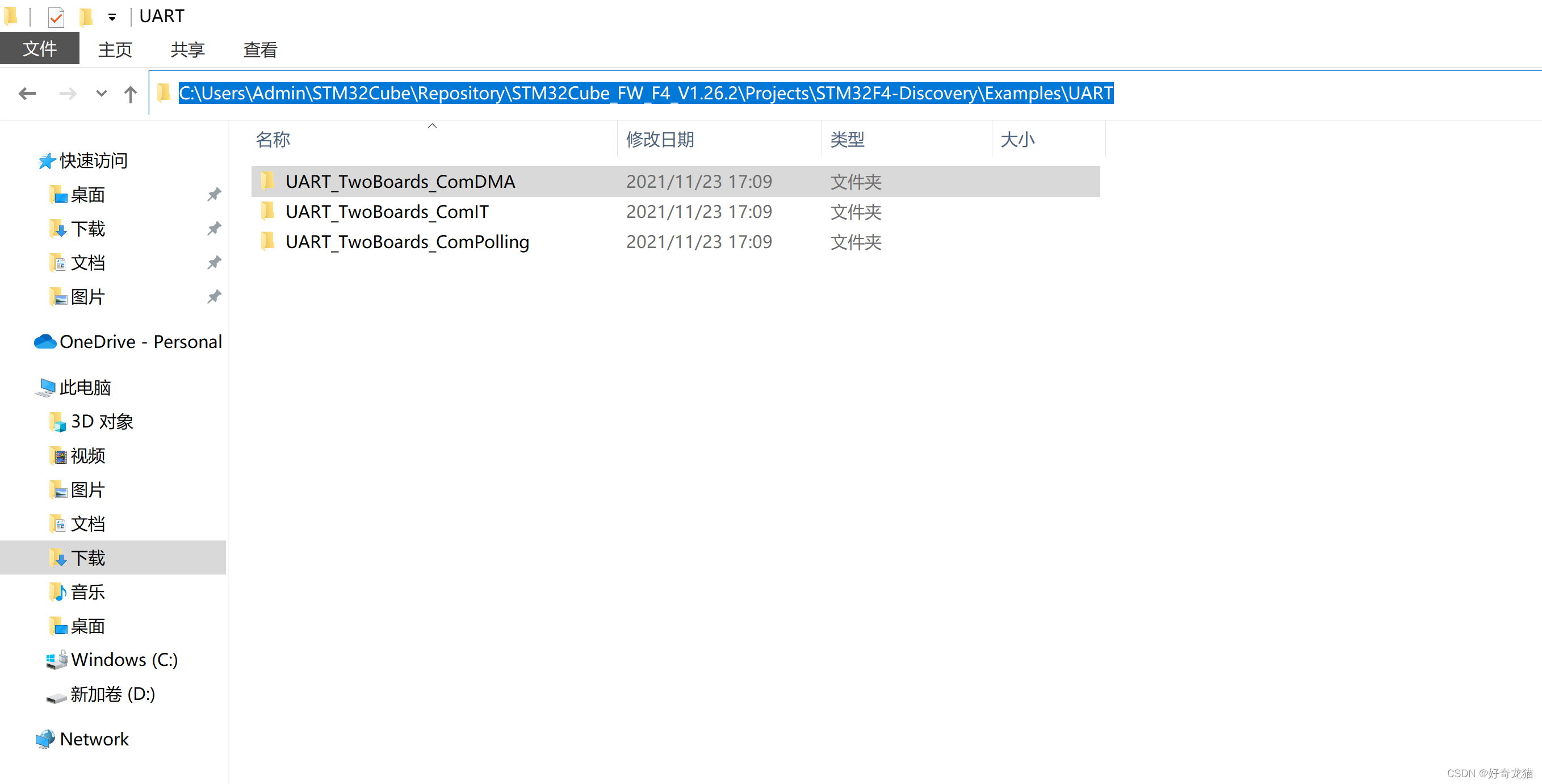

具体随便选中一个文件

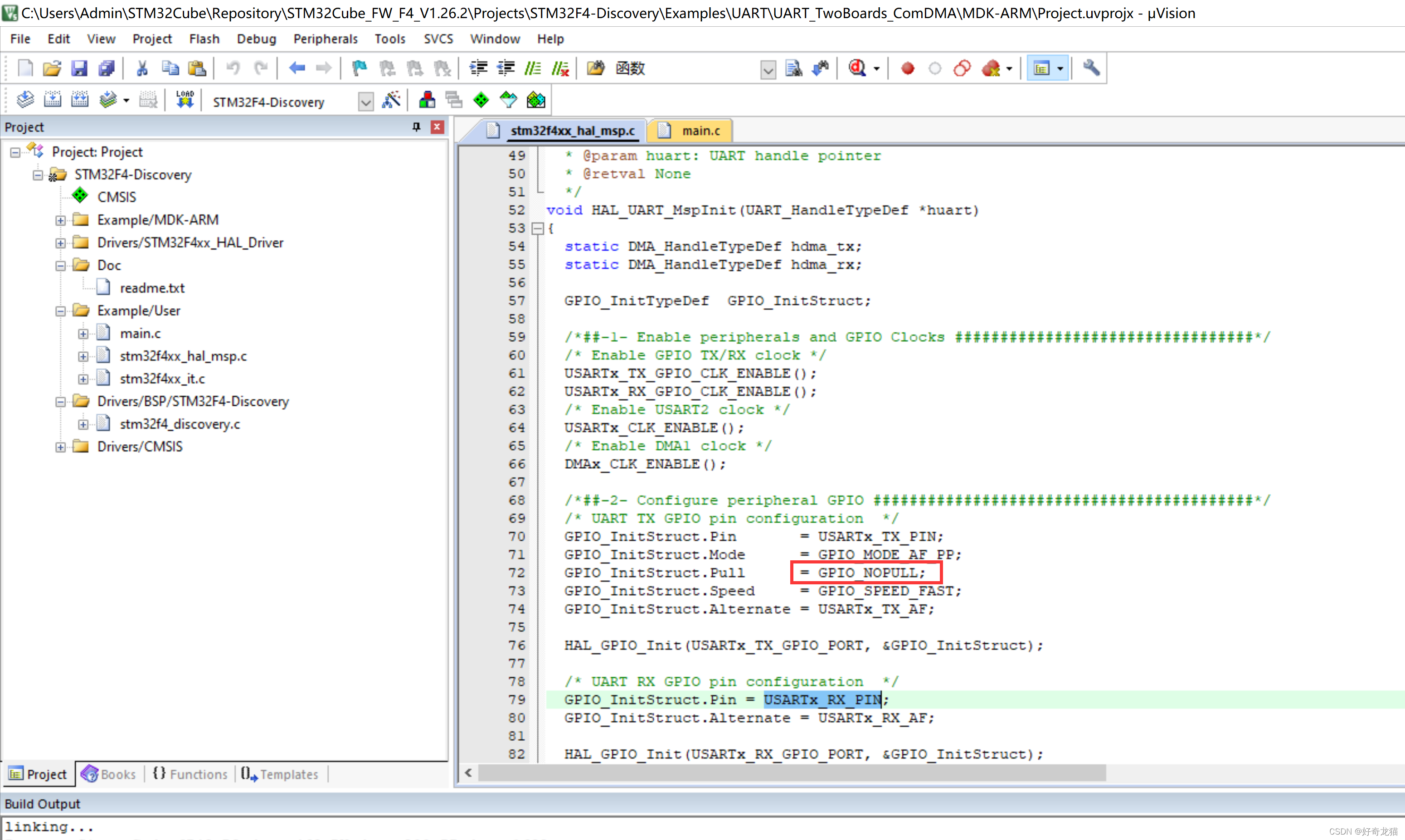

在HAL库代码文件stm32f4xx_hal_msp.c下，有如下内容，就是说ST官方给的样例，并没有强制上拉，但是我没有对应板子，所以不清楚外设上连接方式，以及有没有上拉电阻。

（2）查找样例代码，看看正点原子代码是否有上拉电阻。

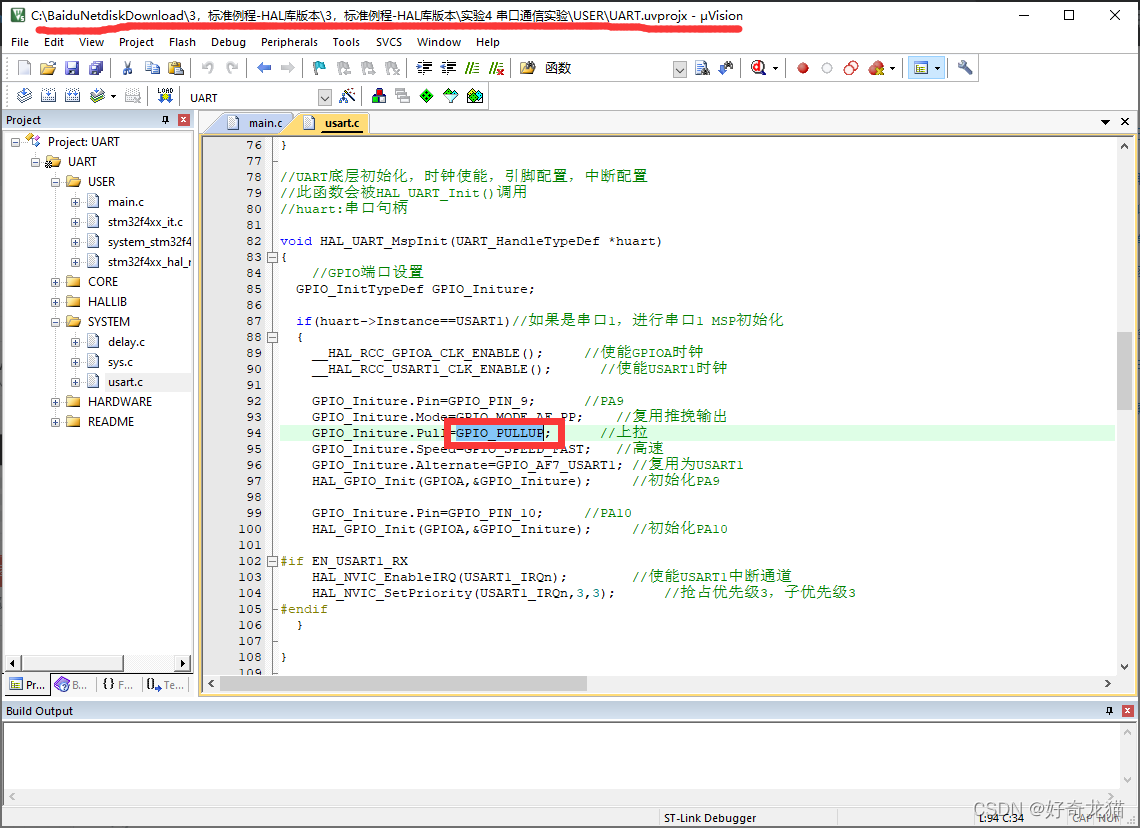

找到正点原子HAL库代码，在代码中看到如下内容。

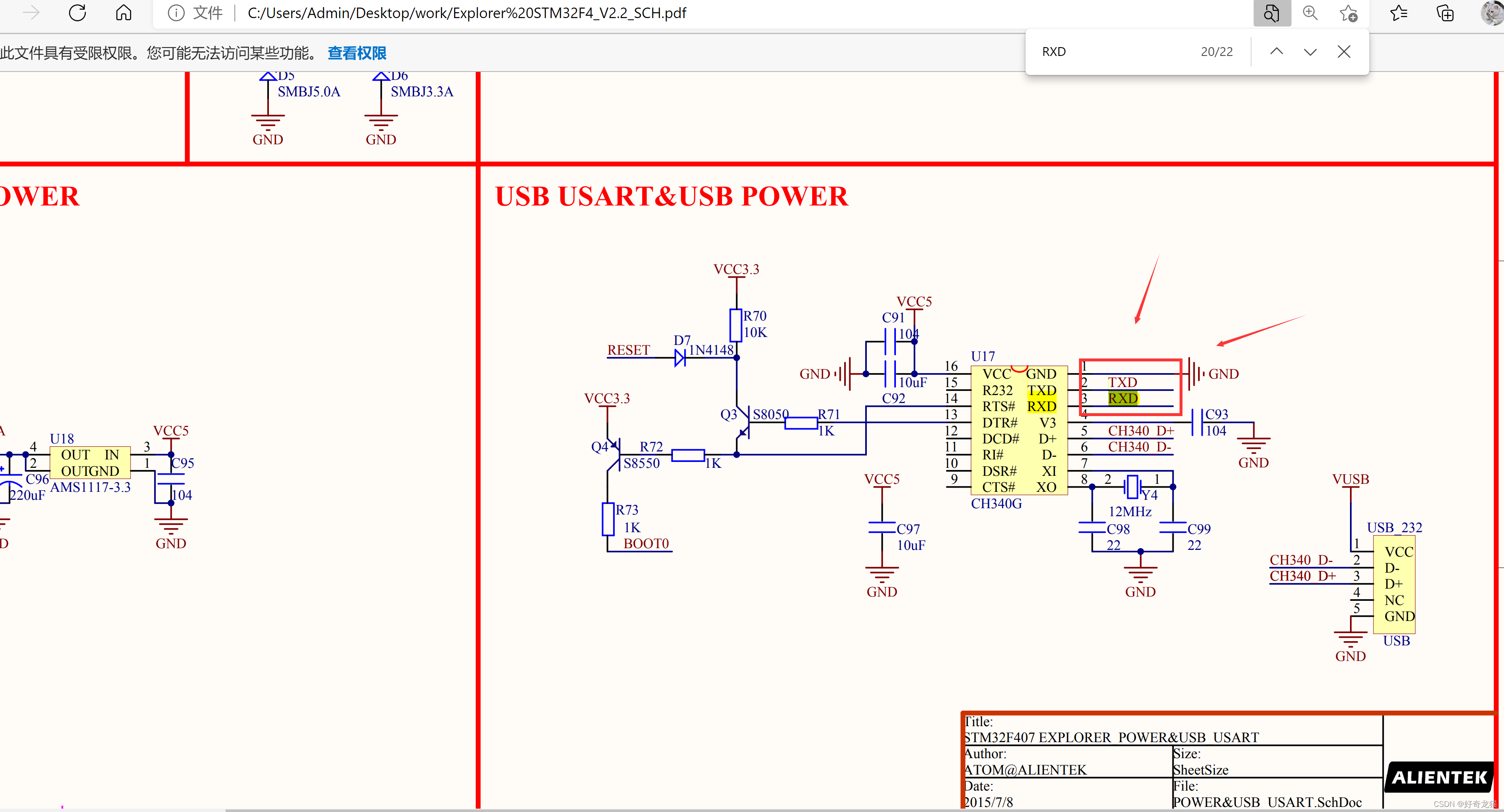

正点原子代码内部确实上拉了，那么看看F4板子上是否有上拉电阻，原理图如下，可以看到并没有外部的上拉电阻。

这个外接器件CH340G也查了下手册，发现找到英文的datasheet没说，但是中文翻译过来的手册有说明，手册链接如下。
https://download.csdn.net/download/qq_22146161/80134371

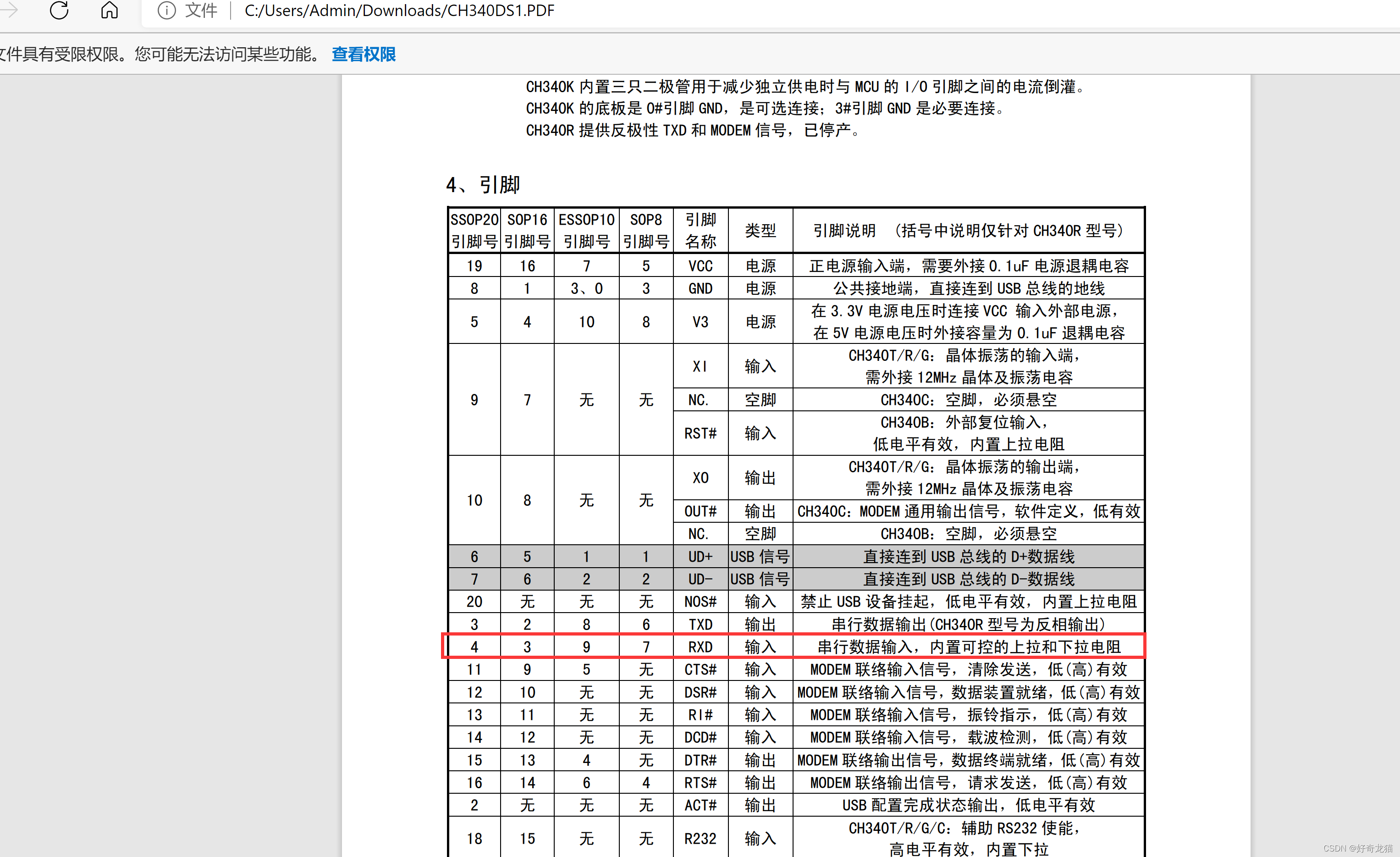

其中在中文手册里有这样的一句话，可以理解这个芯片内部有上下拉电阻了。

（3）在查找过程中，发现需不需要加上拉，跟芯片工作模式有关系，跟芯片本身有关系。在查F4中文参考手册中发现如下“STM32F4xx中文参考手册.pdf”。

一些参考资料链接

（1）CSDN链接：
https://blog.csdn.net/weixin_46146288/article/details/112681794
（2）CSDN链接：
https://blog.csdn.net/weixin_49770585/article/details/115460495
（3）查找STM32系列具体型号STM32F103内部弱上下拉电阻一般为40K
https://www.pianshen.com/article/8441785505/
或者
https://blog.csdn.net/wuhuijun165/article/details/49518575

现有结论汇总叙述

按照问题以及自己查到资料汇总，总结出以下几点，以供参考，如果有了新知，请留言指正，我会及时更改。

1. RX 是 应该软件内部上拉，还是加入外部电阻上拉？
   这个需要根据芯片实际情况，查芯片IO硬件框图确定，现在大部分芯片内部，已经自动集成了一个弱上拉电阻，一般不需要外部电阻上拉，只需要在软件配置时，配上上拉即可。
2. TX 是否 也需要 软件内部上拉，或者 需要外部电阻上拉？
   这个也要根据芯片实际情况，一般情况下，不需要软件内部上拉 和 外部电阻上拉，在GPIO工作在推挽模式下，其实已经算是有了这个电阻。
3. 如果加入外部上拉电阻一般是多少？
   根据现有查到资料而言，大部这个外部上拉电阻都是10K,其实如果你不确定你的芯片是否有芯片内部的弱上拉或者弱下拉，可以预先在PCB绘图时留下两个封装，到时候不焊接即可。
