OpenCasCade默认的小坐标系的构建

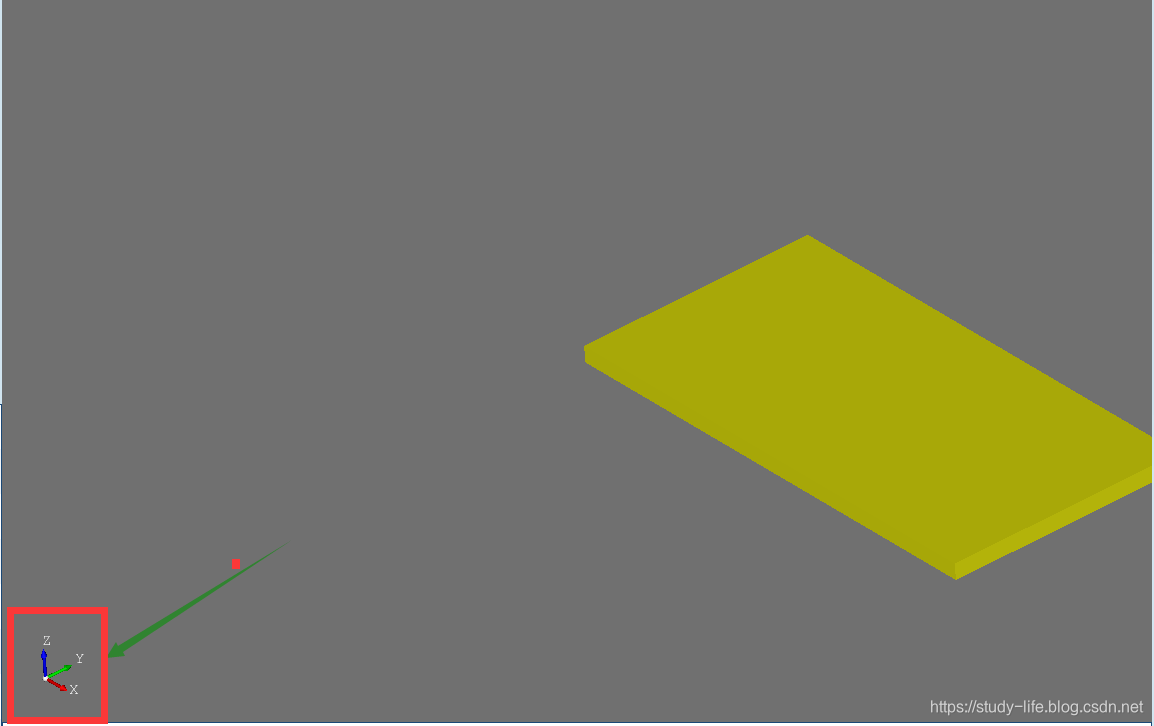

我所说的这个小坐标系其实就是下图，会根据当前视图旋转的小参考坐标系：

这个小的坐标系在之前使用的时候，是自己绘制的，自己画的，不但不好看，而且实用性也很差，在后来偶然间发现这个小坐标系模型OCC是自己提供接口的，只需要在初始化环境之后，设置相关参数就可以了。

相关方法如下：

myView = myViewer->CreateView();

	myView->SetComputedMode(Standard_False);

	Handle(WNT_Window) aWNTWindow = new WNT_Window(this->GetSafeHwnd());
	myView->SetWindow(aWNTWindow);

	if (!aWNTWindow->IsMapped())
	{
		aWNTWindow->Map();
	}

	aWNTWindow->SetBackground(Quantity_NOC_YELLOW);

	myView->TriedronDisplay(Aspect_TOTP_LEFT_LOWER, Quantity_NOC_WHITE, 0.06, V3d_ZBUFFER);   //画三维坐标系

myView的TriedronDisplay方法提供了这个功能，在OCC6.8.0中关于这个小坐标轴的使用方法有三个相关接口：

1.创建小坐标系模型

Standard_EXPORT   void TriedronDisplay (const Aspect_TypeOfTriedronPosition APosition = Aspect_TOTP_CENTER, const Quantity_NameOfColor AColor = Quantity_NOC_WHITE, const Standard_Real AScale = 0.02, const V3d_TypeOfVisualization AMode = V3d_WIREFRAME) ;

分别需要指定显示的位置，X,Y,Z字母的颜色，以及显示的样式三个参数，数据类型是OCC内部数据类型。

  2.删除小坐标系模型
  Standard_EXPORT   void TriedronErase() ;

  3. Highlights the echo zone of the Triedron.

 此功能目前还没用到
  Standard_EXPORT   void TriedronEcho (const Aspect_TypeOfTriedronEcho AType = Aspect_TOTE_NONE) ;



上面只是介绍了最简单的使用方式，相关实现细节，OpenCaseCade源代码中有相关实现，开源的，可以自行参考
