Altium显示/隐藏白色网络

最新推荐文章于 2024-08-19 11:10:00 发布
最新推荐文章于 2024-08-19 11:10:00 发布
阅读量2.8k 收藏 1
点赞数
文章标签： Altium EDA
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_24118527/article/details/132626985
版权

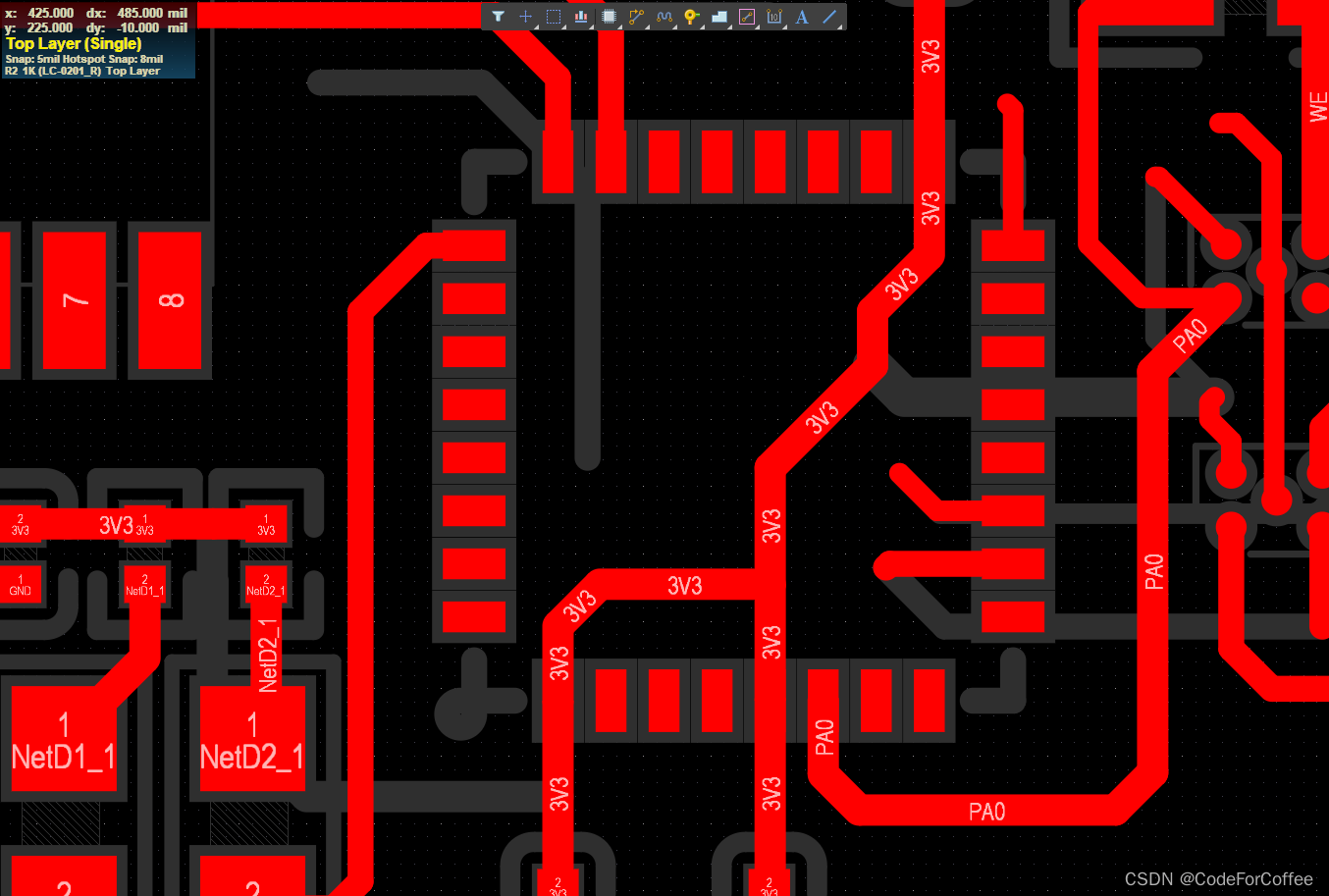

在Altium软件中，相同网络的单元如果没有连接，会在PCB中出现白色的线，如下图所示。

这些白色的细线用于提示我们还有哪些网络没有布线。

如果我们不想要出现这种线，可以进行如下设置

View  >  Connections  >  Hide All

如果我们想恢复这些白色的网络，只需要进行类似的操作即可

View  >  Connections  >  Show All
