lesson5 Zigbee无线通信概念



1.Zigbee无线通信，需要高频的载波来提供发射效率，ZIgbee模块直接要想可以正常的收发，接收模块必须把接收频率设置和发射模块的载波频率一致。

2.Zigbee一个有27个载波可以进行通信，载波也叫做信道（无线通信的通道）。这些载波的频率落在某些频率区段，我们把这些区段叫做频段。

• 有16个信道在2.4G频段
• 有11个信道在915M频段和896M频段间

但TI的所有支持ZIgbee底层协议的芯片只能在2.4G的16个信道里进行通信，信道编号为11-26

11号信道对应频率为2405M

12号信道对应频率为2410M

... ...

26号信道对应频率为2480M

3.网络地址

在Zigbee无线局域网里，每一个模块在该网络里都有唯一的2个字节的地址，这个地址叫做网络地址（也叫网络短地址）

4.PANID

这是一个2个字节的编码，用来区别不同的ZIgbee无线局域网，叫做个域网ID（PANID），每一个Zigbee无线局域网都有自己唯一的PANID

5.RFD射频数据寄存器，类似于串口中的数据寄存器。物理上存在两个，用于接收、发送 射频接收与发送缓冲区里的内容（128字节）

6.发送方配置主要代码

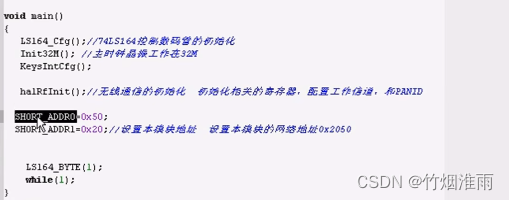

（1）主函数

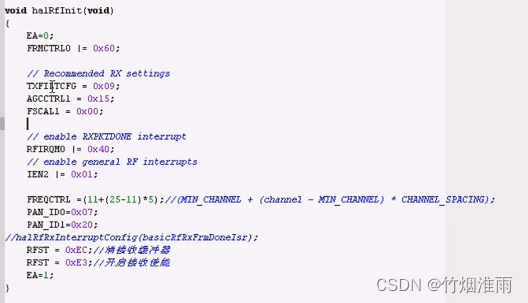

 （2）无线通信初始化函数：主要初始化相关的寄存器，配置工作信道和PANID

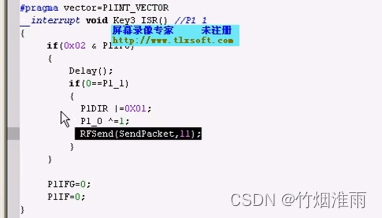

 （3）外部中断函数，其中调用了RFSend将SendPacket数组的内容发送出去

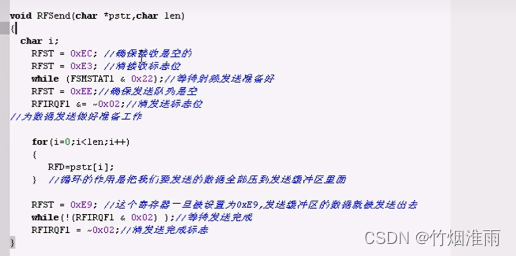

 （4）发送函数RFSend

7.接受模块主要代码

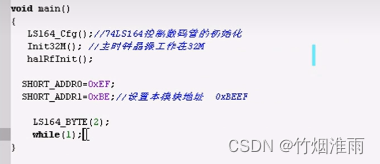

（1）主函数，用while(1)等待模块成功匹配

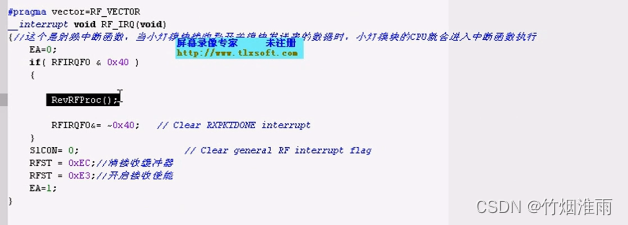

（2）射频中断函数

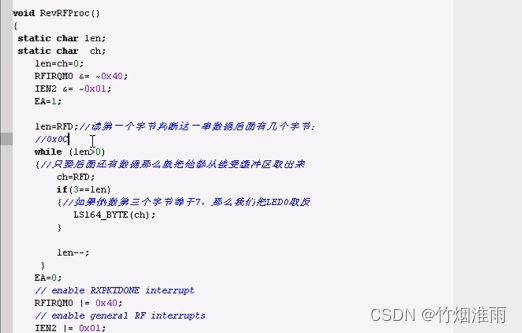

（3）RevRFProc函数，自定义函数，用于处理接收缓冲器数据

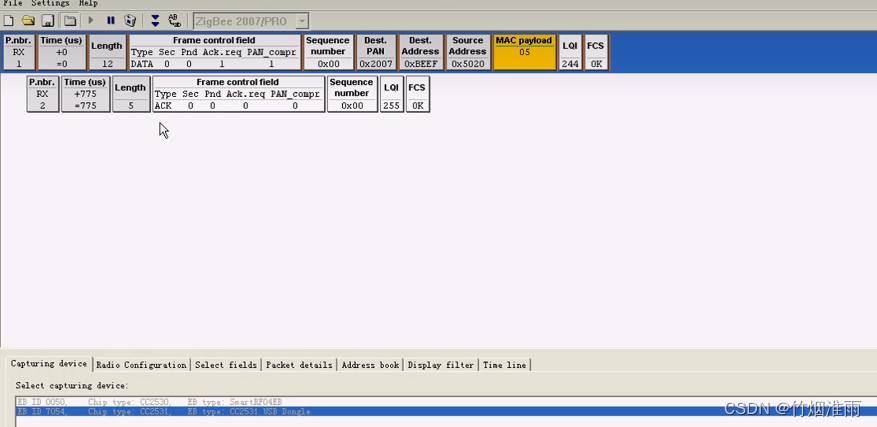

dongle抓包结果

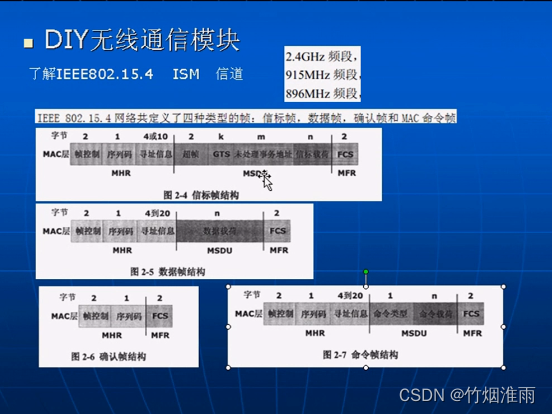

8.802.15.4 是Zigbee底层协议，硬件必须要支持

9.Zigbee的四种帧格式，ZIgbee有且只有四种帧
