2021年11月4日,中国工业和信息化部等四部门4日对外发布《智能制造试点示范行动实施方案》,提出到2025年,建设一批技术水平高、示范作用显著的智能制造示范工厂。随着该项方案的提出,制造业迎来了全新的发展机遇,开始将信息化技术进行广泛应用,尤其是看到以德国西门子为首的制造企业,开启工业数字孪生之后的发展进程,更是加快了自身的数字化研究应用。
表面贴片技术(Surface Mounted Technology,SMT)指的是在印刷电路板(Printed Circuit Board,PCB)基础上进行加工的系列工艺流程的简称,是电子组装行业里最流行的一种技术和工艺。SMT 目前发展已有40多年的历史,现已广泛的应用于通信、计算机、家电等行业。并且随着5G 网络覆盖,北斗三号卫星导航系统建成开通,电子信息产业高速发展,催促着 SMT 技术也要向高密度、高性能、高可靠性和低成本的方向发展。
那么,数字孪生技术该如何应用到SMT生产中,又可以为SMT行业带来哪些全新的变化和契机,就让小编通过一组案例,来为你进行解答。
WVGL构建总览

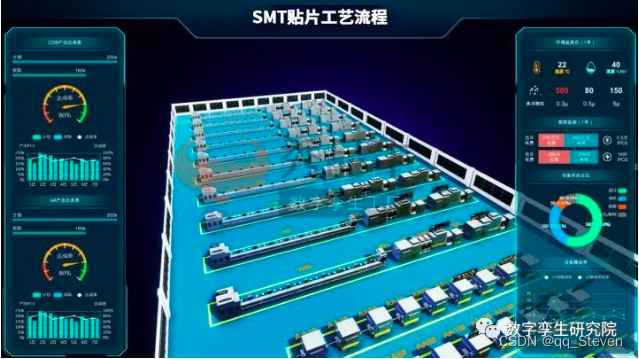

WVGl会根据厂方提供的设备图、设备布局、厂房布局、厂区CAD等信息,将产线进行等比建模,将产线通过数字映射的方式,还原到数字孪生系统中,将厂房、生产线整体的展现在在管理人员面前,方便管理人员对整个生产流程的掌控。

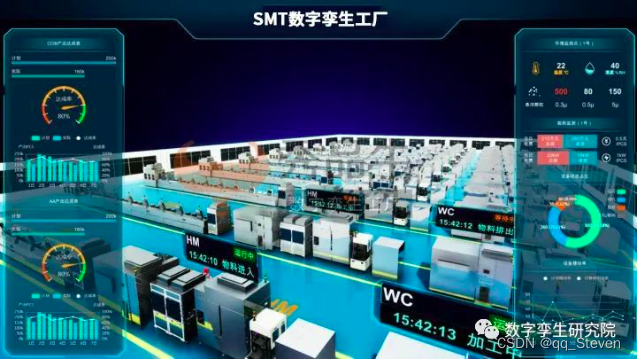

通过这个可视化场景,管理者可以很直观的看到厂房内的每一条生产线,乃至生产线上的每一台设备,还有例如AGV小车、摄像头、消防设备等相关也会同步展示在系统中,管理人员可以直接在页面对每个设备的实时数据和运行状态进行监视,实现场景的整体联动。
WVGL系统细节
制造数据可视化
WVGL的智慧生产数字孪生系统,可以将生产数据清晰直观的展现在运营者面前,将枯燥、分散的数据进行图形化,一目了然,实时更新;

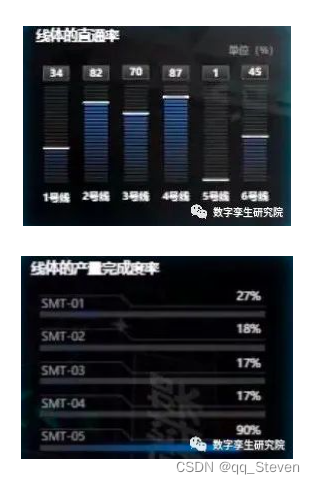

同时,根据数据还可以分析出设备的综合效率、时间利用率、性能利用率、产量完成度、直通率、设备使用率、成品不良率等,直观监视产线设备状态、生产质量、库存信息等,全方面多维护帮助提升运营者的决策效率。
而对于同种类不同的生产线,WVGL还可以将不同生产线的数据进行动态同类对比,清楚了解各个生产线的生产作业能力,帮助管理者对生产资源进行合理分配,充分发挥生产效能。相较于单个的数据图表和静态数据图表,更加的具有整体性!
设备信息可视化

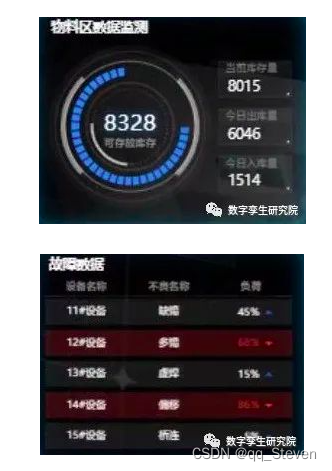

而对于生产线中的单独设备,还可以进行设备的单独运行信息的展示,直观体现单独设备的生产利用能力。还可以通过对设备工作状态进行状态标注,以颜色区分,例如:蓝色表示设备正常;黄色表示设备异常;红色表示设备故障并发出警报。将原本效率低下的人工巡检替代为数字实时监控检查,及时了解设备健康状态,降低工厂运作的人工成本,同时增生产效率,提高整体获益率。
室内定位
WVGL还可以对流动性较强的目标比如AGV小车、工作人员通过增加感应元件的方式,进行数字定位。
现在新兴物联网5G+技术、蓝牙5.0等室内定位技术越来越强大,WVGL可以通过智能基站、可穿戴设备(如腕带、电子工牌等)、前后端通信技术,向显示终端传输坐标定位,并且根据流动单位的位移情况实时更新位置动态,以动画形式在页面进行展示,方便管理人员随时监察。
对于AGV小车等,还可以增加历史轨迹分析,结合生产效能图表,快速分析AGV小车运行的合理性和对生产的影响,及时作出调整,进一步增强生产效率的提升。
视频接入
除了上述的三维场景的应用,很多管理者对于现场的视频监控系统也十分看重。目前普遍使用的视频监控系统,是集成在自身的独立系统之中,通过命名或编号来进行摄像头的区别。这种方式存在很多的问题:视频分散、孤立、视角不完整、硬件位置不明确……因此,WVGL在三维场景中,可以接入视频监控系统,直观、明确的管理摄像头,掌控视频动态,全方位提升视频的利用价值。

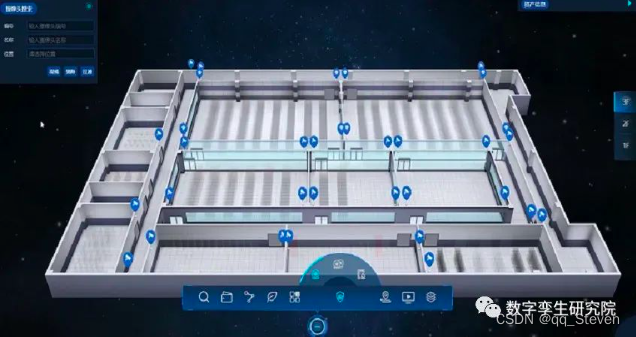

WVGL会以现场的实际摄像头的点位进行参考,在三维场景中进行对应位置的模型摆放,实现场景还原。管理者可以通过三维场景,对现场的摄像头位置布局一目了然,也可以通过视频融合技术,将视频无缝嵌入到场景中,真实显示场景实景。
WVGL实现价值
WVGl智慧生产数字孪生系统,最大的特色在于,在通过对上述设备的可视化环节经过模型轻量化处理之后,便无需再花高价去采购高性能的图形工作站来支撑三维可视化系统。
同时,WVGL还从客户使用便捷性上进行考虑,不仅仅局限于公司的大屏或者电脑端,还可以在PAD、智能手机等移动端进行打开,大大增加了客户使用的便捷性,实现随时随地、移动化监察,打破客户使用场地的限制性,同时也减轻了客户对于高性能硬件的依赖性,减轻转型升级的采购压力。
