充电桩 CCS CCS1 CCS2

1、概述

CCS是Combined Charging System的缩写，即复合充电系统。CCS标准将直流快充和交流慢充接口合二为一，所以叫复合充电系统。
CCS是在欧美使用的新能源汽车充电标准，又分为CCS1和CCS2。美国是CC1，欧洲是CCS2。

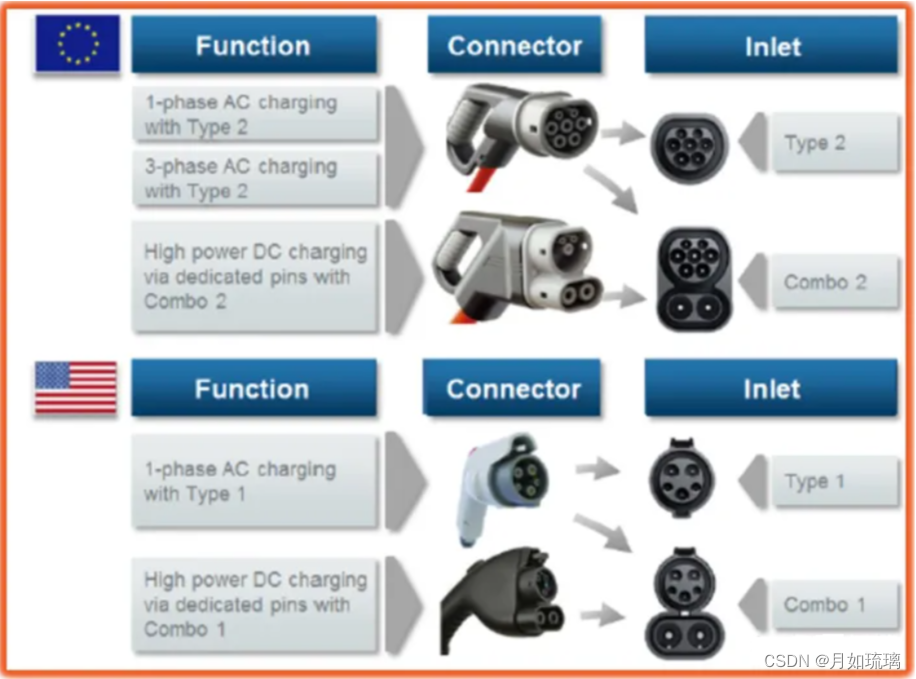

CCS1和CCS2最主要的区别还是在充电插头上，如下图

2、欧标CCS

欧标CCS中，交流慢充插头共有5条线。分别为CP, PP, N， PE, L1, L2, L3
直流快充则在兼容交流慢充的基础上，多了俩个线，即直流电的正负极
CP: Control Pilot
PE: Protective Earth
PP: Plug Present
N: 零线
L1/L2/L3:火线，欧标支持三相交流充电，所以有三条火线。而美标只支持单相，只有一条火线。
在CCS标准中的高阶通信，即电力载波通信是通过CP和PE俩根线进行的。

在充电桩和电动车的通信手段上，CCS定义了俩种方法，Basic Signaling和High Level Communication

充电方式	通信方式	通信手段
AC	AC Basic Signaling	PWM
AC	AC High Level Communication	PLC
DC	DC High Level Communication	PLC
