相当于还是两个时钟了。所以spi简单一个时钟信号不可能一个周期内同时锁定上升沿和下降沿，只能锁定一个边沿。也就是一个边沿触发，另外一个是电平触发
DQS数据选取脉冲产生原理推测类似边沿脉冲门电路的原理，不大可能是差分运放的原理，因为差分运放输出值要么正最大值，要么负最大值，同相反相输入正好相等的时刻不好控制，输出什么状态更不容易掌控，还受温漂，失调电流影响

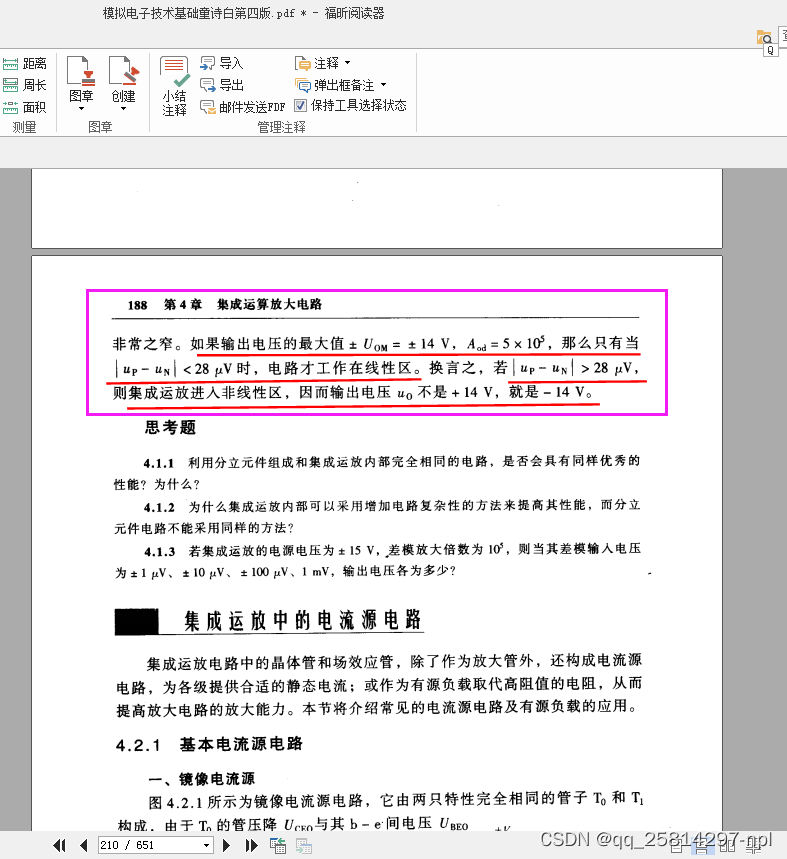

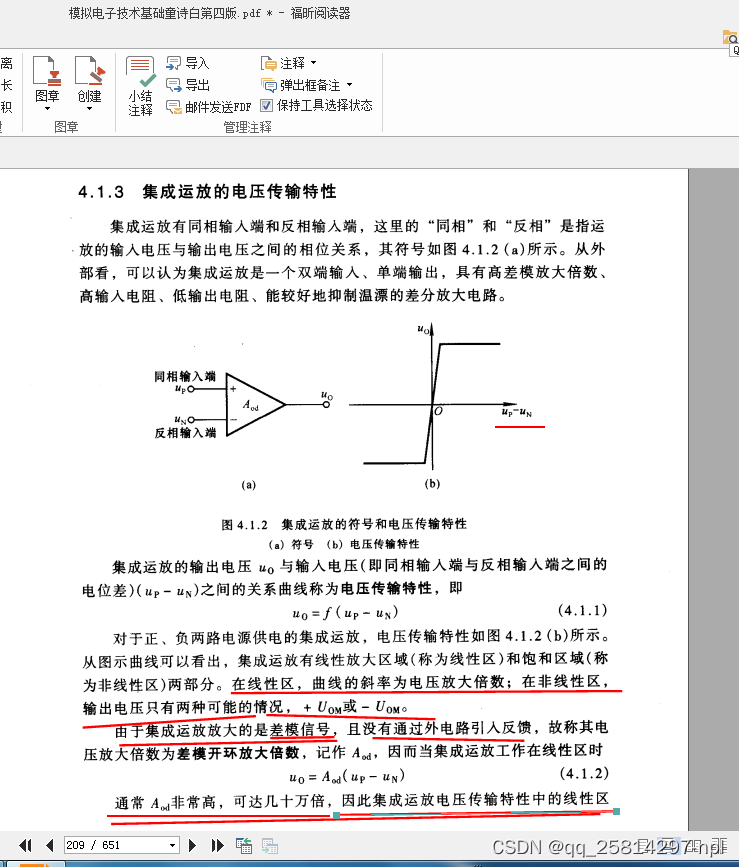

只有信号相差在28uV以内时候，开环的比较器才工作在线性区，输入端差值是0则，输出也是0

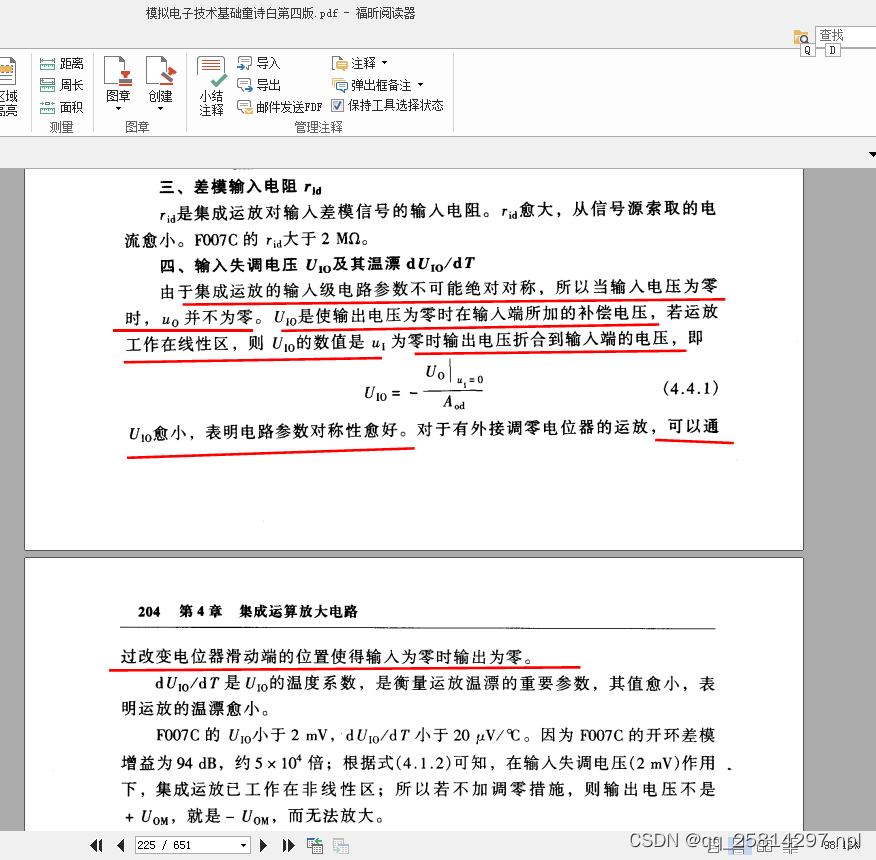

失调电压是使输出为0时候的输入电压值，很小的值。对于外接调零电位器的运放（有关联的电路）可以调节使输入为0，输出也为0
DDR基础原理介绍

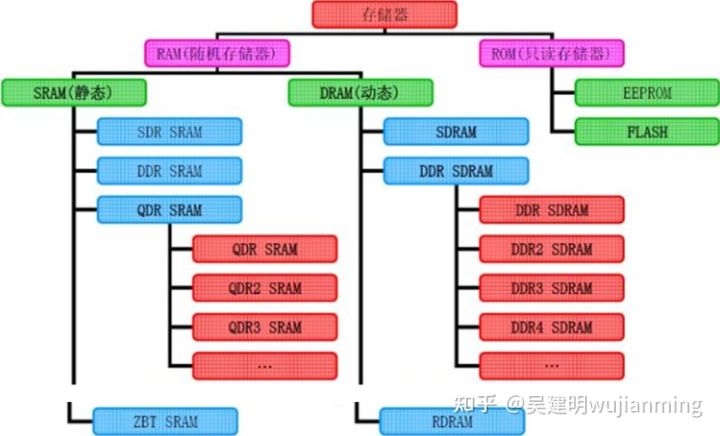

1、前言
DDR的全称为Double Data Rate SDRAM，双倍速率的SDRAM，SDRAM在一个CLK周期传输一次数据，DDR在一个CLK周期传输两次数据，分别在上升沿和下降沿各传输一次数据，该概念称为预取，在描述DDR速度的时候一般使用MT/S单位，每秒多少兆次数据传输。

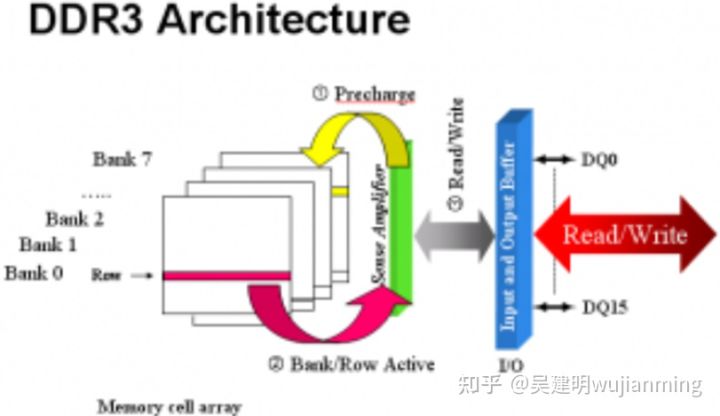

2、DDR结构框图

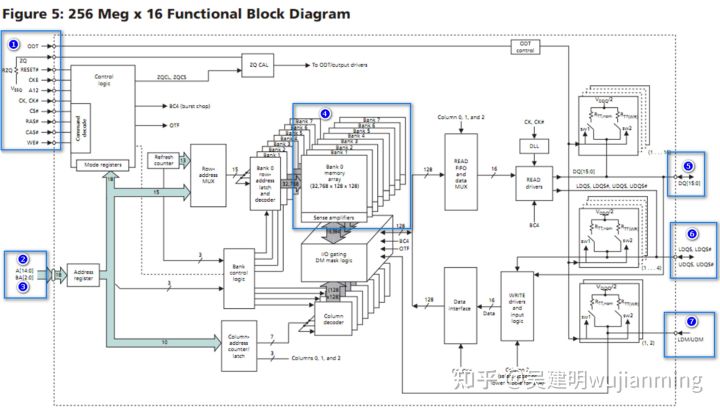

以Micro的DDR3L芯片MT41K256M16进行结构框图的介绍，该芯片是一款512MB的DDR3L内存芯片，框图如下所示：
对上面给出的框架图各个标号进行简单介绍：
（1）控制线
ODT：片上终端使能，ODT使能和禁止片内终端电阻；
ZQ：输出驱动较准的外部参考引脚，应外接一个RZQ电阻到VSSQ，一般接到地；
RESET：芯片复位引脚，低电平有效；
CKE：时钟使能引脚；
A12：A12为地址引脚，叫做BC引脚，有另外一个功能，A12会在READ和WRITE命令期间被采样，决定burst chop是否会被执行；
CK,CK#：时钟信号线，DDR3的时钟线是差分时钟线，控制信号和地址信号都会在CK的上升沿和CK#的下降沿交叉处采集；但是数据在一个周期的上升沿和下降沿（一个时钟周期的同相反相交叉处有两个）都传输，
CS#：片选信号，低电平有效；
RAS#：行地址选通信号；
CAS#：列地址选通信号；
WE#：写使能信号。
（2）地址线
A[14:0]：A0~A14为15根地址线，根据MT41K256M16的框图，有15根行地址线A0~A14和10根列地址线A0~A9，行地址线和列地址线进行复用，该DDR3L芯片中1个Bank的大小为2^15*2^10*2=32MB*2=64MB，总共有8个Bank，该DDR3L的RAM大小为64MB*8=512MB。
（3）Bank选择线
BA[2:0]：BA0~BA2为Bank的选择先，由2^3=8，可以总共有8个Bank。
（4）Bank区域
8个Bank区域，DDR3一般有8个Bank区域。
（5）数据线
DQ[15:0]：DQ0~DQ15为16根数据线，该DDR3L的宽度为16位。
（6）数据选通引脚
LDQS,LDQS#：LDQS和LDQS#是数据选通引脚，对应低字节DQ0~DQ7，读的时候是输出，写的时候为输入；
UDQS,UDQS#：UDQS和UDQS#是数据选通引脚，对应高字节DQ8~DQ15，读的时候是输出，写的时候为输入。
（7）数据输入屏蔽引脚
LDM/UDM：写数据输入屏蔽引脚。
3、DDR的一些关键时间参数
DDR的一些关键时间参数：
（1）传输速率
如1066MT/S、1600MT/S等，该参数决定了DDR的最高数据传输速率。
（2）tRCD参数

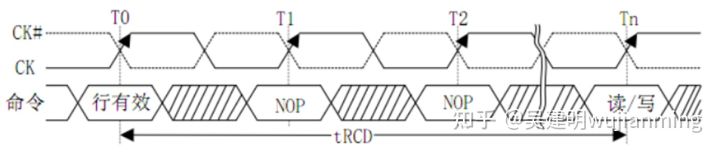

tRCD的全称为RAS-to-CAS Delay，行寻址到列寻址只之间的延迟。DDR的寻址流程为先进行Bank地址，然后指定行地址，最后指定列地址，确定除最终要寻址的单元，Bank地址和行地址是同时发出的，该命令叫"行激活"，行激活后就发送列地址和具体的操作命令，同时发出，表示列寻址，在行激活到读写命令发出的这段时间时隔就是tRCD，如下：
数据手册一般会给出tRCD时间参数，如MT41K256M16的数据手册中有如下：
（3）CL参数

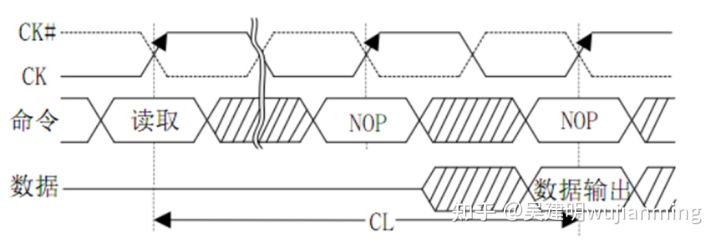

当列地址发出以后就会触发数据传输，从数据从存储单元到内存芯片IO接口上需要一段时间，这段时间就是CL（CAS Latency），列地址选通潜伏期，如下：
（4）AL参数

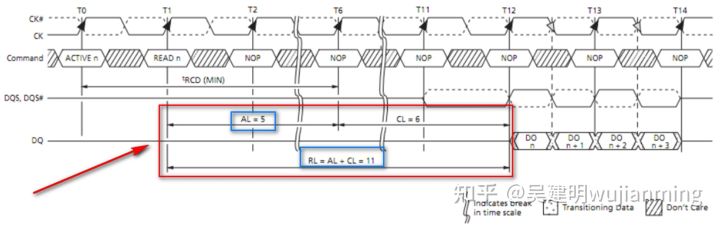

AL（Additive Latency）参数是为了保证足够的延迟潜伏期，单位为时钟周期，AL+CL组成了RL（Read Latency），加入AL参数以后的读时序如下：
（5）tRC参数
tRC是两个ACTIVE命令，或者ACTIVE命令到REFRESH命令之前的周期，DDR的数据手册会给出该值。
（6）tRAS参数
tRAS是ACTIVE命令到PRECHARGE命令之间的最小时间。
参考链接：
http://t.zoukankan.com/Cqlismy-p-11965334.html
http://www.360doc.com/content/17/0628/10/43885509_667136417.shtml
发布于 2022-02-10 06:12
上一篇的问题里面问到了DDRX相对于前一代来说的关键技术突破在哪里，虽然没有人回答得完全正确，但这个也是很正常的，因为通过几句话要想说清楚也确实是不容易的，所以还是通过文章来把这些关键技术再给大家介绍一下。
差分时钟技术
差分时钟是DDR的一个重要且必要的设计，但大家对CK#（CKN）的作用认识很少，很多人理解为第二个触发时钟，其实它的真实作用是起到触发时钟校准的作用。
由于数据是在CK的上下沿触发，造成传输周期缩短了一半，因此必须要保证传输周期的稳定以确保数据的正确传输，这就要求CK的上下沿间距要有精确的控制。但因为温度、电阻性能的改变等原因，CK上下沿间距可能发生变化，此时与其反相的CK#（CKN）就起到纠正的作用（CK上升快下降慢，CK#则是上升慢下降快），如下图一所示。

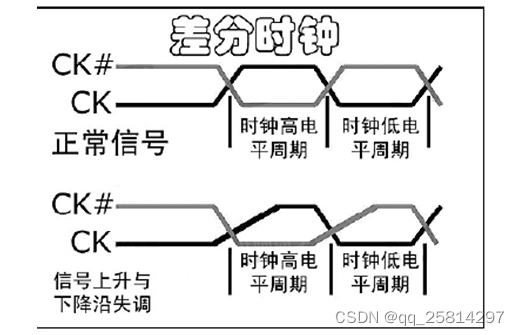

图一 差分时钟示意图

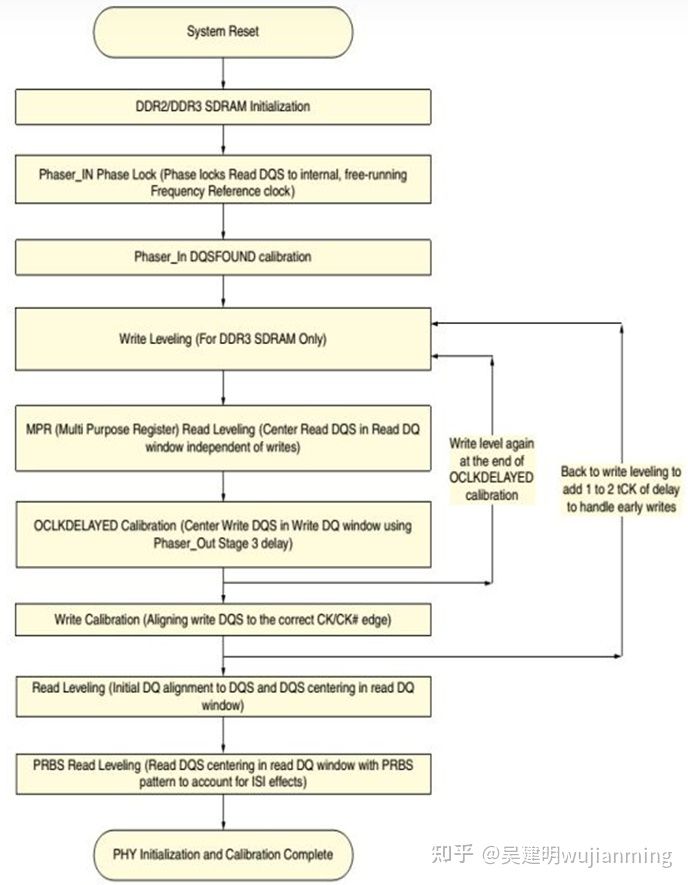

数据选取脉冲（DQS）
就像时钟信号一样，DQS也是DDR中的重要功能，它的功能主要用来在一个时钟周期内准确的区分出每个传输周期，并便于接收方准确接收数据。每一颗8bit DRAM芯片都有一个DQS信号线，它是双向的，在写入时它用来传送由主控芯片发来的DQS信号，读取时，则由DRAM芯片生成DQS向主控发送。完全可以说，它就是数据的同步信号。
在读取时，DQS与数据信号同时生成（也是在CK与CK#的交叉点）。而DDR内存中的CL也就是从CAS发出到DQS生成的间隔，数据真正出现在数据I/O总线上相对于DQS触发的时间间隔被称为tAC。实际上，DQS生成时，芯片内部的预取已经完毕了，由于预取的原因，实际的数据传出可能会提前于DQS发生（数据提前于DQS传出）。由于是并行传输，DDR内存对tAC也有一定的要求，对于DDR266，tAC的允许范围是±0.75ns，对于DDR333，则是±0.7ns，其中CL里包含了一段DQS的导入期。
DQS 在读取时与数据同步传输，那么接收时也是以DQS的上下沿为准吗？不，如果以DQS的上下沿区分数据周期的危险很大。由于芯片有预取的操作，所以输出时的同步很难控制，只能限制在一定的时间范围内，数据在各I/O端口的出现时间可能有快有慢，会与DQS有一定的间隔，这也就是为什么要有一个tAC规定的原因。而在接收方，一切必须保证同步接收，不能有tAC之类的偏差。这样在写入时，DRAM芯片不再自己生成DQS，而以发送方传来的DQS为基准，并相应延后一定的时间，在DQS的中部为数据周期的选取分割点（在读取时分割点就是上下沿），从这里分隔开两个传输周期。这样做的好处是，由于各数据信号都会有一个逻辑电平保持周期，即使发送时不同步，在DQS上下沿时都处于保持周期中，此时数据接收触发的准确性无疑是最高的，如下图二所示。

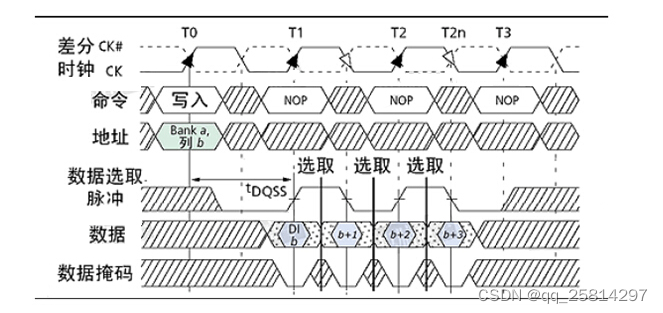

图二 数据时序
数据掩码技术（DQM）
不是DDR所特有的，但对于DDR来说也是比较重要的技术，所以一并介绍下。
为了屏蔽不需要的数据，人们采用了数据掩码（Data I/O Mask，简称DQM）技术。通过DQM，内存可以控制I/O端口取消哪些输出或输入的数据。这里需要强调的是，在读取时，被屏蔽的数据仍然会从存储体传出，只是在“掩码逻辑单元”处被屏蔽。
DQM由主控芯片控制，为了精确屏蔽一个P-Bank位宽中的每个字节，每个64bit位宽的数据中有8个DQM信号线，每个信号针对一个字节。这样，对于4bit位宽芯片，两个芯片共用一个DQM 信号线，对于8bit位宽芯片，一个芯片占用一个DQM信号，而对于16bit位宽芯片，则需要两个DQM引脚。SDRAM 官方规定，在读取时DQM发出两个时钟周期后生效，而在写入时，DQM与写入命令一样是立即生效，如下图三和四分别显示读取和写入时突发周期的第二笔数据被取消。

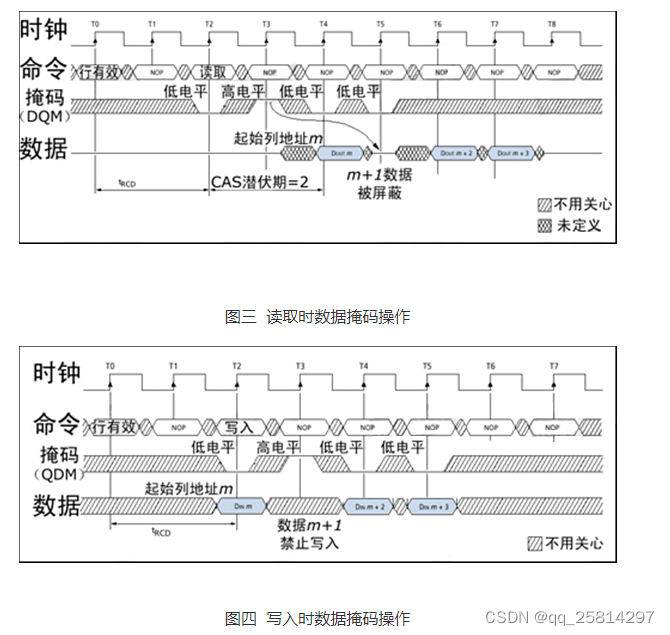

图三 读取时数据掩码操作
图四 写入时数据掩码操作
所以DQM信号的作用就是对于突发写入，如果其中有不想存入的数据，就可以运用DQM信号进行屏蔽。DQM信号和数据信号同时发出，接收方在DQS的上升与下降沿来判断DQM的状态，如果DQM为高电平，那么之前从DQS中部选取的数据就被屏蔽了。
有人可能会觉得，DQM是输入信号，意味着DRAM芯片不能发出DQM信号给主控芯片作为屏蔽读取数据的参考。其实，该读哪个数据也是由主控芯片决定的，所以DRAM芯片也无需参与主控芯片的工作，哪个数据是有用的就留给主控芯片自己去选择。
