为什么开关电源DC输出端对大地为什么会产生交流电压?因为开关电源变压器初级和次级跨接Y电容.一次侧热地和大地不同，如果零线接地，则热地和大地之间还串一个整流二极管

qq_25814297-npl

已于 2025-01-14 15:12:33 修改

阅读量3.4k

点赞数 3

分类专栏：硬件文章标签：单片机

于 2023-03-04 15:52:53 首次发布

原文链接：https://mbd.baidu.com/ug_share/mbox/4a83aa9e65/share?product=smartapp&tk=90bd660c00052039f631c55d7d45ce48&share_url=https%3A%2F%2Fsa93g4.smartapps.baidu.com%2Fpages%2Fsquestion%2Fsquestion%3Fqid%3D578637982%26rid%3D1455485470%26_swebfr%3D1%26_swebFromHost

版权

硬件专栏收录该内容

416 篇文章

订阅专栏

开关电源的初级与次级间都跨接有一个Y电容，而电容是通交流的，所以当用万用表测DC端时就会测到有交流电压了，不过这个电容的容量都是很小的，是不会有危险的。

百度知道

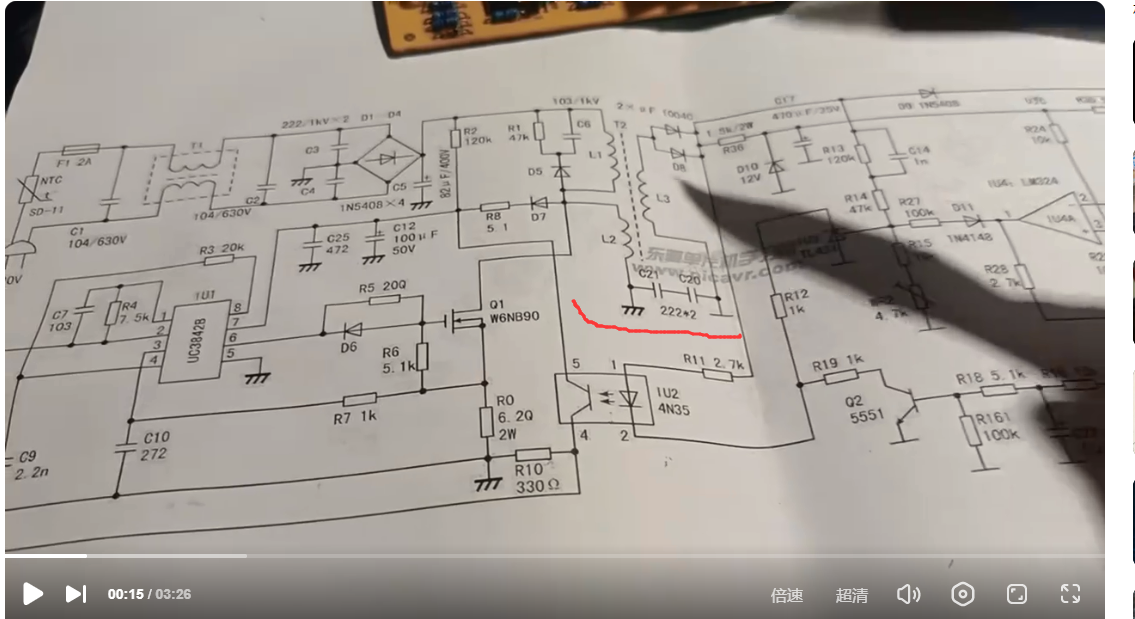

开关电源变压器初级和次级夸y电容，因为次级不和大地连接，耦合到次级的高频无处释放，或者次级充放电产生的高频无处释放，所以需接电容释放到初级大地

悬浮对地，电压由环境电场分布电容决定。测试了几台设备，交流电压数值在15V左右

百度安全验证

需要注意的是变压器一次侧的热地（山字形地）还不是大地，它和零线，火线之前有一个整流二极管，如果零线接大地的话，则变压器一次侧热地和大地中间也有一个二极管2025.1.14
