NTC电阻在开关电源中具有多种重要作用,主要包括温度补偿、过热保护、电流限制和电压稳定等1。
温度补偿
NTC电阻的阻值随温度的上升而下降,将其接在开关电源的输出电压上,可以增加电路的负载,从而控制温度在一个稳定的范围内,提高电源的稳定性1。
过热保护
在开关电源中,如果负载过大或散热不良,会导致器件工作温度升高。为了保护电源和电子器件,可以将NTC电阻连接到电源电路的故障检测电路中。当电源电路温度升高超出设定范围时,NTC电阻的电阻值会迅速下降,触发故障检测电路,切断电源或采取相应的保护措施,保证电源的安全运行1。
电流限制
NTC热敏电阻能够根据温度的变化改变其阻值,从而限制电流,防止因电流过大导致设备损坏或故障1。
电压稳定
NTC热敏电阻还可以起到电压稳定的作用,通过改变自身的阻值来稳定电路中的电压1。
浪涌电流抑制
NTC热敏电阻在开关电源中还起到浪涌电流抑制的作用。当电源开关打开时,NTC热敏电阻处于冷态,电阻值较大,可以有效抑制流经电阻体的浪涌脉冲电流。在浪涌脉冲电流和工作电流的双重作用下,NTC热敏电阻的温度会上升,由于其本身具有负温度系数特性,温度升高时电阻值急剧下降,从而抑制浪涌电流2。
PTC热敏电阻在开关电源中主要起到过载保护、过压保护和反向保护的作用。当开关电源中的负载电流超过额定电流时,PTC热敏电阻的电阻值会随着温度升高而迅速增加,从而限制电路中的电流,避免负载电流对电源及其他电子器件的损坏,并在短时间内排除故障,提高开关电源的可靠性1。此外,当开关电源输出端电压超过限制时,PTC热敏电阻通过温度升高限制电流,从而限制电压上升的幅度,避免输出电压过高导致设备短路,保障电源的工作安全1。在反向保护方面,PTC热敏电阻能够防止开关电源输出端的反向电压对其他电子器件造成损坏1。
PTC热敏电阻的工作原理
PTC热敏电阻是一种正温度系数热敏电阻,其电阻值随着温度的升高而增加。当电路中的电流过大时,PTC热敏电阻会发热,导致其电阻值急剧增加,从而限制电流的继续增加,起到保护作用12。
PTC热敏电阻在其他领域的应用
PTC热敏电阻不仅在开关电源中有广泛应用,还在其他领域中发挥着重要作用。例如:
- 过压、过流、过载保护:PTC热敏电阻常用于电力变压器、各种充电器、仪器仪表等过流过热保护的场合2。
- 电机、马达、压缩机启动辅助:在电机启动时,PTC热敏电阻通过限制启动电流,帮助电机克服惯性并平稳启动2。
- 彩色电视机、显像管消磁:PTC热敏电阻用于消除彩色阴罩及地磁等杂散磁场对彩色画面的影响,通过其电流-时间特性进行消磁2。
- 百度安全验证
如何消除或抑制浪涌电流?
3 赞同
11 收藏
目录:
一、概述
二、NTC抑制浪涌原理
三、功率NTC的介绍
四、功率NTC选型原则
1、峰值正向浪涌电流
2、阻值选取
3、正常工作的计算
一、概述
NTC热敏电阻除用于温度测量(热敏电阻温度检测-分段曲线拟合、Steinhart-Hart与查表)外,在电源中常用于抑制上电瞬间的浪涌电流,即功率型NTC热敏电阻(下称NTC)。

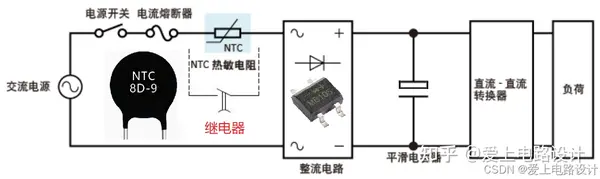

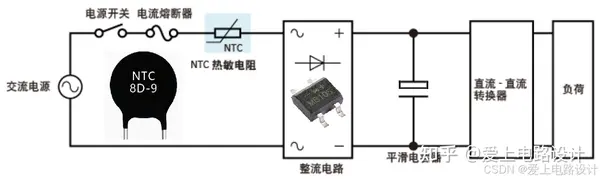

图1.1 AC转DC电路框图

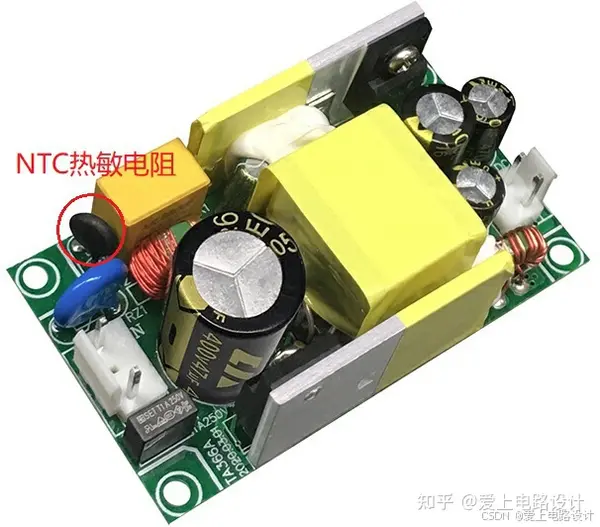

图1.2 NTC在开关电源中的位置
二、NTC抑制浪涌原理
由于电容上电瞬间相当于短路,这样串联在电路中的开关、熔断器、二极管将造成非常大的浪涌冲击。
一般串联一个NTC用于抑制这样的浪涌冲击。上电瞬间25℃时NTC的高阻值,限制流过NTC的电流。正常工作时,流过NTC的电流促使其温度上升,阻值下降。
三、功率NTC的介绍
常用的是下图中的黑色,也有绿色,或者其他。

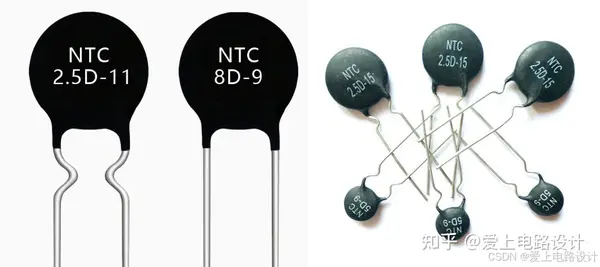

图3.1 NTC的实物

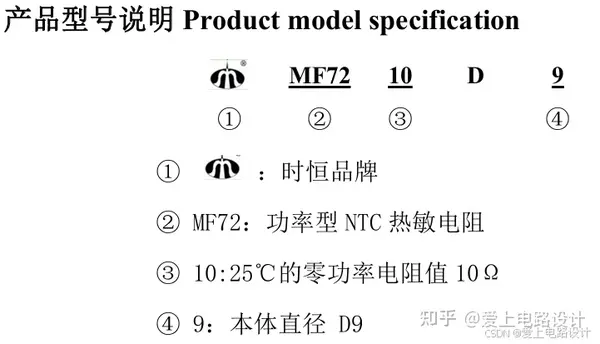

图3.2 NTC代码含义
比如8D-9表示:25℃为8Ω,本体直径9mm。
四、功率NTC选型原则
1、峰值正向浪涌电流
如图1.1所示,这里保护的对象为MB10S内部的二极管,二极管损坏一般为通过大电流急剧升温而热击穿,会在极短时间内烧毁(损坏现象一般是熔接短路,严重则会熔断)。注意:NTC需要在半波时间内将电流抑制住。
这里我们主要按照一个半波时间内Ifsm峰值正向浪涌电流35A计算。
图4.1 峰值正向浪涌电流
若不是市电的半波时间,需要按照I²t计算电流。比如需保护的时间为3ms,那么Ifsm = √(10/3ms) ≈ 58A。

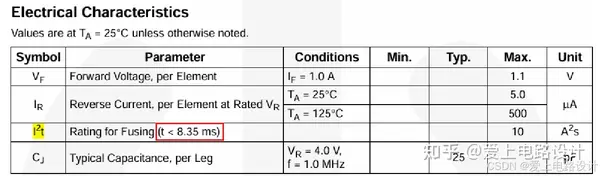

图4.2 峰值正向浪涌电流的I²t
2、阻值选取
图4.3 电流回路
如图4.3所示,根据欧姆定律R = √2*Urms/Ifsm = 1.414*220V/35A ≈ 9Ω。此阻值包含:熔断器+NTC+铝电解电容ESR+线阻,熔断器与线阻非常小,此处忽略。
铝电解电容ESR:

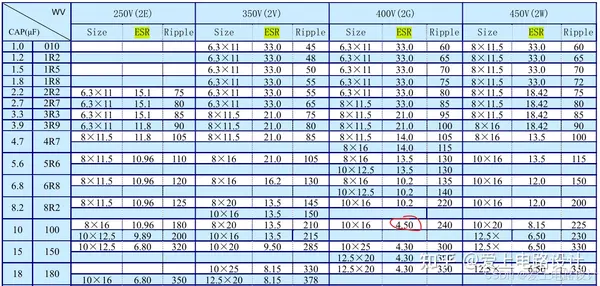

图4.4 电容ESR
若规格书中未给出ESR,请通过损耗角正切计算ESR,电子元件-电容之5、损耗角正切计算ESR。
图4.5 损耗角正切
假定选择10uF/400V电容,其ESR = 4.5Ω,那么选用NTC的R25阻值(Zero Power Resistance)需要大于9Ω-4.5Ω。
实用电子元器件与电路基础(第3版)
京东
¥67.00
去购买
3、正常工作的计算

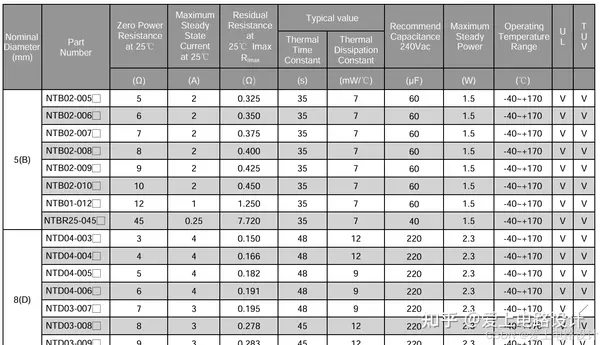

图4.6 NTC规格书

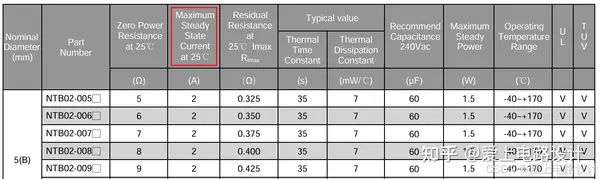

1)正常工作时,假若为1A电流,最大稳态电流Maximum Steady State Current只要大于1A即可。

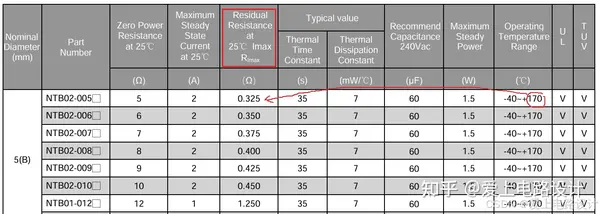

2)残余电阻Residual Resistance指浪涌过后,正常工作时的最小电阻,即工作温度达到170℃时的电阻。比如NTB0-005在170℃时,残余电阻 = 0.325Ω。

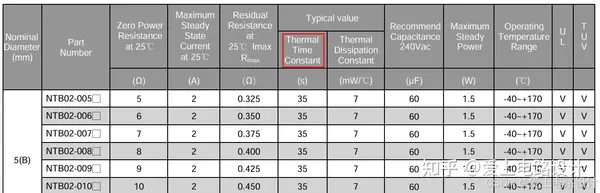

3)热时间常数Thermal Time Consant指从高温工作状态恢复至25℃所需的最小时间。
所以重复开关NTC将起不了作用,一般的做法是在NTC上并联继电器。上电瞬间使用NTC,正常工作时电流通过继电器触点。

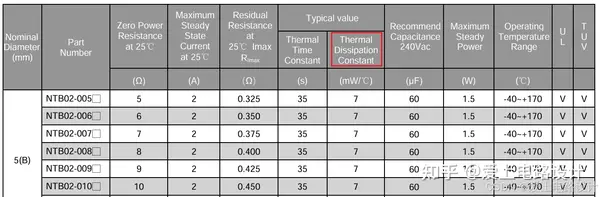

4)耗散常数Thermal Dissipation Consant指温度每升高1℃所需要的耗散功率。
以NTB02-005说明,比如温度上升至170℃,所需的耗散功率 = (170℃-25℃)*7mW = 1.015W。

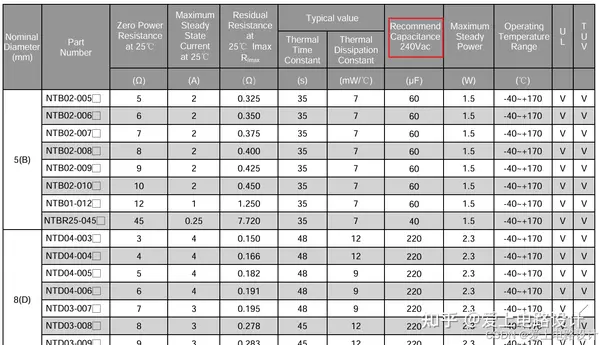

5)推荐电容Recommend Capacitance
倘若选择NTB02-005,那么图1.1连接的平滑电容器的容值不能大于60uF。
功率型NTC热敏电阻的焦耳能量计算公式:E = (1/2)*C*U²,可见容量越大,NTC的功耗则越大。
功率型NTC热敏电阻产品的规范一般定义了在220VAC下允许接入的最大电容值。
假设某应用条件最大额定电压是420VAC,滤波电容值为200μF。 根据上述能量公式可以折算出在220VAC下的等效电容值应为:200*420²/220² = 729μF。这样在选型时就必须选择220VAC 下允许接入电容值大于729μF的功率型NTC热敏电阻器的型号。

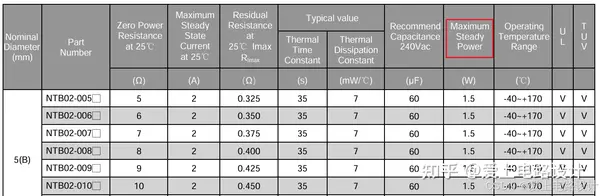

6)最大稳态功耗Maximum Steady Power
(1)正常工作时不超过“最大稳态功耗”P = I²R,就不会损坏。
(2)瞬间上电温度不能超过温度上限,上图的170℃。故正常工作时,不要尝试用手触摸NTC本体。
NTC热敏电阻通过其负温度系数特性来防止浪涌电流。NTC热敏电阻在电路启动时提供高阻值,限制浪涌电流,而在电路正常工作时提供低阻值,减少功耗和热量产生。
NTC热敏电阻的工作原理
NTC热敏电阻的阻值随温度升高而降低,这一特性使其在抑制浪涌电流方面非常有效。在电路启动时,NTC热敏电阻处于常温状态,阻值较高,从而限制了浪涌电流。随着电流通过,NTC热敏电阻发热,阻值逐渐降低,进入正常工作状态12。
NTC热敏电阻在抑制浪涌电流中的应用
- 电源启动时的浪涌电流抑制:在电源启动瞬间,滤波电容尚未充电,相当于短路状态,电流会瞬间增大。NTC热敏电阻通过其较高的初始阻值,抑制浪涌电流的峰值。当电源正常工作后,NTC热敏电阻的阻值降低,减少功耗和热量产生3。
- 开关电源设计中的应用:在开关电源设计中,NTC热敏电阻常用于抑制启动浪涌电流。例如,在PC开关电源中,NTC热敏电阻串联在220V供电回路中,限制开机时的浪涌电流,并在正常工作后降低阻值,确保电路稳定运行23。
浪涌电流的危害及NTC热敏电阻的作用
浪涌电流过大可能导致电源和主机内的电路损坏。NTC热敏电阻通过其负温度系数特性,有效抑制浪涌电流,保护电路免受损害,确保设备的稳定运行和延长使用寿命23。
