1.现象

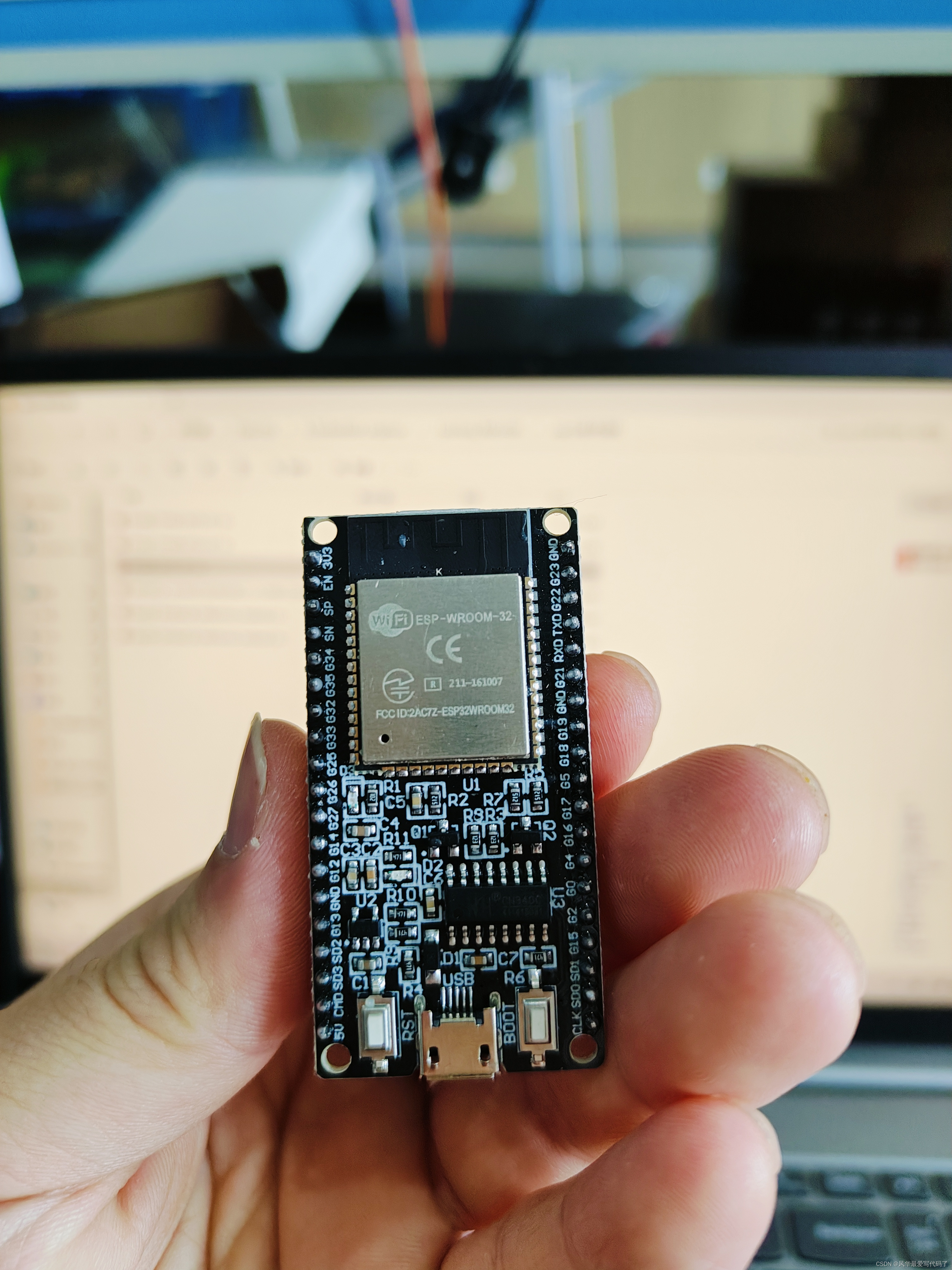

    该开发板由前段时间公司购入（普中科技的），这里先贴个图，看大家是否可以一眼看出问题来源。烧写了esp32的wifi sample工程，发现呈现出的结果是wifi信号极弱，基本走出1米范围，WiFi信号即衰减成最小一格。

2.解决

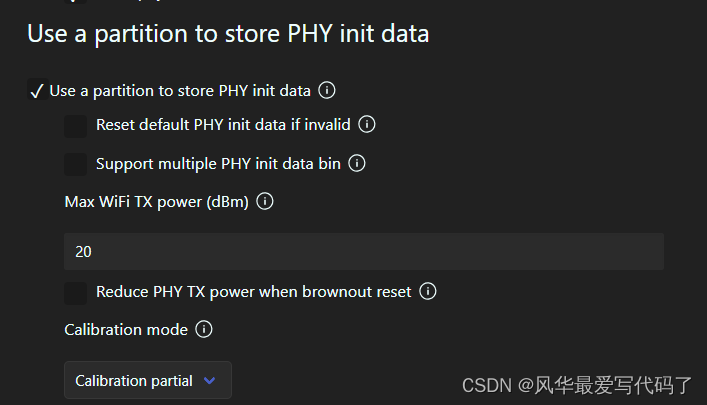

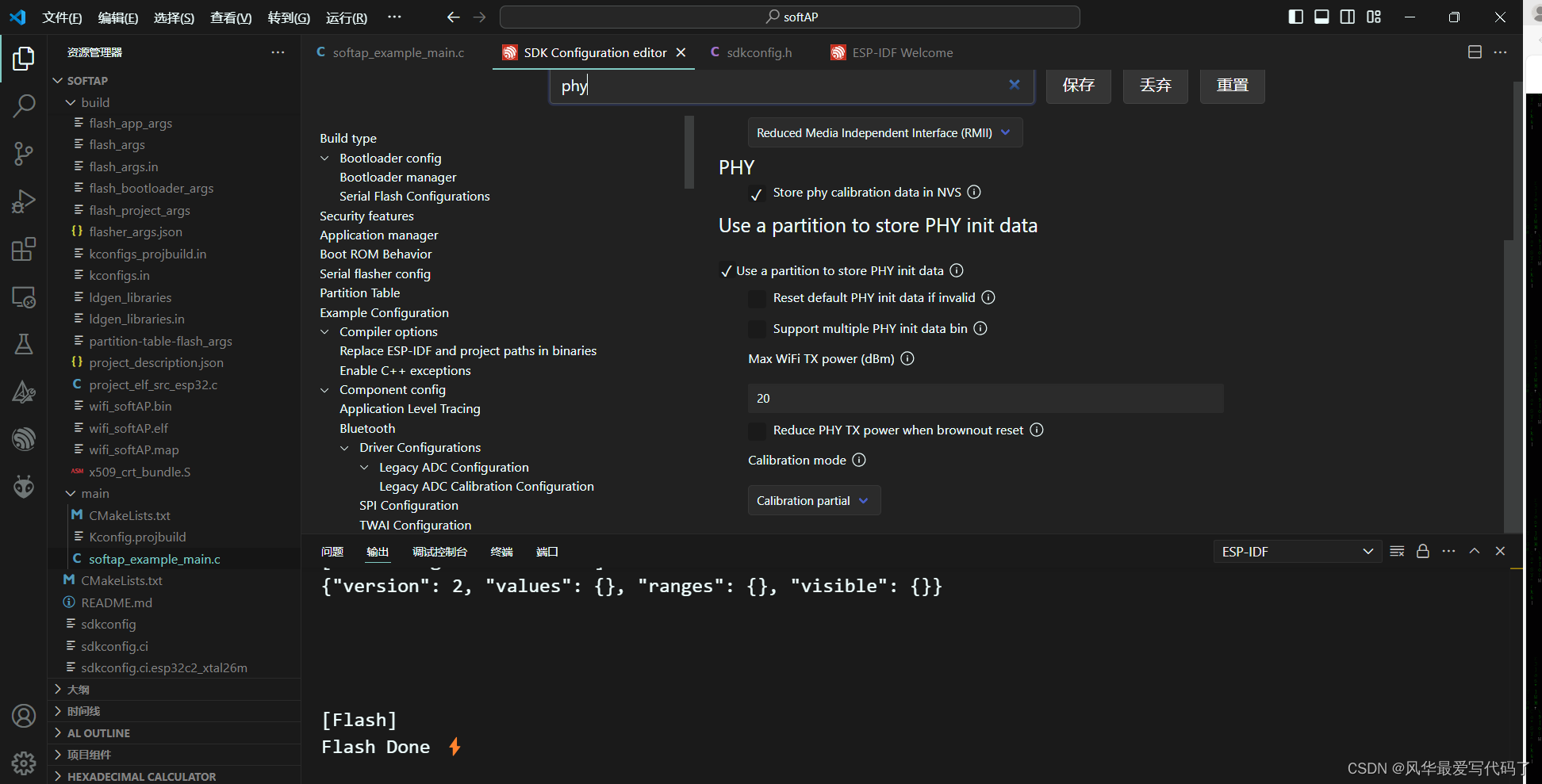

先是在SDK config里做了配置

发现wifi的功率已经设置为最大 即20dbm。然而wifi信号依旧极弱。

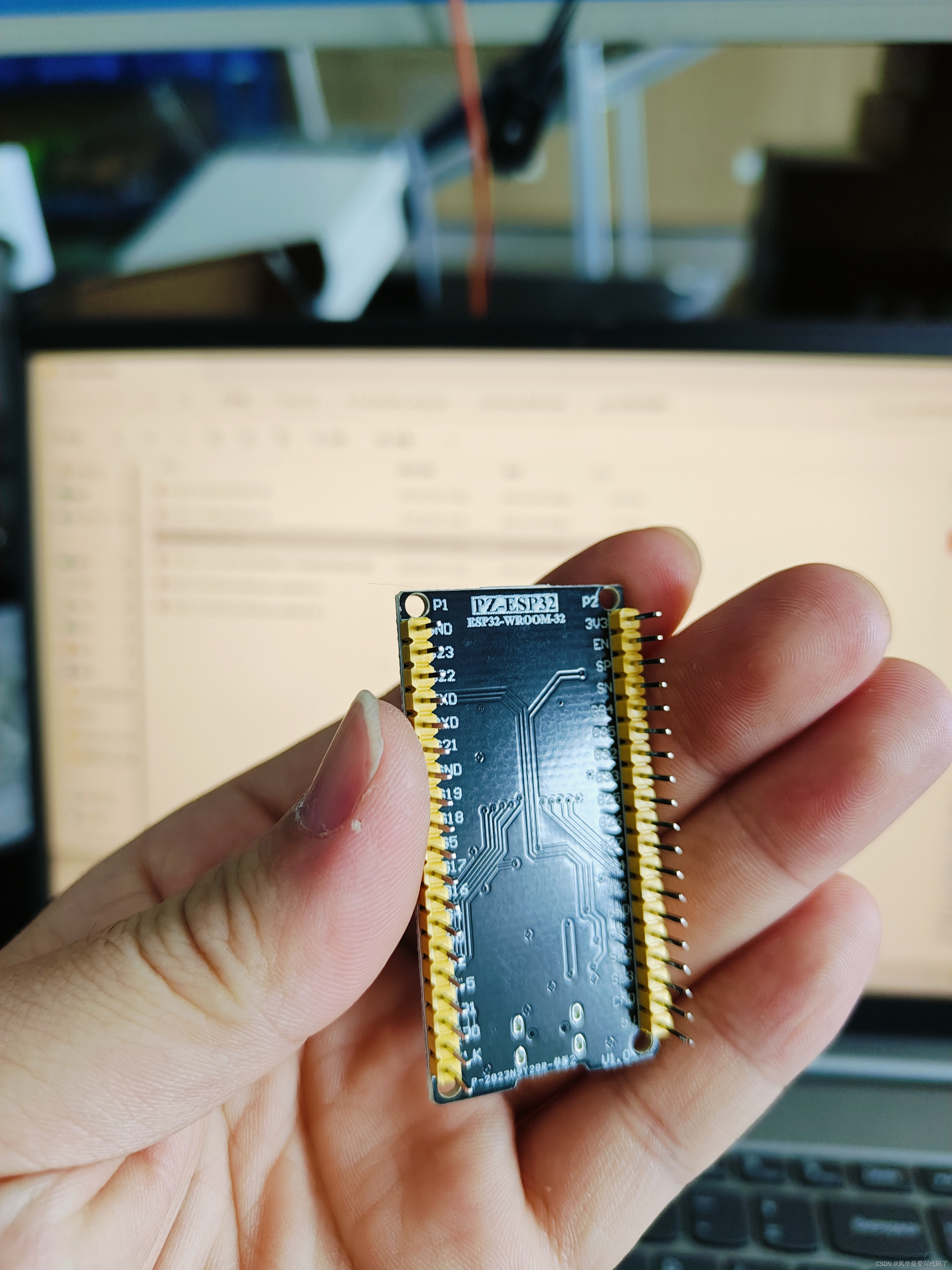

最后仔细检查发现，开发板的天线背面全是地铜，wifi信号自然也跑掉。换了另一块不同的开发板后，问题遂解决。

这里有具体的。各种PCB板载天线以及PCB设计要点_pcb天线设计原理-CSDN博客
