一、介绍

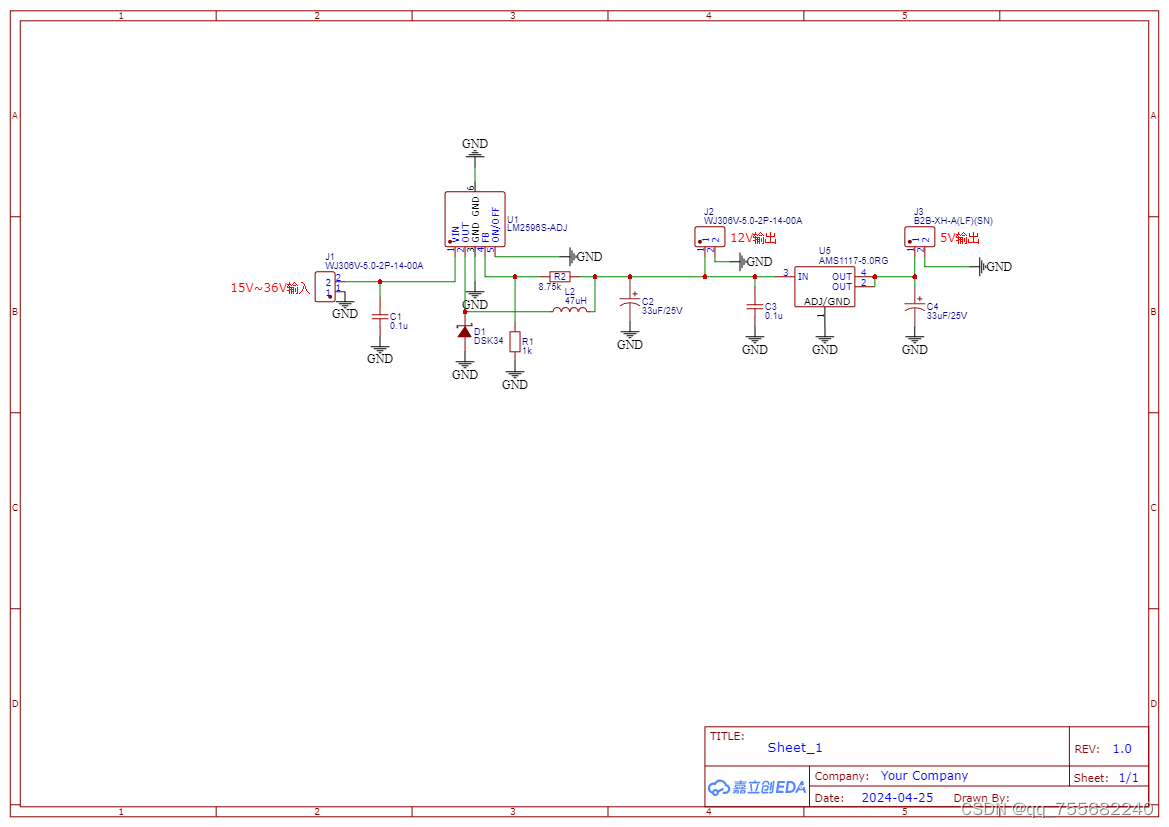

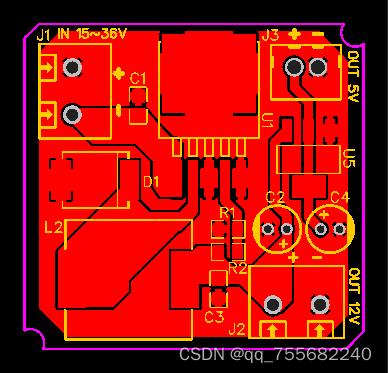

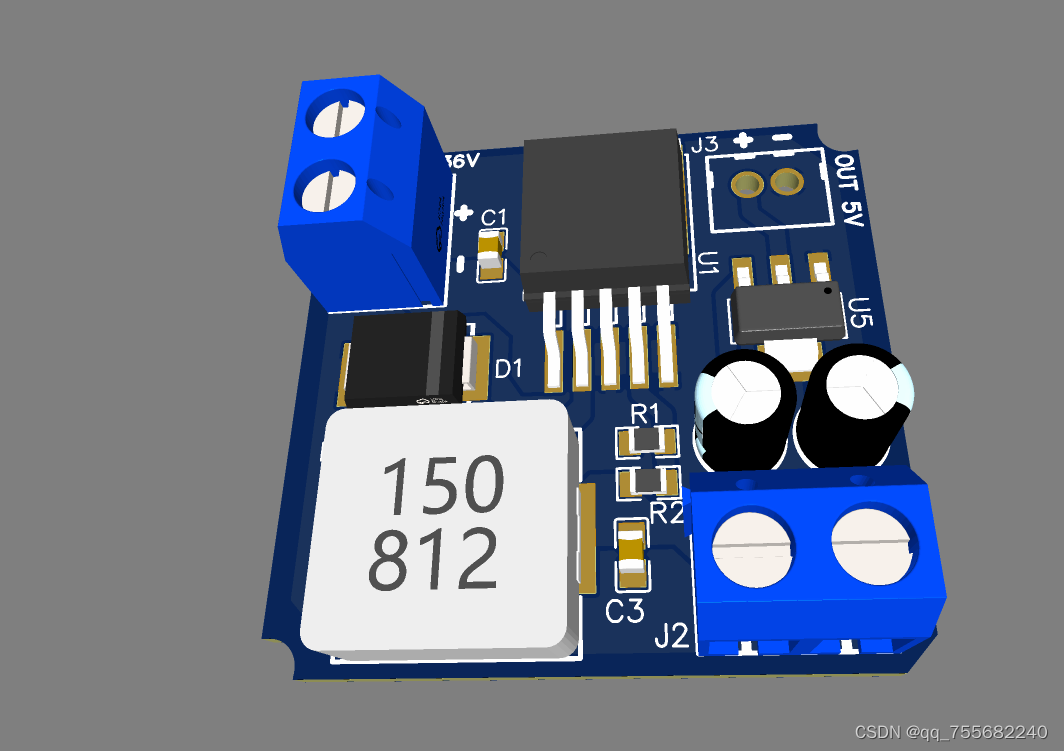

通过LM2596-ADJ和AMS1117-5V芯片制作的电源模块是一个高效且多功能的电源解决方案。以下是对该电源模块的详细介绍：

核心组件：
- LM2596-ADJ：这是德州仪器（TI）生产的3A电流输出降压开关型集成稳压芯片。它内含固定频率振荡器（150KHZ）和基准稳压器（1.23v），并具有完善的保护电路、电流限制、热关断电路等。LM2596-ADJ的最大特点是其输出电压可调，这使得它能够满足不同设备和应用的电压需求。
- AMS1117-5V：这是一个低压差线性稳压器，能够提供稳定的5V输出电压。AMS1117-5V具有低压差和低噪声的特点，适用于对电源稳定性和纹波噪声要求较高的场合。
工作原理：
- LM2596-ADJ首先作为主降压模块，将输入的电压降低到适当的水平。其输出电压可以通过外部电阻进行调节，以满足后续电路的需求。
- AMS1117-5V则作为后级稳压模块，对LM2596-ADJ的输出进行二次稳压，确保输出电压的稳定性和精度。
优势与特点：
- 高效性：LM2596-ADJ作为开关型稳压芯片，具有较高的转换效率，能够有效减少能量损失。
- 稳定性：AMS1117-5V作为后级稳压模块，能够提供稳定的输出电压，确保后续电路的正常工作。
- 可调性：LM2596-ADJ的输出电压可调，使得该电源模块能够适应不同设备和应用的电压需求。
- 保护电路：LM2596-ADJ具有完善的保护电路，包括电流限制、热关断电路等，能够有效保护电源模块和后续电路的安全。
应用场景：
- 该电源模块适用于各种需要稳定电源供应的场合，如电子设备、通信设备、仪器仪表等。特别是对于那些对电源稳定性和精度要求较高的场合，如高精度测量、控制系统等，该电源模块能够提供理想的解决方案。
