该文章介绍了如何在Unity中读取DXF文件，需要切换到.NETFramework或.NET4.0环境，并导入CADReadDemo插件包。提供了测试方法，包括将VerySimpleReadDemo脚本挂载到场景物体，输入DXF文件路径和层级信息，运行后在控制台查看输出的日志，显示了支持的DXFentities如3dFace、ArcCircleDimensions等。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

🥩效果

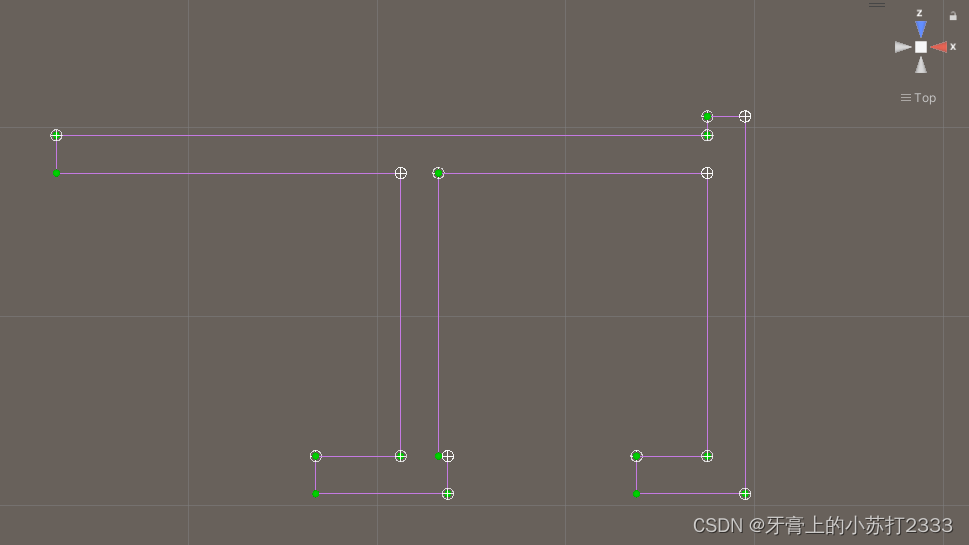

读取后经过处理的效果
在这里插入图片描述

🍜 资源

dxf文件读取(包含读取demo)

🍱入门

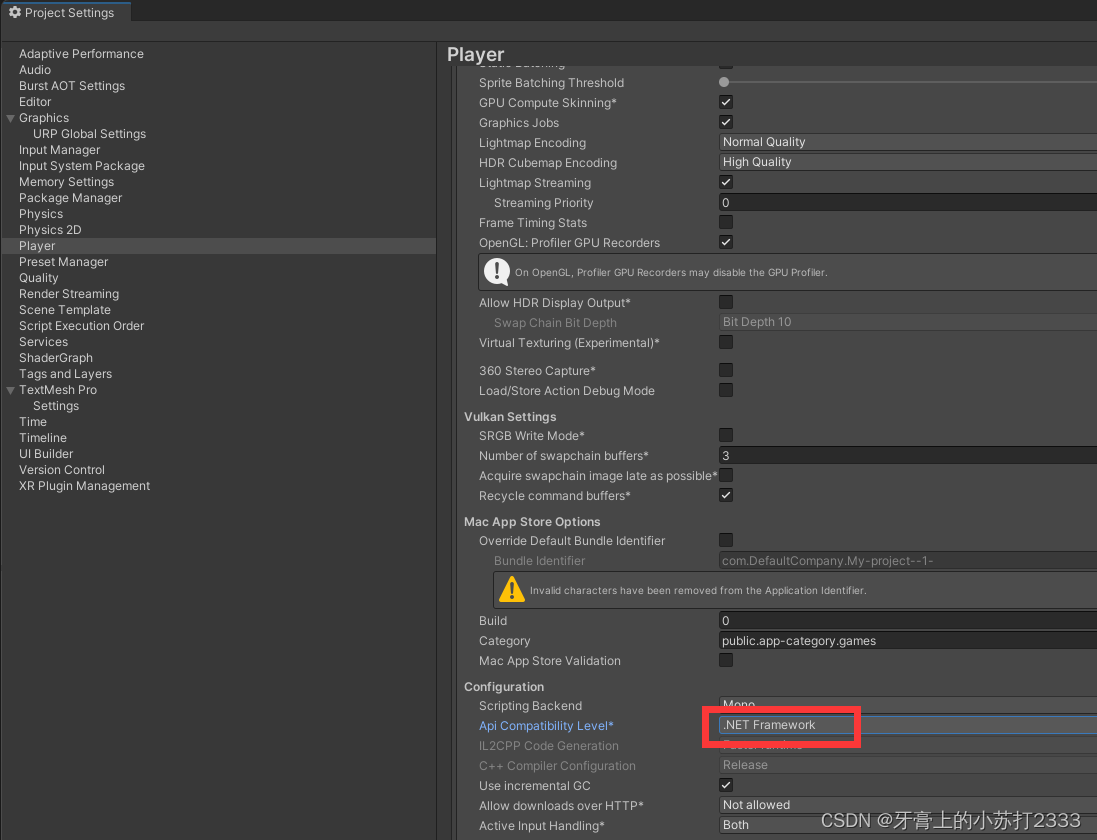

unity 需要切换到.NET Framework或.NET 4.0
在这里插入图片描述

导入插件包

CADReadDemo.unitypackage

测试

新建场景，把VerySimpleReadDemo脚本挂到任意物体上，填入dxf文件路径，设置需要读取的层级名称：
在这里插入图片描述

运行即可在控制台看到输出日志

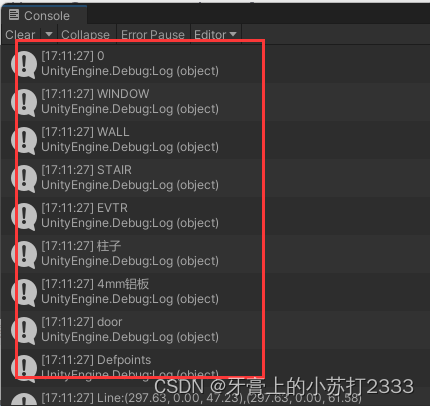

首先输出所有的层级名称：
在这里插入图片描述

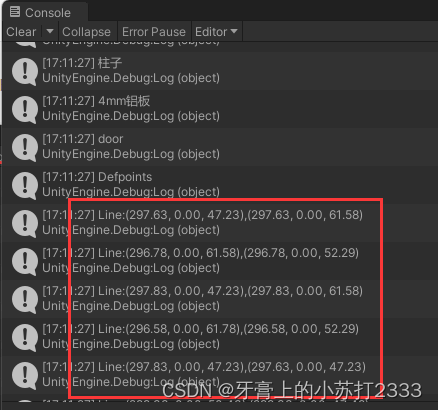

然后输出知道层级的线段端点坐标：

🍰支持的 DXF entities

有括号标注的类名为括号内的，无标注则同名

3dFace（Face3D）
Arc
Circle
Dimensions ：
aligned（AlignedDimension）,
linear（LinearDimension）,
radial（RadialDimension）,
diametric（DiametricDimension）,
3 point angular（Angular3PointDimension）,
2 line angular（Angular2LineDimension）,
arc length（ArcLengthDimension）,
and ordinate（OrdinateDimension）
Ellipse
Hatch
including Gradient patterns
Insert
block references and attributes, dynamic blocks are not supported
Leader
Line
Mesh
MLine
MText
Point
Polyline (Polyline2D, Polyline3D, PolyfaceMesh, PolygonMesh)
Ray
Shape
Solid
Spline
Text
Tolerance
Trace
Underlay：
DGN（UnderlayDgnDefinition）,
DWF（UnderlayDwfDefinition）,
PDF（UnderlayPdfDefinition）
Wipeout
XLine (aka construction line)
