本文介绍了如何使用Matlab绘制带直方图的散点图，提供了一个完整的代码模板，包括数据准备、颜色定义、图表绘制及细节优化。通过scatterhistogram函数实现散点图与直方图结合，适用于科研绘图，适用于Matlab R2018b及以上版本。并分享了颜色工具colorplus的使用，以及最终图片的输出设置。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

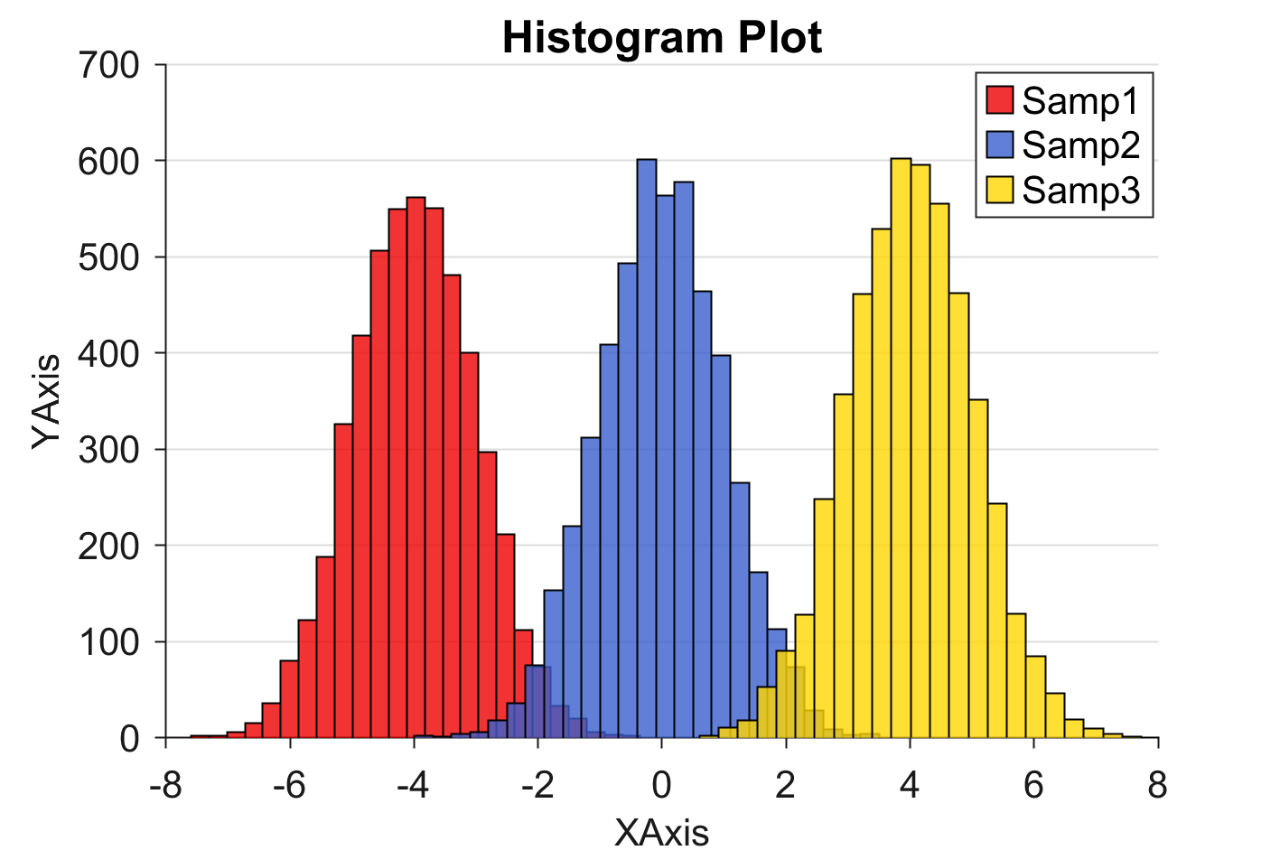

在之前的文章中，分享了Matlab直方图的绘制模板：

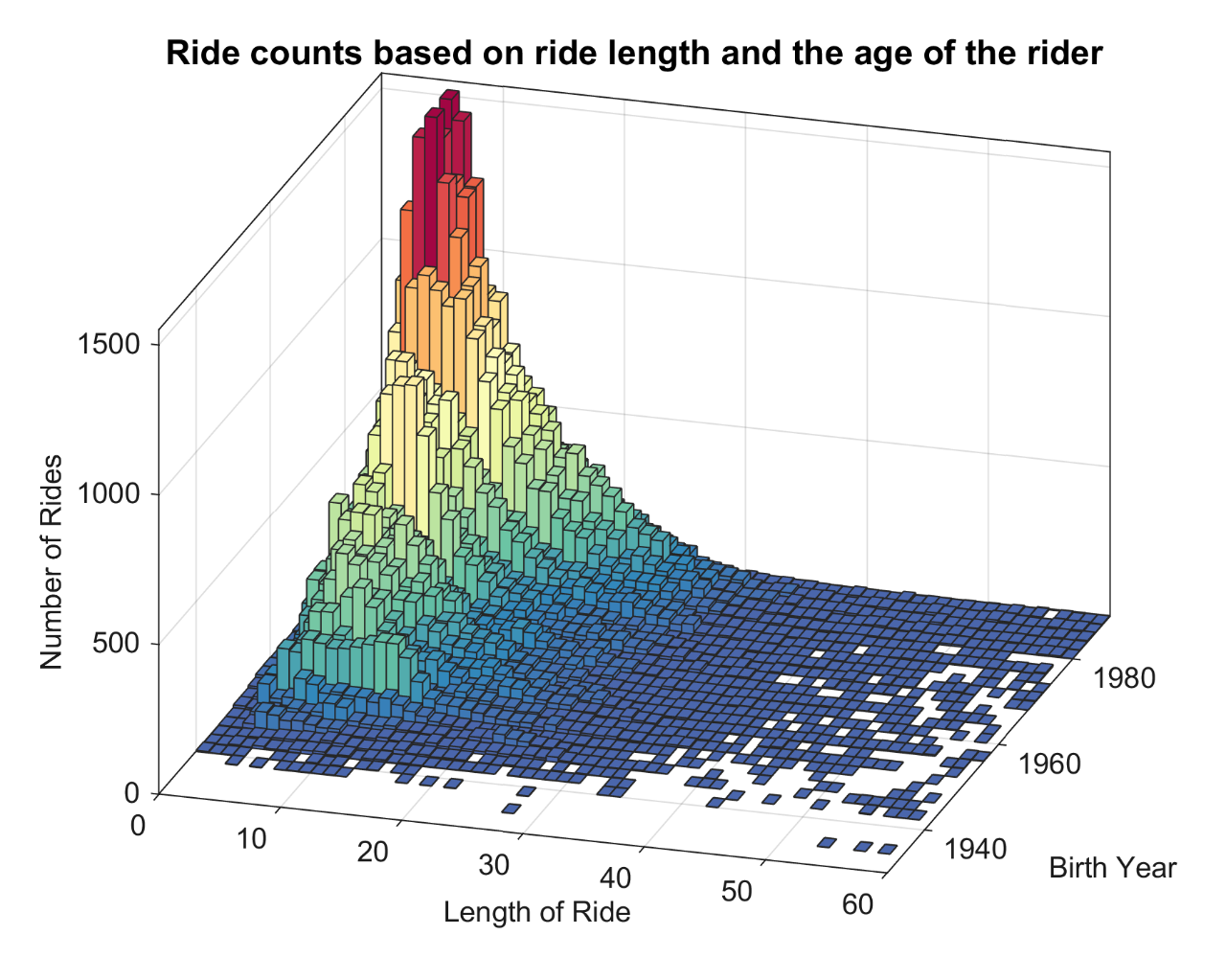

二元直方图的绘制模板：

这一次，再来分享一下Matlab带直方图的散点图的绘制模板。

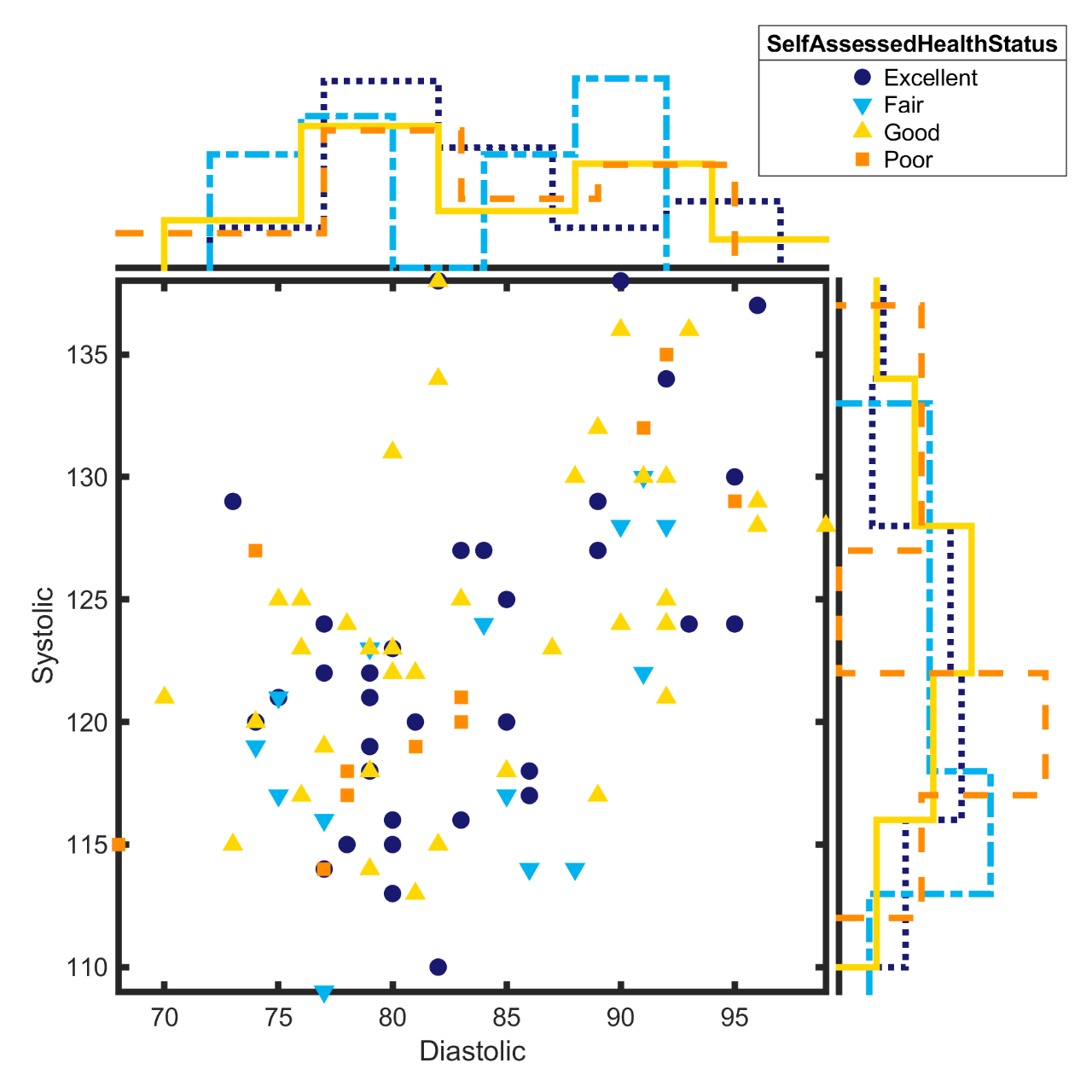

先来看一下成品效果：

特别提示：Matlab论文插图绘制模板系列，旨在降低大家使用Matlab进行科研绘图的门槛，只需按照模板格式添加相应内容，即可得到满足大部分期刊以及学位论文格式要求的数据插图。如果觉得有用可以分享给你的朋友。

模板中最关键的部分内容：

1. 数据准备

此部分主要是读取原始数据。

% 读取数据
load patients
tbl = table(LastName,Diastolic,Systolic,SelfAssessedHealthStatus);

2. 颜色定义

一幅图，如果数据普普通通，那就得靠配色加持了。

但配色是一件比较考验个人审美的工作，需要多加尝试。

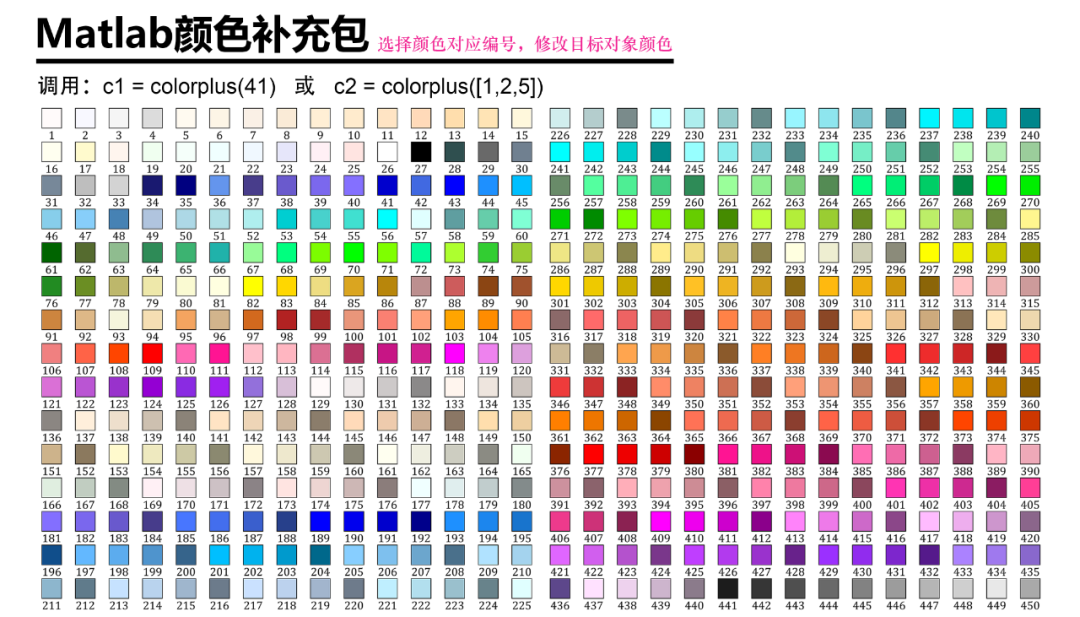

这里直接用之前分享的colorplus工具：

%% 颜色定义
C = colorplus([34 202 83 104]);

3. 带直方图的散点图绘制

使用‘scatterhistogram’命令，绘制未经美化的带直方图的散点图。

scatterhistogram(tbl,'Diastolic','Systolic', ...
    'GroupVariable','SelfAssessedHealthStatus', ...
    'NumBins',5,...
    'ScatterPlotLocation','SouthWest',...
    'LegendVisible','on',...
    'HistogramDisplayStyle','stairs');

值得一提的是，scatterhistogram函数需要Matlab R2018b以上。

4. 细节优化

为了插图的美观，赋上之前选择好的颜色，并对字体字号、线型、符号以及背景颜色等细节进行调节：

% 细节调整
set(gca,'Color',C,...
        'FontName','Arial',...
        'FontSize',10,...
        'LineWidth',2.5,...
        'LineStyle',{':';'-.';'-';'--'},...
        'MarkerSize',40,...
        'MarkerStyle',{'o';'v';'^';'s'})
% 背景颜色
set(gcf,'Color',[1 1 1])

设置完毕后，以期刊所需分辨率、格式输出图片。

%% 图片输出
print('test.png','-r300','-dpng');

以上。

完整代码：

Matlab散点直方图模板
