二极管双平衡混频器的原理

 http://www.hellocq.net/forum/showthread.php?t=134122



二极管双平衡混频器(DBM)是一种低噪声,高动态范围的混频器。在通信系统中,这种混频器是比较常见的器件。二极管在这个器件里起开关作用,也就是说,DBM是被动式混频器,被输出电平较高的Loin驱动,实现混频。Loin的电平的范围是+3dBm~+20dBm。下面,介绍一下DBM的工作原理。

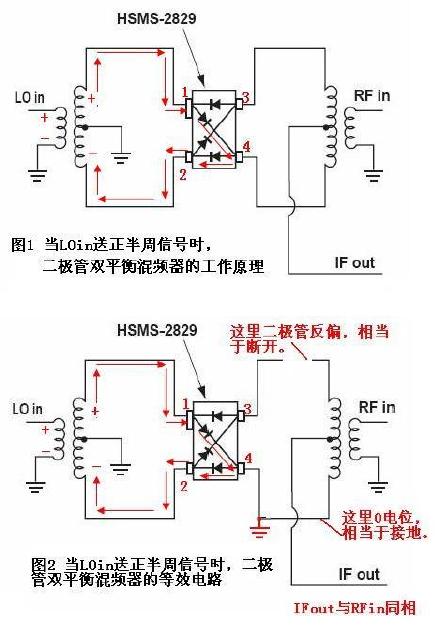

1。 当Loin送入正半周信号时,送入hsms-2829 pin1 和 pin2的电位分别是正和负,如图1所示。此时,hsms-2829内部其中两个二极管导通,另外两个二极管反偏截至,相当于电路在此处断开(见图2)。由于做在一块硅片上的4个二极管的导通特性几乎完全一致,因此,hsms-2829 pin4的电位为0(严格地说是接近0),相当接地(见图2)。从图2的等效电路中,我们发现IFout与RFin两个信号是同相的。

如果把Loin的正半周看成+1,那么,IFout=+1×RFin=RFin。

二极管双平衡混频器的原理[ZT]

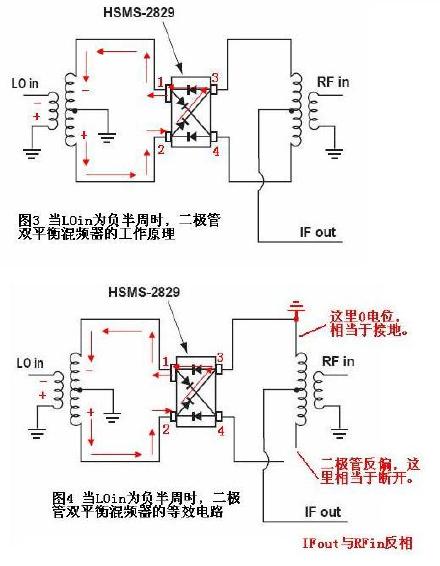

2。 当Loin送入负半周,加在hsms-2829 pin1 和pin2的电位分别为负和正,如图3所示。此时,hsms-2829内部其中两个二极管导通,另外两个二极管反偏截至。由于做在一块硅片上的4个二极管的导通特性几乎完全一致,因此,hsms-2829 pin3的电位为0(严格地说是接近0),相当接地(见图4)。从图4的等效电路中,我们发现IFout与RFin两个信号是反相的。

如果把Loin的负半周看成-1,那么,IFout=-1×RFin=-RFin。

因此,可以把DBM看作IFout=Loin×RFin,其中Loin=+1 或 —1的乘法器。

如果,Loin用ACos(2×pi×Flo)表示,RFin用BCos(2×pi×Frf)表示,
则,IFout = ACos(2×pi×Flo)×BCos(2×pi×Frf)


用三角函数的积化和差公式可得:
IFout = 0.5×A×B×cos[2×pi×(Flo+Frf)] + 0.5×A×B×cos[2×pi×(Flo-Frf)]
******-------------和频--------------**-----------差频----------------


此外,如果DBM这4个二极管是不做精确配对的分立元件,则4个二极管的导通特性差异较大,很难保证IFout没有Loin的泄漏。这是因为,我们很难保证如图 pin3 和 pin4的节点尽量接近0电位。结果,这种情况相当于Loin负半周在pin3处,Loin正半周在pin4处分别串联了Loin的一个小信号源,从而导致Loin泄漏到IFout中。
