安全驰骋,电能护航:轨道交通配电系统的智能网关应用

轨道交通电力监控系统(PSCADA系统,即Power Supervisory Control And Data Acquisition)在地铁运营中扮演着至关重要的角色。该系统通过对地铁全线的变电设备进行集中监控,确保了列车运行所需的牵引供电系统和地铁全线配电系统的安全、可靠和经济运行。

系统结构
车站、区间、车辆段、控制中心等其他建筑物所需要的动力照明用电,诸如:通风机、空调、自动扶梯、电梯、水泵、照明、AFC系统、FAS、BAS、通信系统、信号系统等。
钡铼技术网关负责采集各种仪表、传感器、阀门、PLC的数据,上传至SCADA平台用于监视和控制设备。

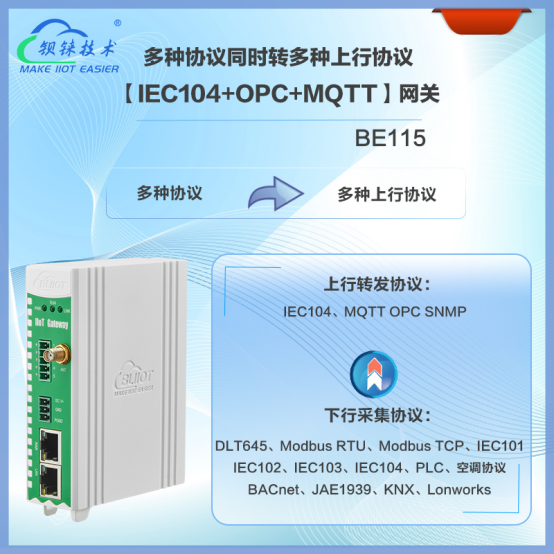

网关介绍
在这里插入图片描述

网关南向接口丰富,支持对接主流网络设备、厂商设备、监控系统;网关北向接口,支持MQTT、SNMP、Modbus TCP、IEC104等协议类型,可轻松接⼊第三方平台,且接口支持协议定制开发。
产品特点
 宽工作电压设计,支持DC 9-36V供电,接口为接线端子方式,带有防反接保护设计;
 支持6路RS232/RS485可选输入;
 串口波特率支持2400bps-115200bps;停止位支持1,2位,数据位支持7,8位,支持None,Odd,Even校验方式;
 支持2路RJ45以太网口,分别为1LAN +1WAN,WAN口和LAN口可以直接采集设备或采集级联交换机上的设备,具备链路和数据指示灯,网口内置隔离变压器,高达2KV电磁隔离;
 支持远程配置参数和远程升级固件;
 支持PLC远程调试上传和下载;
 支持芯片温度、内存、网口设备、串口设备、4G信号等状态信息上报;
 支持SNMPV1/V2;
 支持路由功能;
 支持4G功能,可以设置APN参数;插网线连外网时候,优先使用有线上网,无有线网络会切换到4G网络;
 支持Modbus RTU转Modbus TCP、Modbus TCP转Modbus RTU、透明传输;
 支持RESET按键恢复出厂功能(在开机状态长按,直到RUN指示灯熄灭),防止参数设置错误;
 支持软硬件看门狗,具有高度的可靠性;
 设备体积小,40mm83mm110mm,支持墙面壁挂式安装以及工业导轨安装。
