PD3.0详解 第十章 策略层 电源协商（二）（source端）

今天大师匈聊一下策略状态机标准内的一些东西，然后顺便放一张图，协议分析软件抓到的数据交互过程。

一、协议交互过程（沟通电源）

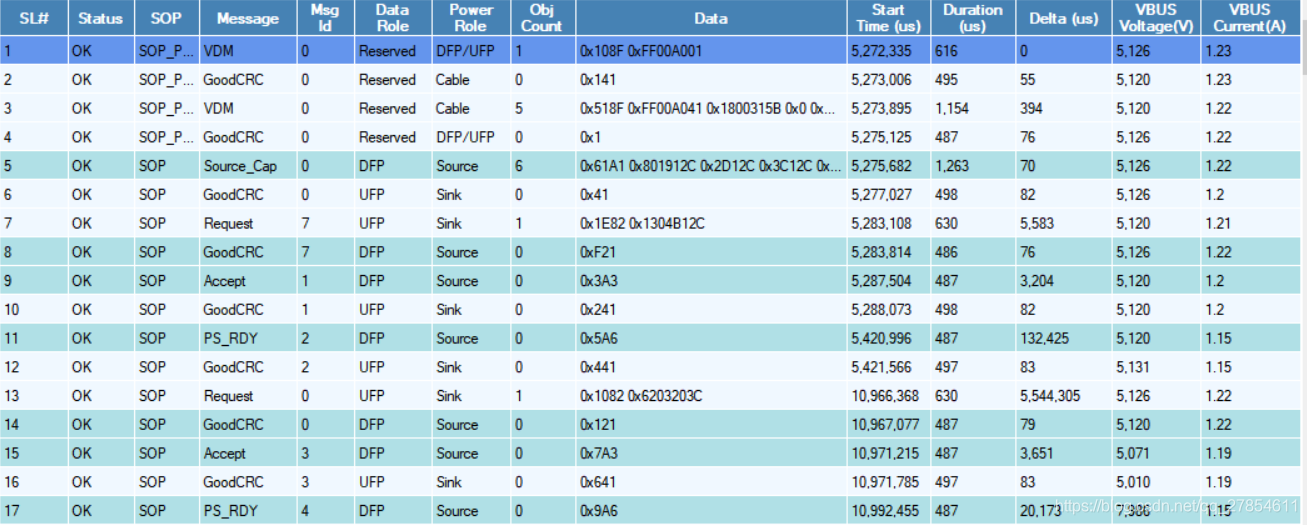

这个是我们常用的分析协议的一个工具，使用这个抓到的数据包。大师匈截图了部分。
1~4行：这4行是在读Emark线，注意这个是SOP-P类型的数据哦。
1、Vconn source端发出一个vmd-discover ID协议后，
2、cable这边回复了goodcrc,表示收到，然后下一步cable应该要回复它的信息了
3、cable回复了它自身的信息，
4、Vconn source端表示收到，发出了goodcrc。
5~11行：这7行就是具体的协议沟通了，这个是SOP类型的数据。
1、source端发出source_cap，也就是广播它的挡位信息;
2、sink端发起请求，request;
3、source端表示接受，发出accept;
4、source端表示电源准备妥当，发出ps_rdy;
(省略goodcrc的介绍，goodcrc之前已经说过了，它就是单纯用来确定对面端口是否收到了发出的数据)。
以上我们简单直接明了的看到了电源沟通的过程。接下来我们看一下标准内
