前面的章节分开介绍了协议层和策略层的俩个重要策略！今天想总结一下，并做一些补充。如果有一些内容没有介绍到，可能后续会补充，同学们可以关注一下大师匈。

补充点一、读Emark

大家都知道PD是标定了100W的功率，也就是20V5A的最大电压电流。那么普通的线走5A电流是不合电气标准的，那么就需要一跟Emark线。圈里人都知道的哈。。。前面讲到的Vconn就是给这个线供电的。
一般是上电识别到这个线就会用 SOP‘ 类型的数据去读他的一些具体信息，识别它就是靠CC线的Ra（0.8K~1KΩ），这个Ra电阻是这个线下拉到地的。一般C口都是默认5V/3A，这个时候CC是330ua的电流，那么检测到Ra的这条CC线的电压大家都知道了吧。

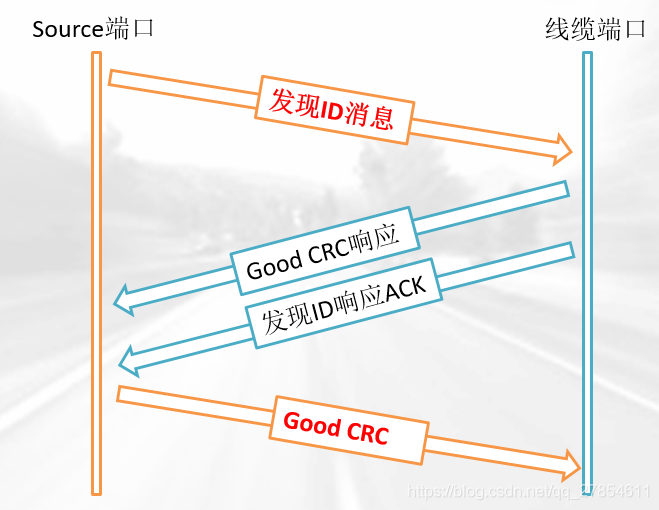

下面我上图看一下这个读Emark的过程：
在这里插入图片描述
如图，在发现ID响应ACK的这条信息里包含了所有关于这条线的信息。这里是翻译过来的，英文是DiscoverID ACK；
可以看到非常简单。
大师匈就不再过多的赘述了。
