文章目录

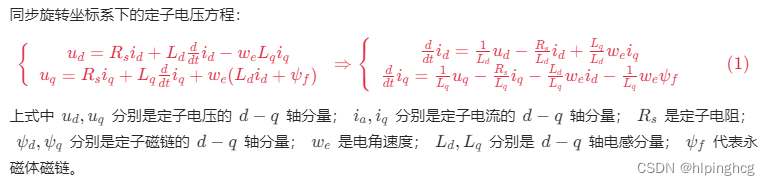

1、定子电压方程

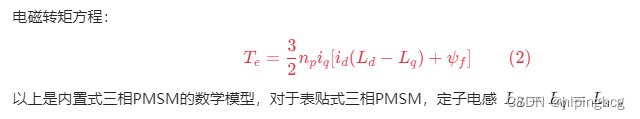

2、电磁转矩方程

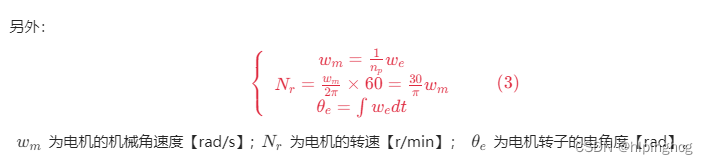

3、电角度、机械角速度、电角速度
4、机械运动方程

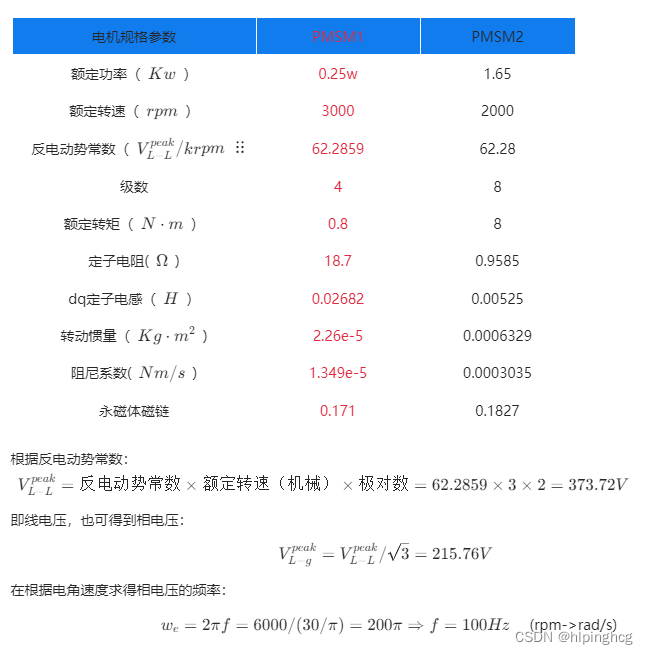

5、电机参数
6、模型搭建

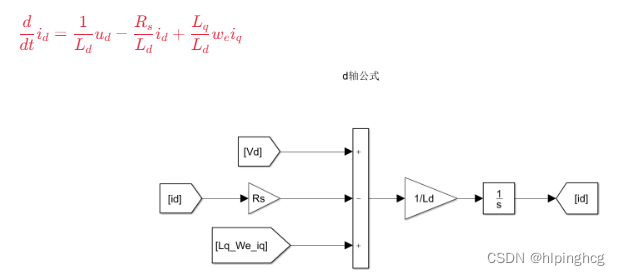

6.1 d轴公式

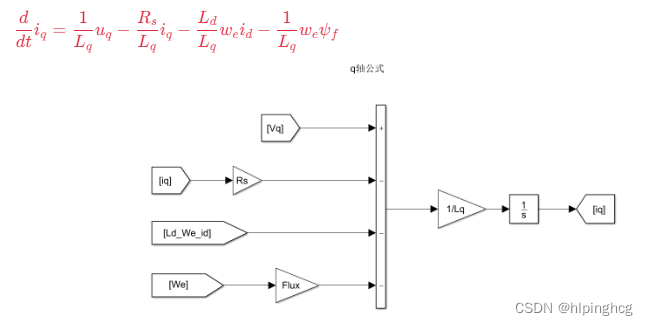

6.2 q轴公式

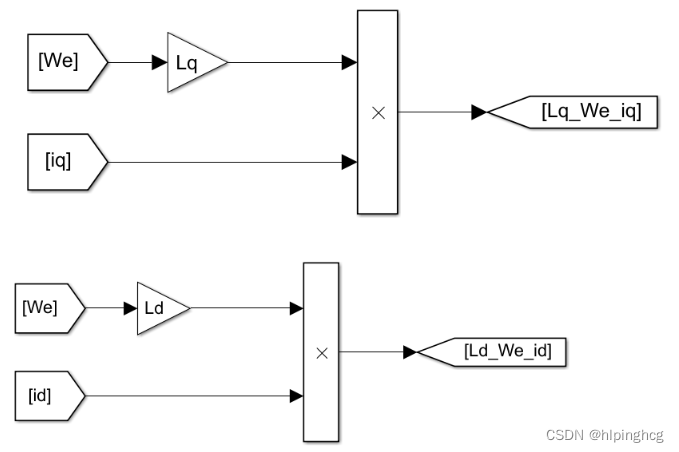

6.3 耦合项
6.4 电角速度【rad/s]
6.5 电角度[rad]

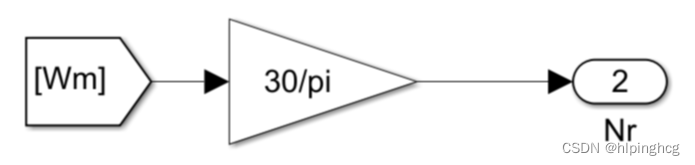

6.6 转速【rpm】

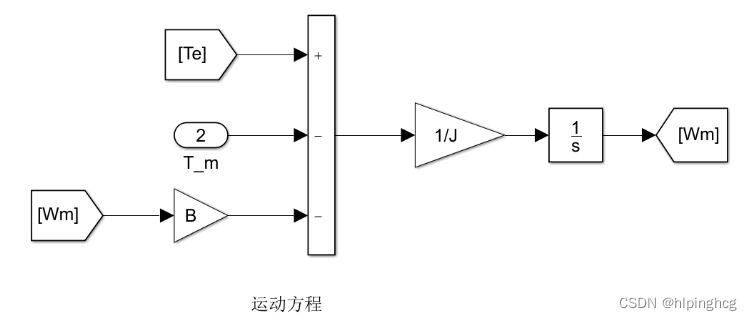

6.7 运动方程

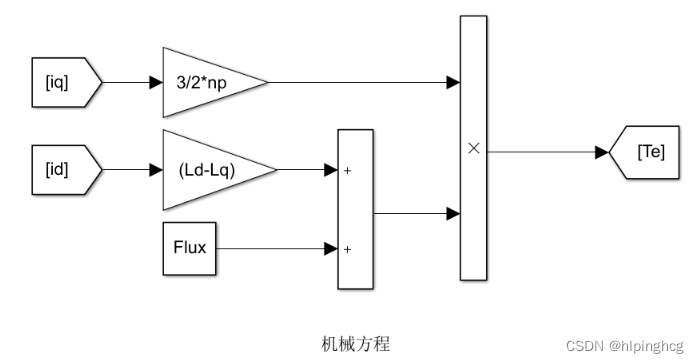

6.8 机械方程

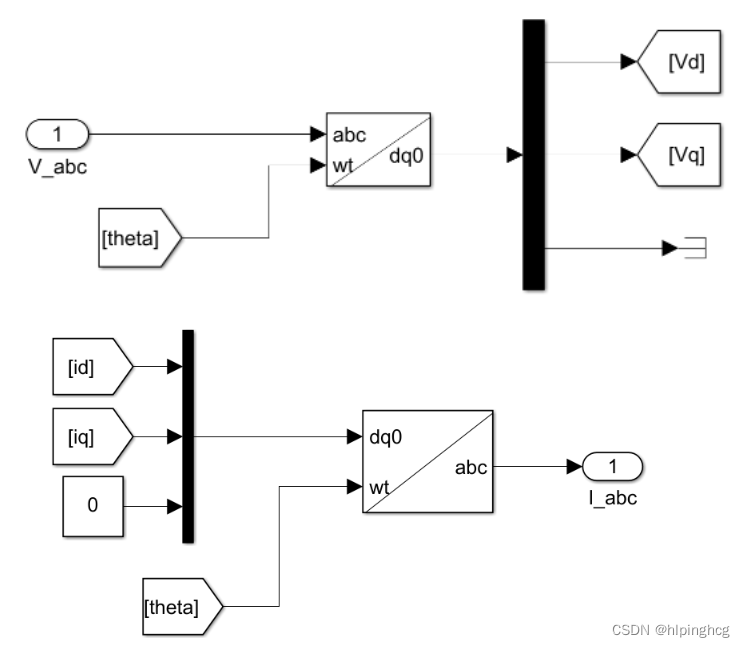

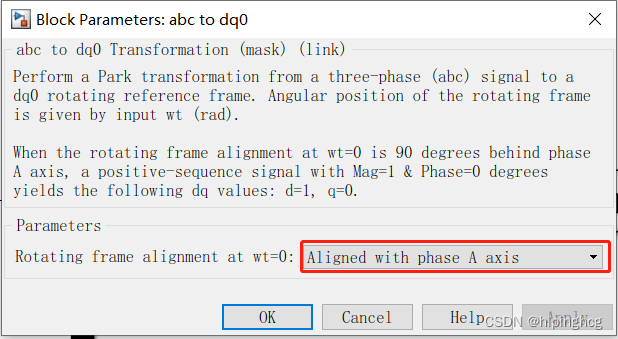

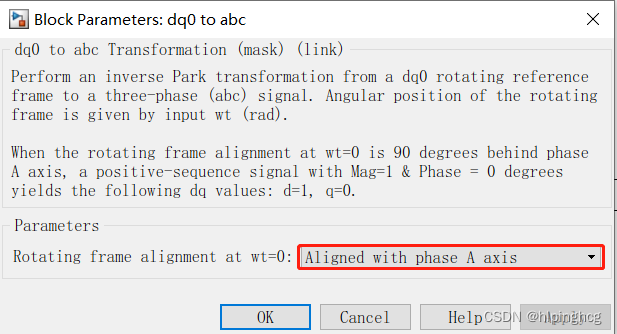

6.9 坐标转换
以上图中的【Vd】、【Vd】、【id】、【iq】的顺序不可反,且必须是三项。
其中坐标转换的零角度都是以a轴为基准。
6.10 模型使用和验证
参数文件:
Rs=18.7;
Ld=0.02682;
Lq=0.02682;
np=2;
J=2.26e-5;
B=1.349e-5;
Flux=0.171;
6.1-6.9的模型部分都放在subsystem中,取名PMSM_Model如下图:

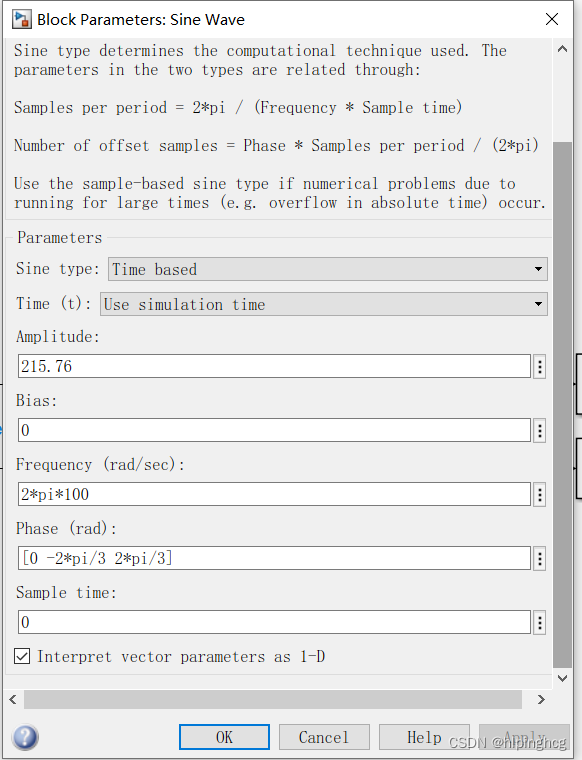

其中给的正弦波为三相互差120°电压,设置如下:

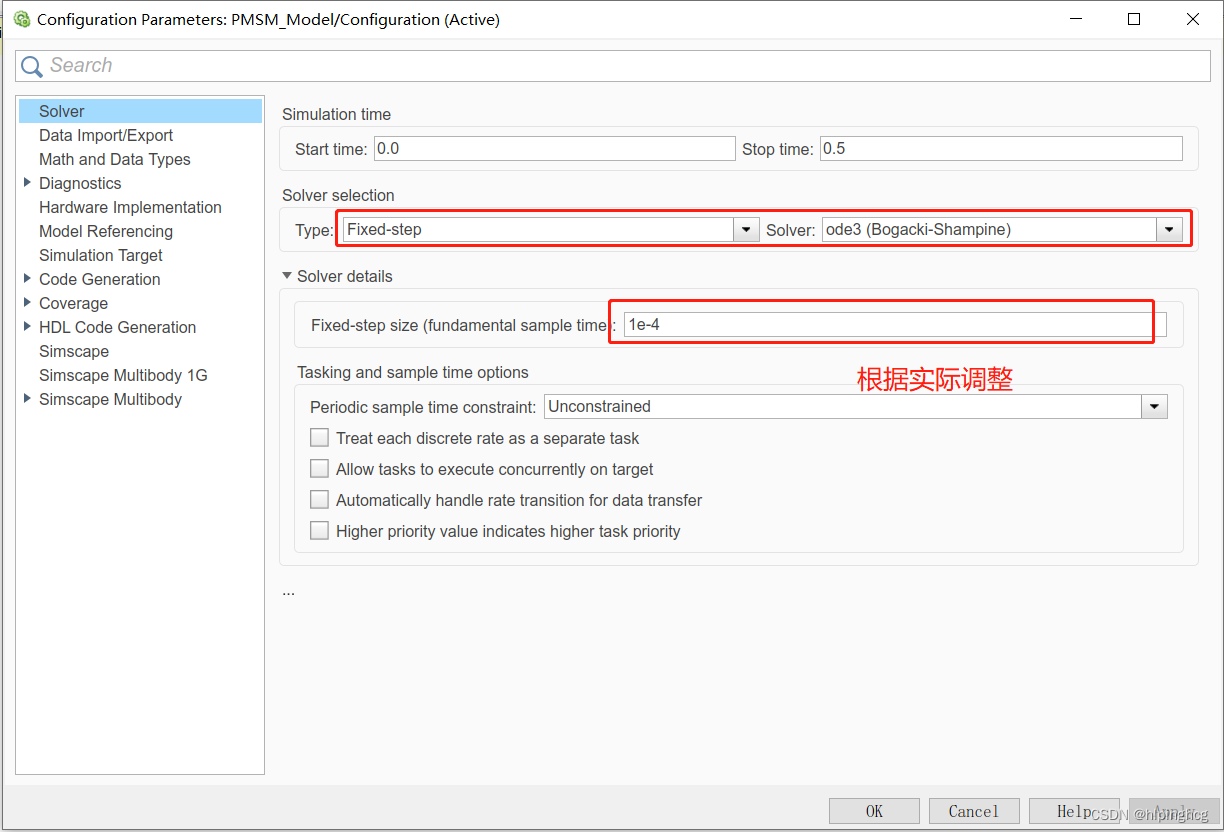

精确度还需调整,不然显示的正弦波形就是三角波。

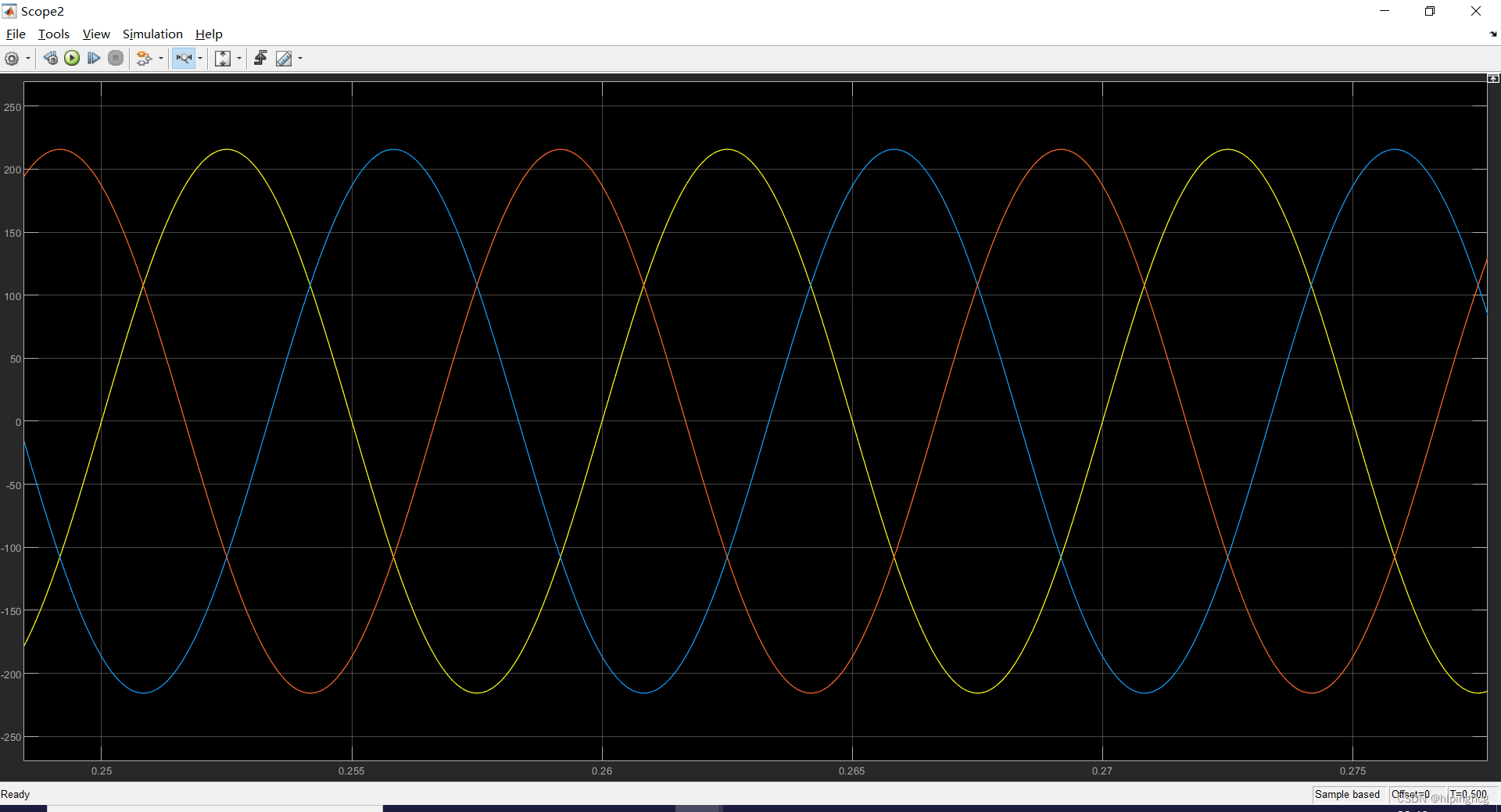

实际输入的电压波形:

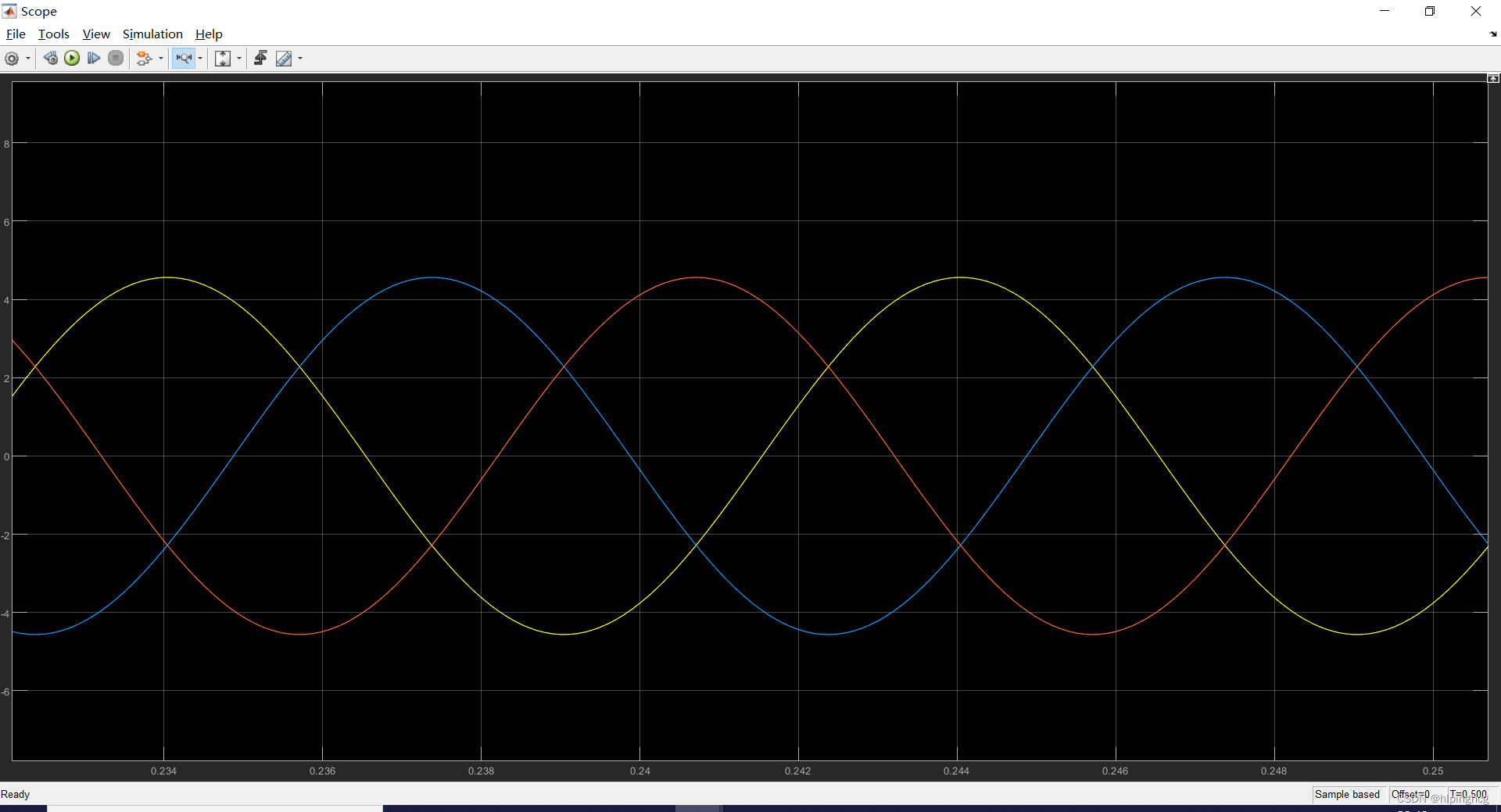

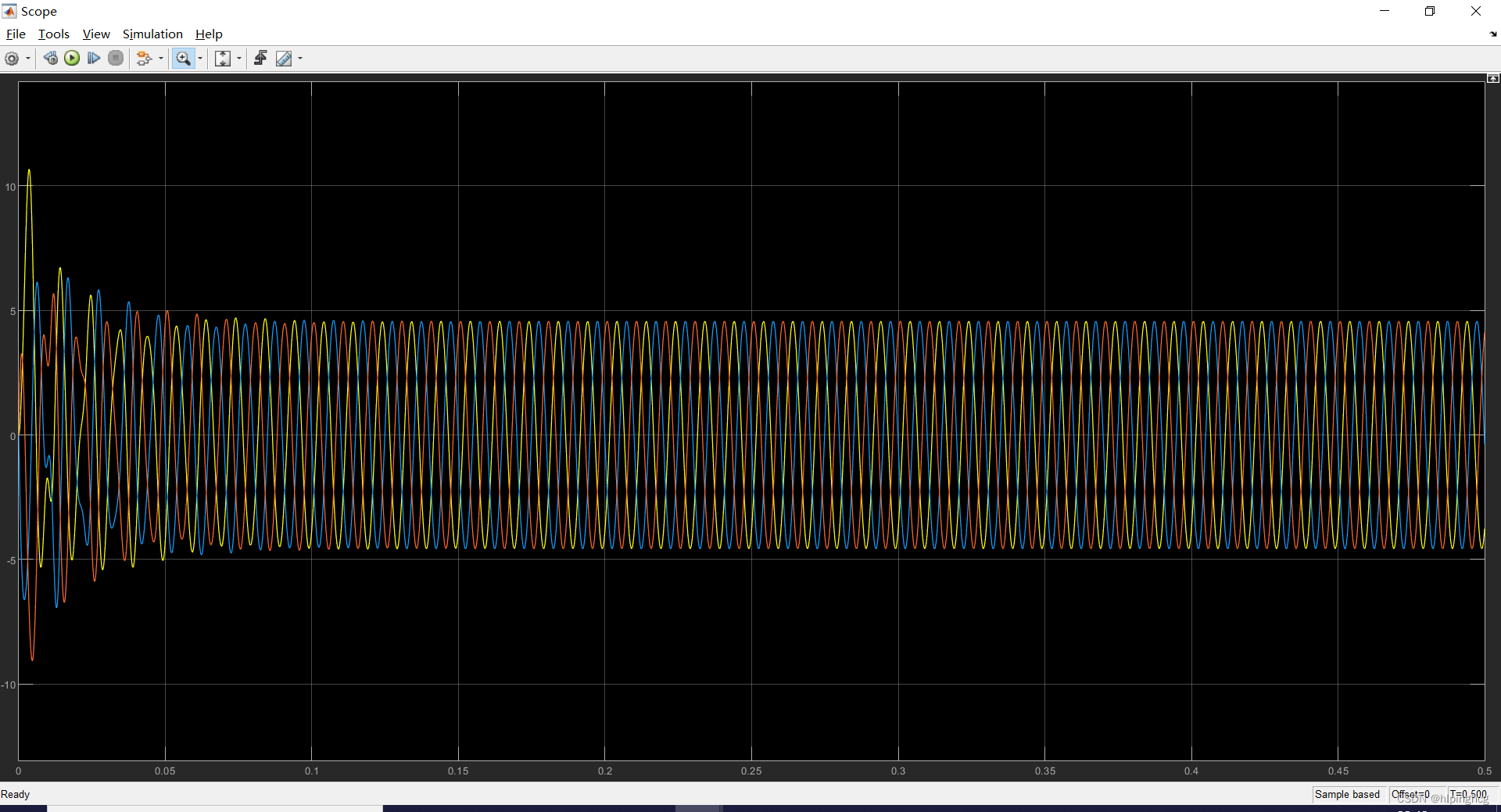

实际输出的波形:
与输入的电压频率一致。

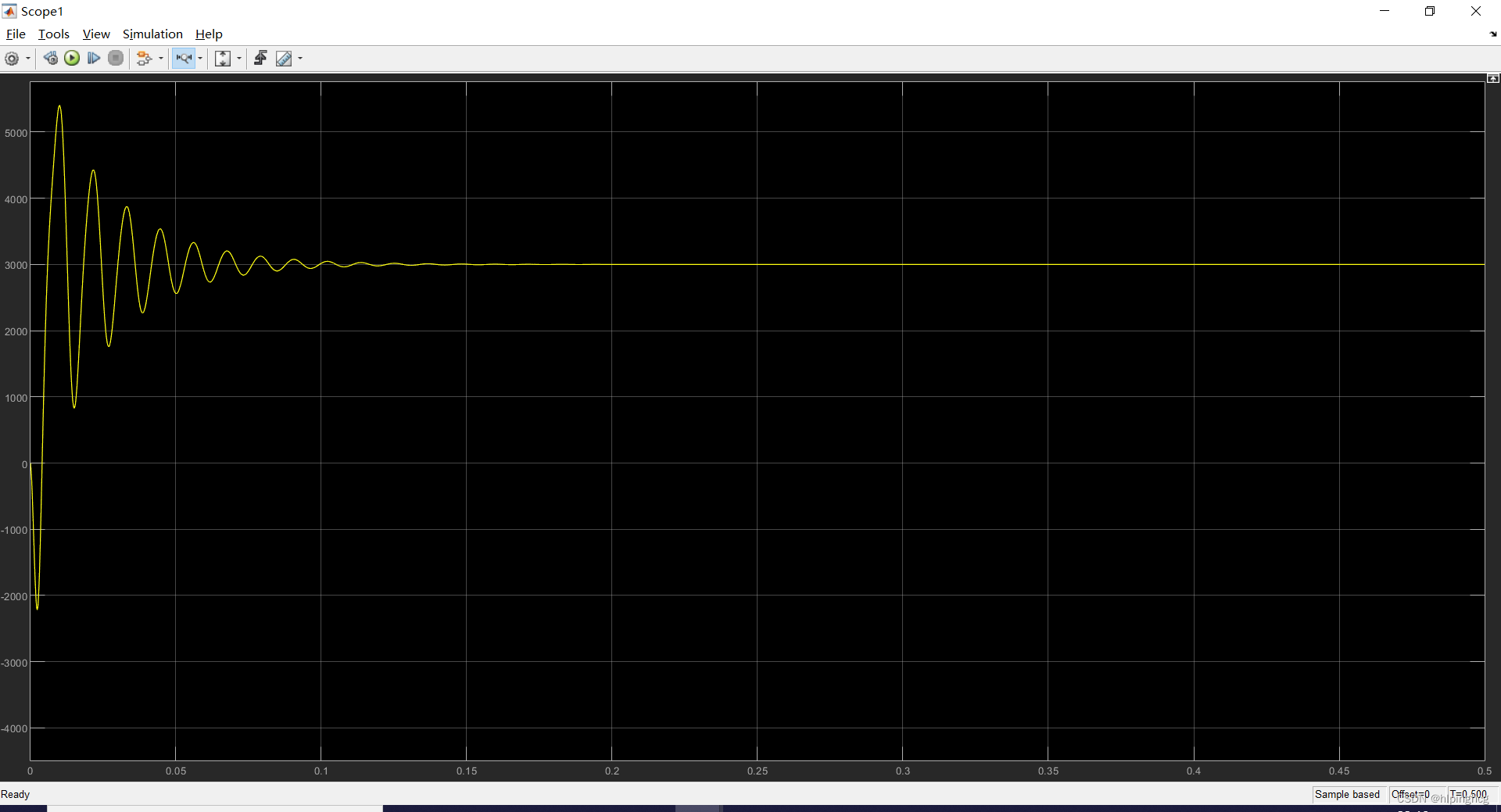

实际输出转速:
3000rpm与额定一致。
模型下载地址:
https://download.csdn.net/download/qq_28149763/88485986
