稳定激励源（远端补偿）

前言

本章我们来讨论一种带有远端补偿的稳定激励源电路。

       比如我们需要设计一个电子秤，要想测得压力传感器输出的准确的电压值，我们需要给传感器一个稳定的激励电压，传感器使用的就是惠斯通电桥。惠斯通电桥的原理这里就不做过多解释了，网上很多相关资料。

       有时候我们会碰上这样一种情况，传感器的工作环境空间上不允许放下激励源，此时激励源需要通过很长的一段导线为传感器供电，那么导线上就会损耗一部分的电压，真正到达传感器的电压值往往比我们想要的值小。有没有什么办法解决这个问题呢？无论我的导线拉的多长，电路上能做自动补偿这部分电压呢？

下面我们来探讨一个方案

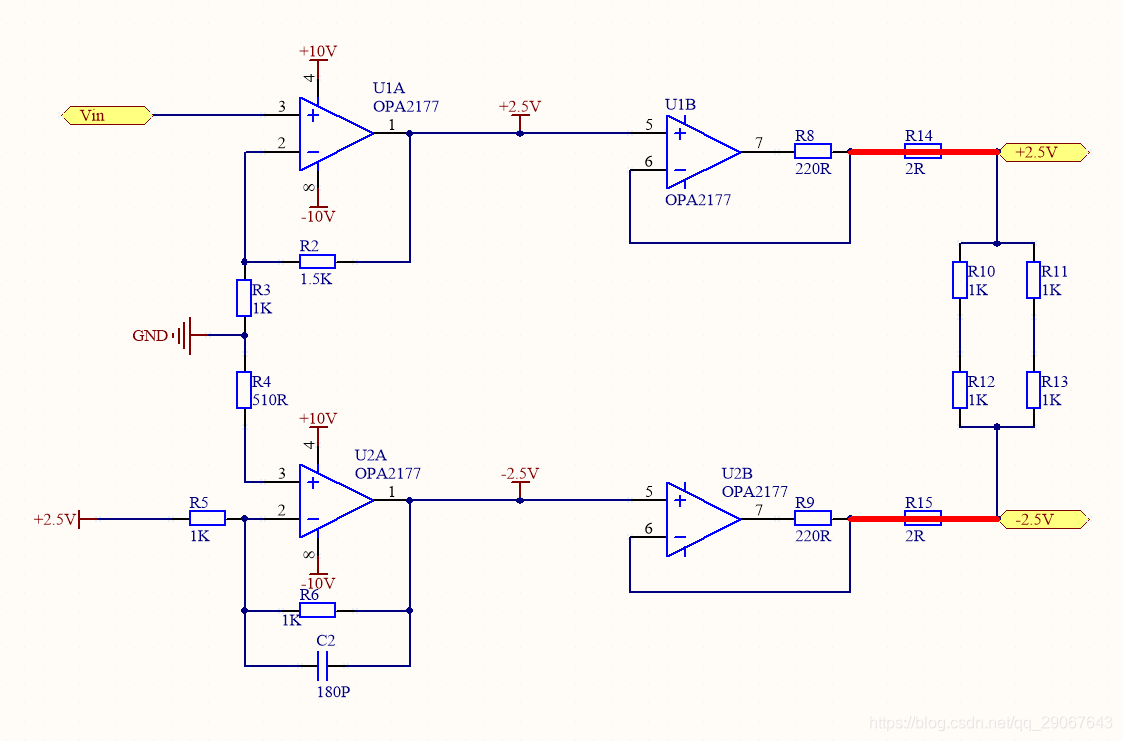

       假设Vin输入1V，经过U1A同相放大2.5倍，输出+2.5V，+2.5V输入U2A经过反相放大后输出-2.5V。±2.5V分别经过跟随器输出，此时可以为远端的电桥提供5V的激励电压。但是这种方案有一个明显的缺陷，就是前面提到的，如图上红色粗线表示导线，如果导线很长，此时上面就相当于串了一个小电阻，这个电阻会损耗一部分的电压，导致输出小于2.5V，此时电桥两端的电压就没有5V了，随着导线的长短不同，电压也在变化。

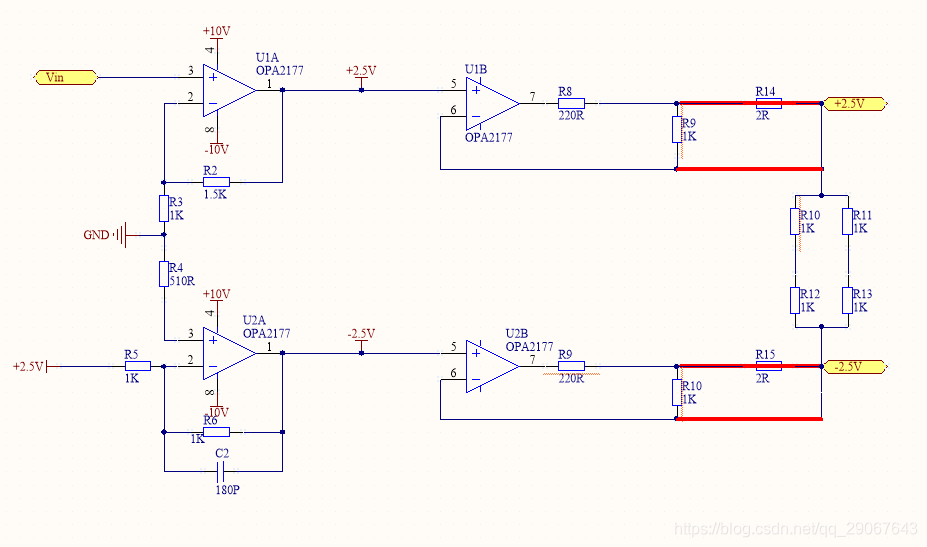

此时我们优一下上面的电路，将U1B和U2B的反相输入端连接到传感器供电端，此时来分析一下，当输出电压因线损低于2.5V时，比如2.48V，此时该电压会反馈到U1B的反相输入端，负反馈会使得U1B输出增大，补偿线损，此时无论线多长，传感器端得到的电压一直是5V。该电路能自动补偿线损电压。
