SVA断言简明使用指南

目录

一、SVA是什么

二、SVA如何使用

三、SVA语法简介

四、一些使用技巧

五、几个例子

一、SVA是什么

SVA是System Verilog Assertion的缩写,即用SV语言来描述断言。断言是对设计的属性的描述,用以检查设计是否按照预期执行。

断言常用来验证总线时序或其他特定的时序逻辑,找出设计中的违例等。

断言可以分为立即断言和并行断言两种常见类型。

立即断言:非时序,执行时如同过程语句,可以在initial/always过程块或者task/function中使用。立即断言可以结合$fatal、$error、$warning、$info给出不同严重等级的消息提示。

格式如下,[ ]内为可选内容。

[name:] assert(expression) [pass_statement][else fail_statement]
//如果状态为REQ,但是req1或者req2均不为1时,断言将失败
always @ (posedge clk) begin
	if(state == REQ)
		assert(req1||req2) //立即断言
	else begin
		t = $time;
		#5$error("assert failed at time %0t", t);
	end
end
always @ (state)
	assert (state == $onehot) else $fatal;

并行断言:时序性的,需要使用关键词property,与设计模块并行执行,并行断言只会在时钟边沿激活,变量的值是采样到的值。

立即断言很简单,无需赘述,本文主要讲述并行断言的用法。

二、SVA如何使用

SVA使用"assert"关键词来表示一个断言属性。而在进行对属性断言之前,我们需要进行属性(property)的声明。

property property_name;
    <text expression>;
endproperty

声明之后便可以对property进行断言,即 认为property中描述的属性为真,否则断言失败。

assert property(property_name);

以上是单独写一个property描述时序,然后assert调用它,对于较为简单的时序,也可直接在括号内写上property的内容。而对于较复杂的时序,也可以写定义序列sequence,再由sequence组成property.

SVA用在哪里呢?主要有2种:

  • 直接嵌入RTL代码的module块中,通常用于设计人员;
module fifo(input clk, rst_n, read, output empty, ...)
    //Actual FIFO code:
    ...
    //Assertion: FIFO must not underflow
    input_no_underflow: assert property( @(posedge clk) !(read && empty));
endmodule
  • 对于验证人员,通常定义一个单独的sva模块,在其中进行property的声明和调用,然后和DUT或者平台顶层top进行绑定。
module fifo_checker (input clk, rst_n, read, empty);
    //FIFO must not underflow
    input_no_underflow: assert property ( @(posedge clk) !(read && empty) );
endmodule

bind fifo fifo_checker fifo_checker_inst(.clk(clk),.rst_n(rst_n),.read(read),.empty(empty));

三、SVA语法简介

SVA具有层次结构,由低到高为布尔表达式-->序列sequence-->属性property,sequence描述的是一个时序过程,而property则是某种逻辑状态,或者多个时序过程应该符合的关系,也是我们要断言的对象。sequence和property的区别如下:

sequence       property
层次低层次,只能例化sequence高层次,可以例化sequence和property
例化  直接调用        需要使用assert、cover、assume关键字
使用限制  不能使用蕴含操作符|-> |=>

可以使用蕴含操作符|-> |=>

对于较为简单的时序逻辑关系,可以不单独定义sequence,将sequence的内容直接写在property中;而对于时序关系较复杂的,或者为了提高复用性,可以将一些时序逻辑定义为单独的sequence,然后在property中调用。

logic clk = 0;
logic req,gnt;
logic a,b;
//=================================================
// Sequence Layer with args (NO TYPE)
//=================================================
sequence notype_seq (X, Y);
  (~X & Y) ##1 (~X & ~Y);
endsequence
//=================================================
// Sequence Layer with args (NO TYPE)
//=================================================
sequence withtype_seq (logic X, logic Y);
  (~X & Y) ##1 (~X & ~Y);
endsequence
//=================================================
// Property Specification Layer
//=================================================
property req_gnt_notype_prop(M,N);
  @ (posedge clk)
      req |=> notype_seq(M,N);
endproperty
property a_b_type_prop(logic M, logic N;
  @ (posedge clk)
      a |=> withtype_seq(M,N);
endproperty
//=================================================
// Assertion Directive Layer
//=================================================
req_gnt_notype_assert : assert property (req_gnt_notype_prop(req,gnt));
a_b_type_assert       : assert property (a_b_type_prop(a,b));

3.1 蕴含操作符

蕴含操作符只能在property中使用。

关键字       描述说明

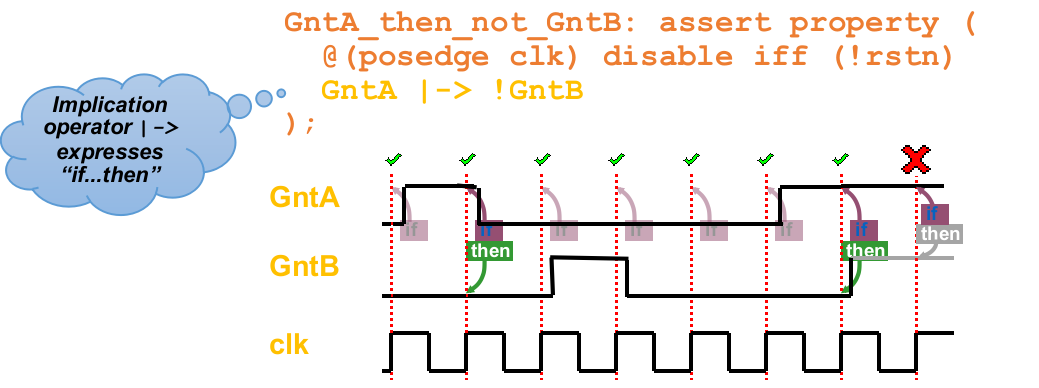

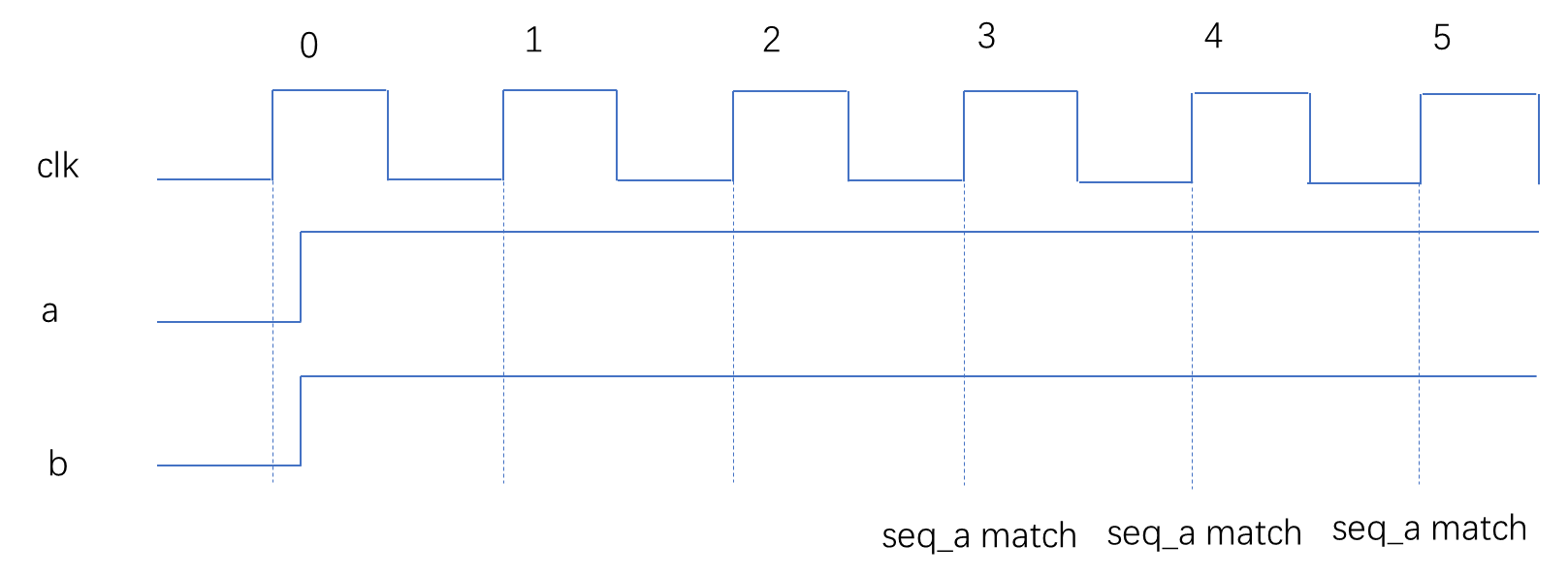

a |-> b如果a成立,那么在当前时刻b必须成立

assertion成立的条件:

  • 条件满足且结论为真
  • 条件不满足(空成功)

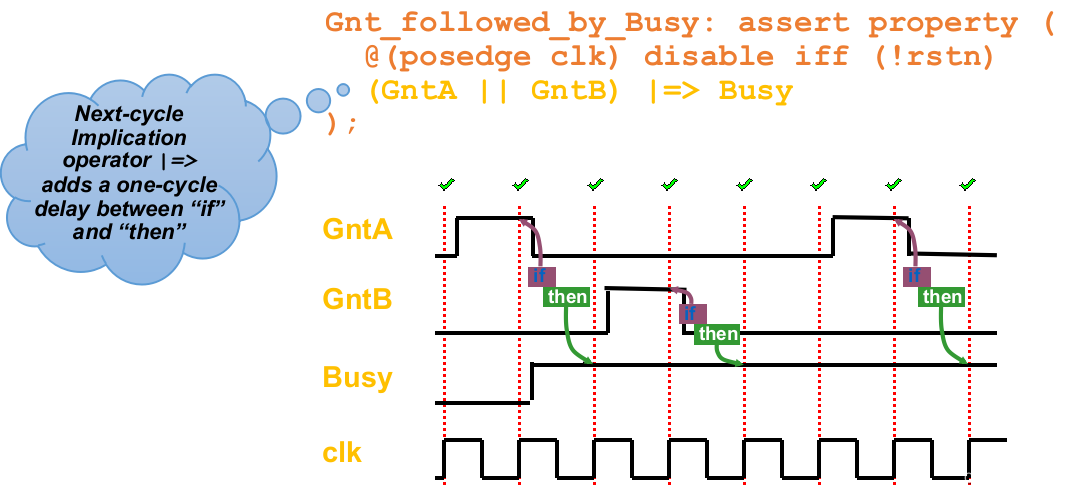

a |=> b如果a成立,那么在下一时刻b必须成立

 3.2 延时操作符

用##操作符来表示延时。

关键字 描述说明
a ##n ba成立,且n个时钟周期后b成立
a ##[n:m] ba成立,且n-m周期中任何一个时期b成立
a ##[*] ba成立,且在当前周期到仿真结束的任何一个周期b成立,等价于##[0:$]避免使用
a ##[+] ba成立,且在下一周期到仿真结束的任何一个周期b成立,等价于##[1:$]避免使用

property p;
  @(posedge clk) a |-> ##[1:4] b;//在当前时钟沿检查到a=1后,检测接下来的1~4个时钟周期内b=1
endproperty
a: assert property(p);

property p;
  @(posedge clk) a |-> ##[0:4] b;//在当前时钟沿检查到a=1后,检测接下来的0~4个时钟周期内b=1,也就是在当前时钟沿b也必须为1
endproperty
a: assert property(p);

property p;
  @(posedge clk) a |-> ##[1:$] b;//在当前时钟沿检查到a=1后,检测下一个时钟周期到仿真时间结束b=1
endproperty
a: assert property(p);

3.3 重复操作

关键字描述说明
a[*n]a连续n个时钟周期成立
a [->n] ba成立n次后(不要求连续),下一个时钟b成立
a [=n] ba成立n次后(不要求连续),在后续任意时钟b成立
//连续3个时钟a均成立,则断言成功
property con_cycle1(a,b);
  @ (posedge clk) a[*3];
endproperty
//a成立3次后(不要求连续),在下一个时钟b成立则断言成功
property con_cycle2(a,b);
  @ (posedge clk) a[->3]b;
endproperty
//a成立3次后(不要求连续),b成立(后续任意一时钟)
property con_cycle3(a,b);
  @ (posedge clk) a[=3]b;
endproperty

3.4 匹配操作

关键字描述说明
intersect(a,b)a和b同时成立,且同时结束,则断言成功
a and ba发生时b也发生(不要求同时结束),则断言成功&& 只能连接两个表达式,而and可以连接两个sequence
a or ba发生或b发生,则断言成功|| 只能连接两个表达式,而or可以连接两个sequence
a within ba发生的时间段内b也发生,则断言成功
a througnt seq在序列seq成立的过程中,a事件一直成功
first_match(seq)在seq第一次成功时检测,之后便不再检测

举例说明first_match(seq)的使用:

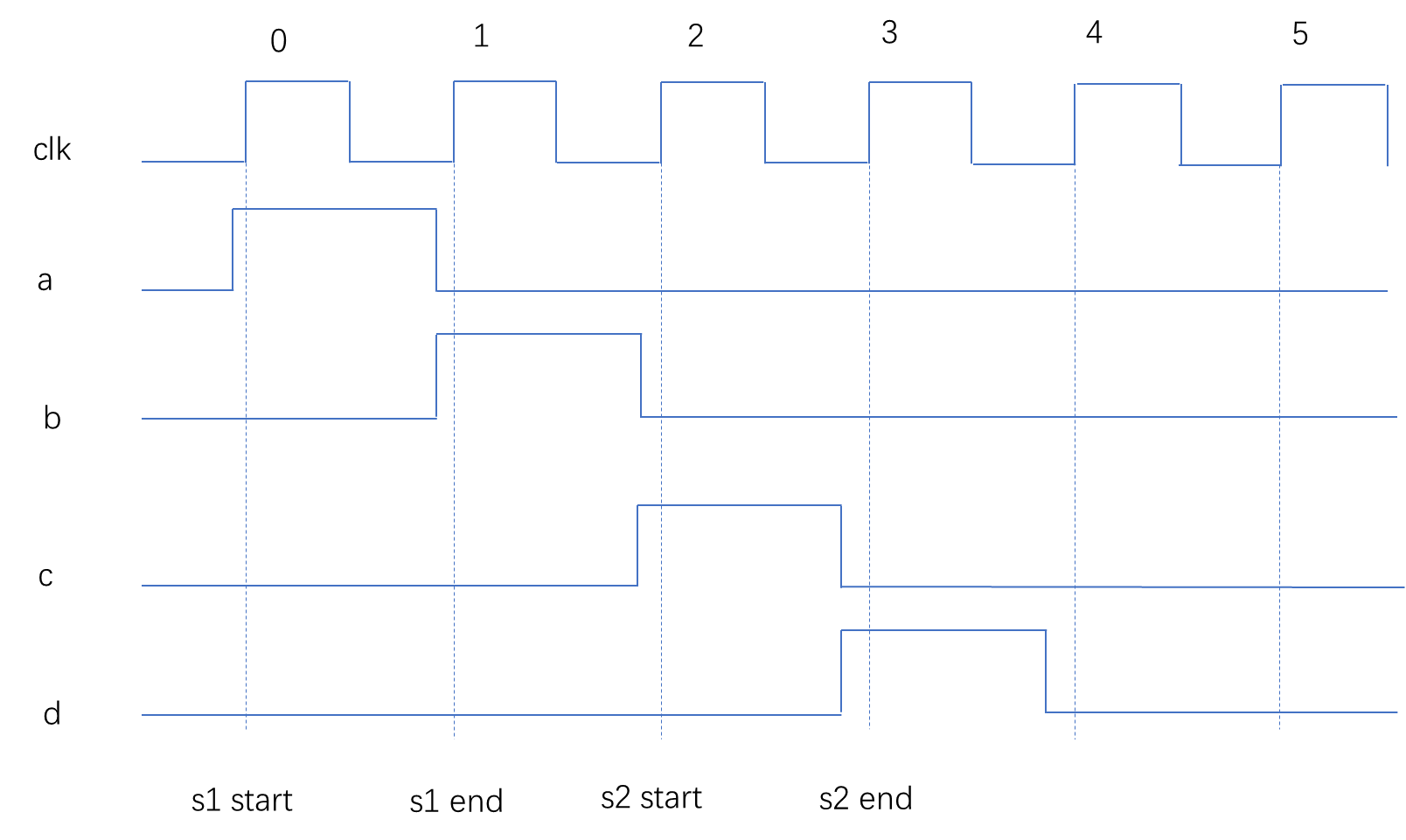

seq_a再clk 3 4 5时刻均满足,但是assert(first_match(seq_a))仅会在clk 3时成功匹配一次,之后便不再检测。

sequence seq_a;
    a[*1:2] ##1 b[*2:3];
endsequence

property first_match_property;
    first_match(seq_a);
endproperty

3.5 sequence 同步

默认情况下,多重sequence的组合是以后一个sequence的起始时间作为同步标志的,SVA提供ended结构以sequence的结束时间作为序列同步点。

若使用ended,则sequence必须定义时钟。关键字ended存储一个反映在指定时钟处序列是否匹配成功的布尔值。该布尔值仅在同一时钟内有效。

sequence s1;
 @(posedge clk) a##1 b;
endsequence
sequence s2;
 @(posedge clk) c ##1 d;
endsequence

property p1;
    s1|=>s2; //s1的成功匹配点滞后一时钟周期是s2匹配的起点
endproperty

property p2;
    s1|=>##1 s2.ended; //s1成功匹配点滞后两个时钟周期是s2成功匹配点,即s1匹配成功则再过两个时钟周期s2必须匹配成功
endproperty

property p3;
    s1.ended|=>s2; //s1的成功匹配点滞后一时钟周期是s2匹配的起点
endproperty

property p4;
    s1.ended|=> ##1 s2.ended;//s1成功匹配点滞后两个时钟周期是s2成功匹配点,即s1匹配成功则再过两个时钟周期s2必须匹配成功
endproperty

3.6内建函数

函数名描述举例
$onehot()只有1bit为1则返回1

assert property( @(posedge clk) $onehot0( {GntA, GntB, GntC} ) )

//任何时刻,有且仅有一个grant

$onehot0()最大只有1bit为1,则返回1

assert property( @(posedge clk) $onehot0( {GntA, GntB, GntC} ) )

//任何时刻,最多只有一个grant

$countones()返回1的数量

assert property (@(posedge clk) $countones(Valid & Dirty) <=4 ) )

//dirty有效bit不超过4

$stable(boolean expression or signalname)在时钟沿到来时,信号没有发生变化则返回1

assert property (@(posedge clk) !Ready |=> $stable(Data) )

//如果ready为0, Data必须保持不变

$past(signalname, nums)

将nums个周期之前的值赋给signalname

nums默认缺省情况下,SVA提供前一个时钟沿处的信号值。

assert property( @(posedge clk) active |-> $past(cmd) != IDLE )

//如果active为1,cmd不能为IDLE

$rose(boolean expression or signalname)在时钟沿到来时,信号跳变为1则返回1

assert property( @(posedge clk) Req |=> $rose(Valid) )

//req有效之后,vld必须为上升沿

$fell(boolean expression or signalname)在时钟沿到来时,信号跳变为0则返回1

assert property( @(posedge clk) $fell(Done) |-> Ready )

//Done由1变0后,Ready须为有效

四、一些使用技巧

4.1 可变延时范围

延时操作或者重复范围(即 ##n 或 a[*n])只可以使用常数,不可以使用变量。

如下的操作是非法的:

property variable_delay(cfg_delay);
    @(posedge clk) disable iff (!rstn)
    a ##cfg_delay b;
endproperty

 但是如果我们还是想实现相同的可变延时,该怎么做呢?

可以定义一个seqence,间接实现相同的效果。

//delay sequence
  sequence delay_seq(v_delay);
    int delay;
    (1,delay=v_delay) ##0 first_match((1,delay=delay-1) [*0:$] ##0 delay <=0);
  endsequence

  //calling assert property
  a_1: assert property(@(posedge clk) a |-> delay_seq(cfg_delay) |-> b);

使用delay_seq来替代变量cfg_delay. 下面解释这个seqence的实现:

首先定义了一个sequence内的局部变量,sequence内部是可以定义变量来做辅助逻辑表达的。

  • int delay                          ->  定义了一个整型变量 delay,用于存储当前的延迟时间。
  • (1,delay=v_delay)           -> 在序列的起始位置,生成一个事件 (1,delay=v_delay),这个事件表示,在第一个时钟上升沿时,将 delay 的值设置为 v_delay
  • (1,delay=delay-1)            ->  (1,delay=delay-1) 表示在每个时钟上升沿时,将 delay 的值减 1。
  • first_match((1,delay=delay-1) [*0:$] ##0 delay <=0)   ->   对事件 (1,delay=delay-1) 重复若干次,直到delay的值为0. 此处相当是一个循环操作。

综上所述,这个序列表示:在第一个时钟上升沿时,将 delay 的值设置为 v_delay,然后每个时钟上升沿时,将 delay 的值减 1,直到 delay 的值小于等于 0。

4.2 Glue Logic

在验证或建模复杂行为时,引入辅助逻辑来观察和跟踪时间可以大大简化编码,这种辅助逻辑通常称为"glue logic".

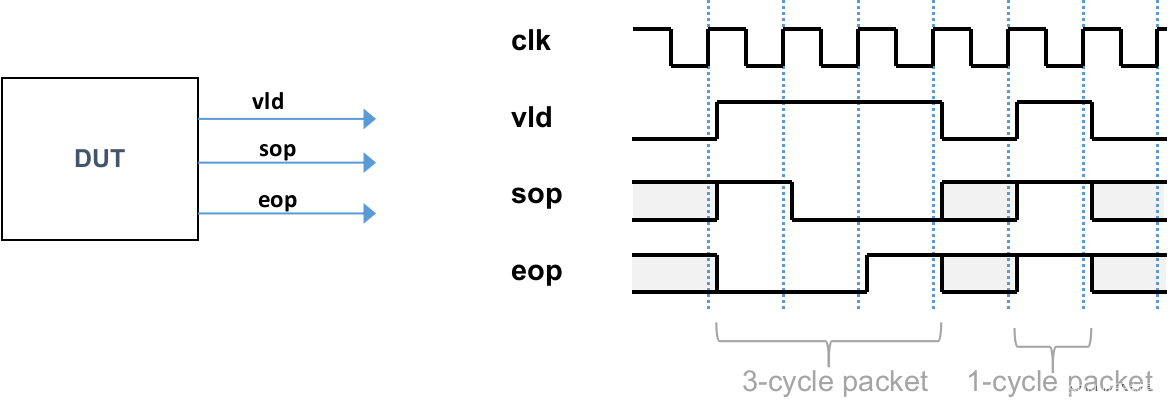

如下的一个例子,对interface的SOP和EOP进行检查,DUT规范要求:

  • packets不能重合(SOP-EOP始终是匹配的)
  • 允许单拍packet(SOP和EOP在同一cycle)
  • packet是连续的(SOP-EOP之间vld不能有缺口)

 单纯用SVA编写的代码如下,可以发现比较复杂。

sequence sop_seen; //当sop出现后,该序列会持续成立
    sop ##1 1'b1[*0:$];
endsequence

no_holes: assert property(//sop 到 eop之间的vld一直有效
    sop |-> vld until_with eop
);

sop_first: assert property (vld && eop |-> sop_seen.ended); //eop之前或者当拍一定有sop

eop_correct: assert property(
    not (!sop throughout ($past(vld && eop) ##0 vld && eop[->]) )
);

sop_correct: assert property(
    vld && sop && !eop |=> not(!$past(vld && eop) throughout (vld && sop[->1]))
);

 可已采用一些中间变量进行辅助,这样可以更简洁。

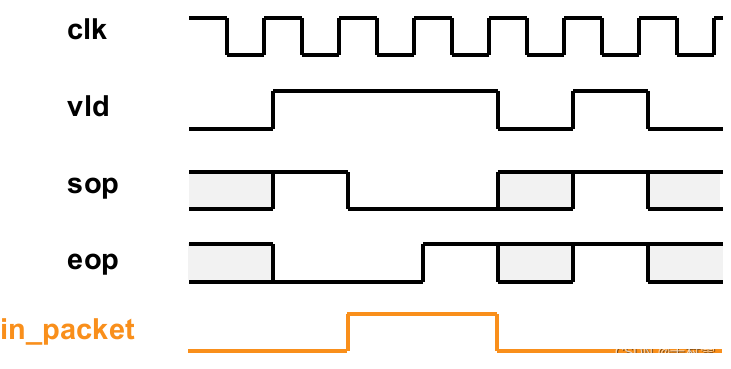

reg in_packet;//中间变量

always @(posedge clk) begin
    if(!rstn || (eop&&vld) )
        in_packet <= 1'b0;
    else if (sop&&vld) in_packet <= 1'b1;
end

no_holes: assert property( //中间不能有空缺
    in_packet |-> vld
);
eop_correct: assert property( //eop拍之前或者当拍一定有sop
    vld && eop |-> in_packt || sop
);
sop_correct: assert property( //不会有重复sop拍
    vld && sop |-> !in_packet
);

五、几个例子
