掉电模式
参考

掉电模式

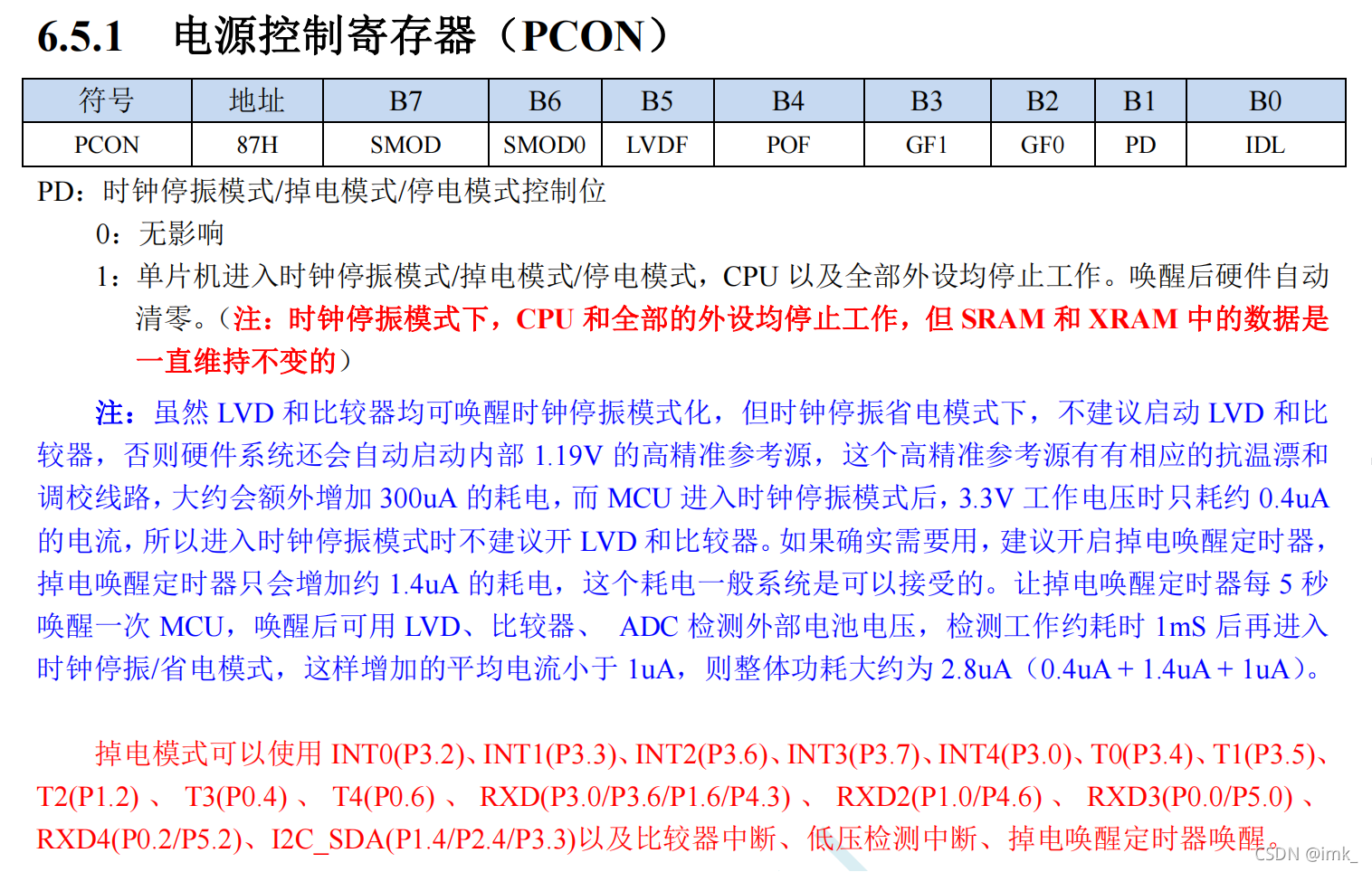

STC8H1K08 进入时钟掉电模式，CPU 以及全部外设均停止工作。

在这里插入图片描述

Keil 工程结构

在这里插入图片描述

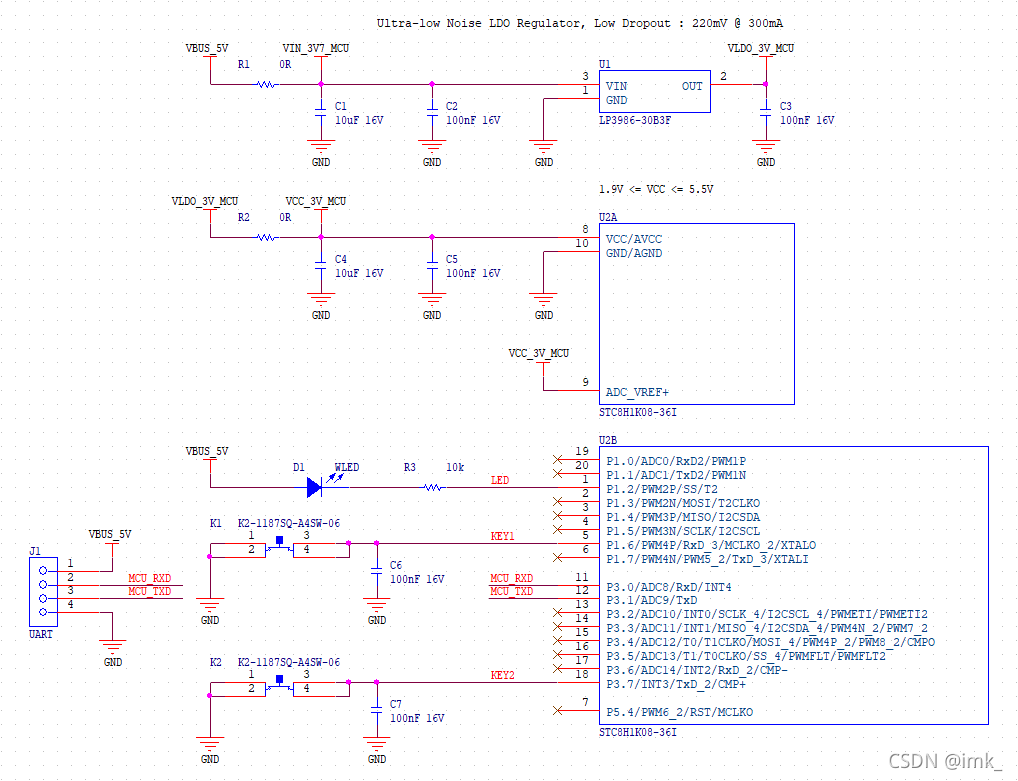

原理图

单片机电源：3V；
发光二极管 D1 用于指示是否进入掉电模式；
按键 K1 用于控制单片机进入掉电模式；
按键 K2 用于触发外部中断，使单片机退出掉电模式。

在这里插入图片描述

使用外部中断 3 唤醒处于掉电模式的单片机

main.c 文件：

逻辑：按下按键 K1，熄灭发光二极管，然后使单片机进入掉电模式。按下按键 K2 触发外部中断，使单片机退出掉电模式，在中断处理方法中点亮发光二极管。

sfr PCON        = 0x87;
sfr INTCLKO     = 0x8F;
sfr P1          = 0x90; /* Port 1 Register */
sfr P1M1        = 0x91; /* Port 1 Configuration Register 1 */
sfr P1M0        = 0x92; /* Port 1 Configuration Register 0 */
sfr IE          = 0xA8;
sfr P3M1        = 0xB1; /* Port 3 Configuration Register 1 */
sfr P3M0        = 0xB2; /* Port 3 Configuration Register 0 */
sfr AUXINTIF    = 0xEF;


/** PCON Register Bits Definition */
#define PCON_PD                 (0x02)
#define PCON_IDL                (0x01)

/** INTCLKO Register Bit Definition */
#define INT3_INTCLKO_EX3        (0x20)

/** P1M1 Register Bits Definition */
#define P12M1                   (0x04) /* P1.2 Mode Selection Bit 1 */
#define P16M1                   (0x40) /* P1.6 Mode Selection Bit 1 */
/** P1M0 Register Bits Definition */
#define P12M0                   (0x04) /* P1.2 Mode Selection Bit 0 */
#define P16M0                   (0x40) /* P1.6 Mode Selection Bit 0 */

/** IE Register Bit Definition */
#define IE_EA                   (0x80)

/** P3M1 Register Bit Definition */
#define P37M1                   (0x80) /* P3.7 Mode Selection Bit 1 */
/** P3M0 Register Bit Definition */
#define P37M0                   (0x80) /* P3.7 Mode Selection Bit 0 */

/** AUXINTIF Register Bit Definition */
#define INT3_AUXINTIF_INT3IF    (0x20)


#define setRegisterBit(r, b)    r |= b
#define clearRegisterBit(r, b)  r &= ~b


#define enableInterrupts()      setRegisterBit(IE, IE_EA)
#define disableInterrupts()     clearRegisterBit(IE, IE_EA)


sbit LED    = P1^2; /* LED Control Bit. 0: On, 1: Off */
sbit KEY1   = P1^6; /* K1 */


/**
 *
 */
void main() {
    /**
     * External Interrupt 3 Initialization
     */
    setRegisterBit(INTCLKO, INT3_INTCLKO_EX3); // 允许外部中断 3 请求中断

    /**
     * IO Initialization
     */
    // 将 LED 的控制引脚设置为推挽输出
    clearRegisterBit(P1M1, P12M1);
    setRegisterBit(P1M0, P12M0);
    // 将 K1 所在的输入引脚设置为准双向口
    clearRegisterBit(P1M1, P16M1);
    clearRegisterBit(P1M0, P16M0);
    // 将（K2）外部中断 3 所在的输入引脚设置为准双向口
    clearRegisterBit(P3M1, P37M1);
    clearRegisterBit(P3M0, P37M0);

    enableInterrupts();

    while(1) {
        if(!KEY1) {
            LED = 1; // LED Off
            setRegisterBit(PCON, PCON_PD); // 进入掉电模式
        }
    }
}

void externalInterrupt3InterruptService() interrupt 11 {
    LED = 0; // LED On
}

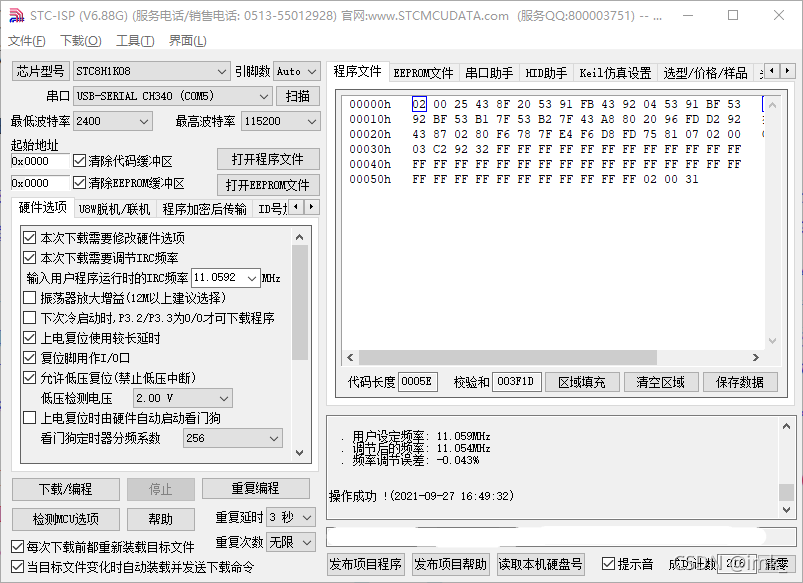

STC-ISP 下载选项

在这里插入图片描述

测试

程序下载完成之后，断开单片机的电源和串口 1 的数据线（RxD，TxD），再断开 R2，在 R2 两端串入一个电流表（万用表型号：VICTOR VC97）。重新给单片机上电，发现单片机默认会进入掉电模式：
- 按下按键 K2，触发外部中断，使单片机退出掉电模式，点亮发光二极管，测得流经 R2 的电流约为 2.24mA；
- 按下按键 K1，熄灭发光二极管，使单片机进入掉电模式，测得流经 R2 的电流约为 0.5uA。
