一、ADC

1.ADC初始化

1.ADC_CONTR

2.ADCCFG

3.ADCTIM

4.代码

void ADC_Init(void)
{
	ADCTIM=0X3F;
	ADCCFG=0X2F;
	ADC_CONTR=0X80;
}

2.ADC读取

1.ADC_RES、ADC_RESL

2.代码

unsigned int ADC_Read(int channel)
{
	ADC_RES=0;
	ADC_RESL=0;
	ADC_CONTR=(ADC_CONTR&0XF0)|0X40|channel;
	_nop_();
	_nop_();
	_nop_();
	_nop_();
	while((ADC_CONTR&0X20)==0);
	ADC_CONTR&=~0X20;
	return ((unsigned int)ADC_RES<<8|ADC_RESL);
}


3.VREF电压读取——MCU工作电压

1.MCU工作电压计算公式

2.代码

unsigned int VREF_GetValtage(void)
{
	unsigned int res;
	unsigned char i;
	float Valtage_VREF;
	ADC_Read(ADC_CHANEEL_15);
	ADC_Read(ADC_CHANEEL_15);
	res=0;
	Valtage_VREF=0.00;
	for(i=0;i<8;i++)
	{
		res+=ADC_Read(ADC_CHANNEL_15);
	}
	res>>=3;
	Valtage_VREF=(ADC_10BIT*ADC_BGV/res);
	return (unsigned int)(Valtage_VREF*ADC_GAIN);
}

4.ADC被转换通道的输入电压读取

1.ADC被转换通道的输入电压计算公式

2.代码

unsigned int OverLoad_GetValtage(void)
{
	unsigned int res;
	unsigned char i;
	unsigned int adcvin;
	float Valtage_Overload;
	ADC_Read(ADC_CHANNEL_10);
	ADC_Read(ADC_CHANNEL_10);
	res=0;
	Valtage_Overload=0.00;
	for(i=0;i<8;i++)
	{
		res+=ADC_Read(ADC_CHANNEL_10);
	}
	res>>=3;
	adcvin=VREF_GetValtage();
	Valtage_Overload=(adcvin*res/ADC_10BIT);
	return (unsigned int)(Valtage_Overload);
}

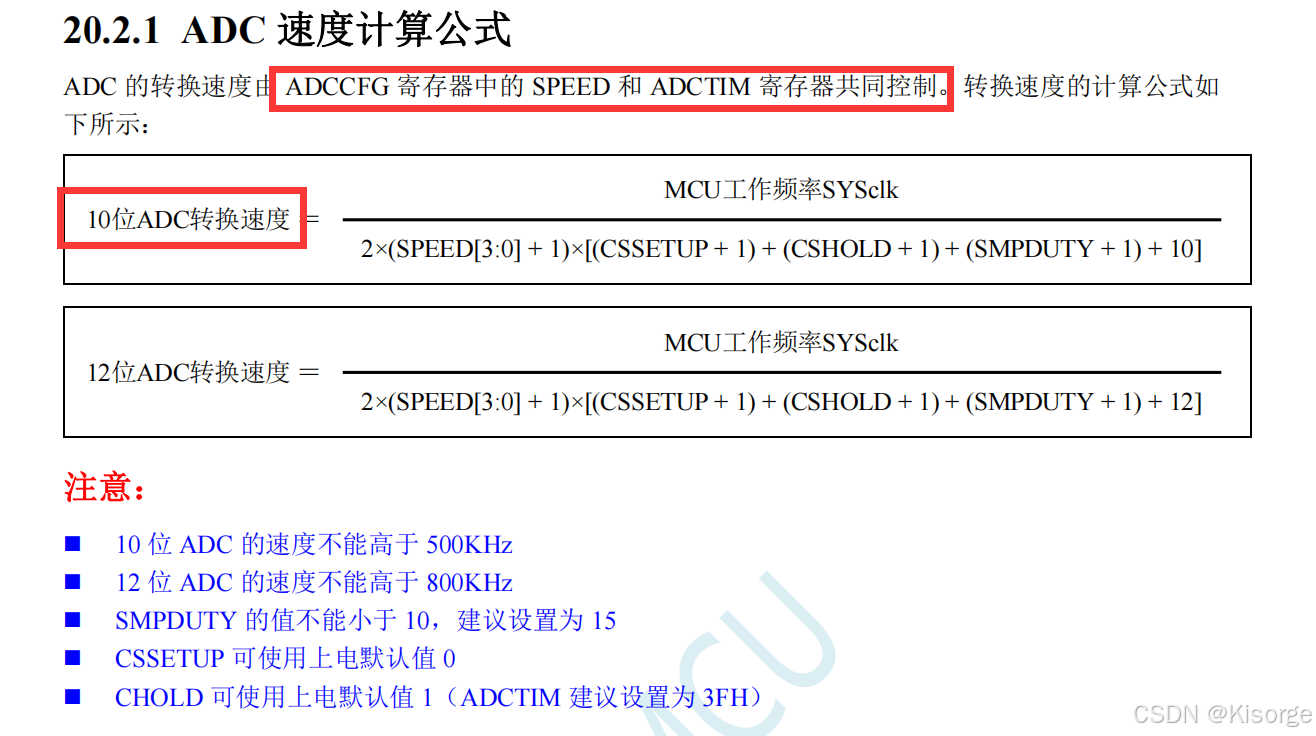

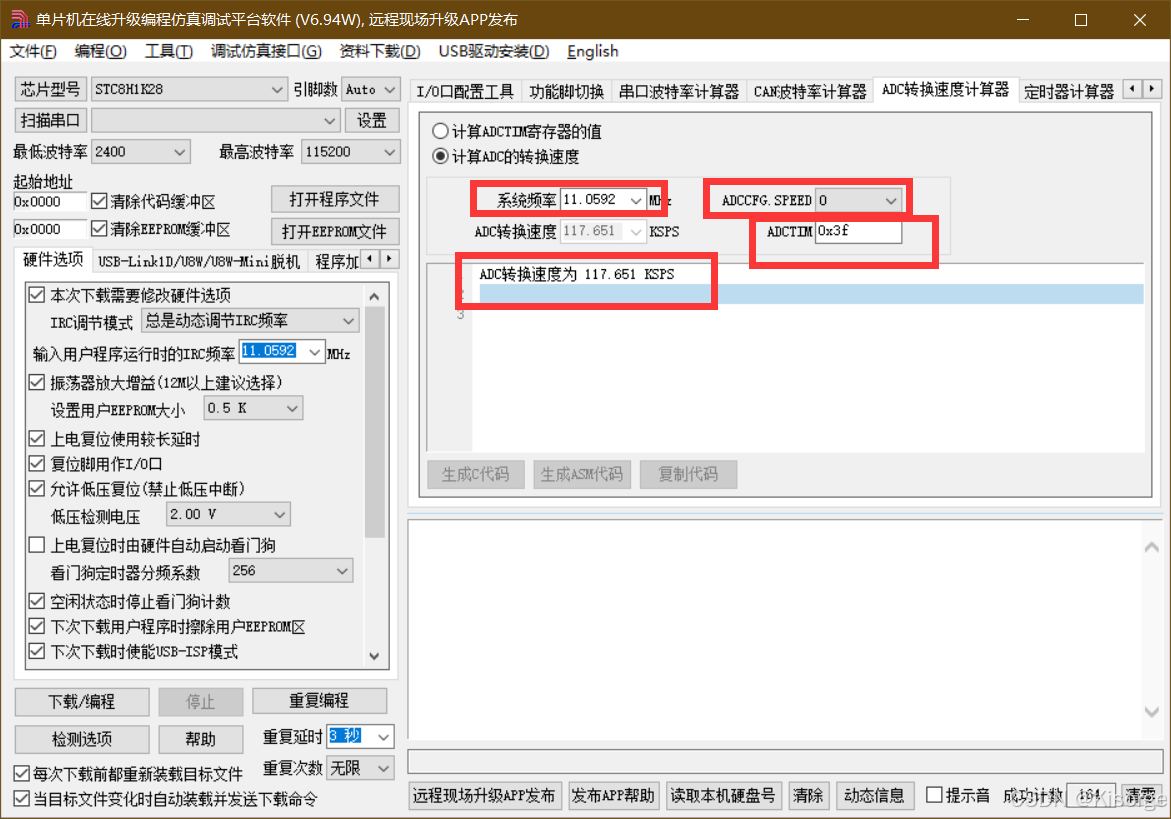

5.ADC转换速度

二、实验——VREF——MCU工作电压

1.原理图

2.USB供电

3.锂电池供电

三、参考资料

STC8H1K08-36I-TSSOP20-规格书.PDF
STC8H单片机利用 ADC 第 15 通道测量外部电压或电池电压
51单片机——串口通信（发送和接受数据）
STC单片机基于Keil平台在线调试仿真
printf函数在Keil 开发C51单片机当中的使用细节
