三菱PLC FB库新建和调用-(Gx Work2版本)

以软件Gx Work2版本

FB块的创建与使用

本例创建一个简单的单控气缸异常报警的FB块。所需输入有：气缸输出，气缸工作位，气缸原位，复位。所需输出有：工作位异常，原位异常。

1.创建FB块

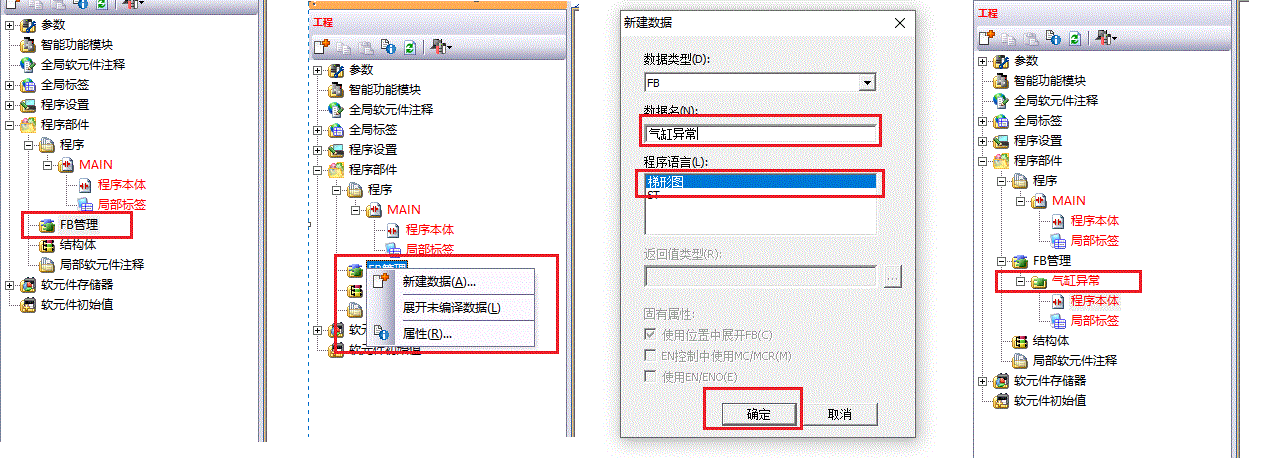

在软件Work2中，新建工程→在工程类型下【勾选使用标签】→在新工程下导航栏--程序部件--FB管理，鼠标右击FB管理→新建数据-对话框→填写数据名并确认。

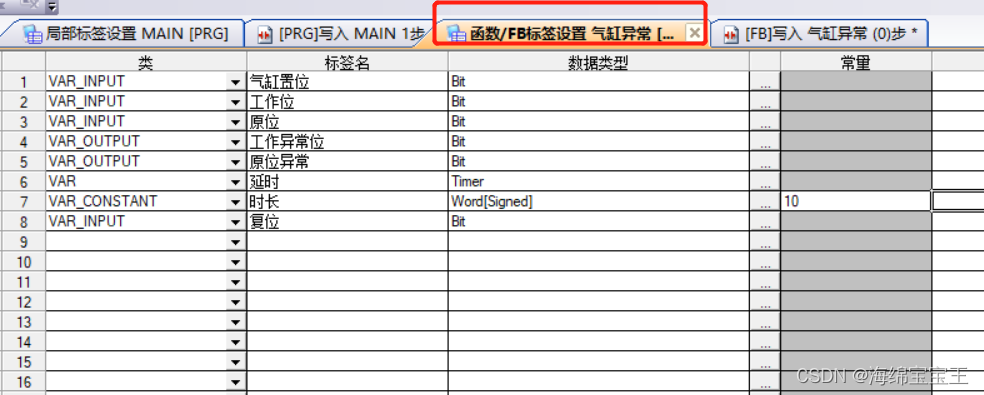

2.编辑局部标签：

3.编辑FB块梯形图

按F4编译，并保存。

4.使用FB块

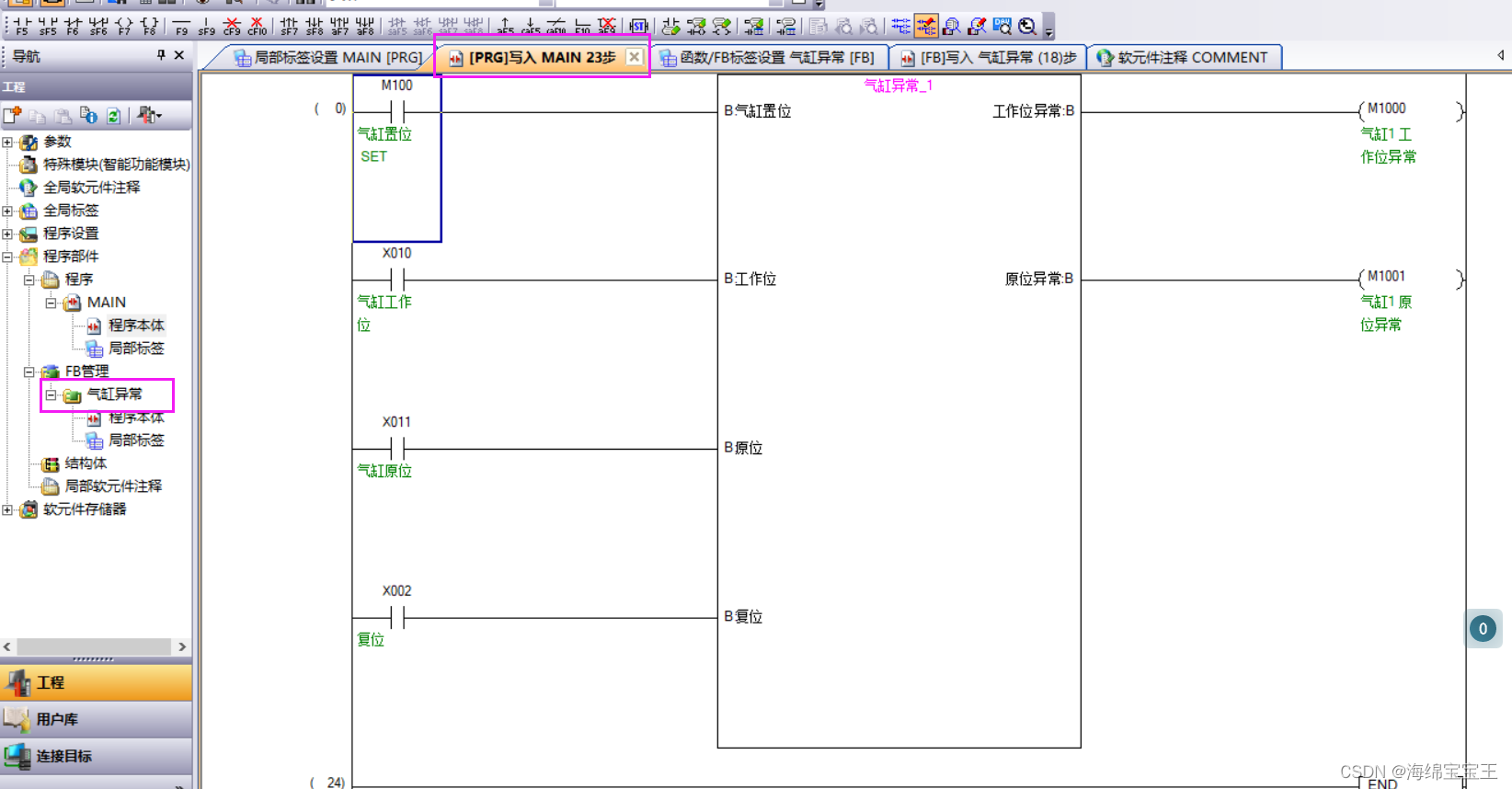

在导航栏下，FB管理→鼠标左键按下即可拖动FB块到主程序内。之后添加输入输出即可；

保存FB块程序；方便下次调用；

FB块的调用

1.新建项目和调出库

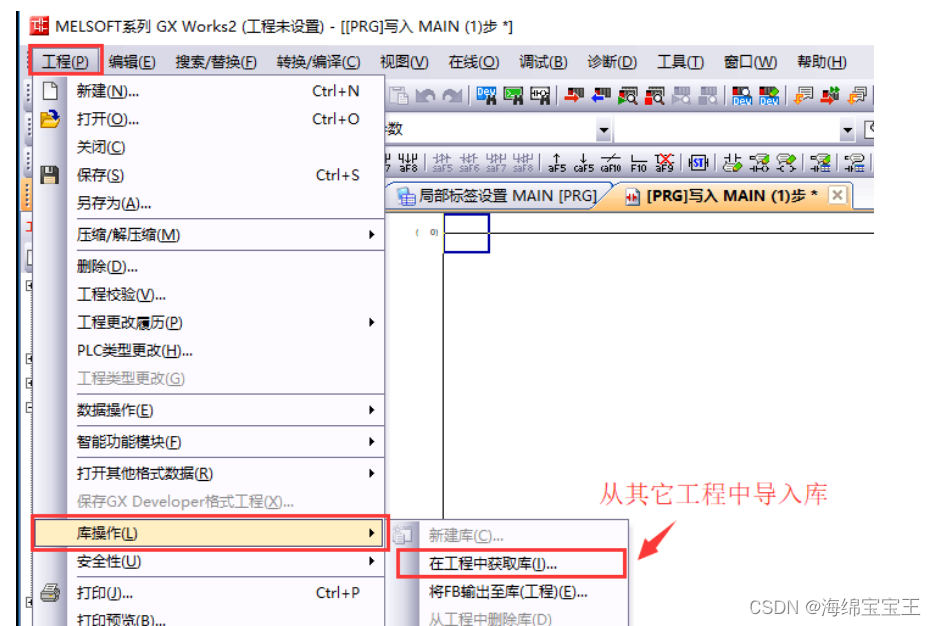

在软件Work2中，新建工程→在工程类型下【勾选使用标签】→在新项目下单击【工程】---- 库操作→点击【在工程中获取库】进入对话框。

2. 选择库文件及FB功能块

选择库(工程)→浏览库所在位置→FB一栏更新→选择对应FB块→确定

 3.FB块插入主程序

在导航栏下，FB管理→鼠标左键按下即可拖动FB块到主程序内。之后添加输入输出即可；
