Cadence Allegro 17.4学习记录开始30-PCB Editor 17.4软件PCB中标注相关操作

已于 2023-02-19 16:40:55 修改
阅读量2.3k 收藏 17
点赞数 4
分类专栏： Cadence Allegro 17.4学习记录 文章标签： 学习
于 2023-02-19 16:15:53 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_31444421/article/details/129111299
版权

目录

Cadence Allegro 17.4学习记录开始30-PCB Editor 17.4软件PCB中标注相关操作

在这里插入图片描述
在这里插入图片描述

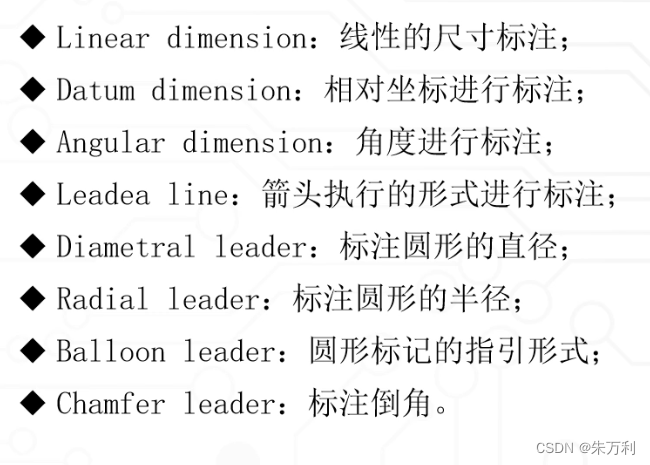

使用最多的就是线性标注和标注圆形的直径，就这两个。

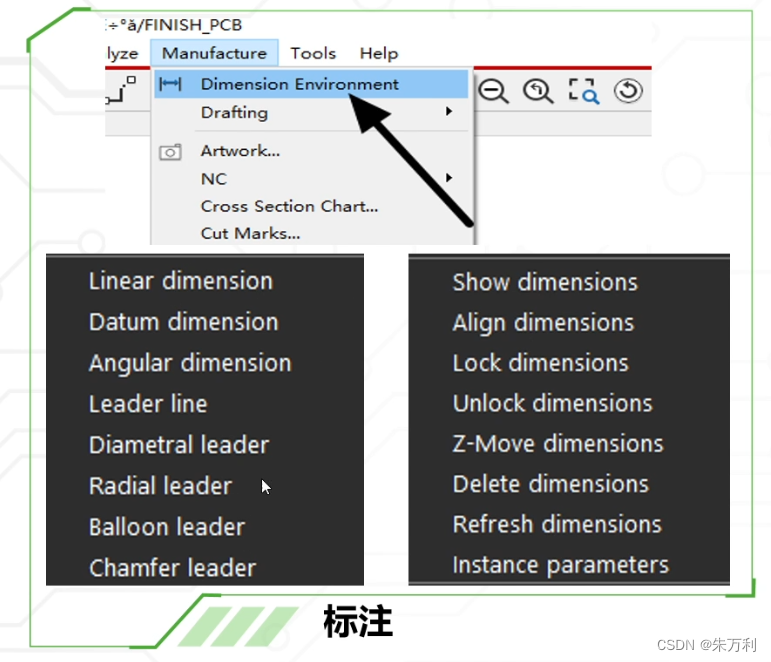

第一、选择命令

在这里插入图片描述

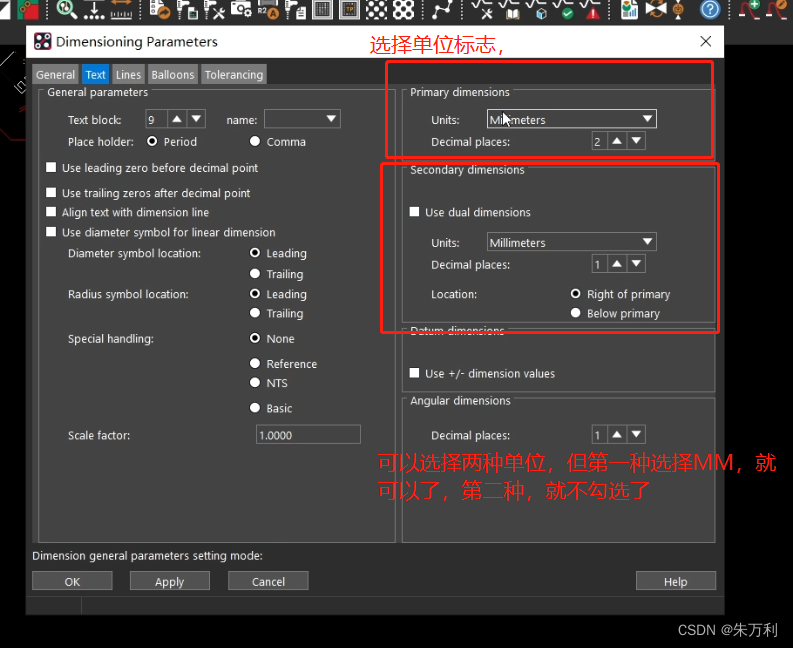

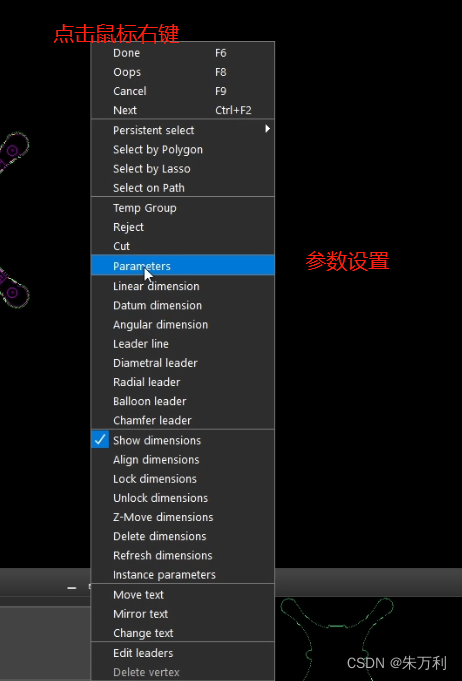

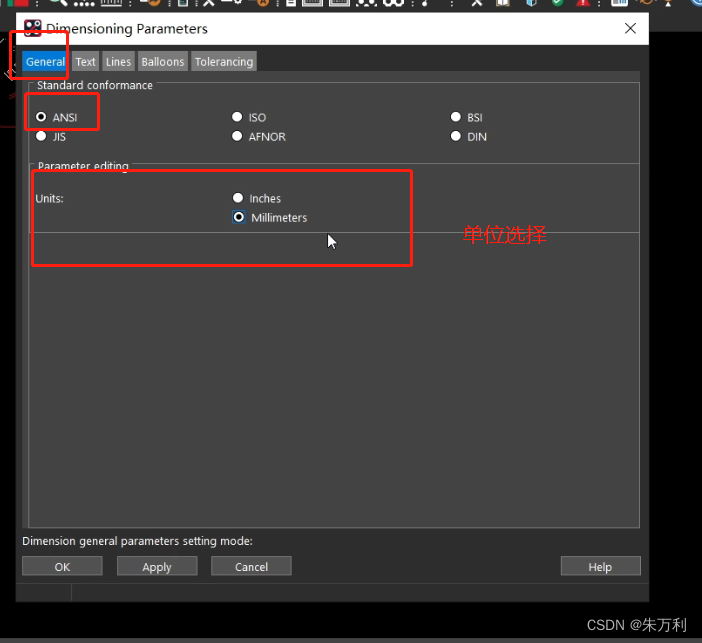

第二、设置标注参数

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

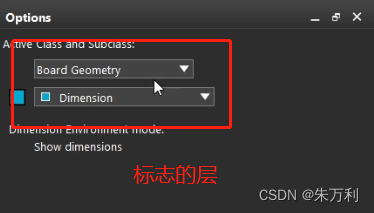

第三、标注所在层

在这里插入图片描述

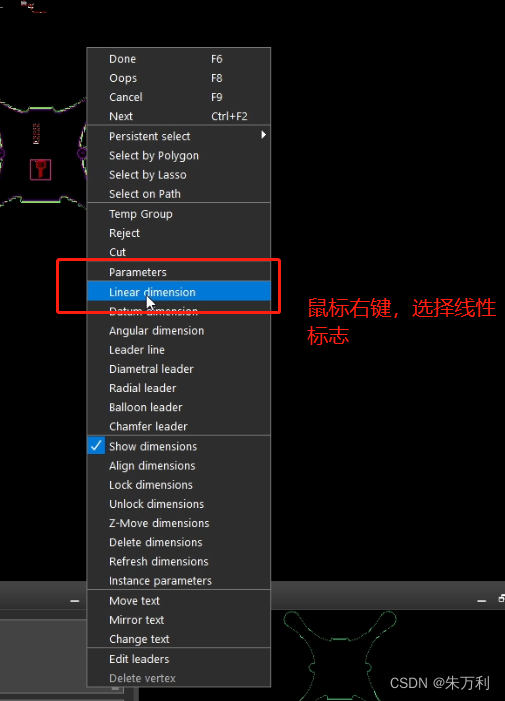

第四、选择线性标志

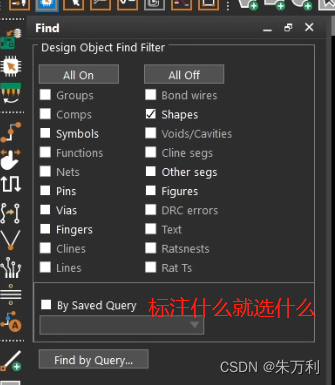

右键-选择要标注的类型，一般是线性标注，在Option面板中Text处填入%v%u，%v表示尺寸值，%u表示单位，在find面板选择shape，点击要标注尺寸的shape两端，点击两次鼠标即可完成标注。

在这里插入图片描述
在这里插入图片描述

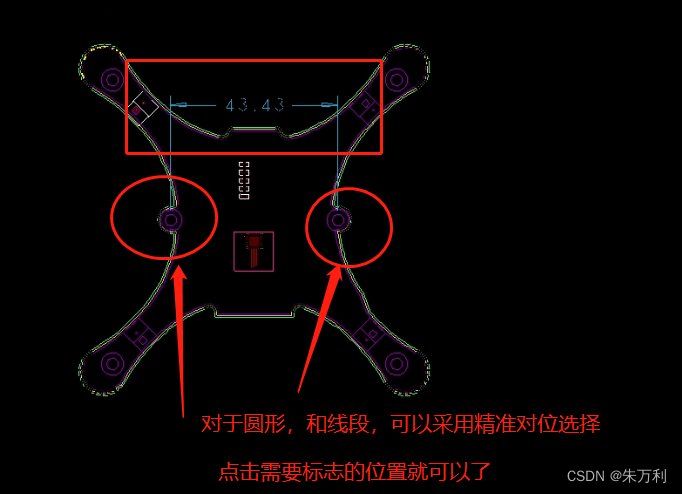

第五、进行线性标注

可以使用精准对位
在这里插入图片描述

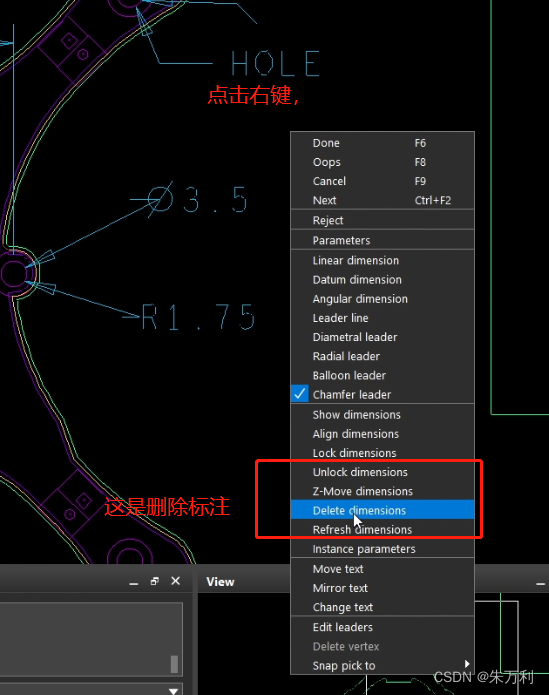

第六、删除标注

在这里插入图片描述
