gpio通用功能，复用功能，重映射

通用功能:cpu直接控制gpio,进行输入输出,输入可以是上拉下拉浮空.,输出是通用推挽或者通用开漏

复用功能:片上外设控制gpio,进行输入输出,输入可以是任意一种输入,看片上外设需求,输出是复用推挽或者复用开漏,同一个引脚可以有多个复用功能

重映射功能:其他片上外设控制gpio,进行输入输出,输入输出选择还没学到,暂时认为与复用功能可选择的选项一样

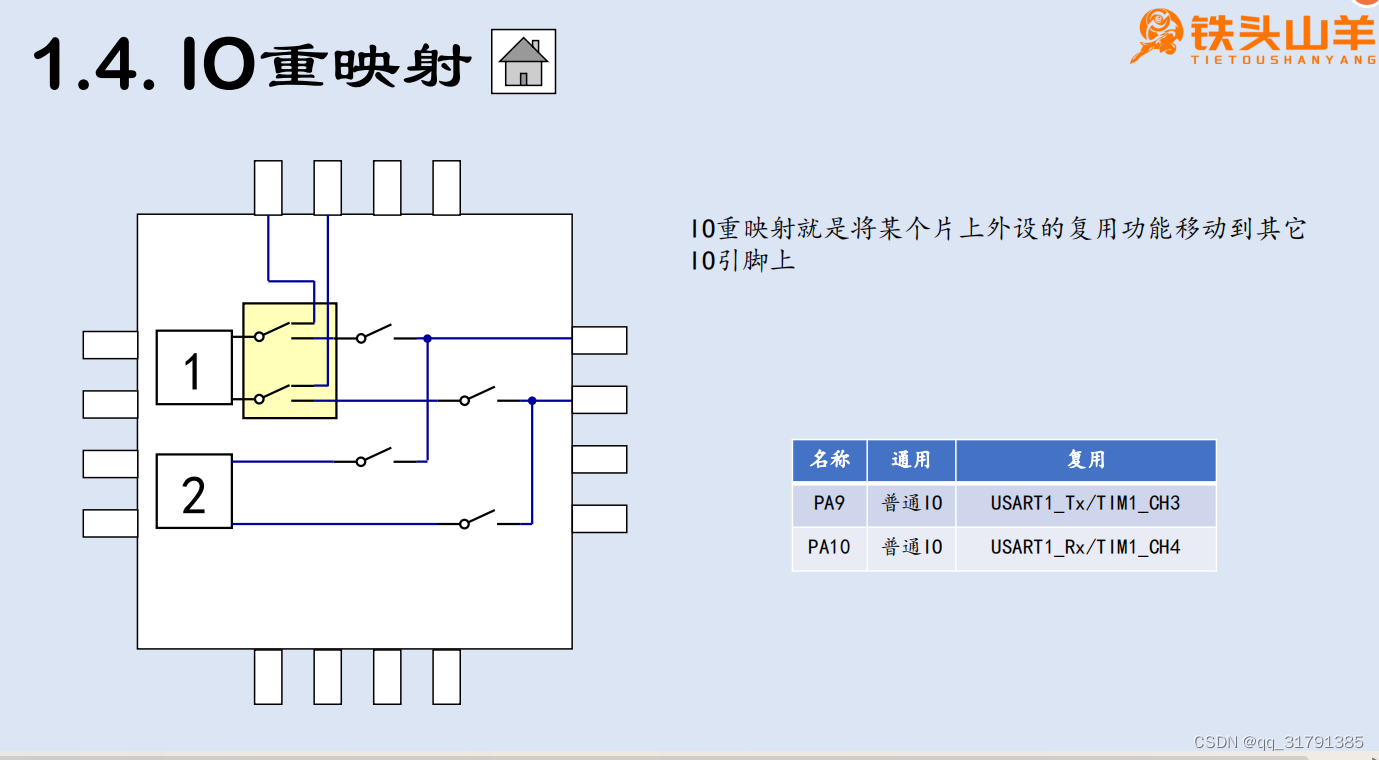

复用功能与通用功能:

引脚连1模块是通用的话,连2是复用

加入重映射后:1模块功能也可以选择上面两个引脚来完成任务

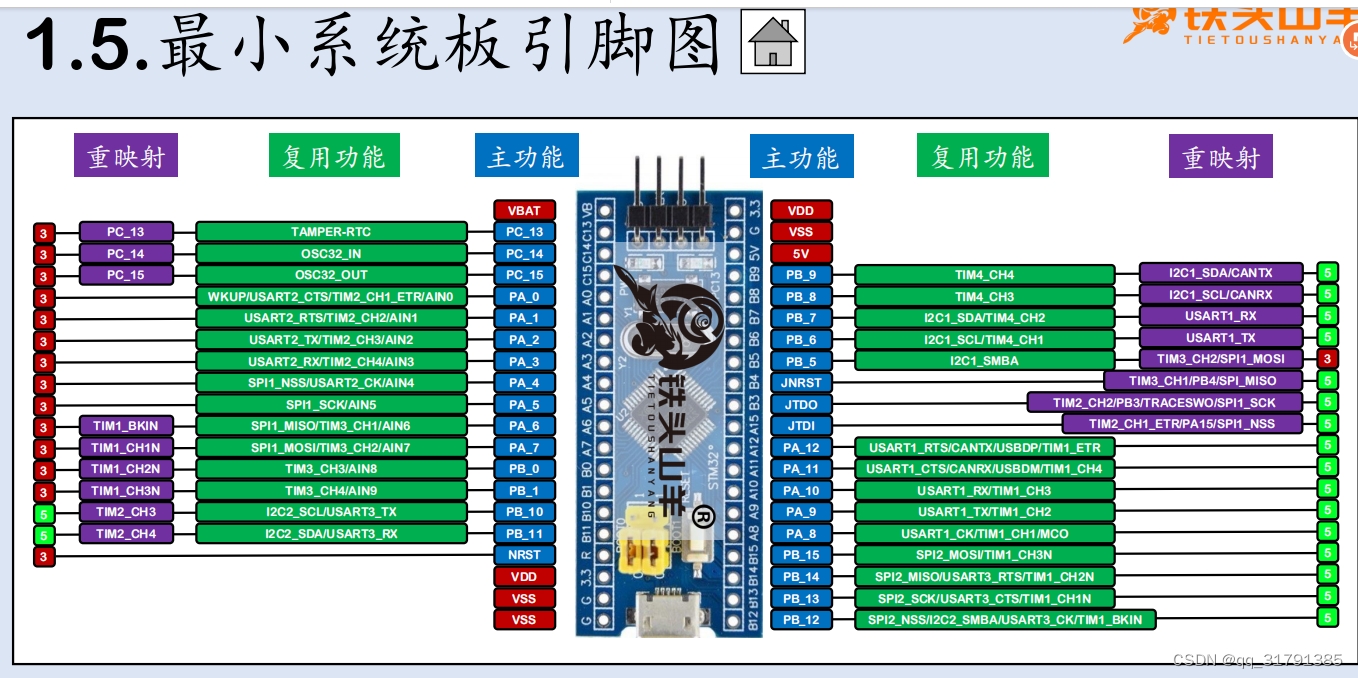

引脚的通用功能,复用功能和重映射的图

引脚使用情况:

1.cpu自己想用,引脚就工作在通用模式模式

2.片上外设1自己想用,引脚就工作在复用功能模式

3.cpu和片上外设1或者片上外设1与片上外设2都想用,发生冲突,可以把引脚分配给其中一个功能,然后把另外一个片上外设重映射到另外的引脚上
