随着电动汽车，无人驾驶汽车技术的快速发展，以及对汽车高级驾驶辅助系统和人机交互HMI需求的增加，传统的CAN总线在传输速率和带宽等方面越来越显得力不从心，其主要原因如下：

1、通常整车CAN网络负载大大超过推荐值(50％)

2、CAN消息中只有大约40-50％的带宽用于实际数据传输

3、总线速率通常被限制在1Mbit/s，在实际使用中的速度更低，大多数情况下为500Kbit/s；在J1939网络中使用250Kbit/s

4、最大总线速度受响应机制限制，即错误帧，ACK等

5、ACK延迟 = 收发器延迟+总线传播延迟

可见最直接的办法就是使用下一代总线FlexRay，这样可以一劳永逸的解决这一难题。但如果将原来所有的CAN节点全部升级为FlexRay节点，由此会带来巨大的硬件开销，软件通讯移植开发，以及漫漫长的开发周期。人们不禁会共同产生一个统一的想法，那就是 Make CAN fast ！

CAN FD 的出现

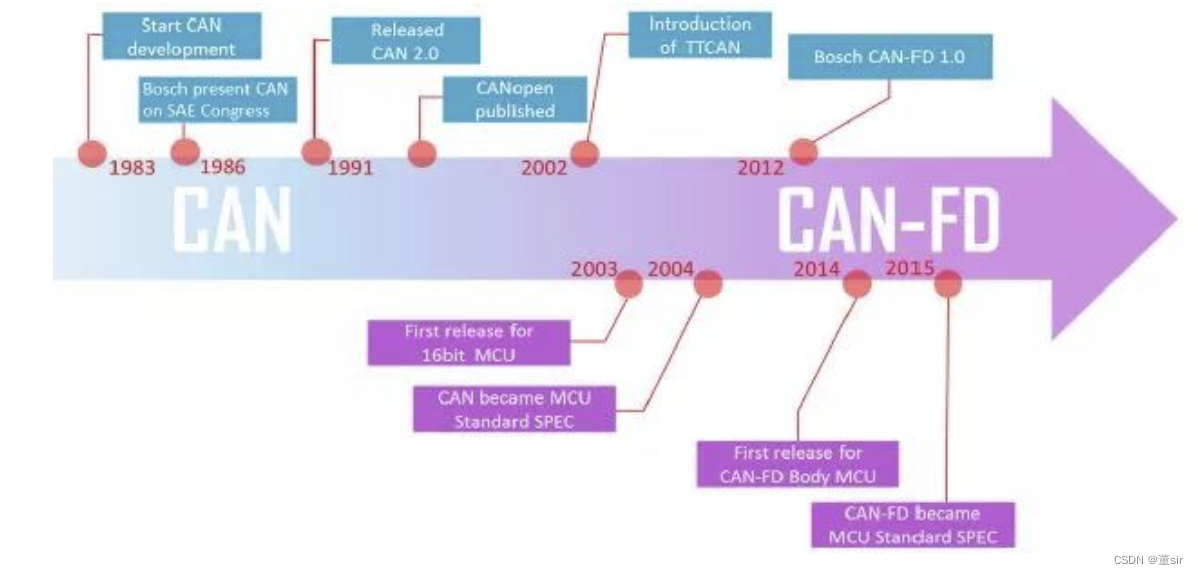

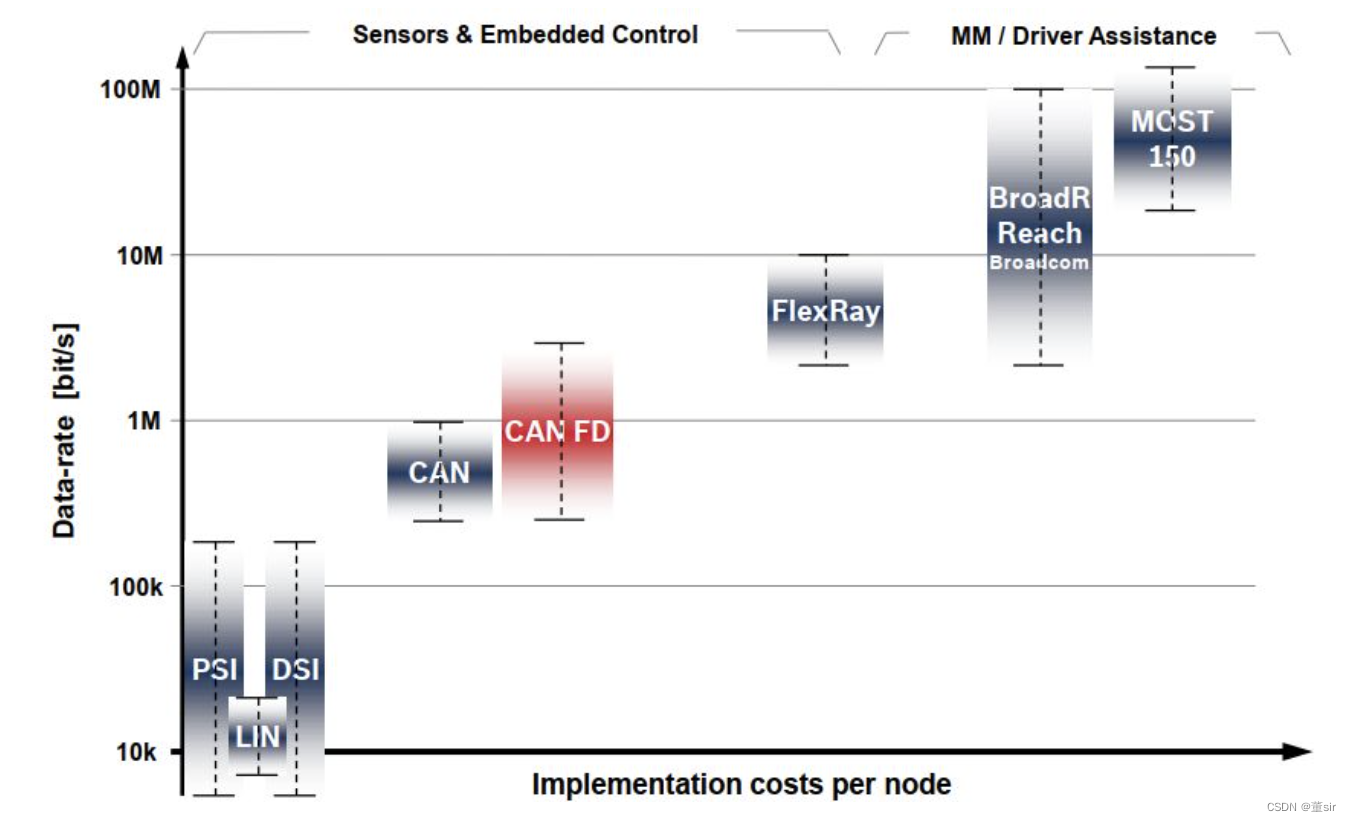

为了缩小CAN网络(Max:1MBit/s)与FlexRay(Max:10MBit/s)网络的带宽差距，BOSCH推出了CAN FD方案。CAN FD(CAN with Flexible Data rate)继承了CAN总线的主要特性。

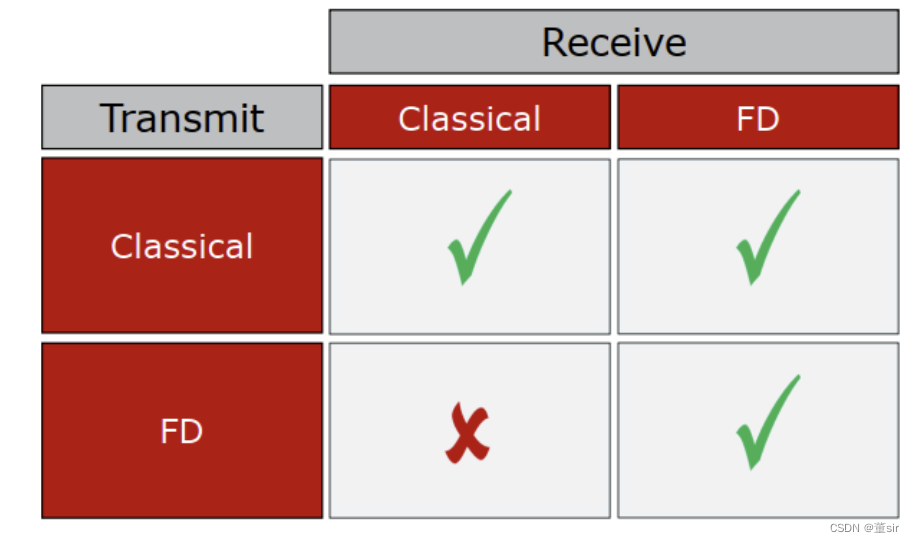

CAN总线采用双线串行通讯协议，基于非破坏性仲裁技术，分布式实时控制，可靠的错误处理和检测机制使CAN总线有很高的安全性，但CAN总线带宽和数据场长度却受到制约。CAN FD总线弥补了CAN总线带宽和数据场长度的制约，CAN FD总线与CAN总线的区别主要表现在：

可变速率

CAN FD采用了两种位速率：从控制场中的BRS位到ACK场之前（含CRC分界符）为可变速率，其余部分为原CAN总线用的速率。两种速率各有一套位时间定义寄存器，它们除了采用不同的位时间单位TQ外，位时间各段的分配比例也可不同。

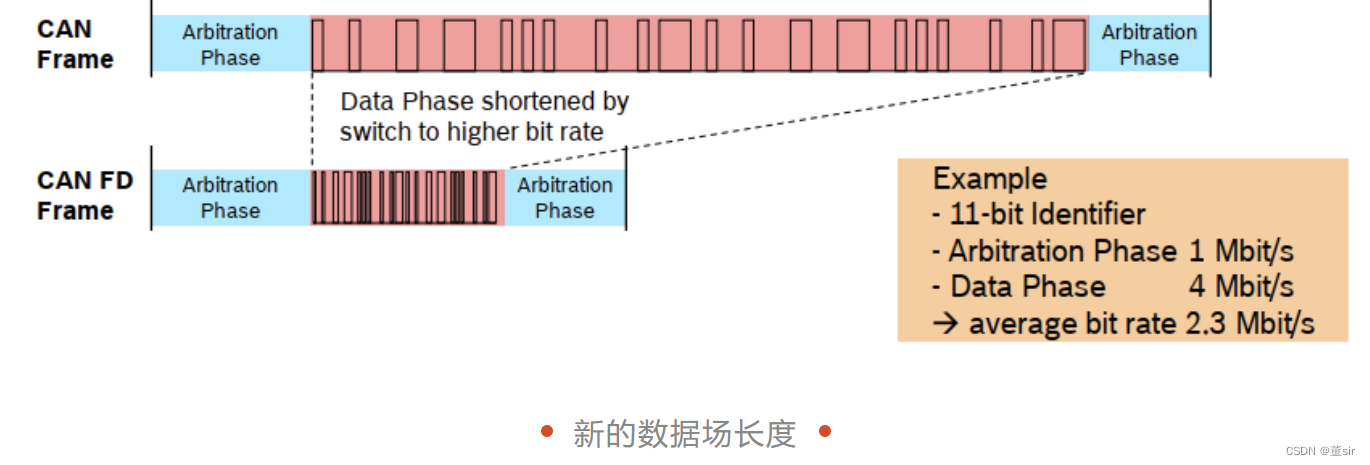

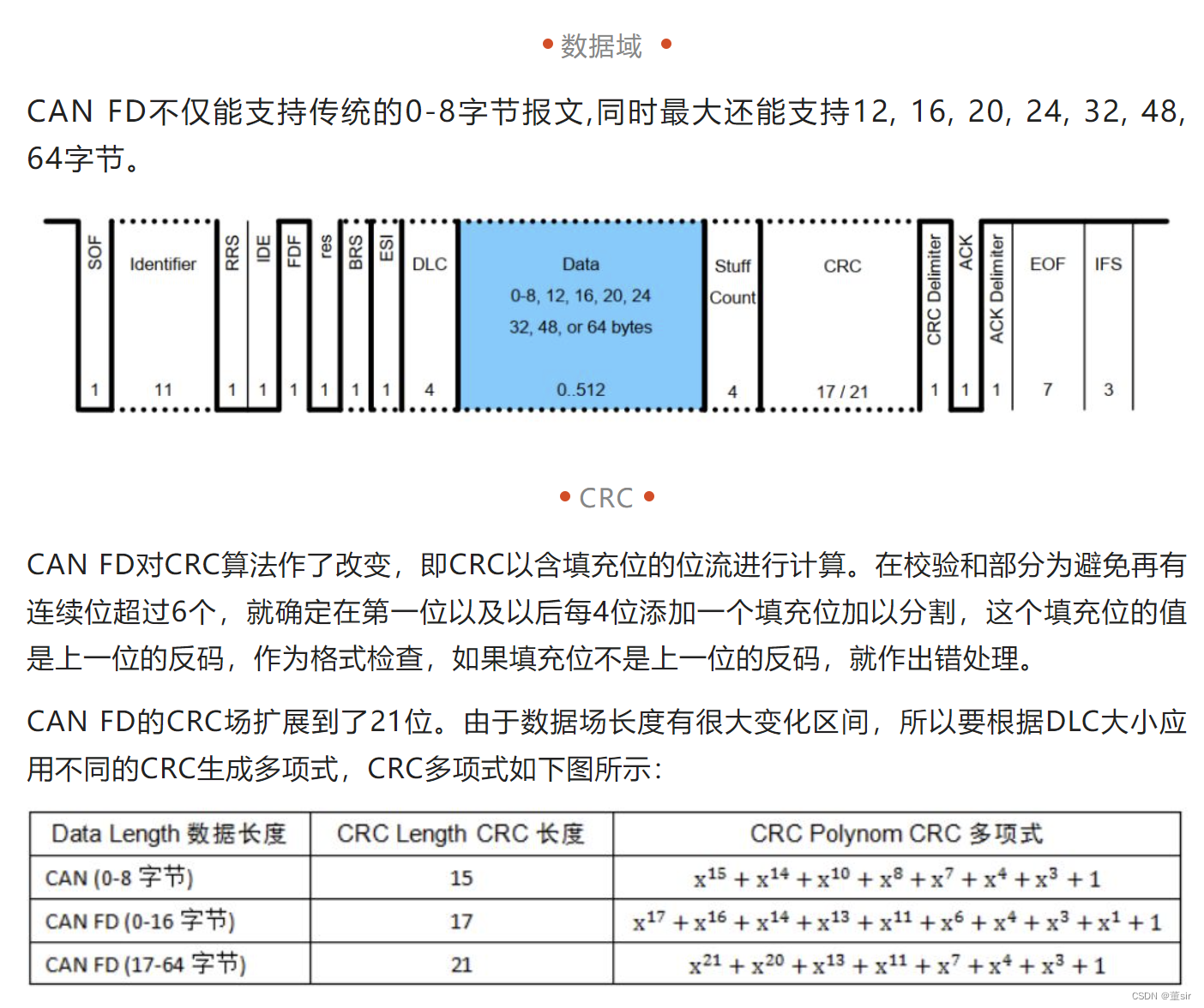

CAN FD对数据场的长度作了很大的扩充，DLC最大支持64个字节，在DLC小于等于8时与原CAN总线是一样的，大于8时有一个非线性的增长，所以最大的数据场长度可达64字节。

CAN FD 结构

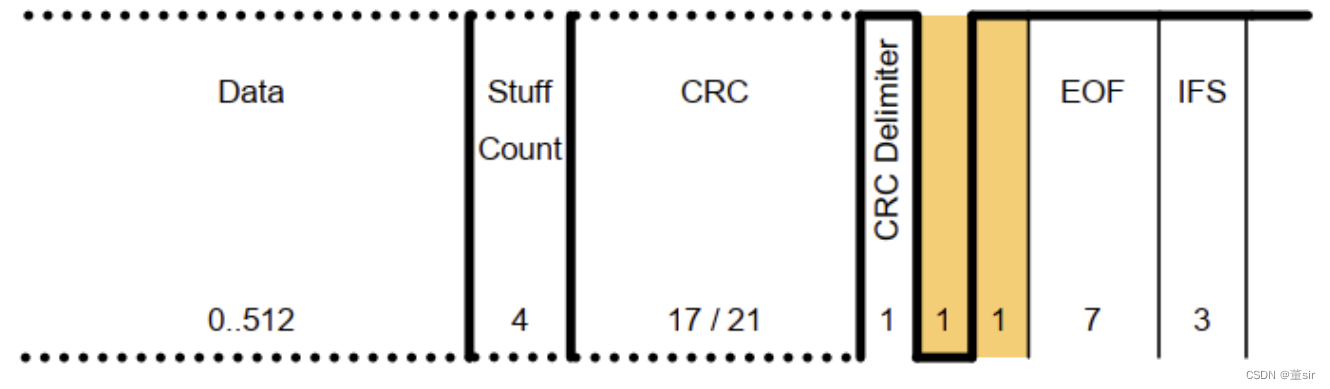

与普通CAN报文相同，CAN FD报文一共具有，帧起始SOF，仲裁段，控制段，数据域，CRC域，ACK域，帧结束，共七个部分组成。

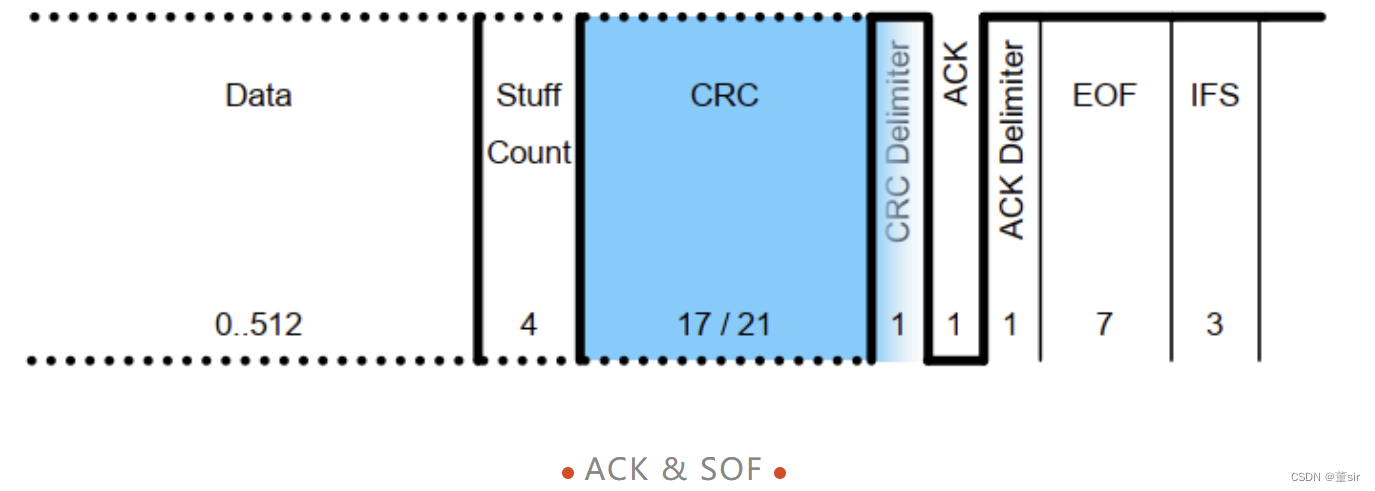

CAN与CANFD使用相同的SOF标志位来标志报文的起始。帧起始由单个显性位构成，标志着报文的开始，并在总线上起着同步作用。

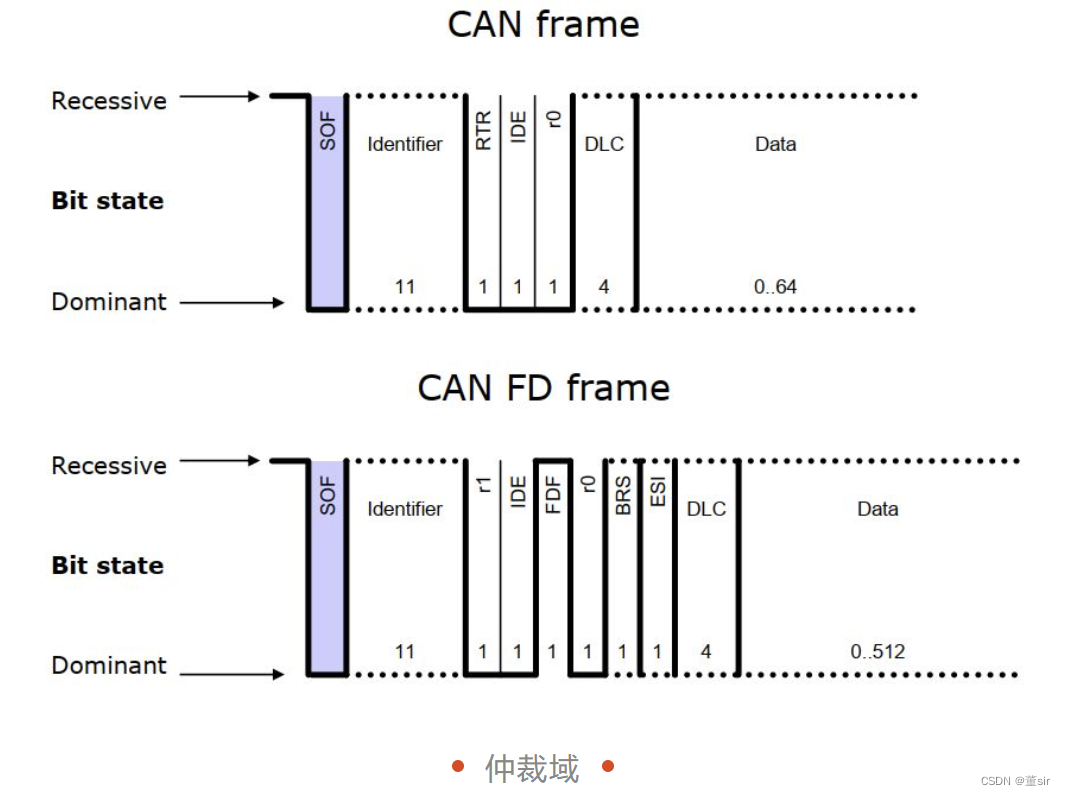

与传统CAN相比，CAN FD取消了对远程帧的支持，用RRS位替换了RTR位，为常显性。IDE位仍为标准帧和扩展帧标志位，若标准帧与扩展帧具有相同的前 11 位 ID，那么标准帧将会由于 IDE 位为 0，优先获得总线。

RTR(Remote Transmission Request Bit)：远程发送请求位，RER位在数据帧里必须是显性，而在远程帧里为隐性。

RRS(Remote Request Substitution)：远程请求替换位，即传统CAN中的RTR位，CAN FD中为常显性。

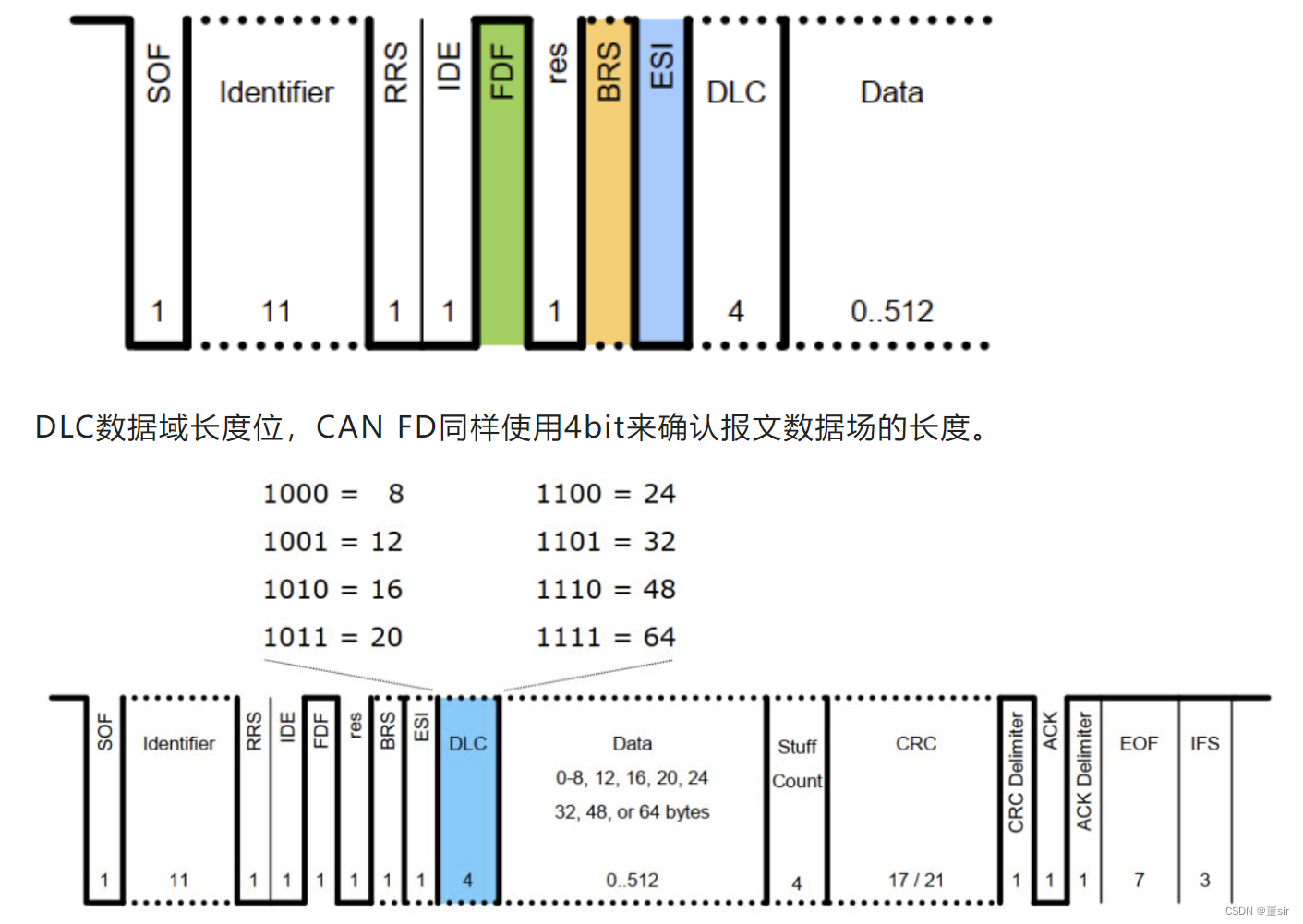

控制域中CANFD与CAN有着相同的IDE，res，DLC位。同时增加了三个控制bit位，FDF、BRS、ESI。

FDF(Flexible Data Rate Format)：原CAN数据帧中的保留位r。FDF常为隐性，表示CAN FD 报文。

BRS( Bit Rate Switch)：位速率转换开关，当BRS为显性位时数据段的位速率与仲裁段的位速率一致，当BRS为隐性位时数据段的位速率高于仲裁段的位速率。

ESI(Error State Indicator)：错误状态指示，主动错误时发送显性位，被动错误时发送隐性位。
